Актуатор турбины – это исполнительный механизм, регулирующий давление наддува за счет изменения положения перепускного клапана (вестгейта). Его отказ приводит к падению мощности, увеличению расхода топлива и риску повреждения турбокомпрессора. Средний ресурс актуатора составляет 100–150 тыс. км, но при эксплуатации на некачественном масле или с загрязненным воздушным фильтром он выходит из строя раньше.
Первый признак неисправности – снижение отдачи двигателя на 20–30% при сохранении штатных оборотов. Это происходит из-за неполного открытия или закрытия вестгейта, что нарушает баланс давления наддува. На дизельных двигателях ошибка часто сопровождается кодом P0299 (недостаточное давление наддува), на бензиновых – P0234 (избыточное давление).
Второй симптом – посторонние звуки: свист, скрежет или металлический лязг при работе турбины. Они возникают из-за люфта в механизме актуатора или повреждения тяги вестгейта. Если игнорировать проблему, тяга может оборваться, что приведет к неконтролируемому росту давления и разрушению лопаток турбины.
Третий признак – повышенный расход масла (до 1 л на 1000 км). Неисправный актуатор вызывает перегрев турбины, что ускоряет износ уплотнений и приводит к угару масла. На дизелях это дополнительно проявляется черным дымом из выхлопной трубы из-за неполного сгорания топлива.
Последствия игнорирования неисправности – заклинивание турбины, разрушение подшипников и попадание металлической стружки в масляную систему. Ремонт в этом случае обойдется в 50–150 тыс. рублей, тогда как замена актуатора стоит 10–30 тыс. рублей. Диагностику рекомендуется проводить каждые 50 тыс. км с помощью сканера и проверки люфта тяги вестгейта.

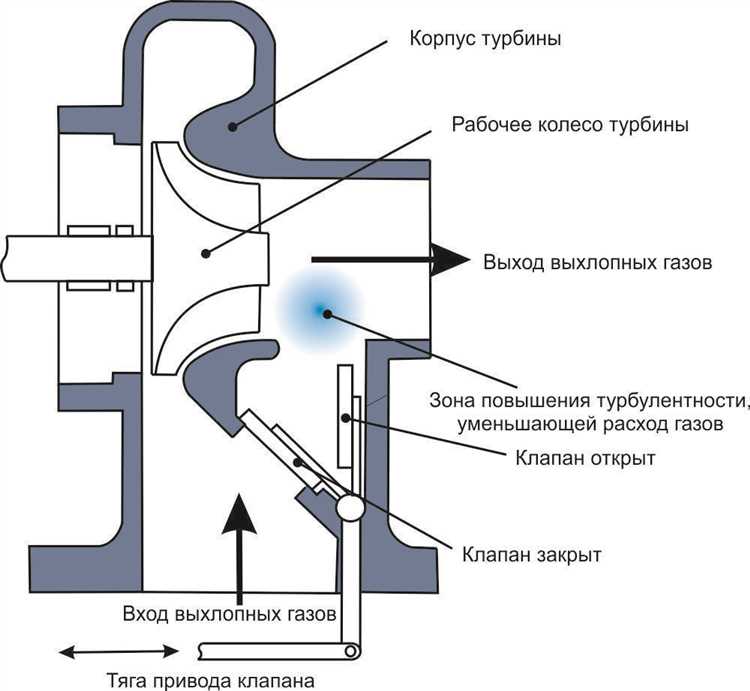

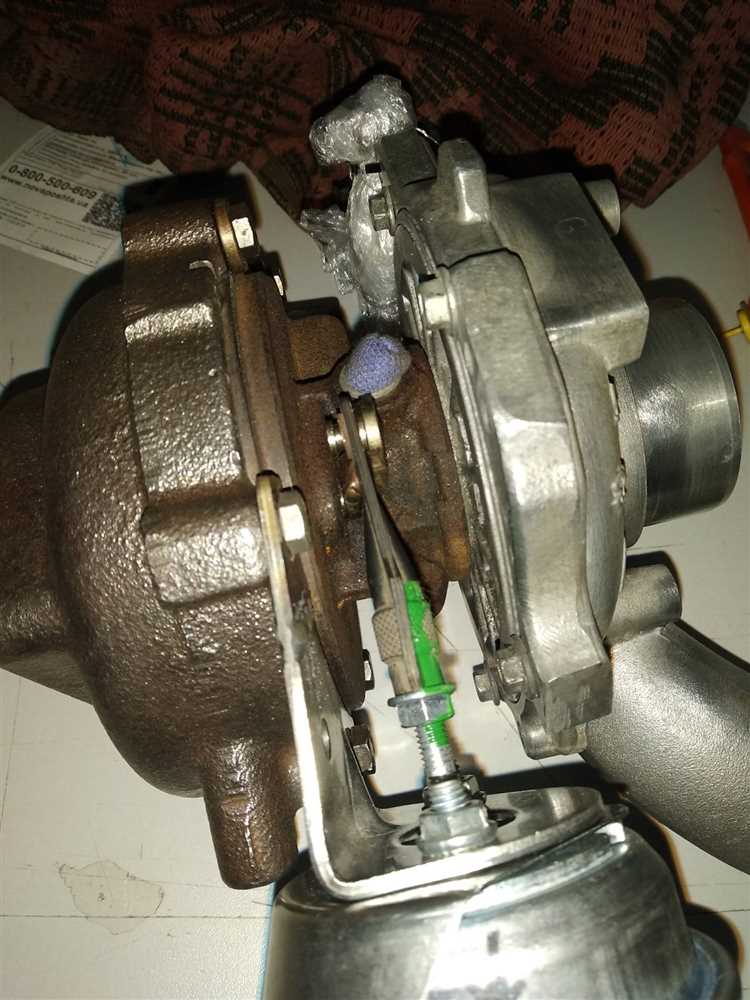

Как определить неполадки актуатора турбины по звуку двигателя
Второй симптом – металлический скрежет или стук при сбросе газа. Это указывает на люфт или повреждение тяги актуатора, когда лопатки турбины не возвращаются в исходное положение. Стук проявляется на холостых оборотах и усиливается при переключении передач. Если игнорировать, через 500–1000 км пробега возможен обрыв тяги, что приведет к неконтролируемому наддуву и разрушению турбины.
- Хлопки в выпускном коллекторе – признак запаздывания реакции актуатора. Возникают при резком ускорении из-за несвоевременного открытия/закрытия клапана wastegate. Хлопки сопровождаются кратковременной потерей мощности и появляются на 3000–4000 об/мин.
- Гул на высоких оборотах (выше 4000 об/мин) с вибрацией кузова. Свидетельствует о перегреве турбины из-за некорректной работы актуатора, который не сбрасывает избыточное давление. Температура выхлопных газов при этом превышает 850°C, что сокращает ресурс турбины на 30–40%.
Отличить неисправность актуатора от других проблем помогает тест на слух с отключенным вакуумным шлангом. Для этого на работающем двигателе (холостые обороты) отсоедините шланг от актуатора. Если свист или стук исчезают – причина в актуаторе или вакуумной системе. Если звук остается – проверяйте турбину или интеркулер.
При появлении описанных звуков проведите диагностику в течение 1–2 дней. Используйте манометр для замера давления наддува: на холостых оборотах оно не должно превышать 0,2 бара, при 3000 об/мин – 0,8–1,2 бара (зависит от модели двигателя). Превышение на 0,3 бара и более указывает на заедание актуатора. Замените его или отрегулируйте тягу, если люфт превышает 1 мм.
Не путайте звуки актуатора с шумом подшипников турбины. Последние издают непрерывный низкочастотный гул, усиливающийся при прогреве двигателя. Актуатор же дает прерывистые звуки, синхронизированные с оборотами. Для точной диагностики запишите звук на диктофон и сравните с эталонными записями для вашей модели турбины (доступны на профильных форумах).
Основные визуальные признаки износа или повреждения актуатора
Первый и наиболее очевидный признак – следы масла или сажи на корпусе актуатора или вокруг его соединений. Турбинное масло, просачивающееся через уплотнения, оставляет характерные жирные пятна с резким запахом. Сажа, скапливающаяся на штоке или рычаге, указывает на неполное сгорание топлива из-за некорректной работы наддува. При обнаружении таких следов проверьте герметичность маслопроводов и состояние мембраны актуатора.
Деформация или коррозия металлических элементов – прямой сигнал о необходимости замены. Осмотрите шток актуатора на предмет ржавчины, особенно в местах крепления к тяге вестгейта. Коррозия снижает подвижность механизма, что приводит к заклиниванию или неполному открытию клапана. В условиях высокой влажности или при использовании некачественного топлива процесс ускоряется – проверяйте детали каждые 20–30 тыс. км.
- Трещины на пластиковом или алюминиевом корпусе – результат перегрева или механического воздействия. Даже микротрещины нарушают герметичность системы, снижая давление наддува. Особое внимание уделите зоне вокруг штуцеров подвода вакуума: здесь чаще всего возникают усталостные повреждения.
- Износ или поломка возвратной пружины – визуально определяется по смещению штока в крайнее положение без нагрузки. Пружина должна возвращать механизм в исходное состояние после снятия давления; если этого не происходит, актуатор не регулирует наддув, что приводит к перегрузке турбины.
Несоосность или люфт в соединениях тяги вестгейта проявляется в виде неравномерного хода рычага. Проверьте зазор между тягой и штоком актуатора: допустимое отклонение – не более 0,5 мм. Превышение этого значения вызывает стук при работе двигателя и нестабильное давление наддува. Затяните крепления или замените изношенные шарниры.
Оплавление или обугливание резиновых уплотнений – следствие перегрева турбины (температура выхлопных газов выше 900°C). Дефектные уплотнения теряют эластичность, пропуская воздух и снижая эффективность актуатора. Замените их на термостойкие аналоги (например, из силикона или фторкаучука) и проверьте систему охлаждения турбины.
Последний, но критичный признак – неравномерный износ зубцов шестерни привода (если актуатор электрический). Сколы или задиры на зубьях приводят к проскальзыванию и ошибкам в работе блока управления. При обнаружении дефекта замените шестерню или весь актуатор, так как ремонт не гарантирует долговечность. Для профилактики смазывайте механизм специальной пастой на основе дисульфида молибдена каждые 50 тыс. км.

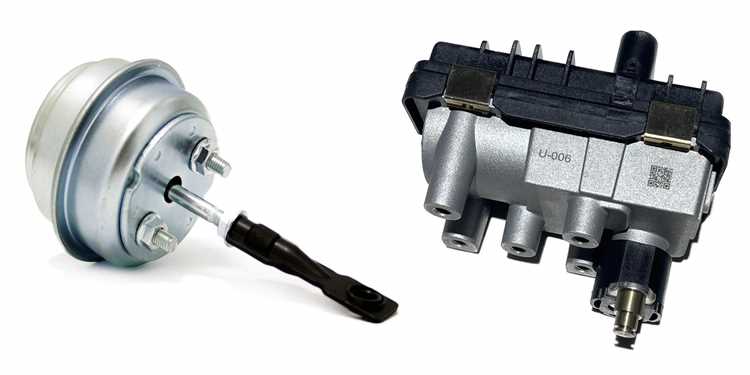

Почему падает мощность двигателя при неисправном актуаторе турбины
Актуатор турбины регулирует давление наддува, открывая или закрывая перепускной клапан (вейстгейт). При его неисправности клапан может оставаться в одном положении – полностью открытом или закрытом. В первом случае турбина не создает достаточного давления, во втором – передувает, вызывая срабатывание защиты ЭБУ и переход двигателя в аварийный режим. Оба сценария ведут к снижению мощности на 30–50% от номинальной.
Заедание актуатора в промежуточном положении нарушает оптимальное соотношение воздух-топливо. Датчик массового расхода воздуха (MAF) фиксирует некорректные данные, и ЭБУ снижает подачу топлива, чтобы избежать детонации. На бензиновых двигателях это проявляется в виде провалов при разгоне, на дизелях – в потере тяги на низких оборотах. Диагностика сканером показывает ошибки P0299 (низкое давление наддува) или P0234 (избыточное давление).
Износ или повреждение мембраны актуатора приводит к утечке управляющего давления. В пневматических системах это вызывает самопроизвольное открытие вейстгейта даже при низких нагрузках. Турбина не достигает расчетных оборотов (обычно 100 000–150 000 об/мин), и давление наддува падает до 0,5–0,7 бара вместо требуемых 1,0–1,5 бара. На двигателях с электронным актуатором аналогичная проблема возникает при обрыве сигнального провода или неисправности драйвера в ЭБУ.
Коррозия или загрязнение штока актуатора увеличивает сопротивление его движению. В результате клапан вейстгейта реагирует с задержкой или не доходит до крайних положений. На холостом ходу это может быть незаметно, но под нагрузкой двигатель теряет до 40% мощности из-за недодувки. Проверка проводится подачей давления на актуатор через диагностический штуцер – шток должен перемещаться плавно, без заеданий, с усилием не более 5–7 Н.
Неисправный актуатор влияет на работу системы рециркуляции отработавших газов (EGR). При избыточном давлении наддува ЭБУ открывает клапан EGR, чтобы снизить температуру в цилиндрах. Это дополнительно обедняет смесь и ухудшает сгорание, особенно на дизелях с сажевым фильтром. На бензиновых турбомоторах с непосредственным впрыском (например, TSI) неисправность актуатора может спровоцировать переход в режим «стратегии защиты катализатора», когда мощность ограничивается до 60–70% от паспортной.
Рассинхронизация актуатора с другими компонентами турбонаддува – частная проблема двигателей с изменяемой геометрией турбины (VGT). Если актуатор не корректно управляет лопатками направляющего аппарата, турбина работает в неоптимальном режиме. На оборотах выше 3000 об/мин это приводит к падению крутящего момента на 20–30 Н·м. Диагностируется осциллографом по сигналу с датчика положения лопаток – отклонение более 5% от эталонного значения указывает на неисправность.
Повышенный износ турбины из-за неисправного актуатора ускоряет деградацию двигателя. При постоянной недодувке увеличивается нагрузка на поршневую группу, так как двигатель вынужден работать на более бедной смеси. На дизелях это приводит к росту температуры выхлопных газов на 50–80°C, что сокращает ресурс турбины и катализатора. На бензиновых моторах с турбонаддувом (например, EcoBoost) неисправный актуатор может вызвать перегрев поршней и залегание колец уже через 20 000–30 000 км пробега.
Замена актуатора без калибровки не решает проблему. После установки нового компонента требуется адаптация через диагностическое оборудование (например, VCDS для VAG или Techstream для Toyota). Процедура включает сброс обучающих значений ЭБУ и тестовый заезд с контролем давления наддува. Без калибровки двигатель может работать с ошибками по наддуву даже после ремонта, а мощность не восстановится до заводских показателей.
Как проверить работу актуатора турбины без диагностического оборудования
Запустите двигатель и дайте ему прогреться до рабочей температуры. Прислушайтесь к работе турбины: при резком нажатии на педаль газа актуатор должен издавать характерный щелчок или лёгкий стук, сопровождающийся изменением звука выхлопа. Если звук отсутствует или появляется с задержкой, мембрана актуатора может быть повреждена, либо заклинило вестгейт. Для точной оценки попросите помощника газовать, а сами наблюдайте за движением тяги – она должна плавно перемещаться без рывков.
Проверьте давление наддува с помощью манометра, подключённого к шлангу, идущему от турбины к впускному коллектору. На холостом ходу давление должно быть близко к атмосферному (0,1–0,3 бара), а при резком наборе оборотов – подниматься до значений, указанных в спецификации двигателя (обычно 0,8–1,5 бара для бензиновых и 1,2–2,5 бара для дизельных моторов). Если давление не растёт или падает слишком быстро, актуатор не удерживает вестгейт в закрытом положении, что указывает на износ пружины или разгерметизацию системы.
Отсоедините вакуумный шланг от актуатора и подайте на него разрежение с помощью ручного вакуумного насоса (или ртом, если нет инструмента). Тяга должна чётко реагировать на изменение давления, перемещаясь на 5–10 мм при разрежении 0,5–0,7 бара. Если реакции нет или движение происходит рывками, мембрана актуатора повреждена. При отсутствии насоса можно использовать шприц на 20 мл с обрезанным наконечником – создайте разрежение, втягивая воздух, и наблюдайте за тягой.
Сравните поведение актуатора на холодном и горячем двигателе. На холодную тяга может двигаться туже из-за загустевшего масла в турбине, но после прогрева должна работать свободно. Если на горячую актуатор перестаёт реагировать на газ или давление наддува резко падает, проблема в термической деформации корпуса или заклинивании вестгейта из-за нагара. В этом случае потребуется демонтаж и чистка механизма.
После проверки соберите систему и проведите тест-драйв с контролем давления наддува. На ровной дороге разгонитесь до 3000–4000 об/мин и резко отпустите педаль газа – давление должно быстро сброситься до нуля. Если наддув сохраняется дольше 1–2 секунд, актуатор не открывает вестгейт вовремя, что грозит передувом и повреждением турбины. Зафиксируйте показания манометра и сравните их с заводскими параметрами – отклонения более 10% указывают на необходимость регулировки или замены актуатора.
Какие ошибки в ЭБУ указывают на проблемы с актуатором турбины
P2263 и P0045 напрямую связаны с работой электрической части актуатора. Первая ошибка означает несоответствие положения лопаток турбины заданным параметрам, вторая – неисправность цепи управления электромагнитным клапаном (например, обрыв провода или короткое замыкание). В обоих случаях ЭБУ переводит двигатель в аварийный режим, ограничивая мощность. Диагностика требует проверки сопротивления клапана (обычно 15–30 Ом) и целостности проводки мультиметром.
Ошибка P003A характерна для систем с изменяемой геометрией турбины (VGT) и указывает на рассогласование между заданным и фактическим положением лопаток. Чаще всего проблема возникает из-за загрязнения механизма актуатора нагаром или коррозии направляющих. В дизельных двигателях (например, 2.0 TDI концерна VAG) эта ошибка нередко сопровождается стуком в турбине на холостых оборотах. Решение – демонтаж и очистка актуатора с заменой уплотнений, если обнаружены следы масла.
P0243 и P0244 сигнализируют о неисправности соленоида управления наддувом. Первая ошибка означает низкий сигнал в цепи, вторая – высокий. Причины: окисление контактов разъёма, внутреннее замыкание обмотки или неисправность драйвера в ЭБУ. Для проверки необходимо подать напряжение 12 В на соленоид – исправный клапан должен щёлкнуть. Если реакции нет, требуется замена. У бензиновых двигателей (например, BMW N57) эти ошибки часто появляются после 100 000 км пробега из-за износа уплотнений соленоида.
Ошибка P1247 (для некоторых моделей Ford и Mazda) указывает на утечку вакуума в системе управления актуатором. ЭБУ фиксирует её, когда давление в вакуумной магистрали не соответствует расчётным значениям. Проверка включает осмотр шлангов на трещины, герметичность соединений и работоспособность обратного клапана. В дизельных двигателях (например, 1.6 HDi) утечка часто происходит через треснувший шланг усилителя тормозов, подключённый к той же вакуумной системе.
При появлении ошибок P0069 или P0070 проблема может быть косвенно связана с актуатором, если датчик давления наддува выдаёт некорректные показания из-за нестабильной работы турбины. Однако чаще эти коды указывают на неисправность самого датчика или его проводки. Для точной диагностики рекомендуется подключить манометр к впускному коллектору и сравнить показания с данными сканера. Если давление скачет при стабильных оборотах, актуатор требует проверки на заедание или износ привода.
