Opel Antara с двигателями 2.0 CDTI, 2.4 и 3.0 V6 требует замены передних тормозных колодок каждые 30–50 тыс. км в зависимости от стиля вождения. Задние колодки служат дольше – до 60–80 тыс. км, но их износ зависит от состояния суппортов и направляющих. При толщине фрикционного слоя менее 3 мм (для передних) или 2 мм (для задних) колодки подлежат немедленной замене – дальнейшая эксплуатация приводит к повреждению тормозных дисков и увеличению тормозного пути на 20–30%.
Для работы потребуются: набор головок (10, 13, 17 мм), шестигранник на 7 мм, динамометрический ключ (момент затяжки направляющих суппорта – 28 Н·м), смазка для направляющих (например, ATE Plastilube или Permatex Ceramic), новые колодки (оригинал – GM 13319294 для передних, GM 13319295 для задних; аналоги – Textar 2521201, Brembo P 85 080). Перед началом слейте часть тормозной жидкости из бачка (до уровня MIN), чтобы избежать перелива при сжатии поршня суппорта. Если жидкость темная или содержит взвесь – замените её полностью (DOT 4, объем системы – 0,9 л).
На автомобилях с пробегом свыше 100 тыс. км проверьте состояние пыльников направляющих суппорта: трещины или разрывы приводят к коррозии и заклиниванию механизма. При обнаружении дефектов замените направляющие в сборе (артикул GM 93185240). Смазка должна наноситься тонким слоем на обе поверхности направляющей – избыток приведет к выдавливанию и загрязнению колодок. После установки новых колодок прокачайте тормоза, нажав педаль 10–15 раз до появления жесткого сопротивления, и проверьте уровень жидкости.
Первые 200 км избегайте резких торможений: фрикционный материал должен притереться к диску. Если после замены слышен скрип или вибрация – проверьте параллельность установки колодок и отсутствие перекоса суппорта. На моделях с электрическим стояночным тормозом (EPB) перед заменой задних колодок переведите систему в сервисный режим с помощью диагностического сканера (например, Opel Tech2 или Launch X431), иначе поршень не сдвинется.
Необходимые инструменты и материалы для замены колодок
Для замены тормозных колодок на Opel Antara (2006–2017 гг.) потребуется набор специфических инструментов. Базовый комплект включает: торцевые головки на 13, 15 и 17 мм для откручивания направляющих суппорта и болтов крепления скобы, шестигранник на 7 мм для утапливания поршня (в моделях с задним барабанным тормозом – специальный ключ для вращения поршня по часовой стрелке). Обязателен динамометрический ключ с диапазоном 30–100 Н·м для затяжки болтов с регламентированным моментом (например, 90 Н·м для направляющих суппорта). Дополнительно понадобятся: монтировка или большая отвертка для разведения колодок, щетка по металлу с жесткой щетиной для очистки посадочных мест, а также смазка для направляющих суппорта (например, ATE Plastilube или TRW PFG110).
Из расходных материалов критически важны сами тормозные колодки – оригинальные GM 13319295 (передние) или аналоги от ATE, Textar, Brembo с совместимостью по коду VIN. Для моделей с электрическим стояночным тормозом (EPB) потребуется диагностический сканер (например, OP-COM или Launch X431) для активации сервисного режима суппортов. Не забудьте тормозную жидкость DOT 4 (0,5 л) для долива после замены – при утапливании поршня уровень в бачке может упасть. Для защиты резьбовых соединений используйте фиксатор резьбы средней прочности (Loctite 243), а для очистки деталей – очиститель тормозов (например, Liqui Moly Bremsen-Reiniger).
Работа без домкрата и подставок невозможна: используйте гидравлический домкрат грузоподъемностью не менее 2 тонн и страховочные стойки (минимум 2 шт.) для фиксации автомобиля. Для контроля износа дисков пригодится штангенциркуль с точностью 0,1 мм – минимальная толщина передних дисков на Antara составляет 26 мм, задних – 10 мм. Если планируется замена пыльников направляющих, подготовьте ремкомплект суппорта (например, TRW SFA110).
Подготовка автомобиля и безопасность перед началом работ
Перед заменой тормозных колодок на Opel Antara убедитесь, что автомобиль установлен на ровной твердой поверхности. Используйте противооткатные упоры под колеса, противоположные стороне ремонта: если работаете с передними колодками, зафиксируйте задние колеса, и наоборот. Давление в шинах должно соответствовать заводским рекомендациям (для Antara 2.2 CDTI – 2.2 бара спереди, 2.4 сзади), чтобы исключить случайное смещение автомобиля.
Отключите зажигание и извлеките ключ из замка. Если автомобиль оборудован системой Start/Stop, убедитесь, что она деактивирована. Отсоедините клемму «минус» аккумуляторной батареи – это предотвратит случайное срабатывание электрических механизмов, таких как стояночный тормоз или датчики износа колодок. Храните клемму вдали от металлических частей кузова.
Поднимите автомобиль домкратом, строго следуя точкам подъема, указанным в руководстве по эксплуатации. Для Opel Antara 2010–2017 годов передние точки расположены на расстоянии 20 см от порогов, задние – в 30 см от заднего бампера. Используйте только сертифицированные подставки (например, «треноги» грузоподъемностью не менее 2 тонн), размещая их под усиленными элементами кузова – лонжеронами или специальными площадками.
Перед снятием колеса ослабьте болты крепления на пол-оборота против часовой стрелки, пока автомобиль стоит на земле. Это исключит проворачивание колеса и облегчит демонтаж. Болты на Opel Antara затянуты с моментом 110 Н·м – используйте баллонный ключ с удлинителем или динамометрический инструмент для точного усилия.
Проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если он находится выше отметки «MAX», откачайте часть жидкости шприцем или грушей, чтобы избежать перелива при вдавливании поршней суппорта. Используйте только жидкость DOT 4, соответствующую спецификации Opel (например, GM 1942429). Не допускайте попадания жидкости на лакокрасочное покрытие – она вызывает коррозию.
Подготовьте инструменты и расходные материалы заранее. Вам потребуются:
- Набор торцевых головок (13, 15, 17 мм) и шестигранников (5, 7 мм);
- Съемник тормозных поршней (для задних суппортов с механизмом стояночного тормоза);
- Металлическая щетка и очиститель тормозных механизмов (например, Liqui Moly Bremsen-Reiniger);
- Смазка для направляющих суппортов (силиконовая или медная, артикул TRW PFG110);
- Новые колодки (оригинал – Opel 13319285, аналоги – ATE 13.0460-7268.2 или Brembo P 85 137).
Наденьте защитные перчатки из нитрила и очки – тормозная пыль содержит асбестовые волокна и металлические частицы, опасные для дыхательных путей и кожи. Работайте в хорошо проветриваемом помещении или на открытом воздухе. Избегайте вдыхания пыли при очистке суппортов – используйте респиратор с фильтром класса FFP2.
Перед началом работ сбросьте давление в тормозной системе, несколько раз нажав на педаль тормоза при выключенном двигателе. Это предотвратит резкий выброс жидкости при разборке суппорта. Если автомобиль оснащен системой ABS, отключите ее, сняв предохранитель №15 (10 А) в блоке предохранителей под капотом – это исключит случайное срабатывание насоса.
Зафиксируйте суппорт в тисках или подвесьте его на проволоке к стойке амортизатора, не допуская натяжения тормозного шланга. Проверьте шланги на наличие трещин, вздутий или подтеков – при обнаружении дефектов замените их до установки новых колодок. Для Opel Antara используйте шланги с артикулом Opel 13319286 (передний) или 13319287 (задний).

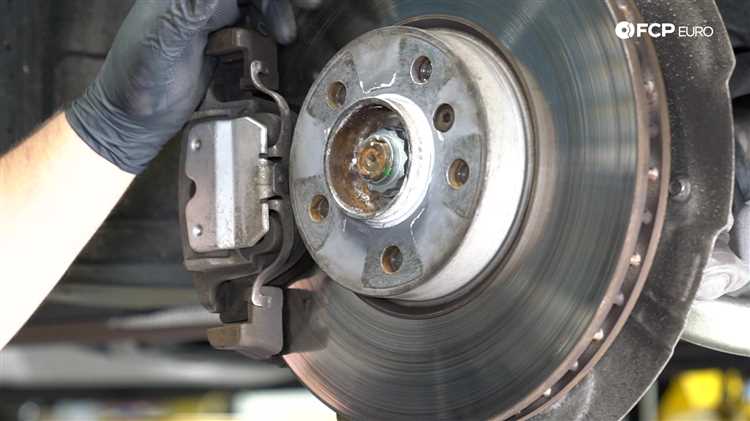

Снятие колеса и доступ к тормозному механизму
Перед началом работ зафиксируйте автомобиль на ровной поверхности, включив первую передачу (для МКПП) или переведя селектор в положение «P» (для АКПП). Ослабьте болты крепления колеса на ½ оборота ключом на 19 мм, не снимая их полностью. Поднимите нужную сторону домкратом, используя штатную точку подъема – она расположена на расстоянии 20–25 см от порога за передним колесом или перед задним. Убедитесь, что домкрат упирается в усиленную часть кузова, иначе возможна деформация порога. Полностью выкрутите болты и снимите колесо, уложив его под днище автомобиля в качестве страховки.
После демонтажа колеса откроется доступ к тормозному суппорту. На Opel Antara (2006–2017 гг.) передний суппорт крепится двумя болтами направляющих – верхним и нижним – под ключ Torx T50. Задний суппорт (на моделях с дисковыми тормозами) имеет аналогичное крепление, но дополнительно оснащен механизмом стояночного тормоза. Перед откручиванием болтов очистите их от грязи металлической щеткой и обработайте проникающей смазкой (например, WD-40) – это предотвратит срыв шлицов. Если болты не поддаются, используйте ударную отвертку или нагрейте их строительным феном.
| Элемент | Инструмент | Момент затяжки (Н·м) |
|---|---|---|
| Болты колеса | Ключ на 19 мм | 110–120 |
| Направляющие суппорта (перед) | Torx T50 | 30–35 |
| Направляющие суппорта (зад) | Torx T50 | 35–40 |
Открутив направляющие, аккуратно снимите суппорт, не допуская его провисания на тормозном шланге. Подвесьте его на проволоке или пластиковом хомуте к пружине подвески. Если поршень суппорта мешает извлечению колодок, утопите его внутрь с помощью струбцины или специального приспособления – для задних суппортов потребуется вращать поршень по часовой стрелке, одновременно надавливая на него. Избегайте резких движений, чтобы не повредить пыльник поршня или шланг.
Демонтаж старых тормозных колодок и проверка состояния диска
Перед началом демонтажа убедитесь, что суппорт зафиксирован проволокой или специальным держателем, чтобы избежать повреждения тормозного шланга. На Opel Antara (2006–2017) используйте ключ на 13 мм для откручивания нижнего болта крепления суппорта, затем поднимите его вверх, освобождая колодки. Верхний болт обычно не требует полного снятия – достаточно ослабить его на 2–3 оборота.
Извлеките внутреннюю колодку, потянув её на себя, затем внешнюю – сдвиньте её в сторону от диска. Обратите внимание на положение противоскрипных пластин: на Антаре они часто прикипают к колодкам. Если пластины деформированы или отсутствуют, замените их – артикул оригинальных деталей: 13 30 142 (комплект из 4 шт.).
После снятия колодок осмотрите тормозной диск на предмет:
- глубины канавок – допустимый износ не более 2 мм от номинальной толщины (для 308-мм дисков передней оси – 25 мм, для 292-мм задней – 10 мм);
- наличия трещин или сколов по краю;
- биения – проверьте индикатором часового типа (допуск не более 0,05 мм).
Измерьте толщину диска штангенциркулем в 4–6 точках по окружности. Если значения отличаются более чем на 0,1 мм, диск подлежит замене. На моделях с 3,2-литровым двигателем (V6) диски изнашиваются быстрее из-за большей массы автомобиля – критическим считается износ до 23 мм спереди и 8 мм сзади.
Очистите поверхность ступицы металлической щёткой от ржавчины и грязи. Проверьте состояние направляющих пальцев суппорта: они должны свободно перемещаться в резиновых пыльниках. Смажьте их высокотемпературной смазкой (например, ATE 03.9902-0501.2) – это предотвратит заклинивание и неравномерный износ колодок.
При обнаружении глубоких борозд на диске (более 0,5 мм) или неравномерного износа проверьте работу суппорта. Подвесьте его на проволоке и попросите помощника нажать педаль тормоза – поршень должен выдвигаться плавно, без заеданий. Если ход затруднён, разберите суппорт и замените манжеты (ремонтный комплект: TRW PFK100).
Не используйте для очистки диска наждачную бумагу или абразивные пасты – это нарушает балансировку. Для удаления ржавчины с рабочей поверхности допустимо применение только специальных составов (например, Liqui Moly Bremsen-Reiniger). После проверки установите новые колодки только на чистый диск – остатки смазки или грязи снижают эффективность торможения на 15–20%.
Очистка и смазка элементов тормозной системы
После демонтажа старых колодок и перед установкой новых очистите направляющие суппорта и поршень от грязи, ржавчины и остатков старой смазки. Используйте металлическую щетку или наждачную бумагу с зернистостью P240–P320 для удаления коррозии. Особое внимание уделите канавкам направляющих – там скапливается абразивная пыль, ускоряющая износ. Для финальной очистки примените очиститель тормозов на основе спирта или специальный обезжириватель (например, Liqui Moly Bremsen-Reiniger или Permatex Brake Cleaner), избегая продуктов на масляной основе.
Смазка направляющих суппорта – критически важный этап. Наносите высокотемпературную силиконовую или медную пасту (не графитовую!) тонким слоем на поверхности скольжения. Для Опель Антара подходят составы ATE Plastilube, Textar Ceratec или Permatex 24110, выдерживающие температуры до +1200°C. Избегайте попадания смазки на фрикционные поверхности колодок и диска – это приведет к снижению эффективности торможения и появлению вибраций.
Поршень суппорта смазывайте только по периметру резинового уплотнения, используя минимальное количество пасты. Для этого подойдет TRW PFG110 или аналогичный продукт. Не смазывайте сам поршень – это может вызвать его заклинивание. Перед сборкой проверьте целостность пыльников направляющих и поршня: трещины или разрывы требуют замены, иначе смазка быстро вымоется, а элементы заржавеют.
После установки новых колодок прокачайте тормоза, нажимая педаль 10–15 раз до появления сопротивления. Это обеспечит правильное прилегание колодок к диску. Проверьте уровень тормозной жидкости в бачке – он должен находиться между отметками MIN и MAX. Первые 200 км избегайте резких торможений, чтобы колодки равномерно приработались.
Установка новых тормозных колодок и сборка механизма
Перед установкой новых колодок очистите посадочные места на суппорте металлической щеткой и ветошью, удалив продукты износа и грязь. Особое внимание уделите направляющим пластинам – на них не должно быть коррозии или задиров, иначе колодки будут заедать. Нанесите тонкий слой медной смазки на обратные стороны новых колодок в местах контакта с суппортом, но избегайте попадания смазки на фрикционные накладки.
Установите внутреннюю колодку первой, зафиксировав ее пружинным фиксатором в поршне суппорта. На моделях Opel Antara с 2011 года выпуска пружина имеет Г-образную форму – убедитесь, что она правильно ориентирована и не деформирована. Внешнюю колодку вставьте в скобу суппорта, прижав ее к тормозному диску до характерного щелчка. Проверьте свободу перемещения колодок: они должны двигаться без заеданий, но не болтаться.
Если поршень суппорта был утоплен не полностью, используйте специальный инструмент для вдавливания или струбцину с деревянной проставкой. Вращайте поршень по часовой стрелке (для задних суппортов с механизмом стояночного тормоза) или просто вдавливайте (для передних), контролируя уровень тормозной жидкости в бачке – при необходимости откачайте часть жидкости шприцем, чтобы избежать перелива.
Установите суппорт на место, заведя его за колодки и совместив отверстия под направляющие пальцы. Смажьте пальцы высокотемпературной силиконовой смазкой (например, Permatex 22058) перед установкой – это предотвратит их закисание. Затяните болты направляющих моментом 28–32 Н·м, используя динамометрический ключ. Не перетягивайте: на алюминиевых суппортах резьба легко срывается.
После сборки несколько раз нажмите на педаль тормоза, пока она не станет упругой – это подведет колодки к диску. Первые 200–300 км избегайте резких торможений: фрикционные накладки должны приработаться. Проверьте уровень тормозной жидкости и долейте до отметки MAX, если требуется. На моделях с датчиком износа колодок подключите его разъем, убедившись в надежности фиксации.
Перед началом движения прокрутите колесо вручную: оно должно вращаться свободно, без трения колодок о диск. Если слышен скрежет, разберите механизм и проверьте правильность установки колодок – часто причиной становится смещение пружинного фиксатора или деформация скобы суппорта. На задних колесах дополнительно протестируйте стояночный тормоз: рычаг должен фиксироваться в 3–5 щелчках.
Завершите работу проверкой герметичности тормозной системы. Осмотрите суппорт, шланги и штуцеры на предмет подтеков жидкости. Запустите двигатель и нажмите педаль тормоза, удерживая ее 10–15 секунд – падение давления указывает на неисправность главного цилиндра или утечку в контуре. При обнаружении дефектов устраните их немедленно: эксплуатация автомобиля с неисправной тормозной системой запрещена.
