Бензонасос на ВАЗ 2109 с инжекторным двигателем – ключевой элемент топливной системы, обеспечивающий подачу бензина под давлением к форсункам. Если он перестаёт работать, двигатель либо не запускается, либо глохнет через несколько секунд после старта. Первое, что нужно проверить – наличие напряжения на клеммах насоса. Для этого отсоедините разъём и подключите мультиметр в режиме измерения постоянного напряжения (20 В). При включённом зажигании должно быть 12 В. Если напряжение отсутствует, проблема в электрической цепи: реле, предохранителе или проводке.
Реле бензонасоса на ВАЗ 2109 расположено в монтажном блоке под капотом (позиция K4 для моделей с 1998 года). Проверьте его, заменив на заведомо исправное (например, реле вентилятора или ближнего света). Предохранитель насоса (F16, 15 А) находится в том же блоке. Если он перегорел, ищите короткое замыкание в цепи – чаще всего виноваты повреждённые провода у топливного бака или сам насос с пробитой обмоткой.
Если напряжение на разъёме есть, но насос не работает, проверьте его сопротивление. Отсоедините разъём и замерьте мультиметром сопротивление между контактами насоса. Норма – 0,5–1,5 Ом. Превышение этого значения указывает на износ щёток или обрыв обмотки. Также послушайте, слышен ли характерный гул насоса при включении зажигания. Если нет – насос заклинило или сгорел. В этом случае его придётся заменить: ремонт экономически нецелесообразен.
Давление в топливной рампе – ещё один критерий работоспособности насоса. Подключите манометр к штуцеру на рампе (для этого потребуется переходник). При включённом зажигании давление должно быть 2,8–3,2 бар. Если оно ниже, проверьте топливный фильтр (забит) или регулятор давления (неисправен). На ВАЗ 2109 инжектор регулятор встроен в топливную рампу и меняется вместе с ней. При падении давления до нуля насос либо не качает, либо забит фильтр грубой очистки в баке.
Не забывайте о датчике положения коленвала (ДПКВ). Если он неисправен, ЭБУ не подаёт сигнал на включение насоса. Проверьте сопротивление датчика – должно быть 550–750 Ом. Также убедитесь, что зазор между датчиком и задающим диском коленвала составляет 0,5–1,2 мм. При нарушении зазора или обрыве в цепи ДПКВ насос работать не будет, даже если сам он исправен.
Не работает бензонасос на ВАЗ 2109 инжектор: причины
Первая и самая распространённая причина – перегорание предохранителя F16 (15 А) в монтажном блоке. Он отвечает за цепь питания бензонасоса, и его выход из строя часто остаётся незамеченным. Проверьте предохранитель мультиметром или визуально: если нить внутри разрушена, замените на аналогичный. Также осмотрите реле бензонасоса (K4) – оно расположено рядом с предохранителем. Подергайте его: если слышны щелчки при включении зажигания, реле исправно. В противном случае замените на заведомо рабочее, например, реле вентилятора (K3), чтобы исключить неисправность.
Отсутствие «плюса» на контакте 87 реле или обрыв в проводке – вторая по частоте проблема. Проверьте напряжение на этом контакте при включённом зажигании: должно быть 12 В. Если нет – прозвоните провод от реле до разъёма бензонасоса (серый провод с красной полосой). Обрыв часто возникает в месте перехода провода через днище кузова или около топливного бака. При обнаружении повреждения восстановите изоляцию или замените провод целиком. Не забудьте проверить «массу» бензонасоса: она крепится к кузову под задним сиденьем и часто окисляется.
Механические неисправности насоса проявляются шумом, снижением давления или полным отказом. Для проверки снимите шланг обратки и подайте напрямую 12 В на клеммы насоса: если он не запускается, замените. При работе с посторонними звуками (скрежет, вой) – разберите модуль и осмотрите сетчатый фильтр: забитый грязью фильтр снижает производительность. Давление в топливной рампе должно быть 2,8–3,2 бар на холостом ходу. Если ниже – насос изношен или забит топливопровод. В последнем случае продуйте магистраль сжатым воздухом, начиная от бака.
Как проверить подачу напряжения на бензонасос ВАЗ 2109 инжектор
Перед проверкой напряжения убедитесь, что предохранитель F16 (15 А) в монтажном блоке исправен. Он отвечает за цепь бензонасоса. Если предохранитель цел, переходите к реле К2 – оно расположено в том же блоке, рядом с предохранителем. Замените реле на заведомо исправное (например, от вентилятора охлаждения) и попробуйте запустить двигатель. Если насос заработал, проблема в реле.
Если все проверки не выявили неисправностей, но напряжение на насос не поступает, прозвоните проводку от монтажного блока до колодки бензонасоса. Для этого отсоедините оба конца провода и проверьте его на обрыв мультиметром. Уделите внимание участку под днищем автомобиля – там проводка часто перетирается или повреждается коррозией. При обнаружении обрыва восстановите целостность провода пайкой и изолируйте термоусадкой.
Основные признаки неисправности бензонасоса на инжекторном ВАЗ 2109
Первый и самый очевидный симптом – затруднённый запуск двигателя или его полное отсутствие. Если при повороте ключа зажигания стартер крутит, но мотор не схватывает, проверьте наличие давления в топливной рампе. Для этого отсоедините шланг подачи топлива от рампы и подставьте ёмкость – при включении зажигания бензин должен вытекать под напором. Если струя слабая или отсутствует, насос не создаёт нужного давления (норма – 2,8–3,2 бар). Также обратите внимание на звук работы насоса: при включении зажигания он должен издавать характерное жужжание в течение 2–3 секунд. Его отсутствие указывает на отказ реле, предохранителя (F16 на 15 А) или самого насоса.
Второй признак – нестабильная работа двигателя на холостых оборотах и провалы при разгоне. Если обороты плавают в диапазоне 500–1500 об/мин без видимых причин (например, подсоса воздуха), а при резком нажатии на педаль газа машина дёргается или глохнет, проблема часто кроется в недостаточной производительности бензонасоса. Проверьте фильтр грубой очистки (сетка в баке) – его засорение снижает пропускную способность. Для диагностики подключите манометр к штуцеру на топливной рампе: при перегазовке давление не должно падать ниже 2,5 бар. Если падение значительное, насос изношен или забит топливопровод.
- Двигатель глохнет при резком открытии дроссельной заслонки – насос не справляется с увеличенным расходом топлива.
- Повышенный шум из бензобака (писк, скрежет) – износ подшипников или крыльчатки насоса.
- Запах бензина в салоне или под капотом – возможна утечка через негерметичные соединения или трещину в корпусе насоса.
- Перегрев насоса (горячий бак после короткой поездки) – признак заклинивания или короткого замыкания в обмотке.
При появлении любого из этих симптомов не откладывайте диагностику. Замена насоса на ВАЗ 2109 инжектор требует снятия топливного бака, поэтому предварительно убедитесь в исправности реле (K4 в монтажном блоке) и проводки. Проверьте напряжение на клеммах насоса при включённом зажигании – оно должно быть не менее 11,5 В. Если напряжение есть, а насос не работает, замените его в сборе с датчиком уровня топлива.

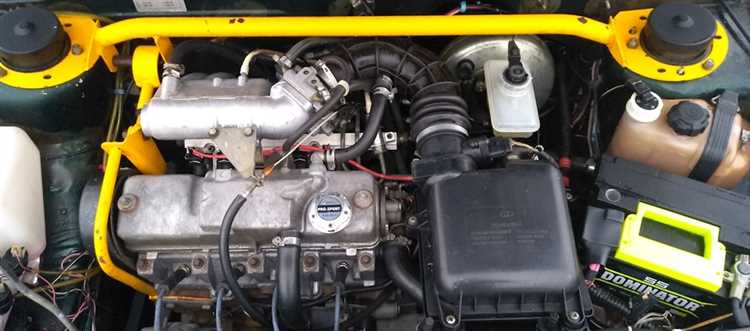

Почему бензонасос не качает топливо при включении зажигания
На ВАЗ 2109 с инжекторным двигателем бензонасос должен кратковременно включаться при повороте ключа зажигания в положение «Зажигание» (до запуска стартера). Если характерного жужжания не слышно, проблема кроется в одном из ключевых элементов системы: реле бензонасоса, предохранителе, проводке или самом насосе. Первым делом проверьте предохранитель F16 (15 А) в монтажном блоке – он отвечает за цепь питания насоса. Если он перегорел, замените его, но перед этим убедитесь в отсутствии короткого замыкания в проводке, иначе новый предохранитель также выйдет из строя.
Реле бензонасоса (К4) расположено в том же монтажном блоке. Для проверки подключите мультиметр в режиме прозвонки к контактам 85 и 86 (управляющая цепь) – при включении зажигания должно появиться напряжение 12 В. Если напряжения нет, неисправен ЭБУ или проводка от него. На контактах 30 и 87 (силовая цепь) проверьте наличие напряжения при срабатывании реле – если оно есть, но насос не работает, проблема в самом насосе или его проводке. Замените реле на заведомо исправное (например, от вентилятора охлаждения) для быстрой диагностики.
Проводка от монтажного блока до бензонасоса часто становится причиной неисправности из-за окисления контактов или обрыва. Проверьте разъем насоса под задним сиденьем: контакт «A» (розовый провод) должен иметь напряжение 12 В при включении зажигания, а контакт «B» (черный провод) – масса. Если напряжение отсутствует, прозвоните провод от реле до разъема, уделяя внимание участкам возле топливного бака, где проводка подвержена перегибам и коррозии. Окисленные контакты зачистите и обработайте контактной смазкой.
Сам бензонасос может выйти из строя из-за износа щеток электродвигателя, заклинивания ротора или повреждения обмоток. Для проверки подайте напряжение 12 В напрямую на контакты насоса (минуя реле и проводку) – если он не заработает, требуется замена. При этом учтите, что насос может работать, но не создавать достаточного давления (норма – 2,8–3,2 бар на рампе). Проверьте давление манометром, подключенным к штуцеру на топливной рампе. Если давление ниже нормы, замените топливный фильтр и сеточку грубой очистки насоса – их засорение часто маскируется под неисправность насоса.
Неисправность датчика положения коленвала (ДПКВ) также может блокировать работу бензонасоса, так как ЭБУ не получает сигнал о вращении двигателя и не подает команду на включение насоса. Проверьте сопротивление ДПКВ мультиметром – оно должно быть в пределах 550–750 Ом. Если датчик исправен, но сигнал отсутствует, прозвоните проводку от датчика до ЭБУ (контакты 48 и 49 в разъеме ЭБУ). В редких случаях причиной может быть неисправный блок управления, но перед его заменой исключите все остальные варианты.
Как прозвонить реле и предохранитель бензонасоса на ВАЗ 2109
Реле бензонасоса на ВАЗ 2109 инжектор расположено в монтажном блоке под капотом, рядом с аккумулятором. Оно маркируется как K4 (или 4 по схеме) и имеет четыре контакта: 85, 86 (обмотка), 30 (вход питания) и 87 (выход на насос). Для проверки снимите реле и используйте мультиметр в режиме прозвонки или измерения сопротивления. Подключите щупы к контактам 85 и 86 – сопротивление должно быть в пределах 50–120 Ом. Если значение бесконечно или равно нулю, реле неисправно.
Проверьте питание на контактах 30 и 87 при включенном зажигании. На контакте 30 должно быть напряжение бортовой сети (12 В), а на 87 – появляться после срабатывания реле. Если напряжение отсутствует на 30, ищите обрыв в цепи от предохранителя или замка зажигания. Если на 87 нет напряжения при исправной обмотке, замените реле – контакты внутри могли подгореть.
Для проверки цепи питания реле подключите контрольную лампу или мультиметр к контакту 85 при включенном зажигании. Должно быть напряжение 12 В – это сигнал от ЭБУ. Если его нет, проверьте проводку от блока управления или датчика положения коленвала. На контакте 86 должно быть «масса» (0 В) – прозвоните провод до кузова или монтажного блока. Обрыв в этих цепях приведет к несрабатыванию реле.
Если реле и предохранитель исправны, но бензонасос не включается, проверьте напряжение на самом насосе. Снимите заднее сиденье, отсоедините разъем бензонасоса и подключите мультиметр к контактам. При включении зажигания должно появиться 12 В. Если напряжение есть, но насос молчит – неисправен сам насос. Если напряжения нет, прозвоните проводку от реле до насоса, включая промежуточные соединения в багажнике.
Влияние датчика положения коленвала на работу бензонасоса
Датчик положения коленчатого вала (ДПКВ) на ВАЗ 2109 с инжекторным двигателем – ключевой элемент системы управления, напрямую влияющий на работу бензонасоса. ЭБУ использует сигнал с ДПКВ для определения момента впрыска топлива и зажигания, но также этот сигнал необходим для первичного включения насоса. При отсутствии импульсов от датчика блок управления не подаст команду на реле бензонасоса, что приведет к его отключению через 2–3 секунды после включения зажигания.
Ошибка P0335, фиксируемая сканером, указывает на отсутствие сигнала с ДПКВ. В этом случае проверяют не только сам датчик, но и его проводку: обрыв, короткое замыкание или окисление контактов в разъеме. Особое внимание уделяют зазору между датчиком и задающим диском (зубчатым венцом маховика) – он должен составлять 0,5–1,2 мм. Превышение или уменьшение этого значения приводит к искажению сигнала или его полному исчезновению.
Замена ДПКВ на ВАЗ 2109 не требует специальных инструментов, но критически важно установить новый датчик с правильным зазором. После монтажа рекомендуется очистить разъем от окислов и проверить целостность проводов. Если после замены насос все равно не включается, проверяют наличие сигнала на контакте 55 ЭБУ (для Январь 5.1) или контакте 34 (для Bosch M1.5.4) – отсутствие импульсов подтвердит неисправность цепи.
Временное решение для запуска двигателя при подозрении на ДПКВ – имитация сигнала с помощью генератора импульсов или подключение рабочего датчика от другого автомобиля. Однако это лишь диагностический метод: эксплуатация с неисправным ДПКВ приводит к нестабильной работе насоса, перегреву обмоток реле и возможному выходу из строя ЭБУ из-за отсутствия синхронизации.
Некоторые владельцы игнорируют проверку ДПКВ, сосредотачиваясь на бензонасосе или реле. Это ошибка: даже если насос включается на 2–3 секунды, а затем отключается, проблема с высокой вероятностью кроется в датчике. Для точной диагностики используют осциллограф – сигнал с ДПКВ должен представлять собой четкую синусоиду с амплитудой 0,5–5 В при прокрутке стартером.
При замене ДПКВ на ВАЗ 2109 важно использовать оригинальные запчасти или аналоги с идентичными характеристиками. Дешевые датчики часто имеют нестабильные параметры, что приводит к сбоям в работе насоса и двигателя. После установки нового датчика обязательно сбрасывают ошибки ЭБУ и проверяют работу системы на холостом ходу и под нагрузкой.
Если после всех проверок и замены ДПКВ бензонасос по-прежнему не работает, исследуют цепь управления реле: проверяют предохранитель F2 (7,5 А), контакты реле и проводку от ЭБУ. Но в 80% случаев причина кроется именно в датчике положения коленвала – его неисправность блокирует всю систему топливоподачи.
