На Škoda Octavia Tour (1U, 1996–2010 гг.) реле бензонасоса расположено в монтажном блоке предохранителей и реле, который находится в салоне автомобиля. Конкретное место зависит от года выпуска и типа двигателя, но чаще всего блок размещён под приборной панелью с левой стороны, за пластиковой крышкой. На крышке блока нанесена схема с обозначениями реле и предохранителей – ищите позицию с маркировкой R6 или 109 (для моделей с двигателями 1.4, 1.6, 1.8 и 2.0 л).
Если схема на крышке отсутствует или стёрта, ориентируйтесь по цвету реле: на Octavia Tour оно обычно чёрного цвета с надписью «Bosch» или серого цвета с маркировкой «Siemens». Реле бензонасоса отвечает за подачу питания на насос при включении зажигания и запуске двигателя. При его неисправности двигатель не заведётся, а в некоторых случаях может глохнуть сразу после старта.
Для доступа к реле снимите крышку монтажного блока, потянув её на себя. Перед заменой отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Если реле исправно, но бензонасос не работает, проверьте предохранитель F17 (15 А) – он расположен рядом с реле. Также убедитесь в отсутствии обрывов проводки к насосу, особенно в районе топливного бака и под задним сиденьем.
На моделях с дизельными двигателями (1.9 TDI) реле бензонасоса может находиться в отдельном блоке под капотом, рядом с аккумулятором. В этом случае ищите реле с маркировкой J17 или R2. Перед диагностикой всегда сверяйтесь с электрической схемой из руководства по эксплуатации для вашей конкретной модификации.
Какие признаки указывают на неисправность реле бензонасоса
- Двигатель не запускается или глохнет сразу после старта – характерный щелчок реле при повороте ключа отсутствует, насос не включается.
- Прерывистая работа бензонасоса: слышны кратковременные включения насоса при включении зажигания, но через 2–3 секунды он отключается.
- Потеря мощности при разгоне, рывки на ходу – реле не обеспечивает стабильное питание насоса, давление топлива падает.
- Ошибка в блоке управления (например, P0230 – «Неисправность цепи реле топливного насоса») при диагностике OBD-II.
- Нагрев реле до температуры выше 60°C при работе двигателя – указывает на короткое замыкание или перегрузку контактов.
Для проверки снимите реле (расположено в монтажном блоке под торпедой слева) и подключите мультиметр в режиме прозвонки: между контактами 85 и 86 должно быть сопротивление 50–120 Ом. При подаче 12В на эти контакты должен слышаться щелчок, а между 30 и 87 – замыкание цепи. Если параметры не соответствуют, замените реле на идентичное (артикул для Октавия Тур – 1J0 906 383 или аналог Hella 4RA 003 583-01).
Где искать блок предохранителей и реле в салоне автомобиля
На Шкода Октавия Тур основной блок предохранителей и реле в салоне расположен под приборной панелью с левой стороны, за пластиковой крышкой. Чтобы добраться до него, снимите нижнюю часть облицовки под рулевой колонкой – она крепится на защелках и одном винте под заглушкой. Крышка блока маркирована символами предохранителей и реле, а на её внутренней стороне нанесена схема с расшифровкой.
Второй блок, менее очевидный, находится в бардачке. Для доступа откройте его, снимите боковую заглушку слева – за ней скрывается дополнительный модуль с реле и предохранителями, отвечающими за систему климата, подогрев сидений и некоторые цепи освещения. Этот блок часто упускают из виду при поиске неисправностей.
На автомобилях с правым рулем расположение аналогично, но зеркально отражено: основной блок будет справа под панелью, а дополнительный – в бардачке с правой стороны. Перед началом работ отключите минусовую клемму аккумулятора, особенно если планируете извлекать реле или проверять контакты мультиметром.
Реле бензонасоса на Октавия Тур чаще всего стоит в основном салонном блоке под номером 109 (для моделей 1996–2004 гг.) или 409 (2004–2010 гг.). Уточните позицию по схеме на крышке – она может отличаться в зависимости от года выпуска и комплектации. Если реле отсутствует в салоне, проверьте подкапотный блок, где иногда дублируются критические цепи.
При извлечении реле используйте пластиковый съемник, который обычно хранится в том же блоке. Металлические инструменты могут повредить контакты или корпус реле. Если съемника нет, аккуратно подденьте реле тонкой отверткой, но избегайте чрезмерного усилия – контакты внутри блока хрупкие и легко деформируются.
Перед заменой предохранителя или реле сверьте номинал с данными в руководстве по эксплуатации. Например, предохранитель бензонасоса на Октавия Тур рассчитан на 15 А – установка элемента с большим током приведет к перегреву проводки. Если новый предохранитель сразу перегорает, ищите короткое замыкание в цепи, а не увеличивайте номинал.
После установки реле или предохранителя проверьте работоспособность системы: включите зажигание и прислушайтесь к характерному щелчку реле бензонасоса. Если звука нет, прозвоните цепь тестером или временно установите заведомо исправное реле из другого гнезда (например, реле вентилятора). Не оставляйте блок открытым – пыль и влага ускоряют окисление контактов.
Как определить точное расположение реле бензонасоса по схеме
На Шкода Октавия Тур реле бензонасоса входит в состав блока предохранителей и реле, расположенного в салоне автомобиля. Чтобы найти его по электрической схеме, потребуется документация: либо заводская сервисная книга, либо распечатанная схема из официальных источников (например, ELSA или ETKA). В схемах Volkswagen Group реле бензонасоса обозначается как J17 или R4 – ищите именно эти индексы.
Схема подключения реле включает четыре ключевых контакта: 85 и 86 (управляющая цепь, подключенная к блоку управления двигателем), 30 (постоянный плюс от аккумулятора) и 87 (выход на бензонасос). На схеме эти контакты соединены с проводами разного цвета: например, на Октавии Тур 1.6 MPI управляющий провод (85) часто имеет черно-желтую изоляцию, а силовой (87) – красно-белую. Проверьте соответствие цветов на вашем автомобиле.
- Найдите на схеме блок реле и предохранителей в салоне – он обозначен как SC (для леворульных моделей) или SD (для праворульных).
- Определите номер позиции реле J17 в этом блоке: на Октавии Тур 1996–2004 годов выпуска оно обычно стоит в гнезде №4 или №12.
- Сравните расположение с физическим блоком: на большинстве моделей он находится под пластиковой крышкой слева от рулевой колонки, за бардачком или под панелью приборов.
Если схема отсутствует, используйте мультиметр для прозвонки цепей. Отсоедините реле и проверьте наличие напряжения на контакте 30 (должно быть +12 В при включенном зажигании). Затем подайте кратковременный сигнал на контакт 85 – если реле исправно, на контакте 87 появится напряжение, а бензонасос включится. Это подтвердит правильность найденного реле.
На некоторых модификациях Октавии Тур (особенно с двигателями 1.8 T или 2.0) реле бензонасоса может дублироваться или располагаться в дополнительном блоке под капотом. В таких случаях схема покажет два реле с индексами J17 и J329 (реле питания топливного насоса). Ориентируйтесь на проводку: основное реле J17 всегда подключено к блоку управления двигателем, а J329 – к цепи зажигания.
Последний шаг – сверка с реальным блоком. Снимите крышку, найдите реле по номеру гнезда и маркировке на корпусе. На большинстве реле Шкоды нанесены цифры 167 или 443 – это внутренние коды производителя, подтверждающие соответствие. Если маркировка отсутствует, извлеките реле и проверьте его сопротивление: между контактами 85 и 86 должно быть 50–120 Ом, а между 30 и 87 – бесконечность в выключенном состоянии.

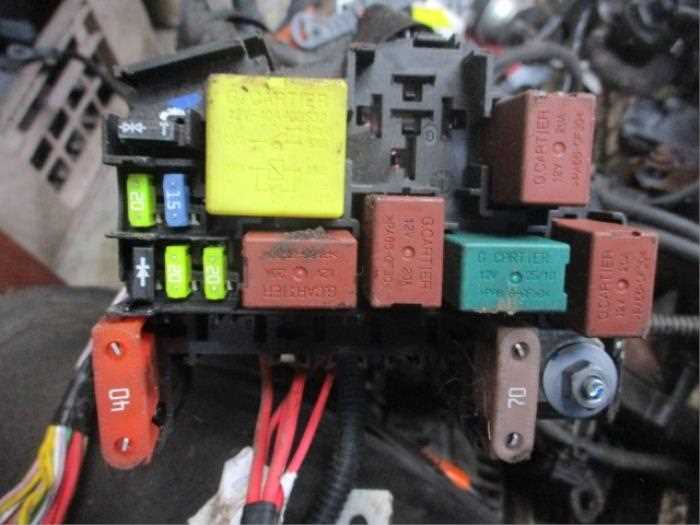

Какие инструменты понадобятся для снятия и проверки реле
Дополнительно стоит подготовить:
- Пинцет с изолированными наконечниками – для извлечения реле из гнезда, если оно сидит плотно;
- Контрольная лампа на 12 В (или светодиодный пробник) – для проверки наличия напряжения на контактах реле без мультиметра;
- Спрей-очиститель электроконтактов (например, Kontakt 60) – для удаления окислов с ножек реле и разъема;
- Фонарик с магнитным креплением – освещение зоны работ, особенно если блок предохранителей расположен в труднодоступном месте.
Избегайте использования металлических инструментов без изоляции – риск короткого замыкания в цепях управления высок. Если реле прикипело к разъему, не применяйте силу: нанесите на контакты WD-40 или аналогичный состав, подождите 5–10 минут и попробуйте извлечь повторно. Для проверки реле методом замены на заведомо исправное используйте только реле с идентичным номером (например, 1J0 906 383 для Octavia Tour 1.6 MPI) – даже схожие по внешнему виду реле других моделей могут иметь разные параметры срабатывания.
Пошаговая инструкция по извлечению реле из блока
На Шкода Октавия Тур реле бензонасоса расположено в монтажном блоке предохранителей под приборной панелью со стороны водителя. Чтобы добраться до него, снимите пластиковую крышку, потянув её на себя за нижний край – фиксаторы освободятся без усилий. Блок маркирован символами и номерами реле; реле бензонасоса обозначено как J17 или R8 (в зависимости от года выпуска). Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание.
Перед установкой нового реле проверьте состояние гнезда: на контактах не должно быть окислов, грязи или оплавлений. При необходимости очистите их сжатым воздухом или мягкой щёткой, избегая использования абразивов. Убедитесь, что новое реле соответствует маркировке старого – на корпусе указаны номинал тока (обычно 20А) и схема подключения. Вставляйте реле строго вертикально, совместив выступы на корпусе с пазами в блоке, до упора.
После установки реле подключите аккумулятор и включите зажигание, не запуская двигатель. Прислушайтесь к звуку работающего бензонасоса – он должен включиться на 2–3 секунды для создания давления в системе. Если насос не срабатывает, повторно проверьте правильность установки реле и целостность предохранителя F17 (15А), который отвечает за цепь бензонасоса. В случае повторной неисправности прозвоните проводку мультиметром на предмет обрыва.
Завершив работы, установите крышку монтажного блока на место, убедившись, что все фиксаторы защёлкнулись. Храните снятое реле в чистом сухом месте – оно может пригодиться в качестве запасной детали. Если проблема с бензонасосом сохраняется, проверьте датчик уровня топлива и сам насос, так как неисправность может быть не связана с реле.
Как проверить работоспособность реле мультиметром или заменой
Для проверки реле бензонасоса мультиметром снимите его с монтажного блока (на Шкода Октавия Тур реле обычно имеет маркировку 100 или 449 и расположено в блоке предохранителей под торпедой слева). Установите мультиметр в режим прозвонки диодов или сопротивления (200 Ом). Подключите щупы к контактам 85 и 86 (управляющая цепь) – сопротивление должно быть в пределах 50–120 Ом. Затем проверьте контакты 30 и 87 (силовая цепь): при подаче напряжения 12 В на контакты 85 и 86 (например, от аккумулятора) между 30 и 87 должно быть нулевое сопротивление. Если значения не соответствуют, реле неисправно.
Быстрая проверка заменой: возьмите заведомо исправное реле с аналогичным номером (например, реле вентилятора или звукового сигнала) и установите его в гнездо бензонасоса. Запустите двигатель – если насос заработает, оригинальное реле подлежит замене. Учитывайте, что при неисправности реле бензонасос может не включаться вообще или работать с перебоями, что проявляется в затруднённом запуске или остановке двигателя на ходу.
Какие ошибки чаще всего возникают при поиске реле на Шкода Октавия Тур
Первая и самая распространённая ошибка – поиск реле бензонасоса в монтажном блоке под капотом. На Октавия Тур первого поколения (1996–2004 гг.) реле топливного насоса (J17) расположено не в основном блоке предохранителей (№283), а в дополнительном блоке реле и предохранителей, который находится за левой боковой облицовкой панели приборов. Многие владельцы тратят время на разборку подкапотного блока, хотя нужный элемент скрыт в салоне.
Вторая ошибка связана с путаницей между реле бензонасоса и реле главного питания (J317). На схемах электропроводки они обозначаются похожими номерами, но выполняют разные функции. Реле J17 отвечает за подачу напряжения на насос при включении зажигания, а J317 – за питание всей системы управления двигателем. Ошибочная замена одного на другое приводит к тому, что насос не запускается, а диагностика показывает отсутствие сигнала на контакте 87 реле.
Третья проблема – игнорирование модификаций автомобиля. На Октавия Тур с двигателями 1.4, 1.6 и 1.8 реле бензонасоса может находиться в разных местах дополнительного блока. Например, на моделях с 1.8-литровым мотором реле иногда устанавливали в отдельном держателе рядом с блоком управления двигателем (ЭБУ), а не в стандартном блоке за панелью. Проверка по VIN-коду или сверка с электросхемой конкретного года выпуска исключает эту ошибку.
Четвёртая ошибка – неверная диагностика состояния реле. Вместо проверки напряжения на контактах 85 и 86 (управляющая цепь) или 30 и 87 (силовая цепь) владельцы сразу меняют реле на новое. При этом причина может крыться в обрыве проводки, окислении контактов разъёма или неисправности ЭБУ. Мультиметр в режиме прозвонки или измерения напряжения помогает точно определить неисправность.
Пятая распространённая ошибка – использование неоригинальных реле. Дешёвые аналоги часто имеют заниженные параметры тока срабатывания или не соответствуют заводским характеристикам. Например, реле J17 должно выдерживать ток до 20 А, но некоторые китайские заменители рассчитаны только на 10–15 А, что приводит к перегреву и выходу из строя. Оригинальный номер реле для Октавия Тур – 1J0 906 383 A или 1J0 906 383 D.
Шестая ошибка – пренебрежение проверкой предохранителя S18 (15 А), который защищает цепь бензонасоса. Даже если реле исправно, перегоревший предохранитель блокирует подачу питания. Он расположен в том же дополнительном блоке за панелью приборов, и его замена занимает меньше минуты. Перед поиском реле всегда проверяйте предохранитель – это сэкономит время и исключит лишние действия.
Что делать, если реле исправно, но бензонасос не работает
Первым шагом проверьте предохранитель бензонасоса. На Шкода Октавия Тур он расположен в монтажном блоке под приборной панелью (слева от рулевой колонки) и обозначен как F22 (15 А). Если предохранитель перегорел, замените его на новый с аналогичным номиналом. Повторное перегорание указывает на короткое замыкание в цепи – требуется диагностика проводки или самого насоса.
Подайте напряжение напрямую на бензонасос, минуя реле. Для этого отсоедините разъем насоса (расположен под задним сиденьем) и подключите к контактам 12 В от аккумулятора через лампу-контрольку. Если насос не запустился, проблема в нем или в проводке. Если заработал – ищите обрыв в цепи между реле и насосом.
Проверьте контакты разъема бензонасоса на окисление или коррозию. Особое внимание уделите пину 1 (плюс) и пину 3 (масса). Зачистите контакты мелкозернистой наждачной бумагой или специальным спреем для электрических соединений. Убедитесь, что фиксаторы разъема не повреждены – плохой контакт часто становится причиной отказа.
Измерьте сопротивление обмотки бензонасоса мультиметром. Подключите щупы к контактам разъема насоса: нормальное значение – 0,5–3 Ом. Если сопротивление стремится к бесконечности, обмотка оборвана. При значении ниже 0,3 Ом возможен межвитковый пробой. В обоих случаях насос подлежит замене.
Прозвоните проводку от реле до насоса. Используйте электрическую схему Октавии Тур: провод от контакта 87 реле (толстый красный с черной полосой) должен идти к пину 1 разъема насоса без обрывов. Проверьте также массу насоса (черный провод, пин 3) – она должна быть надежно закреплена на кузове под задним сиденьем.
Проверьте давление в топливной рампе. Подключите манометр к штуцеру на рампе (для Октавии Тур требуется адаптер под быстросъемное соединение). При включенном зажигании давление должно быть 3,5–4 бар. Если давление отсутствует или ниже нормы, насос не создает нужного напора – замените его или проверьте топливный фильтр на засор.
Оцените состояние топливного фильтра. На Октавии Тур он расположен под днищем, возле правого заднего колеса. Забитый фильтр создает избыточное сопротивление, из-за чего насос не может прокачать топливо. Замените фильтр, если он не менялся более 30 000 км или визуально загрязнен.
Если все проверки не выявили неисправностей, протестируйте блок управления двигателем (ЭБУ). Нарушение сигнала от ЭБУ к реле может блокировать работу насоса. Подключите диагностический сканер и проверьте наличие ошибок по цепи топливного насоса (например, P0230). При необходимости перепрошейте ЭБУ или замените его.
