Ржавчина на крыле автомобиля – не просто косметический дефект, а сигнал о начале коррозии, которая за 6–12 месяцев может проникнуть на глубину до 0,5 мм. Если площадь поражения превышает 10 см² или глубина язв более 0,3 мм, механическая обработка становится обязательной. В противном случае ржавчина продолжит распространяться со скоростью до 0,1 мм в месяц даже под слоем краски.
Первый шаг – определение типа коррозии. Поверхностная ржавчина (тонкий налёт) удаляется за 15–20 минут с помощью преобразователя на основе ортофосфорной кислоты (концентрация 30–40%). Глубокая коррозия (язвы, сквозные отверстия) требует шлифовки металла до чистого слоя с последующей антикоррозийной обработкой. Для этого используют наждачную бумагу с зернистостью P80–P120 или металлическую щётку с проволокой диаметром 0,2–0,3 мм.
Температура окружающей среды при работе должна быть в пределах +15…+25°C – при более низких значениях эффективность химических средств снижается на 30–40%, а при высоких (>30°C) ускоряется испарение растворителей, что приводит к неравномерному нанесению защитных составов. Влажность воздуха не должна превышать 60%, иначе на металле образуется конденсат, провоцирующий повторное окисление.
После удаления ржавчины обязательна обработка грунтом-эпоксидным или кислотным (например, Body 960 или Novol Protect 340). Кислотные грунты наносят слоем 10–15 мкм, они обеспечивают химическую защиту, но требуют перекрытия акриловым грунтом. Эпоксидные составы создают барьер толщиной 20–30 мкм, устойчивый к влаге и механическим повреждениям. Время сушки между слоями – 10–15 минут при +20°C.
Для локального ремонта используют шпатлёвку с алюминиевым наполнителем (например, 3M 05801), которая выдерживает вибрации и температурные перепады. Наносят её слоями не толще 2 мм, иначе возможны трещины. Шлифовка после высыхания – последовательно P80, P180, P320. Перед покраской поверхность обезжиривают антисиликоном (например, PPG DX330) и продувают сжатым воздухом под давлением 4–6 бар.
Какие инструменты и материалы понадобятся для удаления ржавчины
Для механического удаления ржавчины потребуются: наждачная бумага с зернистостью P80–P120 (для грубой зачистки) и P320–P400 (для финишной шлифовки), металлическая щётка с жёсткой щетиной или насадка на дрель (диаметр 6–10 мм), шлифовальная машинка орбитального типа с регулировкой оборотов (до 10 000 об/мин). Дополнительно пригодятся шпатель из нержавеющей стали (ширина 50–70 мм) для удаления рыхлой ржавчины, малярный скотч (шириной 25–50 мм) и полиэтиленовая плёнка для защиты соседних участков кузова. При работе с электроинструментом обязательны защитные очки (класс защиты EN166) и респиратор с фильтром P100.
Химические средства включают преобразователь ржавчины на основе ортофосфорной кислоты (концентрация 15–30%, расход 100–150 мл/м²) или цинковый преобразователь (например, «Цинкарь»), нейтрализатор кислоты (раствор пищевой соды 5–10% или специализированный состав), обезжириватель (антисиликон или уайт-спирит), грунтовка эпоксидная (для металла, 2K-состав) и антикоррозийный грунт (цинконаполненный, толщина слоя 20–30 мкм). Для финальной обработки – шпатлёвка по металлу (двухкомпонентная, с алюминиевым наполнителем) и автоэмаль в баллончике (код цвета по VIN). Инструменты для нанесения: кисть с синтетическим ворсом (ширина 25 мм), шпатель резиновый (для шпатлёвки) и краскопульт с дюзой 1,3–1,5 мм (при профессиональной покраске).
Как подготовить повреждённый участок крыла перед обработкой
Если ржавчина проникла глубоко, примените преобразователь ржавчины на основе ортофосфорной кислоты. Нанесите состав кистью или распылителем, выдержите 10–15 минут (точное время указано на упаковке). Преобразователь превратит оксиды железа в фосфаты, создавая защитный слой. После высыхания удалите остатки преобразователя сухой ветошью – не смывайте водой, чтобы не спровоцировать новую коррозию. При сильном поражении повторите процедуру 2–3 раза, давая каждому слою полностью высохнуть.
- Проверьте глубину повреждения: если металл проржавел насквозь, потребуется сварка или установка ремонтной вставки.
- Защитите соседние детали малярным скотчем и плёнкой, чтобы избежать случайных повреждений при шлифовке.
- Используйте грунт-эпоксид сразу после подготовки – он предотвратит повторное окисление металла.
- При работе с химикатами надевайте перчатки и респиратор: пары ортофосфорной кислоты токсичны.
Пошаговая инструкция по механическому удалению коррозии
Инструменты и расходные материалы:
- Шлифовальная машинка (орбитальная или эксцентриковая) с регулировкой оборотов (8000–12000 об/мин).
- Наждачная бумага: P80 (для грубой зачистки), P180 (промежуточная), P320 (финишная).
- Проволочная щетка (для труднодоступных мест) или насадка на дрель из нержавеющей стали.
- Преобразователь ржавчины на основе ортофосфорной кислоты (например, «Цинкарь» или «Кольчуга»).
- Обезжириватель (антисиликон или уайт-спирит).
- Шпатлевка со стекловолокном (при глубине коррозии более 0,3 мм).
Последовательность действий:
- Установите на шлифмашинку круг P80 и удалите рыхлую ржавчину, двигаясь от центра очага к краям. Не давите на инструмент – работайте на средних оборотах, чтобы не перегреть металл. Глубину зачистки контролируйте визуально: поверхность должна стать матовой, без черных точек.
- Смените круг на P180 и обработайте зону на 2–3 см шире зачищенного участка, сглаживая переходы. Удалите пыль сжатым воздухом или салфеткой без ворса, смоченной в обезжиривателе. Нанесите преобразователь ржавчины кистью, выдержите 10–15 минут до образования серо-белого налета.
- Промойте участок водой, просушите феном. При необходимости заполните углубления шпатлевкой, нанося ее тонкими слоями (не более 2 мм за раз) с промежуточной сушкой 15–20 минут. После высыхания отшлифуйте поверхность кругом P320 до идеальной гладкости. Перед покраской повторно обезжирьте и нанесите грунт.
Как правильно использовать химические преобразователи ржавчины
Преобразователи ржавчины работают за счет химической реакции с оксидами железа, превращая их в стабильные соединения – фосфаты или таннаты. Для эффективного действия активные компоненты (ортофосфорная кислота, танины, цинк) должны контактировать с чистой ржавчиной без слоя грязи или старой краски. Перед нанесением удалите рыхлую ржавчину металлической щеткой или наждачной бумагой с зернистостью P80–P120. Остатки пыли смойте обезжиривателем – уайт-спиритом или антисиликоном.
Температура поверхности и воздуха влияет на скорость реакции. Оптимальный диапазон – +15…+25°C. При температуре ниже +5°C процесс замедляется, а выше +30°C преобразователь может высохнуть до завершения реакции. Наносите состав кистью, валиком или распылителем тонким слоем, избегая подтеков. Избыток средства не усилит эффект, а лишь увеличит время высыхания и расход материала.
Время выдержки зависит от типа преобразователя и толщины ржавчины. Для тонкого слоя коррозии достаточно 10–15 минут, для глубокой – до 24 часов. Следите за изменением цвета: ржавчина должна потемнеть или приобрести сине-черный оттенок. Если поверхность осталась рыжей, нанесите второй слой. Не превышайте рекомендованное время – передержка приведет к образованию липкой пленки, которую сложно удалить.
После завершения реакции нейтрализуйте остатки кислоты. Для составов на основе ортофосфорной кислоты используйте раствор пищевой соды (1 столовая ложка на 1 литр воды) или специальный нейтрализатор. Нанесите его губкой, затем смойте чистой водой и просушите поверхность сжатым воздухом или феном. Без нейтрализации остатки кислоты продолжат разрушать металл под слоем грунта или краски.
Преобразователи с цинком (например, «Цинкарь») требуют особого подхода. После высыхания на поверхности образуется цинковое покрытие, которое нужно зачистить до матового состояния наждачной бумагой P240–P320. Это улучшит адгезию последующих слоев грунта. Если пропустить этот этап, цинковый слой может отслоиться вместе с краской.
Не используйте преобразователи на оцинкованных деталях, алюминии или нержавеющей стали – реакция с этими металлами приведет к повреждению поверхности. Для защиты обработанного участка сразу нанесите эпоксидный грунт, который создаст барьер против влаги. При работе с преобразователями надевайте нитриловые перчатки и респиратор – пары кислоты раздражают дыхательные пути.

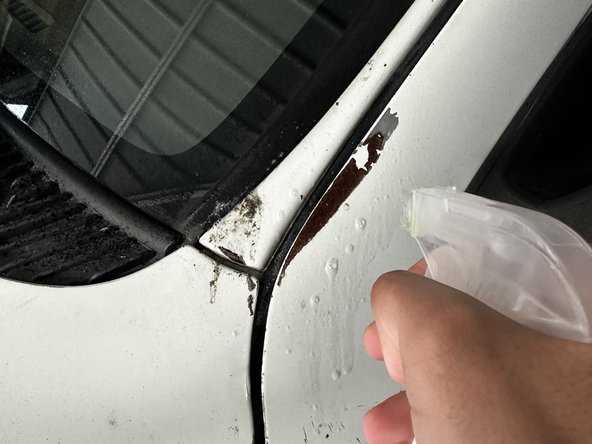

Нанесение грунта и краски для защиты от повторной коррозии
После удаления ржавчины и подготовки поверхности крыла автомобиля ключевым этапом становится нанесение антикоррозийного грунта. Используйте эпоксидный грунт с цинком – он обеспечивает химическую защиту и адгезию к металлу. Наносите его в 2–3 тонких слоя с межслойной сушкой 10–15 минут при температуре +20°C. Избегайте толстых слоёв: они сохнут неравномерно и могут спровоцировать отслоение. Для локальных участков подойдёт аэрозольный грунт, но кисть или краскопульт дают более равномерное покрытие.
Перед покраской зашлифуйте загрунтованную поверхность наждачной бумагой P400–P600, чтобы устранить неровности и улучшить сцепление с краской. Протрите крыло обезжиривателем на спиртовой основе – даже микроскопические загрязнения снижают адгезию. Если на металле остались следы старой краски, используйте адгезионный праймер: он создаёт микрошероховатость, необходимую для надёжного сцепления.
Выбирайте краску, совместимую с грунтом. Для металликов и перламутров подходит акриловая эмаль с отвердителем, для однотонных цветов – алкидная. Наносите первый слой методом «мокрый по мокрому»: тонкий слой краски с минимальным интервалом, чтобы избежать подтёков. Второй и третий слои – с выдержкой 10–15 минут между ними. Температура в помещении должна быть не ниже +18°C, влажность – не выше 60%, иначе краска ляжет пятнами.
Для защиты от УФ-излучения и механических повреждений нанесите лак. Двухкомпонентный полиуретановый лак сохнет быстрее и устойчивее к царапинам, чем акриловый. Распыляйте его в 2 слоя с интервалом 15 минут, держа краскопульт на расстоянии 20–25 см от поверхности. После полного высыхания (24 часа) отполируйте крыло абразивной пастой P1500–P2000, затем финишной полиролью – это уберёт мелкие дефекты и придаст блеск.
Если ржавчина проникала глубоко, после покраски обработайте внутреннюю сторону крыла антикоррозийным составом на основе воска или битума. Наносите его через технологические отверстия с помощью шприца или специальной насадки. Для колёсных арок дополнительно используйте жидкий локер – он защитит от пескоструя и реагентов. Не пренебрегайте герметизацией стыков: даже микроскопические зазоры становятся очагами коррозии.
Через 2–3 недели после покраски проверьте поверхность на наличие пузырей или отслоений. Если они появились, зачистите дефектный участок до металла, повторно загрунтуйте и перекрасьте. Храните автомобиль в сухом гараже или под навесом: первые 30 дней краска набирает прочность, и воздействие влаги или прямых солнечных лучей может нарушить этот процесс.

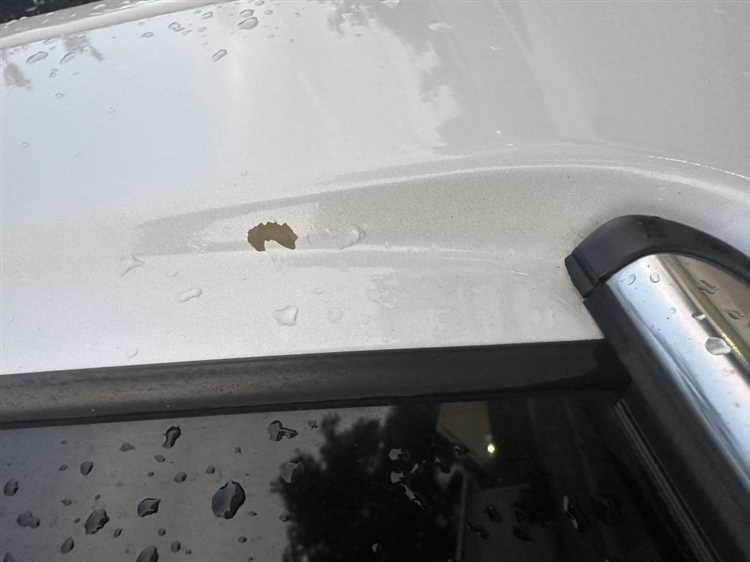

Профилактика появления ржавчины на крыле автомобиля
Наносите защитные составы на чистый и сухой металл: антикоррозийные мастики на битумной или полимерной основе для внутренних поверхностей арок (толщина слоя 1–1.5 мм) и восковые или керамические покрытия для внешних панелей. Для крыльев эффективны составы с ингибиторами коррозии, например, Tectyl 506 или Noxudol 700, которые создают барьер толщиной 50–100 мкм. Обновляйте покрытие раз в 6–12 месяцев – защитный слой истончается на 15–20% за полгода из-за механического воздействия и УФ-излучения.
Проверяйте состояние лакокрасочного покрытия (ЛКП) каждые 3 месяца с помощью магнитного толщиномера: допустимое значение для крыльев – 100–150 мкм. При обнаружении сколов или царапин глубиной более 50 мкм немедленно обрабатывайте их преобразователем ржавчины (например, Цинкарь) и восстанавливайте ЛКП в течение 24 часов. Для точечного ремонта используйте аэрозольные краски с катафорезным грунтом – они обеспечивают адгезию на 30% выше, чем обычные эмали.
Установите подкрылки из АБС-пластика или полипропилена толщиной 2–3 мм – они снижают абразивное воздействие песка и гравия на 70–80%. Для дополнительной защиты внутренних полостей крыльев применяйте инъекционные составы на основе масла или воска (например, Waxoyl), которые заполняют микротрещины и вытесняют влагу. Проводите обработку раз в 2 года, используя пистолет с давлением 4–6 бар для равномерного распределения состава.
