Стрелка на зарядном устройстве для автоаккумулятора – не просто индикатор, а инструмент, который требует правильной интерпретации. Большинство зарядных устройств оснащены аналоговым амперметром, где показания зависят от типа аккумулятора, его состояния и режима зарядки. Например, для стандартного свинцово-кислотного аккумулятора на 60 А·ч оптимальный ток зарядки составляет 6 А (10% от ёмкости). Если стрелка показывает меньше – аккумулятор близок к полной зарядке или повреждён, если больше – возможен перезаряд или неисправность зарядного устройства.
При подключении зарядного устройства стрелка сначала резко отклоняется, затем постепенно снижается. Это нормально: в начале процесса аккумулятор потребляет максимальный ток, но по мере набора заряда сопротивление растёт, и ток падает. Если стрелка остаётся на одном уровне более 2–3 часов, проверьте напряжение на клеммах мультиметром. Для 12-вольтового аккумулятора напряжение в конце зарядки должно быть 14,4–14,8 В (при отключённом зарядном устройстве – 12,6–12,8 В). Превышение этих значений указывает на перезаряд, что сокращает срок службы батареи.
Некоторые зарядные устройства имеют режим десульфатации, при котором стрелка может колебаться или показывать ток ниже номинального. В этом случае важно следить за температурой аккумулятора: если корпус нагревается выше 40°C, зарядку следует прекратить. Также обратите внимание на поведение стрелки при подключении: если она сразу уходит в красную зону (обычно выше 10–15 А для бытовых устройств), возможен короткое замыкание в аккумуляторе или неисправность зарядника.
Для точной оценки состояния аккумулятора используйте правило «трёх измерений»: проверяйте ток зарядки через 30 минут, 2 часа и в конце процесса. Если разница между первым и последним показанием менее 30%, аккумулятор, вероятно, потерял ёмкость и требует замены. В случае, когда стрелка не движется вовсе, проверьте контакты, предохранители и целостность проводов – это частые причины отсутствия зарядки.
Какие типы стрелочных индикаторов встречаются на зарядных устройствах
Стрелочные индикаторы на зарядных устройствах делятся на два основных типа: амперметры и вольтметры. Амперметры измеряют силу тока в амперах, показывая, сколько энергии поступает в аккумулятор. Вольтметры отображают напряжение на клеммах батареи, что помогает оценить степень её заряженности. Часто оба прибора совмещены в одном корпусе, но работают независимо.
Аналоговые амперметры бывают с нулевой отметкой по центру или с началом шкалы слева. Первые позволяют видеть направление тока: стрелка отклоняется вправо при зарядке и влево при разрядке (например, при проверке нагрузки). Вторые показывают только положительные значения, что упрощает контроль зарядного процесса, но лишает возможности диагностировать обратные токи.
Вольтметры на зарядных устройствах обычно имеют шкалу от 0 до 20 В или от 0 до 30 В. Для свинцово-кислотных аккумуляторов рабочий диапазон – 10,5–14,8 В, поэтому важно, чтобы шкала была градуирована с шагом не более 0,5 В. Некоторые модели оснащены цветными секторами: зелёный (12,6–13,8 В) – норма, красный (ниже 12 В) – глубокий разряд, жёлтый (выше 14,4 В) – перезаряд.
Существуют комбинированные индикаторы с двумя стрелками: одна для тока, другая для напряжения. Такие устройства удобны для одновременного контроля параметров, но требуют внимательности – стрелки могут перекрывать друг друга. В профессиональных моделях встречаются индикаторы с подсветкой шкалы, что облегчает считывание показаний в темноте.
Стрелочные индикаторы с механическим демпфером отличаются плавным движением стрелки, что снижает её колебания при пульсациях тока. Это особенно важно для зарядных устройств с импульсным режимом, где показания могут «дрожать». Без демпфера стрелка будет резко дёргаться, затрудняя точную оценку параметров.
Некоторые зарядные устройства оснащены стрелочными индикаторами с логарифмической шкалой. Такие приборы точнее отображают малые токи (например, 0,1–1 А), что полезно при подзарядке или поддержании заряда. Однако для больших токов (5–20 А) линейная шкала удобнее, так как позволяет быстрее оценить отклонения.
Встречаются и специализированные индикаторы, например, для контроля температуры аккумулятора. Они подключаются к термодатчику и показывают отклонения от нормы, предупреждая о перегреве. Такие модели редки в бытовых устройствах, но распространены в промышленных зарядках для тяговых батарей.
При выборе зарядного устройства обращайте внимание на класс точности стрелочного индикатора. Для бытовых нужд достаточно приборов с погрешностью 2,5–4%, но для профессионального использования лучше выбирать модели с точностью 1–1,5%. Также проверяйте, чтобы шкала была чётко градуирована и не имела бликов, мешающих считыванию.

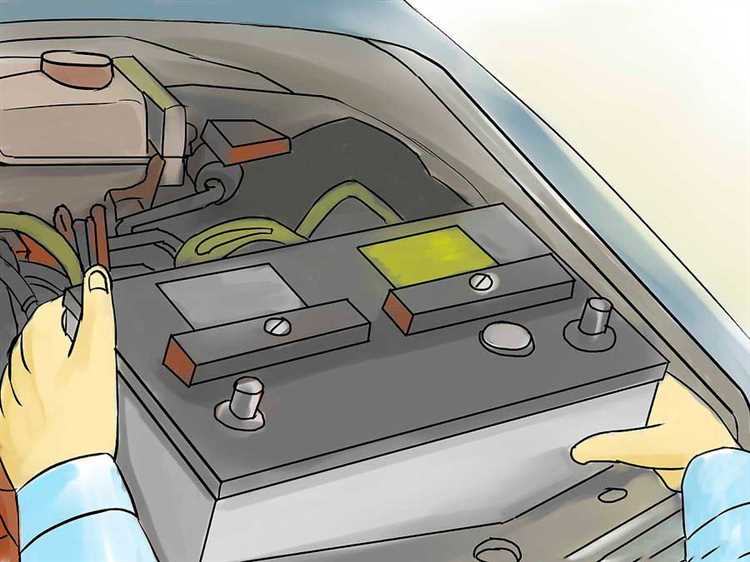

Как правильно подключить зарядное устройство к аккумулятору перед проверкой
Перед подключением зарядного устройства убедитесь, что оно отключено от сети. Работа с подключённым к питанию оборудованием повышает риск короткого замыкания и повреждения аккумулятора. Проверьте напряжение на клеммах АКБ мультиметром: если оно ниже 11,8 В для 12-вольтового аккумулятора, зарядка необходима, но требует особой осторожности из-за возможного глубокого разряда.
Очистите клеммы аккумулятора от окислов и грязи. Используйте металлическую щётку или наждачную бумагу с зернистостью P400–P600. Окислы увеличивают сопротивление контакта, что приводит к некорректным показаниям стрелки зарядного устройства и замедляет процесс зарядки. После очистки протрите клеммы сухой ветошью, чтобы удалить остатки абразива.
- Отсоедините аккумулятор от бортовой сети автомобиля, начиная с минусовой клеммы. Это предотвращает случайное замыкание при работе с плюсовым проводом.
- Если аккумулятор установлен в труднодоступном месте, используйте удлинительные провода с сечением не менее 16 мм² для подключения зарядного устройства.
- При работе в условиях низких температур (ниже -10°C) прогрейте аккумулятор до комнатной температуры – холодные пластины хуже воспринимают заряд.
Подключите зарядное устройство к аккумулятору в строгой последовательности: сначала красный провод к плюсовой клемме, затем чёрный – к минусовой. Обратный порядок чреват искрением и повреждением электронных компонентов зарядника. Убедитесь, что зажимы надёжно фиксируются на клеммах: слабый контакт вызывает падение напряжения и перегрев проводов.
Выставьте на зарядном устройстве параметры, соответствующие типу аккумулятора. Для свинцово-кислотных АКБ с жидким электролитом используйте режим 14,4–14,8 В, для AGM и гелевых – 14,1–14,4 В. Превышение этих значений приводит к кипению электролита и деградации пластин. Если зарядник не имеет регулировки напряжения, проверьте его совместимость с вашим аккумулятором по инструкции.
Включите зарядное устройство в сеть только после проверки всех соединений. Наблюдайте за первыми 5–10 минутами работы: стрелка амперметра должна плавно отклоняться, а корпус аккумулятора – оставаться холодным. Если стрелка резко уходит в крайнее положение или появляется запах горелой изоляции, немедленно отключите устройство и проверьте полярность подключения.
Для точной оценки состояния аккумулятора используйте зарядное устройство с функцией десульфатации или режимом тестирования. Подключите его согласно инструкции, запустите диагностику и сравните полученные данные с эталонными значениями внутреннего сопротивления (для исправного 12-вольтового АКБ – 4–6 мОм). Не полагайтесь только на показания стрелки: совмещайте визуальный контроль с инструментальными измерениями.
Что означают положения стрелки в разных зонах шкалы
Стрелка в красной зоне (0–25% шкалы) сигнализирует о критическом разряде аккумулятора. Напряжение на клеммах при этом падает ниже 11,8 В, что приводит к сульфатации пластин и снижению ресурса батареи. Если стрелка задерживается здесь дольше 10–15 минут при работающем двигателе, проверьте генератор, ремень привода или регулятор напряжения – возможен недозаряд. Для восстановления используйте зарядное устройство с режимом десульфатации, выставив ток не более 10% от ёмкости АКБ (например, 6 А для 60 А·ч).
Зелёная зона (50–75%) – рабочий диапазон, где напряжение держится в пределах 12,4–12,7 В. Это оптимальное состояние для эксплуатации: батарея сохраняет ёмкость, а стартер получает достаточный пусковой ток. Если стрелка регулярно опускается ниже 50% после коротких поездок, увеличьте время вождения до 30–40 минут или подключите зарядное устройство раз в месяц. Избегайте глубоких разрядов – каждый цикл ниже 12 В сокращает срок службы на 2–3%.
Положение стрелки в верхней части шкалы (75–100%) указывает на полный заряд (12,8–13,2 В). Превышение 14,4 В при работающем двигателе свидетельствует о перезаряде, что вызывает кипение электролита и разрушение пластин. В этом случае замените регулятор напряжения или проверьте генератор на пробой диодного моста. Для AGM- и гелевых батарей верхний предел – 14,1 В; превышение ведёт к необратимой потере ёмкости.
Как отличить нормальный процесс зарядки от неисправности по стрелке
Стрелка амперметра на зарядном устройстве должна плавно смещаться к нулю по мере зарядки аккумулятора. В начале процесса при подключении разряженной батареи (11,5–12 В) ток заряда достигает 5–10 А для стандартных 12-вольтовых АКБ емкостью 55–75 А·ч. Через 2–3 часа при напряжении 13,8–14,4 В стрелка должна опуститься до 1–3 А, а к концу зарядки (6–12 часов) – до 0,5 А или ниже. Если стрелка застыла на высоких значениях (5 А и выше) дольше 4 часов, это указывает на сульфатацию пластин или короткое замыкание в банках.
Нормальное поведение стрелки включает:
- Резкий скачок вверх при включении зарядки (до 10–15 А для глубоко разряженных АКБ), затем постепенное снижение.
- Колебания в пределах ±0,5 А при стабилизации напряжения на уровне 14,2–14,6 В.
- Полное опускание к нулю при достижении 100% заряда (напряжение 12,7–12,8 В без нагрузки).
Если стрелка хаотично прыгает или замирает на отметке 2–4 А без снижения, проверьте контакты зарядного устройства и клеммы АКБ на окисление. При напряжении выше 15 В и отсутствии падения тока более 6 часов – вероятен выход из строя реле-регулятора зарядника или необратимая сульфатация батареи.
Тревожные признаки по стрелке:
- Стрелка не движется с момента подключения – обрыв цепи или неисправность зарядного устройства.
- Ток заряда превышает 25% емкости АКБ (например, 15 А для 60 А·ч) – перезаряд или короткое замыкание.
- Стрелка резко падает до нуля, затем возвращается к исходным значениям – плохой контакт или внутренний обрыв в батарее.
- Постоянное значение 0 А при напряжении ниже 12,5 В – АКБ не принимает заряд (сульфатация, разрушение пластин).
Для диагностики отключите зарядное устройство и измерьте напряжение на клеммах АКБ мультиметром. Если через 10 минут оно ниже 12,6 В – батарея не зарядилась. При токе заряда выше 10 А после 5 часов работы проверьте температуру корпуса АКБ: нагрев свыше 40°C сигнализирует о перезаряде или внутреннем дефекте. В таких случаях замените зарядное устройство или протестируйте АКБ нагрузочной вилкой.
Почему стрелка может колебаться или застывать на одном значении
Колебания стрелки на зарядном устройстве чаще всего вызваны нестабильностью тока или напряжения в сети. Если в розетке наблюдаются скачки напряжения (например, из-за работы мощных электроприборов), зарядное устройство не успевает корректировать выходные параметры, что приводит к рывкам стрелки. Особенно это заметно у недорогих моделей без стабилизации. Проверьте напряжение в сети мультиметром – нормальным считается диапазон 220–230 В ±10%.
Застывание стрелки на одном значении может сигнализировать о неисправности самого амперметра или внутренних цепей зарядного устройства. В дешёвых моделях часто используются аналоговые индикаторы с низкой чувствительностью, которые «залипают» из-за механического износа или загрязнения подвижных частей. Если стрелка не реагирует на изменение режимов зарядки (например, при переключении с 6 А на 2 А), разберите корпус и осмотрите механизм – возможно, потребуется очистка контактов спиртом.
Ещё одна причина – переход аккумулятора в режим насыщения. При достижении 80–90% заряда большинство свинцово-кислотных батарей снижают ток поглощения, и стрелка амперметра может зависнуть на уровне 0,5–1 А, даже если зарядное устройство выдаёт номинальные 5–6 А. Это нормально для батарей с жидким электролитом, но для AGM или гелевых аккумуляторов такое поведение может указывать на сульфатацию пластин. Проверьте плотность электролита ареометром – если она выше 1,27 г/см³, батарея заряжена полностью.
Короткое замыкание в одной из банок аккумулятора также приводит к фиксации стрелки. При этом напряжение на клеммах может оставаться в пределах 12,6–12,8 В, но ток заряда резко падает до 0,1–0,3 А. Диагностировать проблему можно с помощью нагрузочной вилки: если при подключении напряжение одной из банок проседает ниже 1,7 В, банка неисправна. Восстановлению такие аккумуляторы не подлежат – требуется замена.
Неправильно выбранный режим зарядки вызывает как колебания, так и зависание стрелки. Например, при попытке зарядить 60-амперный аккумулятор током 2 А стрелка будет медленно ползти вверх, а при токе 10 А – резко подскакивать и падать из-за срабатывания защиты. Оптимальный ток заряда – 10% от ёмкости батареи (для 60 А·ч – 6 А). Если зарядное устройство не поддерживает регулировку тока, используйте промежуточный резистор или реостат для снижения нагрузки.
Окисление клемм или плохой контакт в цепи зарядки создаёт дополнительное сопротивление, из-за чего стрелка амперметра может хаотично дёргаться или замирать на низких значениях. Измерьте падение напряжения на клеммах при подключённой нагрузке: если оно превышает 0,1 В, очистите контакты наждачной бумагой (зернистость 400–600) и обработайте их токопроводящей смазкой. Также проверьте целостность проводов – обрыв жил или повреждение изоляции приводит к аналогичным симптомам.
Температурные условия влияют на поведение стрелки. При низких температурах (ниже –10°C) внутреннее сопротивление аккумулятора возрастает, и ток заряда падает, даже если зарядное устройство выдаёт номинальные параметры. Стрелка может застыть на значении 1–2 А, хотя батарея заряжается крайне медленно. В таких случаях рекомендуется прогреть аккумулятор до комнатной температуры перед зарядкой или использовать устройства с температурной компенсацией (например, CTEK MXS 5.0).
Неисправность диодного моста или трансформатора в зарядном устройстве приводит к неравномерной подаче тока, что вызывает рывки стрелки. Проверить работоспособность можно с помощью осциллографа: на выходе исправного устройства должен быть ровный постоянный ток без пульсаций. Если осциллографа нет, подключите к зарядному устройству лампу накаливания мощностью 55 Вт – при исправной работе лампа должна гореть ровно, без мерцания. При обнаружении неисправностей замените диодный мост или трансформатор.
Какие показания стрелки указывают на полный заряд аккумулятора
Стрелка на зарядном устройстве для автомобильного аккумулятора показывает степень заряда через силу тока или напряжение. При полном заряде стандартного свинцово-кислотного аккумулятора на 12 В стрелка должна находиться в зоне, соответствующей напряжению 14,4–14,8 В при токе заряда не выше 0,5–1 А. Эти значения зависят от типа зарядного устройства: автоматические модели отключаются самостоятельно, а у ручных нужно следить за показаниями.
Для кальциевых аккумуляторов (Ca/Ca) полный заряд достигается при напряжении 16–16,5 В. Если стрелка зарядного устройства не доходит до этого уровня, аккумулятор не зарядится полностью, что сократит его срок службы. При этом ток должен упасть до 0,1–0,3 А – это сигнал о завершении процесса.
У гелевых и AGM-аккумуляторов параметры другие. Стрелка должна показывать напряжение 14,2–14,6 В при токе 0,1–0,5 А. Превышение этих значений приводит к повреждению электролита. Если зарядное устройство не поддерживает режим для AGM, использовать его нельзя – это приведёт к перезаряду.
На аналоговых зарядных устройствах стрелка при полном заряде обычно устанавливается в зелёной зоне или на отметке «Full». На цифровых моделях индикация может быть в виде надписи или мигающего светодиода. Важно сверяться с инструкцией к устройству: некоторые модели показывают не напряжение, а процент заряда.
Если стрелка зарядного устройства долго держится на одном уровне (например, 13,8 В при токе 2–3 А), это указывает на неисправность аккумулятора или зарядника. Возможные причины:
- сульфатация пластин;
- короткое замыкание в банках;
- неисправность реле-регулятора зарядного устройства.
При заряде обслуживаемого аккумулятора дополнительно проверяют плотность электролита ареометром. Для полностью заряженного аккумулятора она должна составлять 1,27–1,28 г/см³ при температуре +25°C. Если плотность ниже, даже при правильных показаниях стрелки заряд неполный.
Некоторые зарядные устройства имеют режим десульфатации, при котором напряжение может подниматься до 15–16 В с периодическим снижением тока. В этом случае стрелка будет колебаться, но это нормально. Главное – не превышать время десульфатации, указанное в инструкции (обычно 2–4 часа).
После достижения полного заряда отключите аккумулятор от зарядного устройства в течение 10–15 минут. Это позволит стабилизировать напряжение. Если сразу подключить нагрузку, показания могут временно снизиться на 0,2–0,5 В, что нормально. Повторный замер через час должен показать 12,6–12,8 В на клеммах.
Как проверить точность работы стрелочного индикатора зарядного устройства
Подключите мультиметр в режиме измерения постоянного тока (DC) параллельно клеммам аккумулятора, не отсоединяя зарядное устройство. Сравните показания стрелочного индикатора с данными мультиметра: допустимое отклонение не должно превышать ±5% от номинального значения тока зарядки. Например, если индикатор показывает 6 А, а мультиметр – 5,7–6,3 А, прибор работает корректно. Для проверки напряжения переключите мультиметр в режим DCV 20 В и замерьте напряжение на клеммах: при зарядке 12-вольтового аккумулятора оно должно составлять 13,8–14,4 В в зависимости от режима.
Используйте эталонный амперметр или токовые клещи для калибровки. Подключите их последовательно в цепь зарядки и зафиксируйте показания при разных положениях регулятора тока. Если разница между стрелочным индикатором и эталонным прибором стабильно превышает 10%, требуется настройка или ремонт зарядного устройства. Обратите внимание на механические факторы: проверьте, не заедает ли стрелка, не смещена ли шкала, и очистите контакты потенциометра от пыли и окислов.
Для проверки в динамике подключите нагрузку (например, автомобильную лампу 55 Вт) параллельно аккумулятору во время зарядки. Стрелка индикатора должна плавно реагировать на изменение тока, а мультиметр – подтверждать эти колебания. Если индикатор «залипает» или дает скачкообразные показания, замените подстроечный резистор или механизм стрелки. При отсутствии реакции на регулировку тока проверьте целостность обмотки амперметра и цепей питания.
Что делать, если стрелка показывает аномальные значения при зарядке
Первым шагом отключите зарядное устройство от сети и аккумулятора. Проверьте целостность проводов и клемм: окисление, трещины или неплотное соединение искажают показания. Если на клеммах обнаружен белый налёт (сульфат свинца), очистите их смесью воды и пищевой соды (1 ст. ложка на 200 мл) с помощью жёсткой щётки. Измерьте напряжение на клеммах мультиметром: при отключённом зарядном устройстве оно должно быть в пределах 12,4–12,7 В для исправного аккумулятора. Значения ниже 11,8 В указывают на глубокий разряд или неисправность.
Если стрелка зарядного устройства хаотично дёргается или зашкаливает, проверьте:
- Тип зарядного устройства – автоматическое или ручное. Для ручных устройств установите ток заряда на уровне 10% от ёмкости АКБ (например, 6 А для 60 А·ч). Превышение тока вызывает перегрев и ложные показания.
- Температуру аккумулятора. При нагреве выше +45°C снизьте ток заряда вдвое или прервите процесс. Используйте термопару или инфракрасный термометр для контроля.
- Состояние предохранителей в зарядном устройстве. Перегоревший предохранитель может вызывать нестабильную работу.
При стабильно высоких показаниях (например, 15–16 В) на протяжении 30+ минут отключите зарядку и проверьте аккумулятор на короткое замыкание. Подключите мультиметр в режиме измерения напряжения к клеммам и наблюдайте за значениями: падение напряжения ниже 10 В за 1–2 часа после отключения зарядки указывает на внутреннее замыкание банок. В этом случае АКБ подлежит замене. Если напряжение держится, но стрелка зарядного устройства завышает показания, замените само устройство – неисправен встроенный амперметр или схема контроля.
