Педаль газа – не просто рычаг, а ключевой элемент системы управления двигателем, преобразующий механическое усилие водителя в электрический или механический сигнал. В современных автомобилях с электронным управлением (ЕСУД) она работает как потенциометр или датчик Холла, генерируя напряжение от 0,5 до 4,5 В в зависимости от положения. В механических системах (устаревшие модели) педаль связана с дроссельной заслонкой через тросик, напрямую регулируя подачу воздуха.
В электронных системах сигнал с педали поступает в блок управления двигателем (ЭБУ), где обрабатывается с учетом данных с датчиков кислорода, массового расхода воздуха (MAF) и положения коленвала. ЭБУ корректирует подачу топлива и угол опережения зажигания, оптимизируя соотношение воздух-топливо (λ=1 для бензиновых двигателей). Задержка реакции на нажатие педали в современных авто составляет 50–150 мс – это время обработки сигнала и активации исполнительных механизмов.
В дизельных двигателях педаль газа управляет не дроссельной заслонкой (её часто нет), а топливным насосом высокого давления (ТНВД) или форсунками через систему Common Rail. Давление впрыска может достигать 2500 бар, а точность дозировки топлива – 1 мг на цикл. В гибридных автомобилях педаль газа дополнительно взаимодействует с электродвигателем, перераспределяя нагрузку между ДВС и батареей в зависимости от режима езды.
Неисправности педали газа проявляются в виде провалов при разгоне, плавающих оборотах или ошибках ЭБУ (например, P2135 – рассогласование сигналов датчиков положения). Диагностика включает проверку сопротивления потенциометра (должно быть 1–10 кОм) или напряжения на контактах разъема. В механических системах критичен износ тросика – его удлинение на 5 мм может привести к неполному открытию дросселя. Регулярная очистка контактов и калибровка датчика (при наличии функции) продлевает срок службы системы.
Как работает педаль газа: устройство и процессы
ЭБУ обрабатывает сигнал от педали газа, сопоставляя его с данными от других датчиков: MAF (массового расхода воздуха), MAP (абсолютного давления во впускном коллекторе) и TPS (положения дроссельной заслонки). Алгоритмы учитывают температуру двигателя, обороты коленвала и даже режим работы коробки передач. Например, при резком нажатии педали на холодном двигателе ЭБУ может ограничить подачу топлива, чтобы избежать детонации. В гибридных автомобилях сигнал дополнительно корректируется системой рекуперации энергии, которая перераспределяет нагрузку между ДВС и электромотором.
Дроссельная заслонка – ключевой исполнительный механизм, регулирующий количество воздуха, поступающего в цилиндры. В электронных системах она управляется шаговым двигателем или сервоприводом, который получает команды от ЭБУ. Зазор между заслонкой и корпусом дросселя критически важен: даже 0,5 мм отклонения могут привести к нестабильным холостым оборотам или провалам при разгоне. В некоторых моделях (например, BMW с системой Valvetronic) дроссельная заслонка отсутствует вовсе – воздух регулируется подъемом клапанов, что повышает КПД на 10–15%.
Неисправности педали газа часто проявляются в виде задержки отклика (лаг), рывков или самопроизвольного изменения оборотов. Основные причины: окисление контактов потенциометра (сопротивление растет на 20–30% при загрязнении), износ тросика (растяжение до 5 мм на 100 тыс. км) или сбой в программном обеспечении ЭБУ. Диагностика начинается с проверки кодов ошибок сканером (например, P2135 – несоответствие сигналов датчиков положения педали). При замене датчика важно использовать оригинальные запчасти: аналоги могут иметь разброс параметров до 15%, что нарушит калибровку системы.
Для продления срока службы педали газа рекомендуется избегать резких нажатий на холодном двигателе (ускоряет износ тросика или потенциометра) и регулярно очищать контакты датчика спиртосодержащим раствором. В автомобилях с электронной педалью полезно проводить адаптацию дроссельной заслонки каждые 30–50 тыс. км – процедура занимает 5 минут и выполняется через диагностический разъем. Владельцам механических систем стоит проверять натяжение тросика: провисание более 2 мм приводит к неполному открытию заслонки и потере мощности до 8%.
Из чего состоит механическая педаль газа и как передается усилие
- Педаль – металлическая или пластиковая платформа с возвратной пружиной, закрепленная на оси вращения. Стандартный ход педали составляет 50–70 мм, а усилие нажатия – 15–30 Н (1,5–3 кгс).
- Трос газа – стальной многожильный трос в защитной оболочке (обычно диаметром 1,5–2,5 мм) с наконечниками из цинкового сплава или стали. Длина троса варьируется от 1,2 до 2,5 м в зависимости от модели автомобиля.
- Регулятор натяжения – резьбовая муфта или эксцентрик для компенсации растяжения троса. Критический износ троса – удлинение более 5 мм на метр длины.
- Кронштейн крепления – металлическая пластина с отверстиями под болты М6–М8, фиксирующая оболочку троса на кузове или двигателе.
Передача усилия начинается с нажатия на педаль, которая через ось вращения тянет трос. Трос, проходя через оболочку, передает линейное движение на сектор дроссельной заслонки. Оболочка троса выполняет роль направляющей и защищает от грязи, но при износе внутреннего тефлонового покрытия увеличивается трение – допустимый люфт не более 1 мм на 30 см длины. Натяжение троса критично: слабое приводит к запаздыванию реакции двигателя, чрезмерное – к самопроизвольному открытию заслонки.
На стороне дроссельной заслонки трос крепится к рычагу через шарнирный наконечник или вилку. В системах с карбюратором трос воздействует напрямую на ось заслонки, в инжекторных – через промежуточный рычаг или потенциометр (датчик положения дросселя). Угол поворота заслонки при полном нажатии педали – 70–90°, при этом зазор между заслонкой и корпусом не должен превышать 0,05 мм. Для проверки натяжения троса рекомендуется отсоединить его от заслонки и измерить свободный ход педали – он должен составлять 3–5 мм.
Обслуживание механической педали газа включает смазку троса каждые 20 000 км пробега (использовать силиконовую смазку или тефлоновый спрей), проверку креплений кронштейнов и регулировку натяжения. При замене троса выбирать аналоги с запасом прочности не менее 500 Н (50 кгс) и антикоррозийным покрытием. Износ педали проявляется скрипом или заеданием – в этом случае заменить возвратную пружину или смазать ось вращения.
Роль электронного датчика положения педали в современных автомобилях
Электронный датчик положения педали газа (TPS или APP) заменил механическую связь между педалью и дроссельной заслонкой в автомобилях с электронным управлением двигателем (ЕСМ). Он преобразует угол нажатия педали в аналоговый или цифровой сигнал, который поступает в блок управления. Современные датчики используют бесконтактные технологии, такие как эффект Холла или магниторезистивные элементы, что исключает износ и повышает точность до ±0,5% от полного диапазона. Например, в системах Bosch ME(D)17 сигнал обрабатывается с частотой 100 Гц, обеспечивая мгновенную реакцию двигателя на изменение положения педали.
Датчик состоит из двух независимых потенциометров или сенсоров, работающих в противофазе. Это дублирование необходимо для диагностики неисправностей: если разница между сигналами превышает 5–10%, ЭБУ переходит в аварийный режим, ограничивая мощность двигателя. В автомобилях с системами старт-стоп, таких как Volkswagen с платформой MQB, датчик интегрирован с модулем управления педалью, что позволяет экономить до 0,3 л топлива на 100 км за счет оптимизации момента отключения двигателя.
Неисправности датчика проявляются в виде провалов при разгоне, нестабильных холостых оборотах или включении индикатора «Check Engine» с кодами P0120–P0124. Для диагностики используют сканеры с поддержкой протокола CAN, например Launch X431, которые считывают напряжение сигналов: в норме при отпущенной педали оно составляет 0,5–0,9 В, при полном нажатии – 4,5–4,9 В. Замена датчика требует калибровки: в большинстве случаев достаточно выполнить процедуру «обучения» через диагностический разъем, но для некоторых моделей (например, Toyota с системой D-4S) требуется специальное оборудование для инициализации.
При выборе датчика для замены предпочтение отдают оригинальным деталям или аналогам с сертификацией AEC-Q100. Неоригинальные датчики часто имеют погрешность более 2%, что приводит к неравномерной работе двигателя. В автомобилях с турбонаддувом, таких как BMW N57, некорректные показания датчика могут вызвать преждевременный износ турбины из-за неправильного расчета момента впрыска. После установки рекомендуется проверить адаптацию дроссельной заслонки: в системах Delphi это делается через параметр «Throttle Position Adaptation» в режиме диагностики.

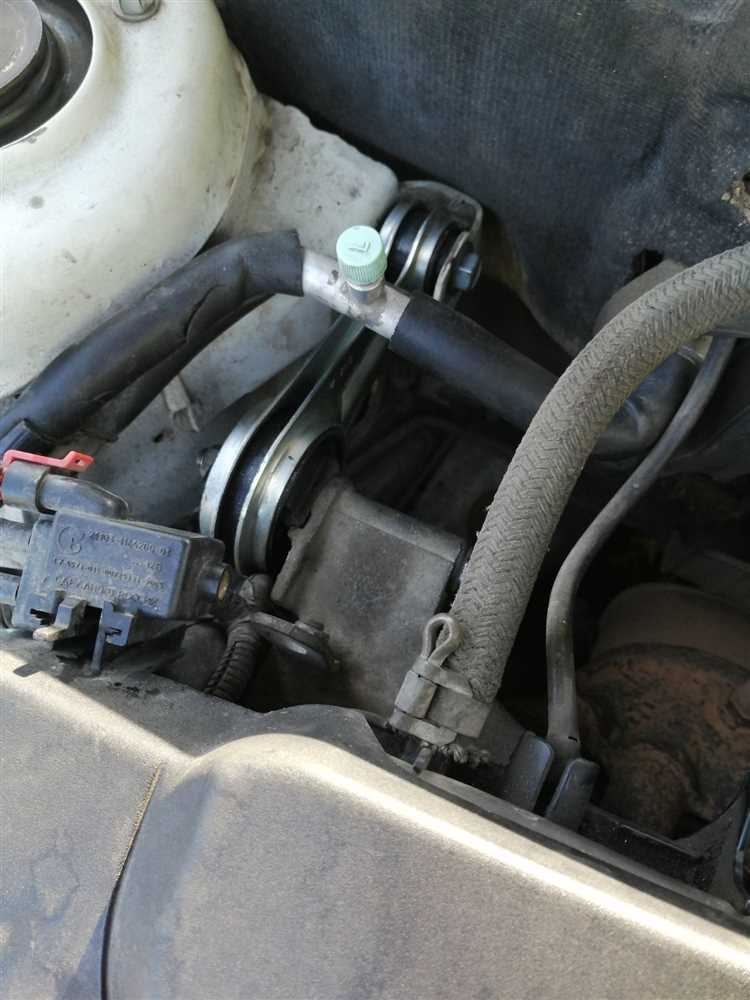

Как дроссельная заслонка регулирует подачу воздуха в двигатель
В бензиновых двигателях дроссельная заслонка напрямую влияет на состав топливно-воздушной смеси: при открытии на 10% расход воздуха возрастает в 3–5 раз, что требует пропорционального увеличения подачи топлива через форсунки. В дизельных моторах её роль вторична – основной контроль над мощностью осуществляется изменением количества впрыскиваемого топлива, а заслонка используется для регулировки рециркуляции отработавших газов (EGR) или создания разрежения в вакуумных системах. Для точной работы заслонки критически важна чистота канала: отложения масла и сажи на стенках могут уменьшить эффективное сечение на 15–20%, что приводит к провалам при разгоне и увеличению расхода топлива на 5–8%.
При обслуживании дроссельного узла рекомендуется проверять люфт оси заслонки (не более 0,1 мм) и сопротивление датчика положения (для потенциометрических – 1,5–3 кОм, для бесконтактных – 0,5–1,5 кОм). После чистки или замены требуется адаптация заслонки через диагностический сканер: процедура сбрасывает накопленные ЭБУ корректировки и восстанавливает базовые параметры холостого хода. В системах с механическим приводом (тросовым) важно контролировать натяжение троса – чрезмерное натяжение увеличивает усилие на педали на 30–40%, а провисание приводит к запаздыванию реакции двигателя на 0,2–0,4 секунды.
Процесс формирования топливовоздушной смеси при нажатии на педаль
Нажатие на педаль газа запускает цепочку сигналов, начинающуюся с датчика положения дроссельной заслонки (TPS). Этот датчик, обычно резистивного типа с погрешностью ±0,5%, передаёт в ЭБУ данные о степени открытия заслонки с частотой до 100 раз в секунду. При резком нажатии сигнал изменяется скачкообразно, что вынуждает блок управления мгновенно корректировать подачу топлива через форсунки, увеличивая время их открытия с базовых 2–5 мс до 10–15 мс в зависимости от нагрузки. Параллельно регулятор давления топлива поддерживает разницу в 3–4 бара между топливной рампой и впускным коллектором, обеспечивая стабильное распыление.
Воздушный поток, проходящий через дроссельную заслонку, измеряется датчиком массового расхода воздуха (MAF) или датчиком абсолютного давления (MAP). MAF, использующий нагреваемый провод или плёночный элемент, фиксирует расход с точностью до 1–2% и передаёт данные в ЭБУ для расчёта стехиометрического соотношения (14,7:1 для бензина). При нажатии педали на 50% от хода заслонка открывается на 30–40°, увеличивая объём воздуха на 200–300% по сравнению с холостым ходом. ЭБУ корректирует подачу топлива, учитывая температуру воздуха (датчик IAT) и атмосферное давление, чтобы избежать обеднения смеси на высоте свыше 1000 м над уровнем моря.
Формирование смеси завершается в цилиндре, где топливо распыляется под давлением 350–2000 бар (в системах непосредственного впрыска) через форсунки с углом распыла 60–90°. Для оптимального сгорания при резком ускорении ЭБУ временно обогащает смесь до соотношения 12:1, компенсируя задержку поступления воздуха из-за инерционности впускного тракта. В турбированных двигателях дополнительно учитывается давление наддува: при 1,5 бара время впрыска увеличивается на 30–40%, а угол опережения зажигания сдвигается на 5–8° для предотвращения детонации.
