Бензонасос на Ниссан Ноут (E11, первое поколение, 2005–2013 гг.; E12, второе поколение, 2012–2020 гг.) установлен внутри топливного бака. Конструкция предусматривает доступ к нему через лючок в салоне, расположенный под задним сиденьем. На моделях с двигателями HR16DE (1.6 л) и CR14DE (1.4 л) расположение идентично, но крепление модуля может отличаться – на HR16DE чаще встречается фиксация на 8 болтах, на CR14DE – на 6.
Лючок бензонасоса закрыт пластиковой крышкой, закреплённой на герметике или винтах. На моделях до 2010 года герметик может быть затвердевшим – для снятия используйте плоскую отвёртку с тонким жалом, чтобы не повредить кузов. Под крышкой находится топливный модуль, объединённый с датчиком уровня топлива и фильтром грубой очистки. Перед демонтажем обязательно сбросьте давление в системе: отсоедините разъём бензонасоса (под задним сиденьем) и заведите двигатель, чтобы он заглох.
На Ниссан Ноут E12 (рестайлинг 2016 года) лючок может быть скрыт под шумоизоляцией – её придётся аккуратно разрезать. Проводка к модулю подключается через один разъём, но на некоторых экземплярах встречается дополнительный штекер для датчика уровня топлива. При обратной установке замените уплотнительное кольцо модуля (артикул 17342-4M400) – оно часто деформируется при демонтаже.
Работайте в хорошо проветриваемом помещении: пары бензина токсичны. Не курите и не используйте открытый огонь в радиусе 5 метров. Если модуль не поддаётся извлечению, проверьте наличие защёлок по периметру – на E12 они могут быть скрыты под пластиковыми накладками. Для очистки посадочного места используйте безворсовую ветошь и бензин – не применяйте растворители или абразивы.
Расположение бензонасоса на Ниссан Ноут: подробная инструкция
Бензонасос на Ниссан Ноут (E11, первое поколение, 2005–2012 гг.) расположен внутри топливного бака и интегрирован в единый модуль с датчиком уровня топлива и фильтром грубой очистки. Доступ к нему осуществляется через лючок в полу салона, который находится под задним сиденьем. На моделях с кузовом хэтчбек сиденье снимается полностью, а на универсалах – откидывается вперед. Лючок закреплен на герметике и четырех винтах под крестовую отвертку (размер PH2). Перед началом работ обязательно сбросьте давление в топливной системе, отсоединив предохранитель бензонасоса (№15 в блоке под капотом) и запустив двигатель до остановки.
Для демонтажа модуля потребуется специальный съемник или плоская отвертка с широким жалом – кольцевая гайка фиксируется на пластиковых защелках. Вращать её нужно против часовой стрелки, прилагая усилие, но без рывков, чтобы не повредить корпус. После снятия гайки аккуратно извлеките модуль, наклонив его под углом 45 градусов, чтобы не погнуть поплавок датчика уровня топлива. Обратите внимание: на дне бака может оставаться до 1–1,5 литров бензина – заранее подготовьте емкость для слива.
На моделях с двигателями HR16DE (1.6 л) и CR14DE (1.4 л) конструкция модуля идентична, но на версиях с газобаллонным оборудованием (ГБО) встречаются модифицированные насосы с дополнительным штуцером для обратки. Перед разборкой сфотографируйте расположение проводов и шлангов: основной разъем питания имеет 4 контакта (два силовых, два для датчика), а топливопровод крепится на быстросъемном фиксаторе. При обратной сборке замените резиновое уплотнительное кольцо лючка – артикул оригинальной детали 17342-4M000.
Если после установки нового насоса двигатель запускается с задержкой или глохнет, проверьте герметичность соединений и правильность подключения проводки. Насос должен работать бесшумно – гул или свист указывают на засор фильтра грубой очистки или износ подшипников. При замене фильтра тонкой очистки (расположен под днищем возле правого заднего колеса, артикул 16400-4M000) учтите, что на автомобилях старше 10 лет пластиковые штуцеры становятся хрупкими – используйте тепловой пистолет для размягчения материала перед демонтажем.
В случае затрудненного пуска после длительного простоя проверьте обратный клапан насоса: подайте напряжение 12 В напрямую на контакты модуля (красный – плюс, черный – минус) и прослушайте характерный жужжащий звук. Если клапан не держит давление, топливо стекает в бак, и двигатель требует длительной прокрутки стартером. Для диагностики используйте манометр с переходником на штуцер топливной рампы – рабочее давление должно составлять 3,2–3,5 бар на холостом ходу и не падать ниже 2,8 бар в течение 10 минут после остановки двигателя.
Какие инструменты понадобятся для доступа к бензонасосу
Для снятия бензонасоса на Ниссан Ноут потребуется минимальный набор инструментов, но с конкретными характеристиками. Основной – торцевой ключ на 10 мм с удлинителем (не менее 10 см), так как крепёжный фланец расположен глубоко в колодце. Обязательна трещотка с мелким шагом зубьев (например, 72 зуба) для работы в ограниченном пространстве. Дополнительно понадобятся плоская отвёртка с шириной жала 5–7 мм для отсоединения электрического разъёма и пластиковый монтажный клин (или аналогичный инструмент из нейлона) – металлические лопатки могут повредить пластиковые защёлки топливного модуля.
Для безопасного демонтажа необходимы: резиновые перчатки (бензин разъедает кожу), защитные очки (возможны брызги топлива при снятии шлангов) и огнетушитель класса B (на случай возгорания паров). Шланги подачи и обратки фиксируются пружинными хомутами – для их снятия используйте специальные клещи с узкими губками (например, Knipex 87 01 125). Если хомуты закисли, пригодится проникающая смазка типа WD-40 или Liquid Wrench, но наносить её нужно за 10–15 минут до начала работ.
Для проверки состояния насоса после извлечения потребуется мультиметр с диапазоном измерения сопротивления до 200 Ом – обмотка электродвигателя должна показывать 0,5–2 Ом. Если планируется замена фильтра грубой очистки (сетки), подготовьте новый оригинальный фильтр (артикул 17040-4M000) и герметик для топливных систем (например, Loctite 5920), так как прокладка фланца часто деформируется при демонтаже.
Где находится бензобак и как снять заднее сиденье
Бензобак на Nissan Note расположен под задним сиденьем, ближе к правому борту автомобиля. Его крышка находится под ковровым покрытием салона, за спинкой заднего дивана. Чтобы получить доступ к бензонасосу, необходимо сначала демонтировать заднее сиденье: потяните вверх переднюю часть подушки сиденья (она крепится на двух металлических защёлках), затем снимите её полностью. После этого отогните шумоизоляцию и открутите пластиковую крышку бензобака, закреплённую четырьмя винтами под крестовую отвёртку.
Важно: перед началом работ сбросьте давление в топливной системе, сняв предохранитель бензонасоса (F14 в блоке под капотом) и запустив двигатель до его остановки. Отсоедините клемму аккумулятора, чтобы исключить случайное искрообразование. При снятии сиденья не тяните за обивку – используйте только металлические крепления, иначе можно повредить пластиковые фиксаторы.
Как демонтировать лючок бензонасоса без повреждений
Лючок бензонасоса на Ниссан Ноут расположен под задним сиденьем, закреплён на пластиковых защёлках и герметизирующем слое битумной мастики. Перед началом работ сбросьте давление в топливной системе: отсоедините предохранитель бензонасоса (№15 в монтажном блоке под капотом), запустите двигатель и дайте ему заглохнуть. Отключите клемму «минус» аккумулятора, чтобы исключить случайное искрение.
Поднимите заднее сиденье, откинув его вперёд до упора. На полу кузова вы увидите овальный или круглый лючок, прикрытый ковролином. Аккуратно подденьте край ковролина плоской отвёрткой, избегая резких движений – материал легко рвётся. Отогните его полностью, чтобы открыть доступ к лючку.
Осмотрите периметр лючка: по краям нанесён слой чёрной мастики толщиной 2–3 мм. Для её размягчения используйте строительный фен, прогревая поверхность до 50–60°C в течение 1–2 минут. Не перегревайте – при температуре выше 80°C мастика теряет адгезию и может стечь. Альтернатива – нанести на стык лючка и кузова растворитель (уайт-спирит или бензин «Калоша») с помощью шприца, выждав 5–7 минут.
Вставьте плоскую отвёртку с шириной лезвия 5–7 мм в зазор между лючком и кузовом. Начинайте с угла, где мастика тоньше. Плавно надавливайте, пока не услышите щелчок – это сработала первая защёлка. Повторите действие по периметру, чередуя стороны, чтобы избежать перекоса. Если лючок не поддаётся, проверьте наличие скрытых винтов под пластиковыми заглушками – на некоторых модификациях они есть.
После освобождения защёлок подденьте лючок снизу руками, приподнимая его равномерно. Не тяните вверх резко – на обратной стороне могут оставаться провода датчика уровня топлива или разъёмы. Если лючок застрял, снова прогрейте мастику феном и попробуйте покачать его из стороны в сторону, не прилагая чрезмерных усилий.
Сняв лючок, очистите остатки мастики с кузова и самого лючка пластиковым скребком или деревянной лопаткой. Не используйте металлические инструменты – они царапают лакокрасочное покрытие. Для удаления липких следов примените салфетку, смоченную в уайт-спирите, затем протрите поверхность насухо. Храните лючок в чистом месте, защищённом от пыли и механических повреждений.
Перед обратной установкой нанесите на край лючка новый слой герметика. Подойдёт автомобильный герметик на основе бутилкаучука (например, ABRO 999) или оригинальная мастика Nissan 999MP-AB002. Равномерно распределите состав по периметру слоем 2–3 мм, отступив 5 мм от края. Дайте герметику подсохнуть 10–15 минут, чтобы он стал липким, но не затвердел.
Установите лючок на место, совместив защёлки с пазами в кузове. Надавите по периметру с усилием 5–7 кг, пока не услышите характерные щелчки. Проверьте герметичность, залив в бак 10–15 литров топлива и осмотрев стык на предмет протечек. Если герметик выступил наружу, удалите излишки до затвердевания. Верните на место ковролин и сиденье, зафиксировав их штатными креплениями.

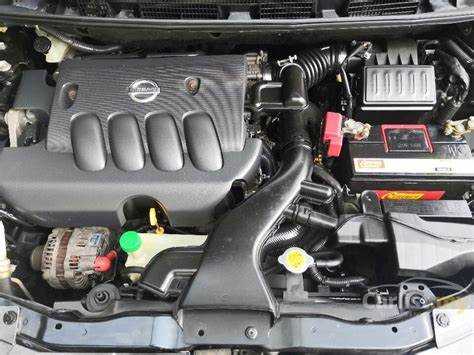

Способы отсоединения топливных шлангов и электрического разъема
Перед началом работ сбросьте давление в топливной системе, отсоединив предохранитель бензонасоса (№15 в блоке салона) и запустив двигатель до остановки. На Nissan Note топливные шланги крепятся быстросъемными фитингами с пластиковыми защелками. Для отсоединения нажмите на фиксаторы с двух сторон штуцера большим и указательным пальцами, одновременно потянув шланг на себя. Если фиксаторы не поддаются, используйте тонкую плоскую отвертку, чтобы аккуратно поддеть их, избегая повреждения пластика.
Электрический разъем бензонасоса расположен на верхней части модуля и фиксируется металлической скобой. Отожмите скобу вниз, одновременно надавливая на разъем в сторону насоса, пока он не выйдет из зацепления. На некоторых моделях (например, Note E12 2013+) разъем может иметь дополнительный пластиковый фиксатор – его необходимо отвести в сторону перед отсоединением. Проверьте состояние контактов: окисление устраняется очистителем электроконтактов, а деформация клемм требует замены разъема.
При работе с топливными шлангами используйте защитные перчатки и очки – остатки бензина могут вызвать раздражение кожи. Если шланг прикипел, не применяйте силу: обработайте соединение проникающей смазкой (WD-40, Liquid Wrench) и дайте ей подействовать 10–15 минут. Для облегчения демонтажа можно слегка нагреть штуцер строительным феном (температура не выше 60°C), но избегайте прямого воздействия на пластиковые элементы модуля.
После отсоединения шлангов закройте их отверстия чистыми заглушками или полиэтиленом, зафиксированным резинкой, чтобы предотвратить попадание грязи. Перед повторной установкой осмотрите уплотнительные кольца на штуцерах – при наличии трещин или потери эластичности замените их (артикул оригинального кольца: 17516-4H000). Электрический разъем перед подключением смажьте диэлектрической смазкой для защиты от коррозии.
Как правильно извлечь бензонасос из бака Ниссан Ноут
Перед началом работ сбросьте давление в топливной системе: отсоедините разъём бензонасоса под задним сиденьем, запустите двигатель и дайте ему заглохнуть. Отключите аккумулятор, чтобы исключить случайное искрение. Бензонасос на Ниссан Ноут расположен под задним сиденьем – снимите его, открутив два болта крепления (ключ на 10). Под сиденьем вы увидите круглую крышку диаметром 150 мм с шестью винтами Torx T20 – выкрутите их, приподнимите крышку, отсоедините топливные шланги (нажмите на фиксаторы) и электрический разъём. Очистите посадочное место от грязи, чтобы она не попала в бак.
Извлекайте модуль бензонасоса строго вертикально, слегка покачивая его из стороны в сторону – уплотнительное кольцо может прилипнуть к баку. Если модуль не поддаётся, не применяйте силу: проверьте, не осталось ли незамеченных креплений или шлангов. После извлечения сразу накройте отверстие бака чистой ветошью, чтобы предотвратить попадание пыли. Не допускайте перегибов поплавка датчика уровня топлива – это приведёт к неверным показаниям на приборной панели.
Особенности конструкции крепления насоса в баке
Крепление бензонасоса на Nissan Note реализовано через пластиковый фланец, зафиксированный на горловине топливного бака шестью винтами M6 с головкой под торкс T20. Фланец интегрирован с уплотнительным кольцом из маслостойкой резины (артикул 17342-4M400), которое при установке смазывается тонким слоем чистого бензина для предотвращения задиров. Внутри бака насос удерживается металлическим стаканом с тремя защёлками, входящими в пазы на фланце – при демонтаже требуется одновременное нажатие на все три фиксатора с усилием ~15 кгс, иначе возможна деформация пластика.
- Толщина стенок стакана – 1,2 мм, материал – нержавеющая сталь AISI 304, устойчивая к коррозии в среде бензина с присадками.
- Датчик уровня топлива крепится к насосу через отдельный разъём с четырьмя контактами (питание 5 В, сигнал 0,5–4,5 В), который при сборке фиксируется поворотом на 45° против часовой стрелки.
- Возвратная пружина фланца имеет жёсткость 2,3 Н/мм – при установке её необходимо сжать до высоты 35 мм, иначе фланец не встанет на место.
- Зазор между насосом и дном бака – 8±1 мм, регулируется прокладками толщиной 2 мм (артикул 17510-4M400).
При замене насоса проверяйте состояние направляющих выступов на фланце – их износ свыше 0,3 мм приводит к люфту и утечкам паров топлива.
Что делать, если бензонасос заклинило или не вынимается
Первым делом отключите минусовую клемму аккумулятора, чтобы исключить случайное искрение. Если насос не поддаётся при попытке извлечения, проверьте наличие закисших креплений: на Ниссан Ноут часто корродируют фиксирующие кольца из-за влаги и реагентов. Нанесите проникающую смазку (например, WD-40 или Liquid Wrench) на резьбу и стыки, дайте ей впитаться 15–20 минут. Попробуйте прокрутить кольцо против часовой стрелки с помощью плоской отвёртки и молотка, аккуратно постукивая по выступам – избегайте чрезмерных усилий, чтобы не повредить пластиковый корпус.
Если кольцо сдвинулось, но насос всё равно не выходит, осмотрите уплотнительное кольцо на предмет деформации или прилипания к баку. Частая причина – разбухание резины из-за некачественного топлива. Подденьте насос по периметру тонкой пластиковой лопаткой, равномерно раскачивая его вверх. Не используйте металлические инструменты – риск повредить поплавок датчика уровня топлива или сетку фильтра. При сильном прилипании прогрейте место стыка строительным феном (температура не выше 60°C), чтобы размягчить уплотнитель.
В случае, когда насос заклинило из-за механического повреждения (например, деформации корпуса или попадания посторонних частиц), действуйте так:
- Слейте остатки топлива через шланг обратки, чтобы снизить давление в системе.
- Отсоедините все электрические разъёмы и топливные шланги, предварительно подставив ёмкость для сбора бензина.
- Проверьте направляющие шпильки на баке – если они погнуты, выпрямите их плоскогубцами.
- При невозможности извлечения разрежьте корпус насоса ножовкой по металлу (только в крайнем случае), предварительно защитив бак от попадания стружки.
После извлечения замените уплотнительное кольцо (артикул для Ноут – 17342-4M000) и осмотрите посадочное место на баке на предмет задиров или коррозии.
