Датчик заднего хода на Nissan Note (E11, первое поколение, 2005–2012 гг.; E12, второе поколение, 2012–2020 гг.) расположен в коробке передач, но его точное положение зависит от типа трансмиссии. На моделях с механической коробкой (5-ступенчатой) датчик установлен с левой стороны корпуса КПП, ближе к задней части, рядом с фланцем привода левого колеса. На автоматических версиях (вариатор Jatco RE0F10A) он смещён к правой стороне коробки, за масляным щупом.
Для доступа к датчику на механике потребуется снять защиту картера (если установлена) и частично демонтировать теплозащитный экран выпускного коллектора – он мешает обзору. На вариаторе придётся отсоединить кронштейн крепления жгута проводов и отвести в сторону шланг системы охлаждения. В обоих случаях датчик вкручен в корпус КПП на резьбе M12×1,5 и имеет один электрический разъём с двумя контактами.
Перед заменой убедитесь, что проблема именно в датчике: на приборной панели не загорается индикатор заднего хода, фонари не включаются, но предохранитель F14 (10 А) в монтажном блоке цел. Проверьте сопротивление датчика мультиметром – в разомкнутом состоянии оно должно стремиться к бесконечности, при замыкании контактов (включении передачи) – падать до 0 Ом. Если значения не соответствуют, замените деталь на оригинальную (артикул 31910-4M000 для МКПП, 31910-3JA0A для вариатора) или аналог от Febi, ERA.
При установке нового датчика нанесите на резьбу тонкий слой герметика Loctite 574 или аналогичного – это предотвратит утечку масла. Затягивайте с моментом 12–15 Н·м, не перетягивая. После сборки проверьте уровень трансмиссионной жидкости (для вариатора) и убедитесь в отсутствии подтёков.
Где искать датчик заднего хода на Ниссан Ноут разных поколений
На Nissan Note первого поколения (E11, 2005–2012) датчик заднего хода расположен на корпусе коробки передач, ближе к левой стороне автомобиля. Его легко опознать по характерному разъёму с двумя проводами и металлическому корпусу с резьбовым креплением. Чтобы добраться до него, потребуется снять защиту картера или поддомкратить машину для доступа снизу. На моделях с МКПП датчик находится рядом с механизмом выбора передач, на АКПП – в верхней части коробки, за стартером.
Второе поколение (E12, 2012–2020) имеет аналогичное расположение, но с небольшими нюансами. На механических коробках датчик смещён ближе к задней части агрегата, за сливной пробкой. На вариаторах (например, JF015E) он установлен на боковой поверхности коробки, под кронштейном троса селектора. Для замены на вариаторе часто требуется демонтаж воздушного фильтра и аккумулятора, чтобы освободить рабочее пространство.
На рестайлинговых версиях E12 (2016–2020) датчик заднего хода может быть скрыт под пластиковым кожухом коробки передач. Его разъём иногда закреплён на дополнительном кронштейне, что усложняет визуальный поиск. Рекомендуется использовать фонарик и зеркало для осмотра зоны за левым приводным валом – там датчик встречается чаще всего.
На Nissan Note e-Power (2016–2023) датчик интегрирован в электрическую трансмиссию и расположен на верхней части коробки, рядом с блоком управления. Доступ к нему возможен только после снятия декоративной крышки двигателя и отсоединения разъёмов высоковольтной системы. Из-за компактности моторного отсека работать придётся в стеснённых условиях, поэтому лучше использовать удлинённую головку на 10 мм.
На праворульных версиях (например, для японского рынка) датчик заднего хода может быть смещён к правой стороне коробки передач. Это связано с особенностями компоновки трансмиссии. В таких случаях удобнее поднимать автомобиль на подъёмнике, а не использовать домкрат, чтобы обеспечить доступ с обеих сторон.
При поиске датчика на любом поколении Note обращайте внимание на маркировку: оригинальные детали имеют номера 31910-3AX0A (для МКПП) или 31910-3JX0A (для АКПП/вариатора). На рынке встречаются аналоги от Febi, SWAG или ERA, но их расположение идентично заводскому. Если датчик не удаётся найти, проверьте схему проводки в сервисной документации – иногда разъём вынесен на отдельный кронштейн.
Для диагностики неисправности датчика на Nissan Note используйте мультиметр: при включении задней передачи сопротивление между контактами должно падать до 0 Ом. Если показания не меняются, датчик подлежит замене. Перед демонтажем обязательно слейте масло из коробки, так как датчик находится в масляной ванне, и его извлечение без подготовки приведёт к утечке.
Как отличить датчик заднего хода от других датчиков коробки передач
На Nissan Note датчик заднего хода (выключатель фонарей заднего хода) чаще всего расположен на верхней части корпуса коробки передач, ближе к задней части двигателя. В отличие от датчиков скорости или положения селектора, он имеет характерную цилиндрическую форму с резьбовым креплением и одним электрическим разъёмом. На большинстве моделей с МКПП это устройство вкручивается непосредственно в картер коробки, а не крепится на кронштейне или через фланец.
Основные признаки датчика заднего хода:
- Разъём с двумя контактами (реже – тремя на некоторых модификациях).
- Корпус из чёрного или серого пластика с металлической резьбовой частью.
- Расположение в зоне, доступной только при включении задней передачи – при нажатии на шток датчика слышен характерный щелчок.
- Проводка идёт напрямую к фонарям заднего хода, а не к блоку управления двигателем.
Для проверки подлинности датчика используйте мультиметр: при включении задней передачи сопротивление между контактами должно резко падать (обычно до 0 Ом). Если прибор показывает обрыв или высокое сопротивление – датчик неисправен. Другие датчики коробки (например, датчик скорости) реагируют на вращение вала, а не на положение шестерён, поэтому их проверка требует поддомкрачивания колеса или диагностического сканера.
На Nissan Note E11 (2005–2013 гг.) датчик заднего хода часто путают с датчиком нейтрали, который также расположен на коробке, но имеет другой разъём (обычно овальный, а не круглый) и отвечает за блокировку стартера. Датчик нейтрали не влияет на работу фонарей и срабатывает только при положении селектора в «N» или «P». Если при включении задней передачи фонари не загораются, а стартер работает в любом положении селектора – проблема именно в датчике заднего хода.
При замене обращайте внимание на артикул: для Nissan Note подходят датчики с номерами 31910-4M000, 31910-4M001 или аналоги (например, Febi 32931). Универсальные датчики без точного соответствия резьбе (M12x1.25) и длине штока могут не обеспечить корректного срабатывания. После установки проверьте герметичность соединения – течь масла из-под датчика указывает на повреждение уплотнительного кольца или неправильную затяжку.

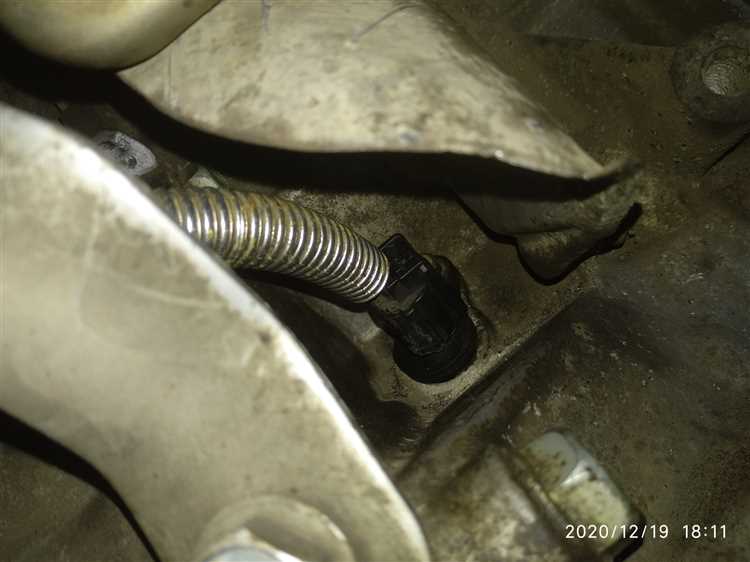

Инструменты, необходимые для доступа к датчику заднего хода
Для демонтажа датчика заднего хода на Nissan Note потребуется набор головок с трещоткой, где ключевым размером будет 10 мм – именно под него выполнены крепежные болты корпуса датчика. Дополнительно пригодится удлинитель на 10–15 см, так как доступ к нижней части коробки передач ограничен элементами подвески и выхлопной системы. Без удлинителя попытки открутить болты приведут к срыву граней из-за неудобного угла приложения силы.
Обязателен домкрат и подставки под кузов – датчик расположен в труднодоступной зоне, и без подъема автомобиля на высоту не менее 30 см работа станет невозможной. Используйте только сертифицированные подставки с грузоподъемностью от 2 тонн, так как штатный домкрат не обеспечивает достаточной устойчивости при длительных манипуляциях под машиной. Перед подъемом зафиксируйте колеса противооткатными упорами.
Для отсоединения электрического разъема датчика понадобятся тонкогубцы или специальный съемник для фиксаторов. Разъем имеет пластиковый замок, который легко ломается при грубом воздействии – сжимайте его строго по направляющим, избегая перекосов. Если контакты окислены, используйте контактный очиститель в аэрозольной упаковке и мелкозернистую наждачную бумагу (P1000) для зачистки.
При замене датчика на новый потребуется герметик для резьбовых соединений, например, Loctite 574 или аналог. Наносите его тонким слоем на резьбу болтов перед установкой, чтобы предотвратить протечки трансмиссионного масла. Избегайте избыточного количества герметика – его попадание внутрь коробки может привести к засорению масляных каналов. Для контроля уровня масла после установки используйте шприц с гибким шлангом диаметром 6–8 мм.
В процессе работы пригодится фонарь с магнитным основанием или налобный светодиодный фонарь – освещение под автомобилем критически важно для точного определения положения датчика и состояния крепежа. Дополнительно подготовьте емкость для слива масла объемом не менее 0,5 литра, так как при демонтаже датчика неизбежно вытечет часть жидкости. Для временного перекрытия отверстия используйте чистую ветошь или резиновую заглушку соответствующего диаметра.
Пошаговая инструкция по снятию защиты картера для замены датчика
Защита картера на Nissan Note крепится шестью болтами: четыре по периметру и два в передней части. Для доступа к датчику заднего хода потребуется полностью демонтировать пластину. Работу удобнее выполнять на смотровой яме или подъемнике, но при отсутствии таковых можно использовать домкрат с подставками – автомобиль должен быть зафиксирован надежно.
Инструменты для снятия защиты:
- Головка на 10 мм с удлинителем (длина не менее 15 см).
- Трещотка или вороток.
- Ключ на 10 мм (для труднодоступных болтов).
- Отвертка с плоским жалом (для снятия пластиковых клипс, если они есть).
- Перчатки и защитные очки.
Перед началом работ очистите болты от грязи металлической щеткой – это предотвратит срыв резьбы. Начните с задних болтов: они расположены ближе к глушителю и часто ржавеют. Нанесите проникающую смазку (например, WD-40) за 10–15 минут до откручивания. Если болт не поддается, используйте ударную отвертку или нагрейте его газовой горелкой.
Открутите передние болты защиты. Они находятся за бампером, в зоне крепления к подрамнику. Здесь потребуется удлинитель, так как доступ ограничен. В некоторых модификациях Nissan Note (особенно с 2013 года) установлены дополнительные пластиковые клипсы – подденьте их отверткой, чтобы не сломать.
После снятия всех болтов аккуратно опустите защиту вниз. Если она не снимается, проверьте наличие скрытых креплений: иногда производитель устанавливает дополнительные винты под пластиковыми накладками днища. Не тяните пластину с усилием – это может повредить проводку или топливные магистрали, проходящие рядом.
Сняв защиту, осмотрите датчик заднего хода. Он расположен на коробке передач с левой стороны (по ходу движения), рядом с приводом. Для замены потребуется отсоединить электрический разъем и выкрутить датчик ключом на 22 мм. Перед установкой нового датчика нанесите на резьбу тонкий слой герметика для предотвращения течи масла.
Установка защиты картера производится в обратном порядке. Затягивайте болты крест-накрест, начиная с передних, моментом 25–30 Н·м. Проверьте, чтобы пластина не касалась элементов подвески или выхлопной системы – это вызовет посторонние шумы при движении. После сборки запустите двигатель и включите заднюю передачу, чтобы убедиться в работоспособности нового датчика.
Как проверить работоспособность датчика заднего хода без диагностики
На Nissan Note датчик заднего хода расположен на корпусе коробки передач, ближе к левой стороне автомобиля. Чтобы добраться до него, потребуется снять защиту картера (если установлена) и частично демонтировать пластиковый кожух. Датчик имеет два контакта и подключается через разъем с проводами черного и зеленого цвета.
Первым шагом проверки станет визуальный осмотр. Отсоедините разъем датчика и осмотрите контакты на наличие окислов, грязи или механических повреждений. Очистите их при необходимости контактным спреем или мелкозернистой наждачной бумагой. Проверьте целостность проводки от разъема до блока управления – часто обрыв или короткое замыкание возникает в местах перегиба проводов у креплений.
Для проверки электрической цепи понадобится мультиметр. Установите его в режим измерения сопротивления (200 Ом) и подключите щупы к контактам датчика. Рабочий датчик должен показывать сопротивление в пределах 150–300 Ом. Если значение стремится к нулю или бесконечности – датчик неисправен. Проверьте также сопротивление между каждым контактом и массой автомобиля – оно должно быть выше 1 МОм.
Следующий этап – проверка сигнала при включении задней передачи. Подключите мультиметр в режиме измерения напряжения (20 В) к контактам разъема датчика (параллельно). Попросите помощника включить зажигание и перевести рычаг КПП в положение заднего хода. На одном из контактов должно появиться напряжение бортовой сети (около 12 В). Если напряжение отсутствует – проблема в цепи питания или блоке управления.
Проверьте механическую часть датчика. Он срабатывает при нажатии на шток, который приводится в движение вилкой включения задней передачи. Снимите датчик и осмотрите шток на наличие износа или заклинивания. Нажмите на шток пальцем – он должен двигаться плавно, без заеданий. Если шток не возвращается в исходное положение – замените датчик.
Для проверки работы ламп заднего хода подключите контрольную лампу (или мультиметр в режиме прозвонки) к проводам разъема датчика. При включении задней передачи лампа должна загораться. Если лампы не горят, но напряжение на разъеме присутствует – проверьте предохранитель F15 (10 А) в блоке предохранителей салона и целостность проводки к фонарям.
Если все предыдущие проверки не выявили неисправностей, но лампы заднего хода не работают – протестируйте датчик на замыкание. Отсоедините разъем датчика и включите заднюю передачу. Если лампы загорятся – датчик неисправен и требует замены. Если лампы не горят – проблема в проводке или блоке управления.
При замене датчика используйте только оригинальные запчасти или аналоги с каталожным номером 31910-3JX0A. Установка производится в обратном порядке, но перед монтажом нанесите на резьбу датчика тонкий слой герметика для предотвращения течи масла. После установки проверьте уровень масла в КПП и при необходимости долейте до нормы.
Типичные ошибки при установке нового датчика заднего хода
Первая распространённая ошибка – игнорирование проверки целостности проводки перед монтажом. На Nissan Note датчик заднего хода подключается через разъём с тремя контактами: питание (+12 В), масса и сигнальный провод. Если при установке не прозвонить цепь мультиметром, можно пропустить обрыв или короткое замыкание, что приведёт к некорректной работе или выходу из строя нового датчика. Особое внимание стоит уделить участку проводки возле коробки передач – там чаще всего возникают повреждения из-за вибраций и агрессивной среды.
Неправильная установка датчика по высоте – вторая критическая ошибка. На Nissan Note датчик должен располагаться на расстоянии 10–15 мм от зубчатого венца шестерни заднего хода. Если установить его слишком высоко, сигнал будет слабым или прерывистым; слишком низко – датчик может задевать за вращающиеся детали, что приведёт к его механическому повреждению. Для точной регулировки используйте щуп или штангенциркуль, а не визуальную оценку.
Третья ошибка связана с пренебрежением моментом затяжки крепёжного болта. Для датчика заднего хода на Note рекомендуемый момент составляет 10–12 Н·м. Превышение этого значения может привести к деформации корпуса датчика или повреждению резьбы в картере КПП, а недостаточная затяжка – к самопроизвольному ослаблению крепления и вибрациям. Используйте динамометрический ключ, а не обычный рожковый, чтобы избежать перетяжки.
Наконец, частая ошибка – установка датчика без предварительной очистки посадочного места. Остатки старого герметика, металлическая стружка или грязь могут нарушить герметичность соединения, что приведёт к попаданию масла на контакты и коррозии. Перед монтажом тщательно очистите поверхность картера КПП, удалите следы старого уплотнительного кольца и нанесите тонкий слой свежего герметика (например, Loctite 574) на новое кольцо. Это гарантирует надёжную защиту от протечек и продлит срок службы датчика.
