Предохранитель кондиционера на Форд Фокус 3 расположен в двух основных блоках: в салоне и под капотом. Первый блок находится слева от рулевой колонки, за защитной крышкой под панелью приборов. Второй – в моторном отсеке, рядом с аккумуляторной батареей. Оба блока маркированы и содержат схемы расположения предохранителей, но для кондиционера ключевым является предохранитель на 20 А в салонном блоке.
В салонном блоке предохранитель кондиционера обозначен как F37 (в большинстве модификаций). Он отвечает за питание компрессора и электрических цепей системы. Если кондиционер не включается, первым делом проверьте именно этот элемент. Для доступа к нему снимите крышку блока, потянув её на себя, и найдите предохранитель по номеру на внутренней стороне крышки или в руководстве по эксплуатации.
В моторном отсеке предохранитель кондиционера может находиться под номером F47 (30 А) или F48 (20 А), в зависимости от года выпуска и комплектации. Этот предохранитель защищает цепь питания вентилятора конденсатора. Проверьте его, если кондиционер работает, но не охлаждает воздух – возможно, перегорел именно он. Для замены используйте предохранитель того же номинала, иначе рискуете повредить электронику.
Перед заменой предохранителя отключите зажигание и снимите клемму с аккумулятора. Используйте мультиметр для проверки целостности предохранителя: если сопротивление бесконечно, он перегорел. Не пытайтесь восстанавливать перегоревший предохранитель – это приведёт к короткому замыканию и выходу из строя других компонентов системы.
Какие блоки предохранителей есть в Форд Фокус 3
В Форд Фокус 3 установлены два основных блока предохранителей: салонный и подкапотный. Салонный блок расположен под бардачком с левой стороны, за пластиковой крышкой на защелках. Для доступа к нему достаточно снять крышку, потянув её вниз. Подкапотный блок находится в моторном отсеке рядом с аккумулятором, под защитной крышкой с маркировкой «Fuses».
Салонный блок содержит предохранители, отвечающие за электронику салона: систему климат-контроля, аудиосистему, подогрев сидений, прикуриватель и другие вспомогательные цепи. Номиналы предохранителей варьируются от 5 до 30 А, а их расположение указано на внутренней стороне крышки блока. Например, предохранитель кондиционера обычно находится на позиции F37 (15 А) или F40 (20 А) в зависимости от комплектации.
Подкапотный блок защищает цепи, связанные с двигателем, системой зажигания, ABS, фарами и другими критически важными узлами. Здесь используются предохранители большего номинала – до 60 А. На крышке блока нанесена схема с указанием назначения каждого предохранителя и реле. Например, предохранитель вентилятора охлаждения может быть обозначен как F5 (30 А) или F15 (40 А).
Помимо основных блоков, в некоторых модификациях Форд Фокус 3 может присутствовать дополнительный блок предохранителей в багажнике. Он отвечает за питание электроприводов задних стекол, подсветки багажника и других опций. Расположен он за обшивкой левой боковины багажного отделения, рядом с аккумулятором для дополнительного оборудования.
Для точного определения назначения предохранителя рекомендуется сверяться с руководством по эксплуатации автомобиля или схемой на крышке блока. В случае замены предохранителя важно использовать элемент с идентичным номиналом – превышение допустимого тока может привести к возгоранию проводки. Если предохранитель перегорает повторно, это указывает на неисправность в цепи, требующую диагностики.
Реле в блоках предохранителей управляют работой мощных потребителей: стартера, топливного насоса, компрессора кондиционера. Их расположение также указано на крышках блоков. Например, реле кондиционера в салонном блоке может находиться на позиции R1 или R2. При выходе реле из строя его можно временно заменить аналогичным из другого гнезда, если номиналы совпадают.
Перед началом работ с блоками предохранителей необходимо отключить зажигание и снять клемму с аккумулятора. Это исключит риск короткого замыкания при случайном касании контактов. Для извлечения предохранителей удобно использовать специальный пластиковый пинцет, который обычно хранится в одном из блоков.
Как открыть блок предохранителей в салоне автомобиля
В Форд Фокус 3 блок предохранителей салона расположен под пластиковой крышкой слева от рулевой колонки, за декоративной панелью. Чтобы получить доступ, сдвиньте фиксатор крышки вниз, потянув за выступ на её нижнем крае – она откроется на петлях. На внутренней стороне крышки нанесена схема расположения предохранителей с указанием их номиналов и назначения, что упрощает поиск нужного элемента. Если крышка не поддаётся, проверьте, не зацепилась ли она за защёлки – иногда требуется лёгкое нажатие в сторону салона.
Для моделей с автоматической коробкой передач или дополнительными опциями (например, системой Start-Stop) может потребоваться снять нижнюю часть панели под рулём, закреплённую двумя винтами под крестовую отвёртку. После демонтажа панели блок предохранителей откроется полностью. Избегайте использования металлических инструментов при извлечении предохранителей – применяйте пластиковый пинцет, который обычно хранится в самом блоке или в бардачке.

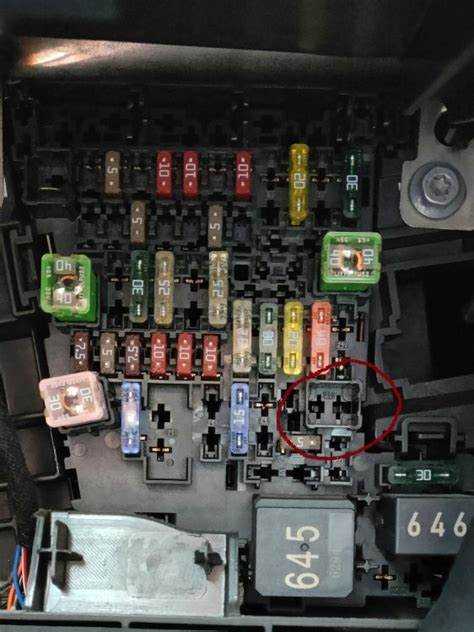

Где расположен блок предохранителей под капотом Форд Фокус 3
Блок предохранителей под капотом Форд Фокус 3 находится в моторном отсеке с правой стороны, рядом с аккумуляторной батареей. Он закрыт черной пластиковой крышкой с надписью «Power Distribution Box» и защелками по бокам. Для доступа к предохранителям необходимо отстегнуть фиксаторы и снять крышку, потянув её вверх.
Внутри блока расположены предохранители и реле, отвечающие за работу основных электрических систем автомобиля, включая кондиционер, фары, вентилятор охлаждения и другие узлы. На внутренней стороне крышки блока нанесена схема с указанием назначения каждого предохранителя и реле, а также их номиналы. Для удобства идентификации используйте эту схему или руководство по эксплуатации.
- Предохранитель кондиционера (F37) обычно имеет номинал 10 А и расположен в позиции №37 на схеме.
- Реле компрессора кондиционера (R1) находится в одном из гнезд реле, обозначенных на крышке.
- Перед заменой предохранителя убедитесь, что зажигание выключено, а аккумулятор отключен для безопасности.
Если предохранитель перегорает повторно, проверьте электрическую цепь на наличие короткого замыкания или повреждений проводки. Используйте мультиметр для диагностики напряжения на контактах предохранителя при включенном кондиционере. При отсутствии опыта рекомендуется обратиться к специалисту для устранения неисправности.
Как найти схему предохранителей в руководстве по эксплуатации
В руководстве по эксплуатации Форд Фокус 3 схема предохранителей расположена в разделе «Электрооборудование» или «Техническое обслуживание». Обычно она занимает одну-две страницы и сопровождается пояснительными иллюстрациями. Номер раздела указан в оглавлении – ищите пункты с названиями «Предохранители», «Блоки предохранителей» или «Fuses». В некоторых версиях руководства схема может быть разделена на два блока: салонный и подкапотный, поэтому проверяйте оба.
На самой схеме предохранители обозначены номерами и цветовой маркировкой, соответствующей их номиналу. Например, предохранитель кондиционера на Форд Фокус 3 чаще всего имеет номер F37 (15 А) или F47 (10 А) в зависимости от года выпуска и комплектации. Рядом с номером указано назначение: «A/C Clutch», «Climate Control» или «Air Conditioning». Если в руководстве нет точного номера, ищите описание по функции – кондиционер всегда относится к системе климат-контроля.
Если бумажное руководство отсутствует, скачайте электронную версию с официального сайта Ford или форумов владельцев. Используйте поиск по PDF-файлу (Ctrl+F) с ключевыми словами: «предохранитель кондиционера», «fuse A/C» или «схема блоков». В электронных версиях схемы часто интерактивны – клик по номеру предохранителя открывает его описание. Для моделей 2011–2014 годов ищите документ с названием «Owner’s Manual» или «Workshop Manual», так как в них содержится полная информация по электрике.
Какой предохранитель отвечает за кондиционер в салонном блоке
В салонном блоке предохранителей Форд Фокус 3 за работу кондиционера отвечает предохранитель F37 номиналом 10 А. Он расположен в нижней части монтажного блока, который находится под перчаточным ящиком с левой стороны. Чтобы получить доступ, достаточно снять декоративную крышку, потянув её на себя.
Предохранитель F37 защищает цепь питания электромагнитной муфты компрессора кондиционера. При его перегорании система перестаёт включаться, хотя вентилятор и климат-контроль могут работать в штатном режиме. Перед заменой обязательно проверьте целостность проводки и состояние муфты – короткое замыкание или механические повреждения могут вызвать повторное срабатывание защиты.
Номинал предохранителя критически важен: установка элемента с большим током (например, 15 А) приведёт к риску возгорания проводки. Если новый предохранитель перегорает сразу после замены, диагностируйте цепь мультиметром – вероятны обрывы, окисление контактов или неисправность реле компрессора.
В некоторых модификациях Форд Фокус 3 (особенно с автоматическим климат-контролем) за кондиционер может отвечать и предохранитель F41 (15 А), который также защищает цепи датчиков давления и температуры. Проверьте оба элемента, если система не реагирует на включение. Маркировка предохранителей нанесена на внутренней стороне крышки блока – сверяйтесь с ней, чтобы избежать ошибок.
Для извлечения предохранителя используйте специальный пластиковый пинцет, который обычно закреплён на крышке блока. Не применяйте металлические инструменты – это может повредить контакты или вызвать короткое замыкание. Визуально осмотрите элемент: если металлическая перемычка внутри оплавлена или разорвана, предохранитель неисправен.
После замены предохранителя протестируйте работу кондиционера на разных режимах. Если система включается, но не охлаждает, проверьте уровень хладагента и состояние компрессора. В случае повторных сбоев обратитесь к диагностическому сканеру – возможны ошибки в блоке управления климатом (например, P0530 – неисправность датчика давления).
Запасные предохранители рекомендуется хранить в бардачке или под крышкой монтажного блока. Используйте только оригинальные элементы или аналоги с соответствующим номиналом и классом (например, Mega или Mini). Не пытайтесь восстанавливать перегоревшие предохранители – это опасно и нарушает электробезопасность автомобиля.

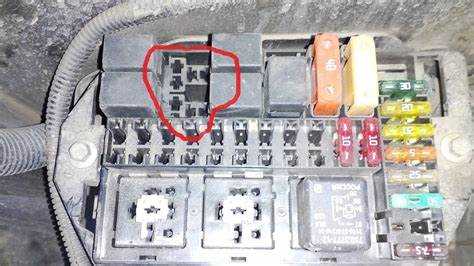

Какой предохранитель управляет кондиционером в подкапотном блоке
В подкапотном блоке предохранителей Ford Focus 3 за работу кондиционера отвечает предохранитель F37 (номинал 10 А). Он расположен в блоке рядом с аккумулятором, обычно в верхнем ряду, ближе к левому краю. Этот предохранитель защищает цепь питания муфты компрессора кондиционера и реле управления системой. Перед проверкой обязательно отключите зажигание и извлеките ключ из замка, чтобы избежать короткого замыкания.
Если кондиционер не включается, первым делом проверьте именно F37 – визуально осмотрите на наличие перегоревшей перемычки или используйте мультиметр в режиме прозвонки. При замене используйте предохранитель только указанного номинала (10 А), так как установка более мощного может привести к повреждению проводки или электронных компонентов системы. В случае повторного перегорания F37 проверьте цепь на короткое замыкание или неисправность компрессора.
Дополнительно обратите внимание на реле R10 (кондиционер), которое находится в том же блоке. Оно управляет подачей питания на муфту компрессора и может быть причиной неработающего кондиционера даже при исправном предохранителе. Для проверки реле замените его на заведомо исправное (например, R11 – реле вентилятора охлаждения, если оно идентично).
Как проверить исправность предохранителя кондиционера мультиметром
Перед проверкой отключите питание автомобиля, сняв клемму с аккумулятора или вытащив предохранитель из блока. На Форд Фокус 3 предохранитель кондиционера (обычно на 10–15 А) расположен в монтажном блоке под капотом (позиция F37 или F47 в зависимости от года выпуска) или в салоне (панель слева от руля, позиция F52). Извлеките его с помощью пластикового пинцета, входящего в комплект автомобиля.
Настройте мультиметр в режим проверки сопротивления (омметр) на предел 200 Ом. Коснитесь щупами металлических контактов предохранителя: исправный элемент покажет сопротивление близкое к 0 Ом (0,1–0,5 Ом). Если прибор отображает «OL» (обрыв) или значение выше 1 Ом – предохранитель перегорел. Для проверки под напряжением переключите мультиметр в режим постоянного напряжения (DCV) на 20 В: при включённом зажигании и кондиционере на обоих контактах должно быть напряжение бортовой сети (12–14 В).
При отсутствии мультиметра используйте визуальный осмотр: прозрачный корпус предохранителя позволяет увидеть обрыв нити. Однако этот метод не выявляет скрытые дефекты (например, микротрещины), поэтому инструментальная проверка предпочтительнее. Замените предохранитель только на аналог с идентичным номиналом – использование проволоки или предохранителя большего тока приведёт к возгоранию проводки.
Если новый предохранитель сразу перегорает, ищите короткое замыкание в цепи: проверьте компрессор кондиционера, реле (расположено рядом с предохранителем, позиция K12), проводку на предмет повреждений изоляции. Отсоедините разъём компрессора и повторно установите предохранитель – если он не перегорает, неисправен компрессор или его электромагнитная муфта.
Что делать, если предохранитель кондиционера перегорел
Первым шагом определите точную причину срабатывания предохранителя. На Форд Фокус 3 за кондиционер отвечает предохранитель на 20 А в блоке под капотом (позиция F37) или в салонном блоке (позиция F47, зависит от года выпуска). Проверьте его мультиметром в режиме прозвонки: сопротивление должно стремиться к нулю. Если предохранитель цел, ищите короткое замыкание в цепи – прозвоните провода от компрессора до реле, уделив внимание участкам с поврежденной изоляцией. Частые причины перегорания: неисправный компрессор (заклинивание, утечка масла), замыкание в муфте сцепления или повреждение проводки в районе переднего бампера.
Замените предохранитель только после устранения неисправности. Используйте оригинальные предохранители или аналоги с идентичным номиналом (20 А, тип Mini или Low-Profile). Никогда не ставьте «жучки» – это приведет к возгоранию проводки. Если после замены предохранитель снова перегорает:
- Отключите разъем муфты компрессора и проверьте цепь без нагрузки.
- Измерьте ток потребления муфты – норма 4–6 А, превышение указывает на межвитковое замыкание.
- Проверьте реле кондиционера (позиция K12 в блоке под капотом) – замените его на заведомо исправное (например, реле вентилятора радиатора).
- Осмотрите датчик давления фреона (на трубке кондиционера) – при неисправности он может подавать ложный сигнал на включение компрессора.
При отсутствии опыта диагностики обратитесь к электрику – стоимость проверки цепи в сервисе (1500–2500 руб.) дешевле замены сгоревшего блока управления.

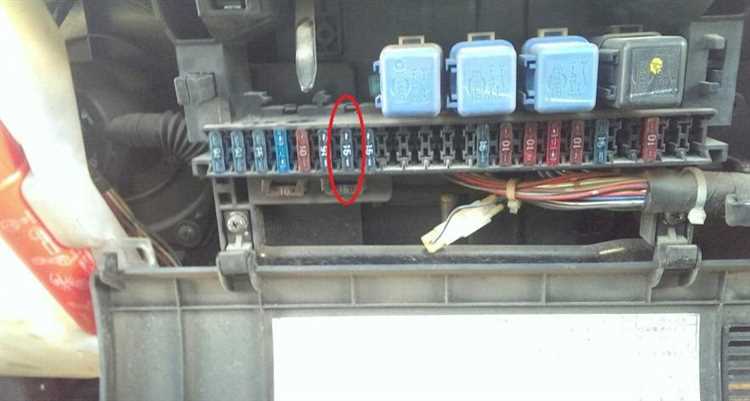

Как заменить предохранитель кондиционера в Форд Фокус 3
Предохранитель кондиционера в Форд Фокус 3 расположен в монтажном блоке под капотом. Найдите чёрную пластиковую коробку с надписью «Fuses» рядом с аккумулятором. Откройте крышку, на внутренней стороне которой прикреплена схема расположения предохранителей. Для кондиционера отвечает предохранитель на 20 А в позиции F37 (для моделей 2011–2014 гг.) или F47 (2015–2018 гг.). Проверьте маркировку на схеме вашего автомобиля – она может отличаться в зависимости от года выпуска и комплектации.
Перед заменой отключите зажигание и снимите клемму с аккумулятора. Это исключит риск короткого замыкания при работе с электрикой. Для извлечения предохранителя используйте специальный пластиковый пинцет, который обычно хранится в монтажном блоке. Если пинцета нет, подойдут тонкие плоскогубцы с изолированными ручками. Захватите предохранитель за корпус и потяните вверх – он должен выйти с небольшим усилием.
Проверьте состояние старого предохранителя визуально: если металлическая перемычка внутри оплавлена или разорвана, значит, он перегорел. Даже если внешне предохранитель выглядит целым, протестируйте его мультиметром в режиме прозвонки. Сопротивление исправного предохранителя должно быть близко к нулю. Если прибор показывает обрыв, замените деталь на новый с идентичным номиналом – 20 А. Использование предохранителя с другим значением приведёт к выходу из строя компрессора или проводки.
Установите новый предохранитель в гнездо до щелчка, убедившись, что он плотно сидит. Не допускайте перекосов – это может вызвать плохой контакт и повторное перегорание. После установки подключите клемму аккумулятора и запустите двигатель. Включите кондиционер на максимальную мощность и проверьте его работу. Если предохранитель снова перегорает, проблема кроется в неисправности компрессора, реле или проводки – требуется диагностика в сервисе.
В монтажном блоке Форд Фокус 3 могут находиться запасные предохранители. Они расположены в отдельном отсеке на крышке блока. Если их нет, приобретите комплект предохранителей заранее – артикул оригинального предохранителя на 20 А: Ford 1447806. Аналоги от сторонних производителей (например, Littlefuse 0297020.WXNV) стоят дешевле, но проверяйте соответствие размеров и номинала.
После замены закройте крышку монтажного блока и убедитесь, что она зафиксирована. Храните снятый перегоревший предохранитель в бардачке на случай повторной проверки. Если кондиционер не заработал, проверьте реле кондиционера (позиция R10 в монтажном блоке) – оно может быть неисправно. Для его проверки замените на заведомо исправное реле того же типа (например, от вентилятора радиатора).
Какие признаки указывают на неисправность предохранителя кондиционера
Первый и самый очевидный признак – полное отсутствие реакции системы кондиционирования при включении. На Форд Фокус 3 предохранитель кондиционера (обычно на 10–15 А) защищает цепь компрессора и электровентилятора. Если при нажатии кнопки A/C не слышно характерного щелчка муфты компрессора, а вентилятор радиатора не запускается даже на высоких оборотах, высока вероятность перегорания предохранителя. Проверьте также, не пропадает ли питание на разъеме компрессора – при исправном предохранителе напряжение должно быть не менее 12 В.
Другие симптомы связаны с нестабильной работой системы. Например, кондиционер может включаться с задержкой в несколько секунд или самопроизвольно отключаться через 5–10 минут работы. На приборной панели при этом не всегда загорается индикатор ошибки, но бортовой компьютер может фиксировать коды неисправностей, связанные с цепью питания (например, P0645 – неисправность цепи муфты компрессора). В таких случаях предохранитель может перегорать из-за кратковременных скачков напряжения или плохого контакта в разъемах.
- Мигание индикатора A/C на панели приборов – сигнал о неполадках в электрической цепи, включая предохранитель.
- Отсутствие холодного воздуха при работающем двигателе и включенном кондиционере, даже если компрессор внешне исправен.
- Запах гари из-под капота или щелчки реле кондиционера без последующего запуска системы.
- Повышенный ток утечки в цепи кондиционера (более 0,5 А при выключенном зажигании), что может указывать на короткое замыкание.
Для точной диагностики используйте мультиметр. Проверьте предохранитель на обрыв, измерив сопротивление между его контактами – при исправном элементе оно должно стремиться к нулю. Если предохранитель цел, прозвоните провода от блока предохранителей до компрессора и реле, обращая внимание на участки с поврежденной изоляцией или окисленными контактами. На Форд Фокус 3 предохранитель кондиционера часто расположен в блоке под капотом (позиция F37 или F41 в зависимости от года выпуска), но в некоторых случаях дублирующий элемент может находиться в салонном блоке.
