На Лада Калина реле стартера расположено в монтажном блоке, который находится в салоне автомобиля, слева от рулевой колонки. Чтобы добраться до него, снимите крышку блока, зафиксированную пластиковыми защёлками. Реле стартера обозначено как K3 на схеме монтажного блока и имеет стандартный формат 4-контактного реле с маркировкой 90.3747-10 или аналогом.
В некоторых модификациях Калины (особенно с 2011 года) монтажный блок может быть перенесён под капот, в моторный отсек, рядом с аккумулятором. В этом случае реле стартера также маркируется K3, но его расположение смещено ближе к левому крылу. Проверьте наличие дополнительной защитной крышки из пластика – под ней и находится нужный элемент.
В случае, когда замена реле не решает проблему, проверьте проводку: основной плюсовой провод идёт от аккумулятора к контакту 30, а управляющий сигнал – от замка зажигания к контакту 85. Окисление или обрыв в этих цепях – частая причина неисправностей стартера.
Где искать реле стартера на Лада Калина: схема расположения
Реле стартера на Лада Калина расположено в монтажном блоке предохранителей и реле, который находится в салоне автомобиля под приборной панелью с левой стороны. Чтобы добраться до него, снимите крышку блока, закреплённую на пластиковых фиксаторах. На внутренней стороне крышки нанесена схема с обозначениями, где реле стартера обозначено как K3.
В большинстве модификаций Калины (1117, 1118, 1119) реле стартера занимает третье посадочное место в верхнем ряду монтажного блока. Ориентируйтесь на маркировку на корпусе реле: стандартное обозначение – 90.3747-10 или его аналоги. Если реле отсутствует на штатном месте, проверьте соседние позиции – иногда оно может быть переставлено при ремонте.
На автомобилях с кондиционером монтажный блок может иметь дополнительные реле, но расположение K3 остаётся неизменным. При демонтаже реле используйте пластиковый съёмник, который обычно входит в комплект автомобиля, или аккуратно подденьте его отвёрткой, избегая повреждения контактов.
Перед заменой реле убедитесь, что проблема именно в нём. Проверьте предохранитель F1 (15 А), отвечающий за цепь стартера, и целостность проводки от замка зажигания до монтажного блока. Если при повороте ключа слышен щелчок, но стартер не крутит, реле с высокой вероятностью неисправно.
В редких случаях реле стартера может быть вынесено за пределы монтажного блока – например, на Калине с сигнализацией или дополнительным оборудованием. Тогда ищите его в жгуте проводов под капотом, рядом с аккумулятором или на моторном щите. Ориентируйтесь по цвету проводов: к реле подходят провода красный (питание +12 В) и жёлтый с чёрной полосой (управляющий сигнал от замка зажигания).
При установке нового реле обратите внимание на полярность и тип контактов. Неправильное подключение может привести к короткому замыканию или выходу из строя других элементов электроцепи. После замены проверьте работу стартера на холодную и горячую – иногда дефект проявляется только при нагреве.
Если после замены реле стартер по-прежнему не работает, диагностируйте втягивающее реле стартера и сам электродвигатель. Для этого подайте напряжение напрямую с аккумулятора на управляющий контакт втягивающего реле (тонкий провод) – если стартер сработает, проблема в цепи управления.
Запасное реле рекомендуется возить в автомобиле, особенно при дальних поездках. Храните его в монтажном блоке на свободном посадочном месте или в бардачке. При покупке нового реле выбирайте изделия проверенных производителей, таких как ТЕКО или АвтоВАЗ, избегая дешёвых аналогов с неизвестной маркировкой.
Какие признаки указывают на неисправность реле стартера
Первый и самый очевидный симптом – отсутствие реакции стартера при повороте ключа зажигания. В этом случае приборная панель может загораться, но характерный щелчок под капотом не слышен, а двигатель не прокручивается. На Лада Калина реле стартера расположено в монтажном блоке под капотом (позиция K3), и его отказ часто связан с подгоранием контактов или обрывом обмотки. Если при попытке запуска слышен одиночный щелчок, но стартер не вращается, проблема с высокой вероятностью кроется именно в реле.
Третий симптом – стартер продолжает работать после отпускания ключа зажигания. Это опасная неисправность, при которой реле «залипает» в замкнутом состоянии, и стартер вращается до тех пор, пока не будет обесточен аккумулятор или не сгорит обмотка. На Калине такая проблема чаще возникает из-за перегрева реле или попадания влаги в монтажный блок. В этом случае необходимо немедленно отключить клемму аккумулятора и заменить реле, так как длительная работа стартера без нагрузки приводит к разрушению бендикса и маховика.
Где находится монтажный блок с реле на Лада Калина
Монтажный блок с реле и предохранителями на Лада Калина расположен в левой части панели приборов, за защитной крышкой. Чтобы получить доступ, откройте дверь водителя и найдите пластиковую заглушку на торце приборной панели. Крышка крепится на защелках – потяните её на себя, не прилагая чрезмерных усилий, чтобы не сломать фиксаторы.
В зависимости от года выпуска и комплектации автомобиля, монтажный блок может иметь разное количество реле. На моделях до 2013 года блок содержит 3 реле стартера: основное (К3), реле включения стартера (К6) и реле зажигания (К1). В более поздних версиях (после рестайлинга) схема упрощена – реле стартера остаётся одно (К3), но его расположение не меняется.
На внутренней стороне крышки монтажного блока нанесена схема с обозначениями реле и предохранителей. Реле стартера (К3) всегда находится в одном и том же месте – в верхнем ряду, третья позиция слева. Рядом расположены реле стеклоочистителя (К2) и обогрева заднего стекла (К7), что упрощает идентификацию.
Если реле стартера неисправно, его можно временно заменить на аналогичное из соседних позиций (например, К2 или К7), чтобы проверить работоспособность. Однако учитывайте, что реле имеют разные характеристики тока – долго эксплуатировать автомобиль с подменой не рекомендуется. Для точной диагностики используйте мультиметр: сопротивление исправного реле должно быть в пределах 50–80 Ом.
При демонтаже реле аккуратно подденьте его пластиковым съёмником или плоской отвёрткой, избегая повреждения контактов. Перед установкой нового реле очистите посадочное место от пыли и окислов – это предотвратит перегрев и обеспечит надёжный контакт. Обратите внимание на маркировку: для Калины подходят реле с артикулом 1118-3747010-10 или его аналоги (например, 98.3777).
В редких случаях монтажный блок может быть перенесён под капот (на моделях с АКПП или дополнительным оборудованием). Тогда он располагается рядом с аккумулятором, в пластиковом коробе с чёрной крышкой. Реле стартера в таком блоке находится в нижнем ряду, вторая позиция справа. Проверьте наличие дополнительных предохранителей – их отсутствие или перегорание также может вызывать проблемы с запуском двигателя.
Как открыть и снять крышку монтажного блока
На Лада Калина монтажный блок расположен под приборной панелью с левой стороны, за пластиковой накладкой. Чтобы добраться до него, потребуется снять декоративную крышку, которая крепится на защелках. Перед началом работ отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания при случайном касании контактов.
Для снятия крышки монтажного блока выполните следующие действия:
- Вставьте плоскую отвертку в паз между крышкой и панелью со стороны водительской двери.
- Аккуратно подденьте крышку, отщелкнув первую защелку. Не прилагайте чрезмерных усилий – пластик хрупкий.
- Повторите процедуру для остальных защелок, расположенных по периметру крышки (всего их 4–5 штук).
- После освобождения всех защелок потяните крышку на себя, слегка покачивая из стороны в сторону.
Если крышка не поддается, проверьте наличие дополнительных креплений. На некоторых модификациях Калины (особенно с 2013 года) под крышкой может находиться винт под крестовую отвертку. Он расположен в нижней части блока, ближе к педалям. Открутите его, прежде чем пытаться снять крышку.
После снятия крышки обратите внимание на фиксаторы проводов. Они часто мешают свободному доступу к реле и предохранителям. Отсоедините разъемы, аккуратно нажав на пластиковые зажимы. Не тяните за провода – это может повредить контакты. Для удобства закрепите провода скотчем или пластиковым хомутом, чтобы они не мешали дальнейшей работе.
При обратной установке крышки убедитесь, что все защелки встали на место. Проверьте это, слегка надавив на крышку по периметру – не должно быть люфта или скрипа. Если крышка не фиксируется, вероятно, одна из защелок сломана. В этом случае замените крышку целиком, так как ремонт пластиковых фиксаторов ненадежен.
Работайте при хорошем освещении. Используйте фонарик или налобный светильник, чтобы не пропустить мелкие детали. Если монтажный блок снимается впервые, сфотографируйте исходное положение проводов и реле – это упростит сборку. Не допускайте попадания влаги или грязи внутрь блока, так как это может привести к окислению контактов и сбоям в работе электрооборудования.
Нумерация и обозначение реле в монтажном блоке Калины
Монтажный блок Лады Калины (модели 1118, 2192, 2194) расположен под панелью приборов слева от рулевой колонки. Реле в нём пронумерованы по схеме производителя, где каждое имеет уникальный код и функциональное назначение. Основные реле стартера и зажигания маркируются как K1 (главное реле), K3 (реле стартера) и K12 (реле зажигания). Номера нанесены на плату блока и дублируются в схеме электропроводки автомобиля, что упрощает идентификацию.
Для точного определения реле используйте следующие обозначения:
- K1 – главное реле системы управления двигателем (включает топливный насос, форсунки);
- K2 – реле стеклоочистителя;
- K3 – реле стартера (управляет тяговым реле стартера);
- K4 – реле ближнего света фар;
- K5 – реле дальнего света фар;
- K6 – реле звукового сигнала;
- K7 – реле обогрева заднего стекла;
- K8 – реле противотуманных фар;
- K9 – реле вентилятора системы охлаждения;
- K10 – реле компрессора кондиционера (при наличии);
- K11 – реле электробензонасоса;
- K12 – реле зажигания (включает цепи системы зажигания).
На крышке монтажного блока часто присутствует схема с расшифровкой, но она может отличаться в зависимости от года выпуска и комплектации.
При замене реле стартера (K3) проверьте его расположение: в большинстве случаев оно находится во втором ряду, третье слева. Если реле не срабатывает, прозвоните цепь мультиметром – сопротивление обмотки должно быть в пределах 50–80 Ом. Не путайте K3 с K12: последнее отвечает за питание ЭБУ и катушек зажигания, а не за запуск двигателя. При установке нового реле убедитесь, что контакты чистые и не окислены, иначе возможны сбои в работе стартера.

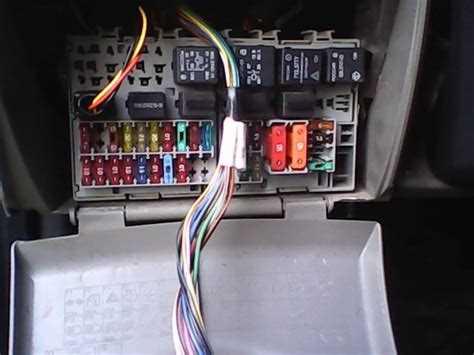

Как отличить реле стартера от других реле по внешнему виду
Реле стартера на Лада Калина имеет стандартный корпус типа 90.3747-10 или его аналоги (например, 75.3777-10). Отличить его можно по маркировке на пластиковом корпусе: ищите надписи «Стартер», «Starter Relay» или цифровой код, начинающийся с «90» или «75». На оригинальных деталях часто присутствует логотип АвтоВАЗ или производителя (например, «ТЕКО»).
Цвет корпуса реле стартера чаще всего черный или серый, но это не универсальный признак. Обращайте внимание на надписи на верхней крышке: на реле стартера может быть указано «12V» и номинальный ток (например, «30A»). У других реле (например, реле бензонасоса или вентилятора) ток обычно ниже – 20A или 15A.
Проверьте наличие защитного кожуха на реле. На Лада Калина реле стартера часто устанавливается в монтажном блоке под капотом, где оно может быть закрыто пластиковой крышкой с надписью «Starter Relay» или «К3». Если реле расположено в салоне (например, в блоке предохранителей), оно с высокой вероятностью не относится к стартеру.
Сравните реле с другими в монтажном блоке. Реле стартера обычно крупнее реле поворотников или габаритов, но сопоставимо по размеру с реле вентилятора радиатора. Однако последнее часто имеет дополнительные элементы на корпусе – например, диод или резистор для подавления помех. На реле стартера таких элементов нет.
Обратите внимание на вес. Реле стартера тяжелее большинства других реле из-за более мощных контактов и катушки. Если взять его в руку, оно будет ощутимо плотнее, чем, например, реле звукового сигнала. Это связано с необходимостью выдерживать высокие пусковые токи.
Схема расположения реле стартера в разных поколениях Калины
На Лада Калина первого поколения (2004–2013 гг.) реле стартера находится в монтажном блоке под капотом, слева от аккумуляторной батареи. Оно обозначено позицией K3 на схеме блока предохранителей и реле, расположенного в пластиковом корпусе с прозрачной крышкой. В модификациях с кондиционером или АКПП расположение может незначительно отличаться – реле смещено ближе к краю блока, но остаётся в той же зоне. Для доступа достаточно снять крышку, предварительно отключив клемму «минус» с АКБ.
Второе поколение Калины (2013–2018 гг., включая Kalina 2 и Kalina Cross) перенесло реле стартера в салонный монтажный блок, который установлен под панелью приборов с левой стороны, за крышкой бардачка. Реле маркируется как K12 (для 8-клапанных двигателей) или K13 (для 16-клапанных), в зависимости от года выпуска и комплектации. Найти его можно по цветовой маркировке проводов: управляющий провод – тонкий, красный с синей полосой, а силовой – толстый, жёлтый. При замене рекомендуется проверять состояние контактов в разъёме – окисление часто становится причиной отказа стартера.
Инструменты, необходимые для проверки и замены реле
Для диагностики и замены реле стартера на Лада Калина потребуется минимальный набор инструментов, но каждый из них должен быть качественным. Основной – мультиметр с функцией проверки сопротивления и напряжения (диапазон до 20 В постоянного тока). Без него невозможно точно определить работоспособность реле или цепи питания. Выбирайте модель с тонкими щупами, чтобы удобно подключаться к контактам малого размера.
Отвёртка с магнитным наконечником или удлинителем поможет извлечь реле из монтажного блока, не повредив защёлки. Для Калины подойдёт крестовая отвёртка PH2 или плоская 5 мм. Если реле установлено в труднодоступном месте, пригодится гибкий удлинитель для отвёртки – он позволит дотянуться до креплений без демонтажа соседних элементов.
Набор торцевых головок (8, 10 мм) или рожковых ключей нужен для снятия клемм аккумулятора перед началом работ. Это обязательный шаг: отключение питания исключает риск короткого замыкания при проверке цепей. Для надёжного контакта при измерениях используйте зажимы типа «крокодил» – они фиксируются на клеммах и освобождают руки.
Пинцет с тонкими губками (например, медицинский или часовой) пригодится для извлечения реле из гнезда, если оно сидит плотно. Избегайте использования плоскогубцев – они могут деформировать корпус или контакты. Для проверки целостности проводки понадобится щуп с игольчатым наконечником, чтобы прокалывать изоляцию без её повреждения.
Тестер для проверки предохранителей (пробник) ускорит диагностику: он покажет наличие напряжения на входе реле без мультиметра. Устройство с светодиодной индикацией компактнее и удобнее в стеснённых условиях подкапотного пространства. Если реле расположено в салоне, пригодится фонарик с магнитным основанием – он крепится к металлическим деталям и освещает рабочую зону.
Антикоррозийный спрей (например, WD-40 Specialist) необходим для обработки окисленных контактов реле или монтажного блока. Наносите его на ватную палочку, чтобы избежать попадания на пластиковые элементы. Для очистки контактов используйте специальную щётку с латунной щетиной – она не повреждает покрытие, в отличие от наждачной бумаги.
Запасное реле (артикул 1118-3747210-10 для Калины) должно быть под рукой до начала работ. Проверяйте его совместимость по маркировке на корпусе старого реле. Для временной замены подойдёт универсальное реле с аналогичными параметрами (например, 4-контактное на 30 А), но долгосрочное использование неоригинальных деталей не рекомендуется.
Перчатки из нитрила защитят руки от грязи и технических жидкостей, а также предотвратят случайное касание токоведущих частей. Для фиксации проводов при проверке используйте изоленту или термоусадочные трубки – они предотвратят короткое замыкание при случайном соприкосновении. Храните инструменты в компактном кейсе, чтобы не тратить время на поиск нужного приспособления в процессе работы.

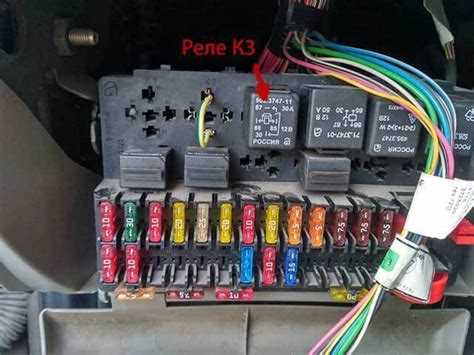

Пошаговая инструкция по извлечению реле стартера
Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Реле стартера на Лада Калина расположено в монтажном блоке под капотом, слева от аккумуляторной батареи. Блок закрыт пластиковой крышкой с защёлками – снимите её, потянув вверх.
Определите точное положение реле по схеме на внутренней стороне крышки блока. На Калине реле стартера маркируется как K3 (для моделей с 2004 по 2013 год) или K1 (после 2013 года). Если схема отсутствует, ориентируйтесь на цвет проводов: реле стартера подключено к толстым красному и чёрному проводам.
Аккуратно извлеките реле, потянув его вертикально вверх. Для удобства используйте тонкие плоскогубцы или специальный пластиковый съёмник, чтобы не повредить контакты. Если реле сидит плотно, покачайте его из стороны в сторону, избегая чрезмерных усилий – корпус пластиковый и может треснуть.
Проверьте состояние контактов на реле и в посадочном гнезде. Окисление или подгорание устраните мелкозернистой наждачной бумагой (зерно 800–1000). Протрите контакты спиртом или очистителем электроконтактов. При наличии следов оплавления замените реле – это признак перегрузки или короткого замыкания в цепи.
Установите новое реле, совместив выступы на корпусе с пазами в блоке. Убедитесь, что оно встало до конца – неполная посадка приведёт к отсутствию контакта. Подключите клемму аккумулятора и проверьте работу стартера. Если проблема сохраняется, прозвоните цепь мультиметром: сопротивление между контактами 85 и 86 должно быть в пределах 50–120 Ом.
После успешной замены закройте монтажный блок крышкой, убедившись, что защёлки зафиксировались. Храните старое реле в качестве запасного – на Калине они часто выходят из строя из-за перепадов напряжения или попадания влаги.
