Дроссельная заслонка на Рено Меган 2 (двигатели K4M, F4R) – ключевой элемент системы впуска, отвечающий за регулировку подачи воздуха. После замены заслонки, чистки или сброса ЭБУ требуется процедура обучения (адаптации), иначе двигатель будет работать нестабильно: плавающие обороты, рывки при разгоне, повышенный расход топлива. Процесс занимает 5–10 минут, но требует точного соблюдения последовательности действий.
Для обучения понадобятся: диагностический сканер (например, ELM327 с программой PyRen или DDT4All), мультиметр (для проверки напряжения на датчике положения заслонки – 0,5–4,5 В), ключ на 10 мм (для отключения аккумулятора). Перед началом убедитесь, что температура двигателя ниже 30°C, а напряжение бортовой сети – не менее 12,5 В. Невыполнение этих условий приведет к ошибке адаптации.
Процедура включает три этапа: сброс настроек ЭБУ, инициализацию заслонки и проверку результата. На автомобилях с электронной педалью газа (Е-газ) алгоритм отличается – требуется дополнительная калибровка педали. Если после обучения обороты остаются нестабильными, проверьте герметичность впускного тракта (подсос воздуха через прокладки или шланги) и работоспособность датчика абсолютного давления (MAP).
В 90% случаев ошибки адаптации связаны с неполным сбросом ЭБУ или игнорированием требований по температуре и напряжению. Если сканер не распознает команду на обучение, попробуйте альтернативный софт (Lexia для Renault) или выполните процедуру вручную через последовательность включения зажигания. Заводская документация Renault предписывает проводить адаптацию каждые 30 000 км или после любых манипуляций с дроссельным узлом.
Необходимые инструменты и условия для проведения процедуры
Для обучения дроссельной заслонки на Рено Меган 2 потребуется минимальный набор инструментов, но их наличие критично. Основной – диагностический сканер с поддержкой протокола CAN (например, ELM327 с адаптером для Renault или Launch X431). Без него невозможно сбросить адаптационные параметры блока управления двигателем (ЭБУ). Также понадобится мультиметр с диапазоном измерения напряжения до 20 В для проверки сигналов датчиков положения заслонки (TPS) и педали акселератора. Из расходных материалов – чистая ветошь и очиститель карбюратора (например, Liqui Moly или ABRO) для удаления нагара с заслонки перед процедурой.
Условия проведения обучения строго регламентированы. Температура двигателя должна быть в пределах 20–30°C – холодный мотор не примет новые параметры, а перегретый может выдать ошибки. Аккумулятор должен быть заряжен не менее чем на 12,5 В; при падении напряжения ниже 12 В ЭБУ прервет процесс. Зажигание включается только после полной сборки всех разъемов, а запуск двигателя допускается лишь после завершения адаптации. Важно отключить все потребители электроэнергии (фары, климат-контроль, аудиосистему), чтобы исключить скачки напряжения.
Дополнительные требования:
- Ключ зажигания должен находиться в положении «ON» (включено) без запуска двигателя на этапе инициализации.
- Педаль газа должна быть полностью отпущена перед началом процедуры – любое нажатие сбросит адаптацию.
- Время ожидания между этапами (например, после сброса ЭБУ) – не менее 30 секунд, иначе блок не успеет перезагрузиться.
- Процедуру проводить только на стоящем автомобиле с включенным стояночным тормозом и нейтральной передачей (для МКПП) или режимом «P» (для АКПП).
Несоблюдение любого из пунктов приведет к некорректной адаптации или ошибкам в работе двигателя (например, P0507 – высокие обороты холостого хода).
Подготовка автомобиля перед началом обучения заслонки
Перед началом процедуры убедитесь, что двигатель прогрет до рабочей температуры. На Рено Меган 2 это соответствует показаниям датчика температуры охлаждающей жидкости в диапазоне 85–95°C. Холодный мотор приведет к некорректной калибровке, так как блок управления использует данные о температуре для расчета оптимального положения заслонки.
Отключите все потребители электроэнергии: фары, обогрев стекол, кондиционер, аудиосистему. Даже незначительная нагрузка на генератор может вызвать колебания напряжения в бортовой сети, что повлияет на стабильность работы ЭБУ во время обучения. Рекомендуемое напряжение – не ниже 12,5 В на клеммах аккумулятора.
Проверьте уровень и состояние моторного масла. Низкий уровень или загрязненное масло увеличивает сопротивление в механизмах, что может исказить результаты адаптации. Используйте масло, соответствующее спецификации Renault RN0700 или RN0710, с вязкостью, рекомендованной для вашего климата.
Сбросьте ошибки в памяти ЭБУ с помощью диагностического сканера. Даже неактивные коды неисправностей могут блокировать процедуру обучения. Особое внимание уделите ошибкам, связанным с датчиками положения дроссельной заслонки (P0120–P0124) и цепью привода (P2101–P2103). Если ошибки не удаляются, устраните их причину до начала процедуры.
Убедитесь, что педаль акселератора находится в исходном положении. Нажмите ее до упора и отпустите 3–5 раз, чтобы убедиться в отсутствии заеданий. Механизм должен возвращаться в нулевое положение без задержек – это критично для корректного определения ЭБУ крайних точек хода заслонки.
Отсоедините разъем датчика положения педали акселератора на 10–15 секунд. Это действие сбросит адаптивные параметры, накопленные блоком управления, и позволит начать обучение с чистого листа. После подключения разъема включите зажигание на 30 секунд, не запуская двигатель, чтобы ЭБУ инициализировал датчики.
Проверьте состояние воздушного фильтра. Забитый фильтр создает дополнительное сопротивление на впуске, что может привести к неверной интерпретации данных о расходе воздуха. Замените фильтр, если пробег превышает 15 000 км или он визуально загрязнен. Используйте оригинальный фильтр Renault 7701070525 или аналог с идентичными характеристиками.
Запустите двигатель и дайте ему поработать на холостом ходу 2–3 минуты, затем заглушите. Это необходимо для стабилизации давления во впускном коллекторе и выравнивания параметров работы системы. После этого можно приступать к процедуре обучения, следуя инструкции для вашей версии ЭБУ (Siemens или Bosch).

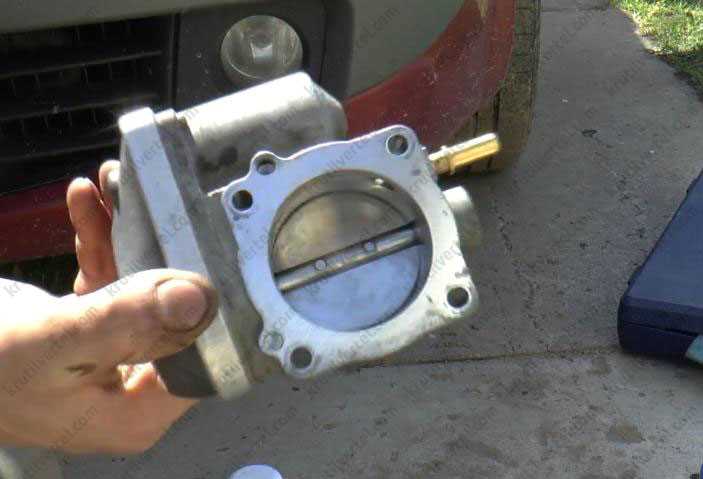

Пошаговая инструкция по сбросу адаптаций дросселя
Для автомобилей с электронной педалью газа (Е-газ) выполните дополнительный шаг: после прогрева двигателя до рабочей температуры выключите зажигание, затем включите его снова, не запуская мотор, и полностью нажмите педаль газа до упора на 10–15 секунд. Отпустите педаль и выключите зажигание на 30 секунд. Этот процесс принудительно обнулит адаптации дросселя в памяти ЭБУ. Запустите двигатель и дайте ему поработать на холостых оборотах 3–5 минут, следя за стабильностью оборотов.
Если после сброса наблюдаются плавающие обороты или нестабильная работа двигателя, выполните процедуру повторно, строго соблюдая временные интервалы. В некоторых случаях может потребоваться диагностический сканер (например, ELM327 с программой PyRen или Clip) для принудительного сброса адаптаций через меню «Очистка обучающих данных». Подключите сканер к разъему OBD-II, выберите модель автомобиля и выполните сброс через соответствующий пункт в программе.
После успешного сброса адаптаций рекомендуется проехать 10–15 км в спокойном режиме, избегая резких ускорений и торможений. Это позволит ЭБУ заново адаптировать дроссельную заслонку к текущим условиям эксплуатации. Если проблема сохраняется, проверьте состояние дроссельного узла на наличие загрязнений или механических повреждений – очистка или замена заслонки может потребоваться в случае износа.
Выполнение процедуры обучения через диагностический сканер
Подключите диагностический сканер с поддержкой протокола CAN (например, Launch X431 или ELM327 с адаптером для Renault) к OBD-II разъёму, расположенному под рулевой колонкой слева. В меню сканера выберите модель автомобиля – Renault Megane II (2002–2008 гг.), затем перейдите в блок управления двигателем (ECU) и найдите функцию «Throttle Body Learning» или «Адаптация дроссельной заслонки». Убедитесь, что напряжение аккумулятора не ниже 12,5 В, а температура двигателя находится в диапазоне 20–30°C – иначе процедура завершится с ошибкой. Запустите двигатель и дождитесь стабилизации оборотов холостого хода (около 700–800 об/мин).
Активируйте процедуру обучения через сканер: на экране появится инструкция с пошаговыми действиями. Обычно требуется полностью отпустить педаль газа (убедитесь, что она не зажата ковриком или посторонними предметами) и дождаться завершения калибровки – процесс занимает 30–60 секунд. Сканер отобразит сообщение об успешном выполнении или код ошибки (например, DF044 – неисправность дроссельного узла). Если адаптация не удалась, проверьте целостность проводки к датчику положения заслонки (контакты A и B на разъёме) и отсутствие нагара на заслонке. После успешного обучения заглушите двигатель на 10 секунд, затем запустите и дайте поработать на холостых 2–3 минуты для сохранения параметров в памяти ECU.
Ручной метод обучения дроссельной заслонки без сканера
Для ручной адаптации дроссельной заслонки на Renault Megane II (двигатели K4J, K4M) потребуется выполнить последовательность действий с точным соблюдением временных интервалов. Начните с прогрева двигателя до рабочей температуры (80–90°C), затем заглушите его и выключите зажигание на 10 секунд. Включите зажигание (не запуская двигатель) и выждите ровно 30 секунд – в этот момент блок управления фиксирует базовые параметры заслонки. После этого выключите зажигание на 15 секунд, затем запустите двигатель и дайте ему поработать на холостых оборотах 2–3 минуты, избегая нажатия на педаль газа.
Ключевой этап – калибровка положения заслонки. На работающем двигателе медленно нажмите педаль газа до упора и удерживайте 5 секунд, затем отпустите. Повторите процедуру 3 раза с интервалом в 10 секунд между нажатиями. Двигатель должен отреагировать изменением оборотов (кратковременным повышением до 1500–2000 об/мин), что свидетельствует о записи новых параметров в ЭБУ. Если обороты не стабилизируются в течение 30 секунд после последнего нажатия, процедуру необходимо повторить.
Для проверки результата адаптации заглушите двигатель на 10 секунд, затем запустите и дайте поработать на холостом ходу 1 минуту. Обороты должны быть стабильными (750–850 об/мин для K4J/K4M), без провалов или «плавающих» значений. Если наблюдаются отклонения, отсоедините клемму аккумулятора на 5 минут – это сбросит настройки ЭБУ, после чего процедуру адаптации следует провести заново. Учтите, что ручной метод не гарантирует 100% успеха на автомобилях с пробегом свыше 150 000 км из-за износа механизма заслонки.
Типичные ошибки при ручной адаптации: несоблюдение временных пауз, попытка выполнения процедуры на холодном двигателе, использование нештатного аккумулятора с напряжением ниже 12,5 В. Если после 3 попыток обороты остаются нестабильными, проверьте целостность проводки к датчику положения дроссельной заслонки (контакты A, B, C на разъеме) и отсутствие нагара на заслонке. В случае загрязнения очистите механизм специальным спреем для дроссельных узлов, избегая механического воздействия на поверхность.
Проверка результатов и устранение ошибок после обучения
После завершения процедуры обучения дроссельной заслонки на Рено Меган 2 первым шагом проверки станет считывание ошибок через диагностический сканер. Подключите устройство к разъему OBD-II и выполните сканирование на наличие кодов неисправностей. Особое внимание уделите ошибкам P0120–P0123, P0505, P2101 и P2135 – они напрямую связаны с работой дроссельного узла. Если сканер не показывает ошибок, но двигатель работает нестабильно на холостом ходу или при разгоне, переходите к проверке механической части.

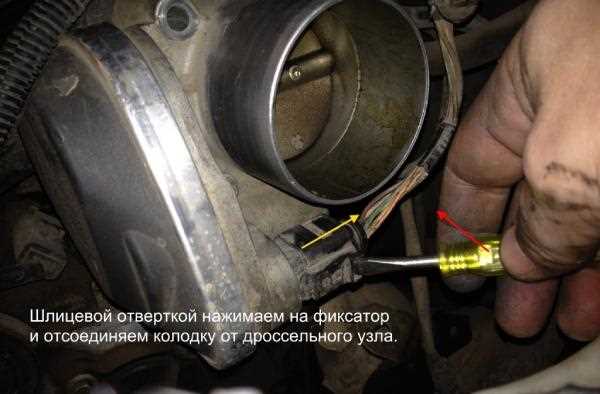

Проверьте фактическое положение заслонки с помощью мультиметра. Отсоедините разъем дроссельного узла и измерьте сопротивление между контактами 2 и 3 (датчик положения дроссельной заслонки). При полностью закрытой заслонке сопротивление должно составлять 1,5–2,5 кОм, при открытой – 0,5–1,5 кОм. Если значения выходят за пределы, замените датчик или очистите контакты от окислов. Также убедитесь, что напряжение питания на контакте 1 (от ЭБУ) составляет 5 В ±0,2 В – отклонение указывает на проблемы с проводкой или блоком управления.
Запустите двигатель и проанализируйте параметры в реальном времени через сканер. На холостом ходу частота вращения должна удерживаться в диапазоне 700–850 об/мин, а угол открытия дроссельной заслонки – 0,5–2,5%. Если обороты плавают или превышают 1000 об/мин, выполните повторное обучение с предварительной очисткой корпуса заслонки от нагара. При этом следите за параметром «Адаптация дроссельной заслонки» в блоке данных – значение должно быть в пределах 0–100%. Если адаптация не завершена (значение -1 или 255), сбросьте настройки ЭБУ через сканер и повторите процедуру.
Если после обучения наблюдаются рывки при разгоне или провалы мощности, проверьте герметичность впускного тракта. Отсоедините патрубок от дроссельного узла и осмотрите резиновые уплотнения на наличие трещин или деформаций. Утечка воздуха после заслонки приводит к обеднению смеси и некорректной работе двигателя. Также измерьте разрежение во впускном коллекторе на холостом ходу – оно должно быть в пределах 450–550 мбар. Значения ниже 400 мбар указывают на подсос воздуха или неисправность клапана PCV.
В случае сохранения ошибок после всех проверок выполните сброс адаптаций ЭБУ с последующим повторным обучением. Для этого отключите аккумулятор на 10–15 минут или используйте сканер с функцией «Сброс адаптаций». Если проблема не устранена, замените дроссельный узел в сборе – на Рено Меган 2 с двигателями K4M и F4R он неразборный. После замены обязательно выполните обучение заново, так как новый узел требует калибровки под конкретный двигатель.
Типичные проблемы и их решения при адаптации заслонки
Одна из частых ошибок при обучении дроссельной заслонки на Рено Меган 2 – появление кода неисправности DF079 («Адаптация дроссельной заслонки не выполнена»). Причина кроется в неполном сбросе предыдущих адаптационных значений перед началом процедуры. Решение: перед запуском обучения отключите аккумулятор на 10–15 минут, затем выполните инициализацию через диагностический сканер (например, Clip или Launch) с обязательным выбором пункта «Сброс адаптаций» в меню ЭБУ двигателя.
Плавающие обороты после адаптации указывают на негерметичность впускного тракта или загрязнение заслонки. Проверьте состояние резиновых уплотнений на корпусе дросселя и впускном коллекторе – трещины или деформации приводят к подсосу воздуха. Очистите заслонку средством для карбюраторов (например, Liqui Moly Pro-Line), уделяя внимание краям и оси. После очистки повторите адаптацию, предварительно убедившись в отсутствии утечек с помощью дымогенератора или мыльного раствора.
Если после обучения двигатель глохнет на холостом ходу, проблема часто связана с некорректными параметрами в блоке управления. В 90% случаев помогает обновление ПО ЭБУ до последней версии через официальный дилерский сканер. Альтернативный метод: снимите разъем с датчика положения дроссельной заслонки на 30 секунд, затем подключите его обратно и выполните адаптацию заново – это сбрасывает временные ошибки в памяти контроллера.
Зависание оборотов на уровне 1500–2000 об/мин после адаптации характерно для заслонок с изношенным потенциометром. Диагностируйте датчик мультиметром: сопротивление между контактами 1–2 должно меняться плавно от 0,9 до 4,5 кОм при повороте заслонки. Если значения скачут или выходят за пределы, замените датчик. После замены обязательно выполните калибровку через сканер, иначе ошибка повторится.
На автомобилях с пробегом свыше 100 000 км адаптация может не завершаться из-за износа редуктора привода заслонки. Симптомы: щелчки или скрежет при работе дросселя, задержка реакции на педаль газа. Решение – замена всего корпуса дросселя в сборе (артикул 8200661583 для бензиновых двигателей 1.6). Перед установкой нового узла смажьте шестерни привода силиконовой смазкой для снижения трения.
Ошибка DF080 («Несоответствие параметров дроссельной заслонки») возникает при попытке адаптации на непрогретом двигателе или с неисправным датчиком температуры охлаждающей жидкости. Перед процедурой прогрейте мотор до 85–90°C, затем отключите все потребители электроэнергии (фары, климат-контроль). Если ошибка сохраняется, проверьте сопротивление датчика температуры: при 20°C оно должно быть в пределах 2,2–2,7 кОм, при 80°C – 300–360 Ом. При отклонениях замените датчик.
