Датчик давления масла – критически важный элемент системы смазки двигателя. Его неисправность или неправильное подключение приводит к ложным срабатываниям аварийной лампы, а в худшем случае – к отсутствию контроля за реальным падением давления. Стандартные датчики работают в диапазоне 0,2–0,8 бар (для бензиновых двигателей) и 0,8–2,0 бар (для дизелей), но точные значения зависят от модели автомобиля. Перед установкой проверьте соответствие датчика спецификациям производителя.
Для подключения потребуются: мультиметр (с диапазоном измерения сопротивления до 200 Ом), набор ключей (обычно 22 мм или 24 мм для резьбового соединения), герметик для резьбы (например, Loctite 574 или аналоги), а также новый уплотнительный медный шайба. Работайте на холодном двигателе – горячее масло может вызвать ожоги, а его остатки в системе смазки исказят показания при проверке.
Основные точки подключения датчика расположены на корпусе масляного фильтра, блоке цилиндров или головке блока. В большинстве случаев используется резьба M14×1,5 или M12×1,5. Перед демонтажем старого датчика слейте часть масла (около 100–200 мл) – это предотвратит его вытекание при откручивании. Если датчик установлен в труднодоступном месте, используйте удлинитель для ключа или гибкий привод.
После установки нового датчика проверьте его работоспособность. Подключите мультиметр в режиме измерения сопротивления между контактом датчика и массой двигателя. При заглушенном двигателе сопротивление должно быть бесконечным (разомкнутая цепь), при запуске – 0 Ом (замкнутая цепь при нормальном давлении). Если показания не соответствуют, датчик неисправен или подключен неправильно.
Не игнорируйте контрольную лампу давления масла после подключения. Если она продолжает гореть на холостых оборотах, проверьте уровень масла, состояние масляного насоса и фильтра. В некоторых случаях проблема кроется в неисправности проводки или ЭБУ – прозвоните цепь от датчика до блока управления с помощью мультиметра.

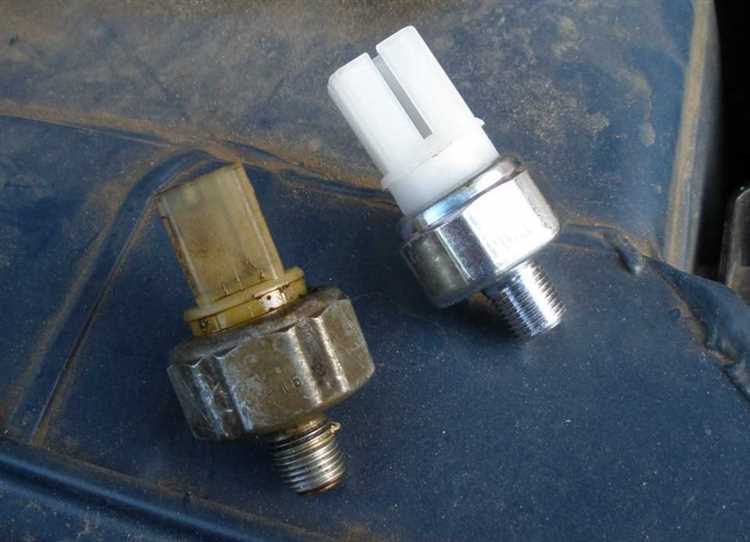

Подключение датчика давления масла: пошаговая инструкция
Перед началом работ убедитесь, что двигатель остыл, а зажигание выключено. Отсоедините клемму «минус» аккумулятора, чтобы исключить короткое замыкание. Найдите штатное место установки датчика – обычно это блок цилиндров или масляный фильтр, где предусмотрено резьбовое отверстие с маркировкой M14×1,5 или M12×1,25. Если датчик устанавливается впервые, потребуется метчик соответствующего размера для нарезки резьбы. Очистите посадочное место от грязи и остатков старого герметика, используя ветошь и очиститель тормозов.
Нанесите на резьбу нового датчика тонкий слой анаэробного герметика (например, Loctite 574) или фторопластовую ленту, если производитель рекомендует её применение. Вверните датчик вручную на 2–3 оборота, затем затяните динамометрическим ключом с усилием 15–20 Н·м. Превышение момента затяжки может привести к повреждению резьбы или корпуса датчика. Подключите электрический разъём, убедившись в надёжности фиксации – большинство датчиков имеют байонетное или клипсовое соединение, которое должно щёлкнуть при правильной установке.
- Подсоедините сигнальный провод датчика к соответствующему контакту на приборной панели или блоку управления. В большинстве автомобилей используется однопроводная схема: провод от датчика идёт к указателю давления масла, а «масса» берётся с корпуса двигателя. Для проверки подключения включите зажигание (двигатель не запускайте) – стрелка указателя должна отклониться на 0,2–0,4 кгс/см² из-за остаточного давления в системе.
- Запустите двигатель и прогрейте его до рабочей температуры (80–90°C). Контролируйте показания указателя: на холостых оборотах давление должно быть в пределах 0,8–2,0 кгс/см² (зависит от модели двигателя), при 2000 об/мин – 2,5–4,5 кгс/см². Если показания отсутствуют или завышены, проверьте целостность проводки и правильность подключения.
- При необходимости откалибруйте датчик с помощью диагностического сканера или эталонного манометра. Подключите манометр параллельно датчику через тройник и сравните показания. Расхождение более 10% указывает на неисправность датчика или проблемы в масляной системе.
Как выбрать правильный датчик давления масла для вашего автомобиля
Датчики давления масла делятся на два основных типа: механические и электронные. Механические (например, манометры с трубкой Бурдона) используются в системах с прямым измерением и чаще встречаются на старых автомобилях или в тюнинговых решениях. Электронные датчики, работающие по принципу изменения сопротивления или емкости, устанавливаются на большинство современных машин. Они бывают аналоговыми (выдают непрерывный сигнал) и цифровыми (передают данные в виде импульсов). Для автомобилей с бортовым компьютером или системой диагностики OBD-II подходят только электронные датчики с соответствующим протоколом связи.
Диапазон измеряемого давления – критически важный параметр. Стандартные значения для легковых автомобилей составляют 0–10 бар, но у дизельных двигателей или турбированных моторов диапазон может достигать 12–15 бар. Например, для двигателя BMW N57 (дизель) требуется датчик с рабочим диапазоном 0–12 бар, а для атмосферного мотора Toyota 1ZZ-FE достаточно 0–7 бар. Установка датчика с неподходящим диапазоном приведет к некорректным показаниям или выходу устройства из строя. Проверяйте этот параметр в спецификации двигателя или на корпусе старого датчика.
Материал корпуса и уплотнений влияет на долговечность датчика. Для бензиновых двигателей подходят датчики с алюминиевым или стальным корпусом и резиновыми уплотнителями (например, EPDM). В дизельных моторах, где температура и агрессивность среды выше, используются датчики с корпусом из нержавеющей стали и уплотнениями из фторкаучука (Viton). Игнорирование этого фактора может привести к коррозии корпуса или разгерметизации системы уже через 10–15 тысяч километров пробега. Производители, такие как Bosch или VDO, указывают материал уплотнений в технических характеристиках.
Точность измерений зависит от класса датчика. Для большинства автомобилей достаточно точности ±2% от полной шкалы, но в спортивных или гоночных машинах используются датчики с точностью ±0,5%. Например, датчики компании Autometer для автоспорта имеют погрешность не более 1%. Если штатный датчик вашего автомобиля показывает давление с отклонением более 0,3 бар на холостых оборотах, стоит рассмотреть замену на модель с более высоким классом точности.
Способ подключения определяет сложность установки. Датчики с резьбовым соединением (например, M10×1, M12×1,5 или 1/8″ NPT) монтируются непосредственно в масляную магистраль. Штуцерные датчики подключаются через гибкий шланг и требуют дополнительных фитингов. Для автомобилей с ограниченным пространством в моторном отсеке (например, Subaru Impreza) выбирайте компактные датчики с боковым подключением. Также учитывайте тип электрического разъема: стандартные клеммы «папа-мама» или специфические разъемы (например, Delphi GT100 для некоторых моделей Opel).
При выборе между оригинальными и аналоговыми датчиками учитывайте соотношение цены и надежности. Оригинальные датчики (OEM) гарантируют совместимость, но их стоимость может превышать 3–5 тысяч рублей (например, датчик для Mercedes-Benz OM642 стоит около 4500 рублей). Аналоги от проверенных производителей (Febi, SWAG, Hella) дешевле на 30–50%, но требуют проверки по каталогам совместимости. Избегайте дешевых датчиков неизвестных брендов – их ресурс редко превышает 20–30 тысяч километров, а погрешность может достигать 10%. Для диагностики давления масла в режиме реального времени рассмотрите варианты с дополнительным выходом для подключения манометра, например, датчики от компании Pro-Sport.
Необходимые инструменты и материалы для установки датчика
Для подключения датчика давления масла потребуется набор ключей: рожковый на 19 мм (для большинства отечественных автомобилей) или на 22 мм (для иномарок), торцевой ключ с удлинителем (если доступ к датчику затруднён), а также динамометрический ключ с диапазоном 10–25 Н·м для затяжки с требуемым моментом. Обязателен мультиметр с функцией проверки сопротивления (до 200 Ом) и напряжения (до 20 В) – он поможет прозвонить цепь и убедиться в отсутствии обрывов. Из расходных материалов понадобятся медные или алюминиевые уплотнительные шайбы под датчик (толщиной 1,5–2 мм), герметик для резьбовых соединений (например, Loctite 574 или аналог), а также термостойкий провод сечением 0,75–1,5 мм² (если требуется удлинение штатной проводки). Для очистки посадочного места используйте безворсовую салфетку и очиститель карбюратора или спирт.
При работе с системами под давлением (особенно на дизельных двигателях) необходим манометр с переходником для проверки фактического давления масла перед установкой нового датчика – это исключит ошибки диагностики. Если датчик расположен в труднодоступном месте (например, под выпускным коллектором), подготовьте гибкий удлинитель для ключа и зеркало на магнитной основе. Для защиты от короткого замыкания используйте термоусадочные трубки диаметром 4–6 мм и клеммы типа «мама» под разъём датчика. В случае замены штатного датчика на аналоговый с другим типом сигнала (например, с резистивного на токовый 4–20 мА) дополнительно потребуется согласующий модуль или резистор нагрузки 250 Ом ±5%.
Поиск места расположения штатного датчика и подготовка к демонтажу
Штатный датчик давления масла чаще всего расположен на блоке цилиндров или головке блока, вблизи масляного фильтра или масляного канала. На большинстве бензиновых двигателей (например, ВАЗ-2110, Renault Logan, Toyota Corolla) он находится с левой стороны блока, рядом с масляным фильтром, и имеет резьбовое соединение M14x1,5 или M12x1,25. На дизельных агрегатах (как у Volkswagen TDI или Cummins) датчик может быть установлен на корпусе масляного насоса или в магистрали высокого давления. Для точного определения используйте сервисную документацию: в разделе «Система смазки» указаны координаты датчика с привязкой к номерам цилиндров или меткам на блоке. Если документации нет, осмотрите двигатель снизу – датчик выглядит как небольшой цилиндрический элемент с электрическим разъёмом и подведённой к нему тонкой трубкой или штуцером.
Перед демонтажем сбросьте давление в системе смазки: запустите двигатель на 30–60 секунд, затем заглушите и отсоедините клемму «минус» аккумулятора. Подготовьте инструмент: для большинства датчиков потребуется торцевой ключ на 22 или 24 мм (реже – на 19 мм), удлинитель и трещотка. Если датчик расположен в труднодоступном месте (например, под выпускным коллектором на двигателях Kia/Hyundai Gamma), используйте карданный шарнир или гибкий удлинитель. Заранее подставьте ёмкость под место установки – при откручивании датчика вытечет 50–150 мл масла. Очистите резьбу и посадочное место от грязи металлической щёткой и ветошью, чтобы избежать попадания абразива в масляную систему. При работе с датчиками на алюминиевых блоках (как у двигателей Honda D-series) не прилагайте чрезмерных усилий – резьба легко повреждается.
Снятие старого датчика и проверка состояния резьбового соединения
Перед демонтажем отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание при случайном касании проводки. Датчик давления масла обычно расположен на блоке цилиндров или масляном фильтре – уточните его точное положение по сервисной документации для вашей модели двигателя. Используйте головку на 22 или 24 мм (в зависимости от типа датчика) и трещотку с удлинителем, чтобы ослабить крепление. Если датчик прикипел, нанесите проникающую смазку (например, WD-40) за 10–15 минут до попытки откручивания и обстучите корпус легкими ударами молотка через деревянную проставку.
После снятия датчика осмотрите резьбовое соединение на предмет коррозии, задиров или остатков старого герметика. Очистите резьбу в блоке цилиндров метчиком соответствующего размера (обычно M14×1,5 или M12×1,25) – это предотвратит перекос нового датчика и обеспечит герметичность. Если резьба повреждена, используйте ремонтную вставку (футорку) или обратитесь в сервис для нарезания новой резьбы. Проверьте уплотнительное кольцо старого датчика: деформация, трещины или потеря эластичности – повод заменить его на новое из меди или алюминия.
Протрите посадочное место безворсовой салфеткой, смоченной в бензине или очистителе карбюратора, чтобы удалить масляные отложения и металлическую стружку. Осмотрите канал под датчик на наличие засоров – даже мелкие частицы могут исказить показания нового устройства. Если двигатель работал с неисправным датчиком, проверьте уровень и состояние масла: металлическая стружка в поддоне указывает на износ вкладышей или шестерен масляного насоса.
При установке нового датчика нанесите на резьбу тонкий слой герметика для высокотемпературных соединений (например, Loctite 574 или аналог). Затягивайте датчик моментом 15–20 Н·м – превышение усилия может сорвать резьбу в алюминиевом блоке. Подключите проводку и запустите двигатель на 30–60 секунд, контролируя отсутствие утечек масла из-под датчика. Если давление на приборной панели не нормализовалось, проверьте целостность проводов и работоспособность нового датчика мультиметром.
Зафиксируйте момент замены в бортовом журнале с указанием пробега и типа установленного датчика. Это упростит диагностику при повторных неисправностях и поможет отследить ресурс системы смазки. При частых отказах датчиков проверьте давление масла механическим манометром – возможно, проблема кроется в износе масляного насоса или забитом фильтре.
