Панель приборов БМВ Е36 – это не просто функциональный элемент, а сложный узел с электронными компонентами, требующий аккуратного подхода при разборке. Модель оснащена аналоговыми приборами (спидометр, тахометр, датчики топлива и температуры) и блоком управления подсветкой, который часто выходит из строя из-за окисления контактов или перегорания ламп. Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания, и подготовьте инструменты: крестовую отвёртку PH2, плоскую отвёртку 3 мм, пинцет и пластиковые клипсодёры для снятия облицовки без повреждений.
Первый этап – демонтаж центральной консоли. Снимите магнитолу, открутив четыре винта по периметру, затем отсоедините разъёмы антенны и динамиков. Далее открутите два винта крепления пепельницы и вытащите её вместе с подстаканником. Под облицовкой находятся два скрытых винта, удерживающих панель приборов: один под заглушкой слева от рулевой колонки, второй – справа, за крышкой блока предохранителей. Используйте фонарик, чтобы не пропустить крепёжные элементы.
После снятия облицовки отсоедините разъёмы от панели приборов. Основной штекер (26-контактный) расположен сзади, его нужно аккуратно отжать фиксатором и вытащить, не дёргая за провода. Дополнительно отключите разъём подсветки (4-контактный) и провод массы, закреплённый гайкой на 10. Если панель не поддаётся, проверьте наличие дополнительных винтов под декоративными накладками – на некоторых модификациях Е36 (особенно с климат-контролем) они могут быть спрятаны за вентиляционными решётками.
Разборка самой панели начинается с откручивания четырёх винтов по периметру корпуса. Внутри находятся три основных модуля: плата приборов, механизм стрелочных указателей и блок подсветки. Стрелки снимаются с осей при помощи специального съёмника или тонкой отвёртки, но делать это нужно крайне осторожно – оси хрупкие и легко деформируются. Лампы подсветки (T5, 12V) вынимаются поворотом против часовой стрелки, а светодиоды (если установлены) заменяются только в сборе с платой.
При сборке обратите внимание на правильность установки стрелок: спидометр и тахометр должны стоять на нулевых отметках. Перед окончательной фиксацией проверьте работоспособность всех приборов, подключив панель к разъёмам без установки в консоль. Если стрелки «зависают» или не реагируют, вероятно, повреждены потенциометры на плате – их можно заменить отдельно, но потребуется паяльник с тонким жалом и опыт работы с SMD-компонентами.
Какие инструменты понадобятся для снятия панели приборов
Для демонтажа панели приборов BMW E36 потребуются: крестовая отвёртка PH2 (для саморезов облицовки), плоская отвёртка с шириной жала 5–7 мм (для поддевания пластиковых защёлок), торкс T15 и T20 (болты крепления панели и козырька), ключ на 10 мм (гайки под рулевой колонкой). Дополнительно пригодится пластиковый монтажный клин или набор лопаток для безопасного отделения декоративных элементов без повреждения защёлок. Для отсоединения разъёмов используйте тонкий пинцет или специальный съёмник контактов – стандартные плоскогубцы могут деформировать фиксаторы.
Обязательно подготовьте магнитную головку на 8 мм с удлинителем для доступа к нижним болтам крепления панели, расположенным за рулевой колонкой. Для работы с проводкой понадобится мультиметр (проверка целостности цепей после отключения) и изолента (временная фиксация разъёмов). Избегайте применения металлических инструментов без изолированных ручек – риск короткого замыкания при случайном касании контактов.
Как отключить аккумулятор перед началом работ
Перед разборкой панели приборов BMW E36 отключение аккумулятора – обязательная мера безопасности. Электроника автомобиля, включая подушки безопасности и модули управления, может выйти из строя при случайном замыкании или скачке напряжения. Работайте в хорошо проветриваемом помещении, так как при отсоединении клемм возможно кратковременное искрение.
Подготовьте инструменты: ключ на 10 мм (обычно требуется для клемм аккумулятора E36), диэлектрические перчатки и защитные очки. Если автомобиль оснащён системой Start-Stop, дополнительно потребуется диагностический сканер для сброса ошибок после подключения аккумулятора. Убедитесь, что зажигание выключено, а ключ извлечён из замка.
Аккумулятор на BMW E36 расположен в багажном отсеке, под ковриком и пластиковой крышкой. Для доступа снимите коврик, открутите два фиксатора крышки (обычно крепятся на пластиковых гайках) и отложите её в сторону. Некоторые модификации могут иметь аккумулятор под капотом – уточните расположение по VIN-коду или руководству по эксплуатации.
Отсоединяйте клеммы в строгой последовательности: сначала минусовую (чёрный провод), затем плюсовую (красный). Это предотвращает короткое замыкание при случайном касании инструментом кузова. Используйте ключ на 10 мм, чтобы ослабить гайки клемм, затем снимите их движением вверх. Если клеммы окислены, очистите их металлической щёткой и нанесите тонкий слой консистентной смазки (например, Литол-24) для защиты от коррозии.
После отсоединения клемм изолируйте плюсовой провод изолентой или пластиковым колпачком. Это исключит случайное замыкание при работе с панелью приборов. Если автомобиль оборудован сигнализацией или иммобилайзером, отключение аккумулятора может вызвать блокировку системы – заранее подготовьте код разблокировки или запасной ключ.
Время ожидания после отключения аккумулятора зависит от выполняемых работ. Для простой разборки панели приборов достаточно 5–10 минут, чтобы разрядились конденсаторы в электронных блоках. Если планируется замена или ремонт модулей подушек безопасности, выждите не менее 15 минут – это время необходимо для полного разряда пиротехнических элементов.
При подключении аккумулятора соблюдайте обратный порядок: сначала плюсовая клемма, затем минусовая. Затягивайте гайки с моментом 5–6 Н·м – чрезмерное усилие может повредить клеммы или аккумулятор. После подключения проверьте работу электроники: включите зажигание, убедитесь в отсутствии ошибок на приборной панели и протестируйте основные функции (свет, климат-контроль, аудиосистема).
Если после отключения аккумулятора сбились настройки магнитолы или бортового компьютера, восстановите их вручную или с помощью диагностического оборудования. На BMW E36 с заводской аудиосистемой может потребоваться ввод кода – он указан в сервисной книжке или на наклейке в багажнике. Избегайте повторного отключения аккумулятора в течение 24 часов, чтобы дать системе стабилизироваться.
Снятие верхней накладки рулевой колонки на БМВ Е36
Отсоедините клемму минус аккумулятора, чтобы исключить случайное срабатывание подушки безопасности. Верхняя накладка крепится двумя винтами Torx T20 – один расположен под рулевым колесом (доступен после снятия нижнего кожуха), второй скрыт за заглушкой в верхней части накладки. Заглушку подденьте плоской отвёрткой, аккуратно отжав фиксаторы по краям, чтобы не повредить пластик.
После откручивания винтов потяните накладку на себя, одновременно нажимая на защёлки по бокам – они расположены в районе переключателей света и стеклоочистителей. Если деталь не поддаётся, проверьте наличие дополнительных фиксаторов у основания рулевой колонки: на некоторых моделях Е36 (особенно с 1994 года) там установлен третий крепёжный элемент. Отсоедините разъёмы от кнопок круиз-контроля и аварийной сигнализации, если они присутствуют.
При обратной установке убедитесь, что все защёлки вошли в пазы без перекосов, а провода не зажаты между пластиком и металлическим каркасом. Затягивайте винты с усилием 2–3 Н·м, избегая чрезмерной затяжки – это предотвратит растрескивание накладки. Перед подключением аккумулятора проверьте работоспособность всех переключателей.
Демонтаж кожуха под рулевым колесом
Перед началом работ отключите клемму аккумулятора, чтобы исключить случайное срабатывание подушки безопасности или короткое замыкание. Кожух состоит из двух частей: верхней и нижней, соединённых тремя скрытыми защёлками. Первым делом снимите нижнюю часть, поддев её плоской отвёрткой с тонким жалом в районе защёлок – они расположены по центру и по бокам на расстоянии 15 см друг от друга. Избегайте чрезмерного усилия: пластик хрупкий, особенно в мороз.
После снятия нижней части откроется доступ к двум винтам Torx T20, фиксирующим верхний кожух. Они находятся под рулевой колонкой, ближе к педалям. Открутите их, затем аккуратно потяните верхнюю часть на себя, одновременно нажимая на защёлки у основания рулевого колеса – их две, по одной с каждой стороны. Если кожух не поддаётся, проверьте, не осталось ли незамеченных винтов или зацепов в районе замка зажигания.
- Используйте магнитную отвёртку для винтов – они часто падают в труднодоступные места.
- Не тяните кожух резко: провода подушки безопасности проходят вдоль колонки и могут быть повреждены.
- При обратной сборке сначала защёлкните верхнюю часть, затем прикрутите нижнюю.
Если после демонтажа требуется доступ к проводке или блоку предохранителей, обратите внимание на дополнительные крепления: пластиковый фиксатор жгута проводов удерживается клипсой под рулевой колонкой, а блок предохранителей закреплён на двух направляющих. Для его снятия достаточно сдвинуть его влево и потянуть вниз. При сборке убедитесь, что все защёлки встали на место – характерный щелчок подтвердит правильную фиксацию.
Отсоединение разъемов от комбинации приборов
Перед началом отсоединения разъемов убедитесь, что зажигание выключено, а клемма аккумулятора снята. На задней стороне панели приборов БМВ Е36 расположены три основных разъема: белый (26-контактный), черный (12-контактный) и коричневый (18-контактный). Каждый из них фиксируется пластиковыми защелками, которые необходимо аккуратно отжать пальцами или тонкой отверткой, избегая чрезмерного усилия, чтобы не повредить корпус.
Начинайте с белого разъема – он отвечает за питание и сигналы от датчиков скорости, уровня топлива и температуры. Защелка находится сверху; надавите на нее вниз, одновременно потянув разъем на себя. Если он не поддается, проверьте, не осталось ли незаметных фиксаторов по бокам. Черный разъем (питание ламп подсветки и контрольных индикаторов) отсоединяется аналогично, но его защелка расположена сбоку – нажмите на нее в направлении разъема.
Коричневый разъем чаще всего вызывает затруднения из-за плотной посадки. Его фиксатор находится снизу; удерживая панель одной рукой, второй нажмите на защелку вверх и одновременно вытяните разъем движением вниз. Если разъем «прикипел», используйте пластиковый клин или специальный съемник для автомобильных коннекторов, но ни в коем случае не поддевайте металлическими инструментами – риск повредить контакты или плату высок.
После отсоединения разложите разъемы в порядке снятия, чтобы избежать путаницы при обратной сборке. Осмотрите контакты на наличие окислов или деформаций: при обнаружении загрязнений протрите их спиртом и мягкой щеткой. Если на разъемах присутствуют следы влаги, просушите их феном на низкой температуре или оставьте на воздухе не менее 30 минут перед повторным подключением.
Как открутить крепления панели приборов
Перед началом работы отсоедините клемму аккумулятора, чтобы исключить короткое замыкание. На BMW E36 панель приборов фиксируется четырьмя винтами Torx T20: два расположены в верхней части, под декоративной накладкой, и два – снизу, за крышкой предохранителей. Для доступа к нижним креплениям снимите пластиковую заглушку под рулевой колонкой, поддев её плоской отвёрткой.
Верхние винты скрыты за козырьком панели. Аккуратно отщёлкните его, потянув на себя – защёлки хрупкие, не прилагайте чрезмерных усилий. После снятия козырька винты будут видны по краям, ближе к лобовому стеклу. Используйте удлинитель для трещотки, чтобы не повредить пластик при откручивании.
С правой стороны панели (со стороны пассажира) может быть дополнительный винт под заглушкой воздуховода. Его часто упускают, что приводит к перекосу панели при демонтаже. Заглушка снимается без инструментов – достаточно нажать на фиксаторы по бокам и потянуть на себя.
Если панель не поддаётся после откручивания всех винтов, проверьте наличие скрытых защёлок. На E36 они расположены по периметру: две в верхней части, три снизу и одна с левой стороны, рядом с блоком климат-контроля. Отсоедините их, вставив пластиковую лопатку между панелью и торпедо, и аккуратно отжимая.
Некоторые модификации E36 имеют дополнительное крепление в виде металлического кронштейна под центральной консолью. Он фиксируется двумя болтами на 10 мм. Для доступа к ним снимите пепельницу и магнитолу, затем открутите болты головкой с удлинителем.
После снятия всех креплений потяните панель на себя, но не дёргайте резко – к ней подключены разъёмы проводки. Отсоедините их, нажав на фиксаторы, и только потом полностью снимите панель. Храните винты и заглушки в отдельных пакетах, подписав их расположение, чтобы избежать путаницы при сборке.
Извлечение панели приборов из посадочного места
Перед началом демонтажа отключите аккумулятор, сняв клемму «минус». Это исключит короткое замыкание при случайном касании проводки. На BMW E36 панель приборов фиксируется двумя винтами под крестовую отвёртку (размер PH2) в верхней части и защёлками по периметру. Винты расположены за декоративной накладкой – её нужно поддеть пластиковой лопаткой или плоской отвёрткой, обёрнутой изолентой, чтобы не повредить пластик.
После удаления накладки отсоедините разъёмы проводки. Их три: основной 26-контактный (чёрный), разъём подсветки (белый, 4 контакта) и коннектор для тахометра/спидометра (серый, 6 контактов). Нажмите на фиксаторы пальцами или тонкой отвёрткой, одновременно потянув разъём на себя. Не дёргайте за провода – корпус разъёма хрупкий, особенно у машин старше 20 лет.
Следующий шаг – освобождение защёлок. Их четыре: две по бокам (на уровне стрелок спидометра) и две снизу (у нижней кромки панели). Для доступа к боковым защёлкам используйте тонкую плоскую отвёртку, вставив её между панелью и торпедо. Аккуратно отожмите защёлку, одновременно потянув панель на себя. Нижние защёлки освобождаются аналогично, но требуют большего усилия – пластик здесь толще.
При извлечении панели следите за тросиком спидометра (если он механический). Он крепится к задней части приборки гайкой на 10 мм. Открутите её, удерживая тросик от проворачивания, чтобы не сорвать резьбу. На моделях с электронным спидометром тросика нет – достаточно отсоединить разъём датчика скорости.
Если панель не поддаётся, проверьте, не осталось ли незамеченных креплений. На некоторых версиях E36 (особенно с климат-контролем) может быть дополнительный винт снизу, скрытый за воздуховодом. Его легко пропустить, так как он находится за пластиковой заглушкой. Для доступа к нему снимите нижнюю часть центральной консоли.
После освобождения всех креплений аккуратно выньте панель, наклонив её верхней частью к себе. Не переворачивайте приборку резко – внутри находятся шаговые двигатели стрелок, чувствительные к ударам. Если стрелки заклинило, не пытайтесь их сдвинуть руками – это может повредить механизм. Вместо этого подключите панель к питанию и включите зажигание, чтобы стрелки вернулись в исходное положение автоматически.
При обратной установке сначала подключите все разъёмы, затем заведите панель в посадочное место под углом, совместив нижние защёлки. После этого надавите на верхнюю часть, пока не услышите щелчок боковых фиксаторов. Затягивайте винты крест-накрест, избегая перекоса. Перед окончательной фиксацией проверьте работу всех индикаторов и приборов.
Если после установки стрелки спидометра или тахометра не работают, проверьте контакты в разъёмах. Окисление часто встречается на старых автомобилях – зачистите их ластиком или специальным спреем для контактов. Также убедитесь, что тросик спидометра не перекручен и свободно вращается. На моделях с электронным управлением диагностируйте ошибки через OBD-сканер – коды неисправностей помогут локализовать проблему.

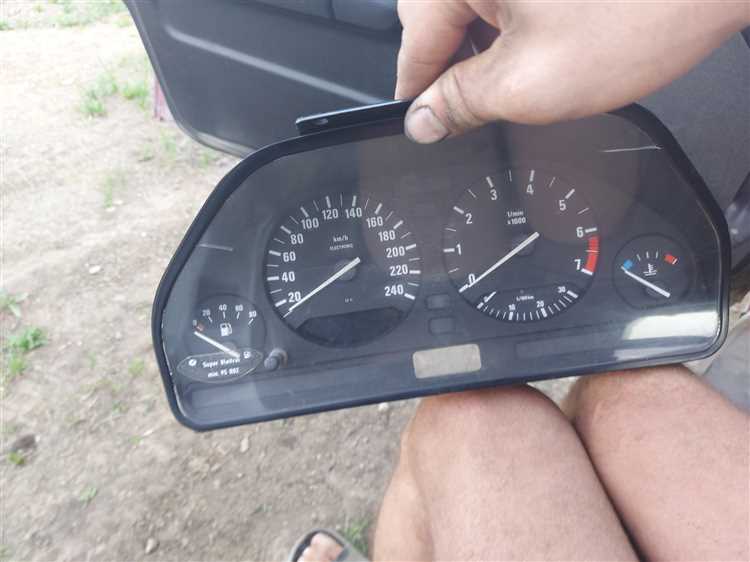

Проверка состояния проводки и контактов после снятия
После демонтажа панели приборов Е36 первым делом осмотрите жгут проводов на наличие механических повреждений. Особое внимание уделите участкам, проходящим через металлические кромки кузова – здесь чаще всего возникают перетирания изоляции. Проверьте целостность оболочки проводов: трещины, оплавления или следы коррозии указывают на необходимость замены участка или всего жгута.
Отсоедините разъемы панели приборов и осмотрите контактные группы. На моделях до 1996 года используются 26-контактные разъемы (зеленый и белый), после – 32-контактные (черный и серый). Проверьте каждый контакт на окисление: темные или зеленоватые пятна удаляйте ластиком или специальным очистителем для электроники. Не используйте наждачную бумагу – она повреждает золотое покрытие контактов.
Прозвоните провода мультиметром в режиме проверки сопротивления. Основные цепи для проверки:
- Питание +12В (контакт 1 зеленого разъема) – должно быть 11,5–14,5 В при включенном зажигании;
- Масса (контакт 16 зеленого разъема) – сопротивление не более 0,5 Ом;
- Сигналы датчиков (контакты 2, 3, 4 белого разъема) – при вращении колеса или работе двигателя напряжение должно меняться.
Проверьте состояние пайки на плате панели приборов. Частые места обрывов:
- Контакты микросхемы управления (IC1, обычно маркировка 93C46);
- Пайка разъемов – особенно у основания ножек.
Холодные пайки (матовые, с трещинами) пропаивайте паяльником мощностью 30–40 Вт с флюсом для электроники.
Осмотрите разъемы на наличие деформации. На Е36 часто встречается проблема с «расползанием» контактов в белом разъеме из-за перегрева или некачественной сборки. Если контакты разошлись, подожмите их тонким пинцетом, но не переусердствуйте – хрупкий пластик легко ломается. При сильной деформации замените разъем целиком.
Проверьте провода на короткое замыкание. Для этого отсоедините аккумулятор и прозвоните каждый провод относительно массы. Особое внимание уделите цепям:
- Подсветка приборов (контакты 5–10 зеленого разъема);
- Сигналы спидометра и тахометра (контакты 11–14 белого разъема);
- Цепь питания подушек безопасности (если есть, контакт 26 зеленого разъема).
Сопротивление должно стремиться к бесконечности. Если мультиметр показывает менее 1 МОм, ищите место повреждения изоляции.
Смажьте контакты разъемов контактной смазкой на основе силикона или графита. Избегайте WD-40 – она оставляет проводящий налет. Нанесите смазку тонким слоем на контактные площадки, затем соберите разъемы. Это предотвратит окисление и улучшит проводимость.
Перед установкой панели приборов проверьте работу всех систем на снятом блоке. Подключите разъемы, подайте питание от аккумулятора и включите зажигание. Убедитесь, что:
- Все индикаторы загораются при включении зажигания;
- Спидометр и тахометр реагируют на имитацию сигналов (можно использовать генератор импульсов или другой автомобиль);
- Подсветка регулируется реостатом.
Если хотя бы один параметр не соответствует норме, повторно проверьте проводку и пайку.
Особенности обратной сборки панели приборов
Перед установкой панели приборов на место убедитесь, что все разъемы очищены от окислов и смазаны контактной пастой (например, Kontakt 60). Особое внимание уделите 20-контактному разъему на задней стороне панели – его неправильное подключение вызывает ошибки в работе спидометра и тахометра. Защелки разъемов должны фиксироваться с характерным щелчком; если этого не происходит, проверьте целостность пластиковых фиксаторов.
При установке стрелочных приборов (тахометр, спидометр) соблюдайте последовательность: сначала закрепите механизм на плате, затем аккуратно наденьте стрелки, совместив их с нулевыми метками. Для фиксации используйте специальный инструмент или тонкую отвертку, прикладывая усилие строго вертикально – перекос вызывает трение и некорректные показания. После установки стрелок проверьте их ход, подключив панель к диагностическому адаптеру (INPA) и запустив тест «Instrument Cluster Test».
Крепежные винты панели затягивайте крест-накрест в три этапа: сначала наживите все винты, затем затяните с моментом 2 Н·м, и только после проверки работоспособности всех индикаторов – окончательно зафиксируйте с моментом 3 Н·м. Избегайте перетяжки: пластиковый корпус панели склонен к растрескиванию, особенно в местах крепления к металлическому каркасу. После сборки оставьте автомобиль на 10 минут с включенным зажиганием для инициализации приборов – это исключит ложные ошибки в памяти блока управления.
Типичные ошибки при разборке и как их избежать
Снятие панели без предварительной маркировки разъёмов и крепёжных элементов – ещё одна частая проблема. На E36 используется до 12 различных штекеров, отличающихся формой, количеством контактов и цветом изоляции. Перепутав их при обратной сборке, можно столкнуться с неработающими датчиками, ошибками в показаниях спидометра или даже выходом из строя блока управления. Используйте малярный скотч и маркер: наклейте на каждый разъём стикер с указанием его расположения (например, «левый верхний – подсветка тахометра») и сфотографируйте перед отключением.
Применение чрезмерной силы при демонтаже пластиковых защёлок приводит к их поломке. На E36 панель фиксируется 8–10 скрытыми клипсами, расположенными по периметру и в углах. Если защёлка не поддаётся, не тяните её на себя – сначала найдите точку крепления, поддев её тонкой пластиковой лопаткой или плоской отвёрткой, обёрнутой изолентой. Особое внимание уделите нижним креплениям: они часто ломаются из-за скопившейся грязи, которая увеличивает сопротивление при снятии. Очистите зазоры от пыли сжатым воздухом перед началом работ.
Неправильное обращение с гибким шлейфом подсветки или стрелочных механизмов – ошибка, характерная для новичков. Шлейф, соединяющий печатную плату с дисплеем или шаговыми двигателями, легко повреждается при резких движениях или перегибах. Никогда не тяните за провода, а придерживайте шлейф за пластиковый разъём. Если требуется отсоединить его, нажмите на фиксаторы пальцами или пинцетом, а не поддевайте отвёрткой. При обратной установке убедитесь, что шлейф не перекручен и не зажат между металлическими элементами корпуса – это вызовет мерцание подсветки или некорректную работу приборов.
Последняя ошибка – пренебрежение проверкой состояния контактов после разборки. Окисление или коррозия на разъёмах панели E36 приводит к периодическим сбоям в работе датчиков топлива, температуры или ABS. Осмотрите каждый контакт на наличие зелёного налёта или тёмных пятен. Очистите их ластиком или специальным спреем для контактов (например, Kontakt 60), но не используйте наждачную бумагу – она стирает защитное покрытие. Особое внимание уделите разъёму OBD-II: на нём часто скапливается влага, что вызывает ошибки в диагностике. После очистки нанесите тонкий слой диэлектрической смазки для предотвращения повторного окисления.
