Подключение кнопки багажника на Ниве (ВАЗ-2121, 21213, 21214 или Chevrolet Niva) – задача, требующая точного понимания электрической схемы автомобиля. Заводская комплектация не всегда предусматривает удобный доступ к кнопке открытия багажника из салона, поэтому владельцы часто дорабатывают систему самостоятельно. Основная сложность заключается в правильном подключении к штатной проводке без нарушения работы других узлов.
Для реализации потребуется кнопка с нормально разомкнутыми контактами (например, 25А 12В), реле 90.3747 или аналогичное, провода сечением 1,5–2,5 мм², предохранитель на 10–15А и изолента или термоусадочные трубки. Штатный привод багажника на Ниве управляется электромагнитом, который запитывается через концевик замка. Чтобы добавить кнопку, нужно параллельно подключиться к проводу, идущему от концевика к блоку управления центральным замком (ЦЗ) или непосредственно к активатору.
На моделях с 2009 года и новее (Chevrolet Niva) проводка может отличаться: сигнал на открытие багажника поступает через блок комфорта. В этом случае потребуется найти серо-чёрный провод (контакт 15 разъёма X3 блока комфорта) или жёлто-красный (контакт 3 разъёма X1). На более старых Нивах (до 2009 года) сигнал берётся с розово-чёрного провода концевика багажника, идущего к блоку ЦЗ. Перед началом работ обязательно отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания.
Реле необходимо для разгрузки кнопки: через неё будет проходить только управляющий сигнал, а силовую нагрузку возьмёт на себя реле. Подключите контакт 85 реле к кнопке, 86 – к массе, 30 – к плюсу через предохранитель, а 87 – к проводу активатора багажника. Если кнопка не срабатывает, проверьте наличие напряжения на контактах реле мультиметром и убедитесь, что концевик замка исправен. В некоторых случаях потребуется перепрограммировать блок ЦЗ, чтобы он распознал новую кнопку.
Фиксация кнопки в салоне зависит от предпочтений: её можно установить на панели приборов, центральной консоли или даже на двери. Главное – обеспечить надёжное крепление и защиту проводов от перетирания. После сборки проверьте работу системы несколько раз, чтобы исключить ложные срабатывания или короткие замыкания. Если багажник открывается с задержкой, возможно, потребуется заменить активатор или отрегулировать тягу замка.
Какие инструменты и материалы понадобятся для установки
Для подключения кнопки багажника на Ниве потребуется базовый набор электромонтажных инструментов. В него входят: мультиметр с диапазоном измерения напряжения до 20 В, отвёртки с плоским и крестовым шлицем (размеры PH2 и SL5,5), пассатижи с изолированными ручками, бокорезы для обрезки проводов, стриппер для снятия изоляции (калибр 0,5–2,5 мм²), термоусадочные трубки диаметром 3–6 мм и строительный фен для их усадки. Дополнительно пригодится набор торцевых головок на 8 и 10 мм для демонтажа обшивки багажника.
Основные расходные материалы: провод ПВС 1,5 мм² (длина зависит от трассы прокладки, но не менее 3 метров), клеммы «мама» и «папа» под сечение 1,5 мм², изолента ПВХ чёрного цвета, гофрированная трубка диаметром 10 мм для защиты проводки, а также герметик для фиксации жгута в местах прохода через металл. Для подключения к штатной проводке понадобятся ответвители типа Scotchlock или пайка с последующей изоляцией.
Кнопка багажника должна быть рассчитана на ток не менее 10 А и напряжение 12 В. Оптимальный вариант – кнопка с подсветкой и фиксацией, например, от ВАЗ-2110 или универсальная с маркировкой 12V/10A. Если планируется установка электропривода замка, дополнительно потребуется реле 12 В с четырьмя контактами (например, 90.3747) и диод 1N4007 для защиты от обратных токов. Для крепления кнопки в обшивку багажника или панель приборов нужны саморезы 3×12 мм и пластиковые пистоны.
При работе с электрикой Нивы важно учитывать особенности её бортовой сети. Штатный блок предохранителей расположен под панелью приборов с левой стороны, доступ к нему открывается после снятия крышки. Для подключения кнопки удобно использовать свободные контакты на разъёме комбинации приборов (контакт «15» – постоянный «+» после замка зажигания) или цепь подсветки номерного знака (предохранитель F17 на 7,5 А). Перед началом работ обязательно отключите минусовую клемму аккумулятора.
Для прокладки проводки от кнопки до багажника выберите маршрут вдоль штатных жгутов, избегая острых кромок и подвижных элементов. В багажнике проводку можно провести через гофру задней двери или вдоль порога, закрепив пластиковыми хомутами к существующим креплениям. В местах прохода через металл используйте резиновые втулки, чтобы исключить перетирание изоляции. Если планируется установка электропривода, заранее продумайте трассу для силового провода сечением не менее 2,5 мм².
Для проверки работоспособности системы после монтажа используйте мультиметр в режиме прозвонки. Убедитесь, что на кнопке присутствует напряжение 12 В при включённом зажигании, а при её нажатии цепь замыкается без падения напряжения. Если подключается электропривод, проверьте срабатывание реле и отсутствие нагрева проводов под нагрузкой. В случае нестабильной работы проверьте качество пайки или обжима клемм, а также целостность предохранителей.
Дополнительные материалы, которые могут потребоваться: силиконовая смазка для обработки контактов реле и кнопки, антикоррозийный спрей для защиты мест пайки, а также пластиковые клипсы для фиксации проводки к обшивке. Если кнопка устанавливается в металлическую панель, используйте резиновую прокладку для герметизации отверстия. Для удобства монтажа рекомендуется иметь под рукой схему электропроводки Нивы (раздел «Освещение и сигнализация»), чтобы избежать ошибок при подключении к штатным цепям.
Где найти электрическую схему подключения кнопки багажника
Первый и самый надежный источник – официальная документация производителя. Для Нивы (ВАЗ-2121, 21213, 21214, 2131) электрические схемы содержатся в руководствах по ремонту и эксплуатации, выпускаемых АвтоВАЗом. Например, в книге *»Электрооборудование автомобилей ВАЗ-21213, 21214″* (издание 2005–2010 гг.) приведена полная схема цепей заднего жгута, включая контакты замка багажника и реле. Также схемы доступны в сервисных мануалах, распространяемых через официальные дилерские центры или на специализированных ресурсах вроде autodata.ru и elcats.ru. Обратите внимание на раздел *»Система центрального замка»* – там часто указаны точки подключения кнопки багажника.
Если официальные источники недоступны, используйте проверенные сторонние ресурсы. На форумах владельцев Нивы, таких как niva4x4.ru или ladaonline.ru, пользователи выкладывают сканы схем с комментариями по доработкам. Например, в теме *»Подключение кнопки багажника на Ниве 21214″* часто прикрепляют фото распиновки блока управления центральным замком (БУ ЦЗ), расположенного под панелью приборов. Еще один вариант – каналы на YouTube, где авторы разбирают процесс подключения пошагово, например, ролик *»Электропривод багажника Нива 2131 своими руками»* с демонстрацией схемы на экране.
- Программы для диагностики и ремонта: VCDS (для автомобилей с CAN-шиной) или OpenDiag позволяют считывать заводские схемы прямо с ЭБУ. В разделе *»Электрические цепи»* можно найти контакты, отвечающие за управление замком багажника.
- Специализированные базы данных: Mitchell OnDemand или AlldataDIY содержат детализированные схемы для Нивы, включая альтернативные варианты подключения кнопки (например, через реле или напрямую к активатору).
- Сообщества в Telegram: каналы вроде @niva_electro или @lada_repair публикуют схемы в формате PDF с пометками о типичных ошибках при монтаже.
Перед использованием сторонних схем сверяйте их с реальной проводкой автомобиля – цвета проводов и расположение разъемов могут отличаться в зависимости от года выпуска и комплектации.
Как снять обшивку багажника для доступа к проводке
Начните с демонтажа пластиковых накладок по периметру багажника. В Ниве они крепятся на защелках и двух саморезах под резиновыми заглушками у задних фонарей. Подденьте заглушки плоской отверткой, выкрутите саморезы крестовой отверткой PH2. Аккуратно отщелкните накладки, начиная с верхней части, чтобы не повредить пластиковые фиксаторы.
Снимите заднюю полку, если она установлена. Она держится на четырех пластиковых пистонах и двух металлических крючках у заднего стекла. Подденьте пистоны отверткой, потяните полку на себя, освободив крючки. Отложите ее в сторону, чтобы не мешала дальнейшей работе.
Отсоедините обшивку боковых панелей багажника. Каждая панель фиксируется пятью пистонами и одним саморезом под ковриком. Пистоны расположены в верхней части панели, у задней стойки и внизу у порога. Снимите коврик, выкрутите саморез, затем аккуратно подденьте панель отверткой, начиная с нижнего угла.
Демонтируйте центральную часть обшивки задней двери. Она крепится на шести пистонах и двух саморезах под пластиковыми заглушками в районе замка. Заглушки подденьте отверткой, выкрутите саморезы. Потяните обшивку на себя, отсоединяя ее от металлического каркаса. Будьте осторожны с пистонами – они часто ломаются при резком снятии.
Отключите электрические разъемы, если они есть. На обшивке багажника Нивы могут быть установлены кнопки подсветки или концевики замка. Найдите разъемы под обшивкой, нажмите на фиксаторы и отсоедините их. Запомните расположение проводов, чтобы не перепутать при обратной сборке.
Снимите уплотнительные резинки по периметру багажника. Они удерживаются на металлическом каркасе за счет формы и иногда дополнительно фиксируются клеем. Подденьте резинку отверткой в месте стыка с дверью, аккуратно снимите ее по всей длине. Если резинка приклеена, прогрейте ее феном для облегчения демонтажа.
Проверьте состояние пистонов и саморезов перед обратной сборкой. Замените сломанные фиксаторы на новые – артикул 21214-6804010 для стандартных пистонов Нивы. Очистите посадочные места от грязи и остатков клея, чтобы обшивка плотно прилегала к кузову. Сборку проводите в обратной последовательности, начиная с центральной части обшивки.
Пошаговая инструкция по подключению кнопки к штатной системе
Снимите обшивку левой боковины багажника, открутив два самореза под пластиковыми заглушками и один винт под ручкой открывания. Отсоедините разъём концевика замка багажника (белый двухконтактный, маркировка «К3») – он расположен за фонарём освещения номера. Подключите кнопку параллельно штатному концевику: один провод от кнопки к контакту «1» разъёма (масса), второй – к контакту «2» (+12 В при открытом багажнике). Используйте клеммы «мама» 6,3 мм и термоусадочную трубку для изоляции соединений. Проложите провода вдоль штатной проводки, закрепив их пластиковыми стяжками через каждые 15 см.
Проверьте работу системы: включите зажигание, нажмите кнопку – должен сработать электропривод замка (характерный щелчок). Если привод не реагирует, прозвоните цепь мультиметром: между контактами кнопки должно быть 12 В при нажатии. При отсутствии напряжения проверьте предохранитель F17 (10 А) в монтажном блоке и целостность проводов от разъёма концевика до кнопки. Установите кнопку в удобное место на панели приборов или центральной консоли, используя подходящий подрозетник или двусторонний скотч для временного монтажа.
Как проверить работоспособность кнопки после установки
Первым шагом подайте питание на систему, включив зажигание автомобиля. Убедитесь, что аккумулятор заряжен не менее чем на 12,4 В – при меньшем напряжении электропривод багажника может работать нестабильно. Проверьте предохранитель F21 (15 А) в монтажном блоке под капотом: если он перегорел, кнопка не сработает даже при корректной установке. Используйте мультиметр в режиме прозвонки для проверки целостности цепи от кнопки до блока управления электроприводом (контакты 1 и 2 разъема X3).
Нажмите кнопку и прослушайте характерный щелчок активатора замка багажника. Если звук отсутствует, проверьте напряжение на клеммах активатора: при нажатии кнопки должно появляться 12 В на контакте 87 реле K1 (расположено в монтажном блоке салона). При отсутствии напряжения прозвоните провод от кнопки до реле – обрыв чаще всего возникает в месте перехода через гофру между дверью и кузовом. Для точной диагностики отсоедините разъем кнопки и замерьте сопротивление между контактами: в нажатом состоянии оно должно стремиться к нулю.
Проверьте работу кнопки в разных режимах зажигания. Электропривод багажника на Ниве должен срабатывать только при включенном зажигании или работающем двигателе – это штатная блокировка для предотвращения случайного открытия. Если багажник открывается при выключенном зажигании, ищите замыкание на плюс в цепи управления реле. Особое внимание уделите проводу управления (обычно сине-черный, сечение 0,75 мм²), который идет от кнопки к блоку комфорта: повреждение изоляции в жгуте под торпедой – распространенная причина неисправностей.
Протестируйте кнопку под нагрузкой. Подключите параллельно активатору лампу накаливания 12 В 21 Вт – при нажатии кнопки лампа должна загораться, а багажник открываться. Если лампа горит, но активатор не срабатывает, проверьте его сопротивление: исправный активатор имеет сопротивление 3–5 Ом. При значениях выше 10 Ом замените активатор – износ обмотки приводит к недостаточному усилию для срабатывания замка. Также убедитесь, что механизм замка не заклинивает: смажьте его силиконовой смазкой и проверьте ход тяги.
Завершите проверку осмотром всех соединений. Протяните клеммы на аккумуляторе, разъемах кнопки и блока управления – окисление контактов вызывает падение напряжения до 9–10 В, что недостаточно для стабильной работы электропривода. Проверьте заземление блока управления (контакт 3 разъема X3) – оно должно быть надежно подключено к кузову в районе левого заднего крыла. Если после всех проверок кнопка работает нестабильно, замените реле K1 на заведомо исправное: подойдет любое реле с аналогичными параметрами (например, от стеклоподъемников).

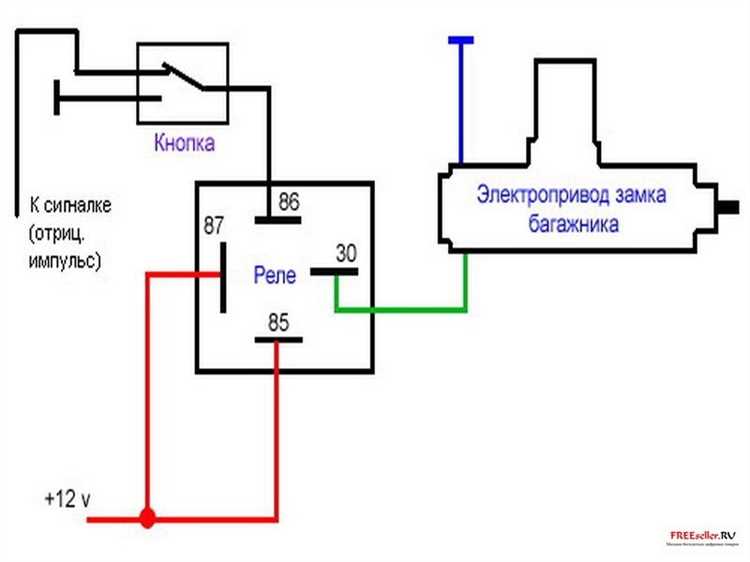

Типичные ошибки при подключении и способы их устранения
Первая распространённая ошибка – неправильный выбор точки подключения к штатной проводке. Часто кнопку багажника подсоединяют напрямую к цепи освещения номерного знака или плафона салона, что приводит к ложным срабатываниям при включении габаритов или открытии дверей. Вместо этого используйте провод управления активатором багажника (обычно белый с чёрной полосой на разъёме блока комфорта Нивы 21214 или Шевроле Нива). Проверьте наличие сигнала мультиметром: при нажатии штатной кнопки на панели приборов напряжение должно падать с 12В до 0В. Если сигнал отсутствует, прозвоните цепь до блока управления или замените предохранитель F17 (10А) в монтажном блоке.
Другие ошибки:
- Недостаточное сечение проводов. Использование проводов тоньше 0,75 мм² вызывает падение напряжения и перегрев. Для активатора багажника (ток до 15А) применяйте провод сечением 1,5–2,5 мм² с термостойкой изоляцией. Припаивайте соединения и изолируйте их термоусадкой – скрутки окисляются и нарушают контакт.
- Игнорирование диода. При подключении к цепи центрального замка отсутствие диода (например, 1N4007) приводит к срабатыванию всех замков при нажатии кнопки багажника. Установите диод катодом к активатору, анодом – к кнопке.
- Неправильная полярность активатора. Если багажник открывается при закрытии дверей, поменяйте местами провода на моторчике активатора. Проверьте полярность тестером: при подаче «+» на красный провод и «−» на чёрный шток должен выдвигаться.
- Отсутствие защиты от короткого замыкания. Подключайте кнопку через реле (например, 90.3747) с предохранителем на 15А в цепи питания. Это предотвратит возгорание проводки при заклинивании активатора.
При возникновении самопроизвольных срабатываний проверьте замыкание кнопки на массу – изолируйте её корпус от металлических элементов кузова.
