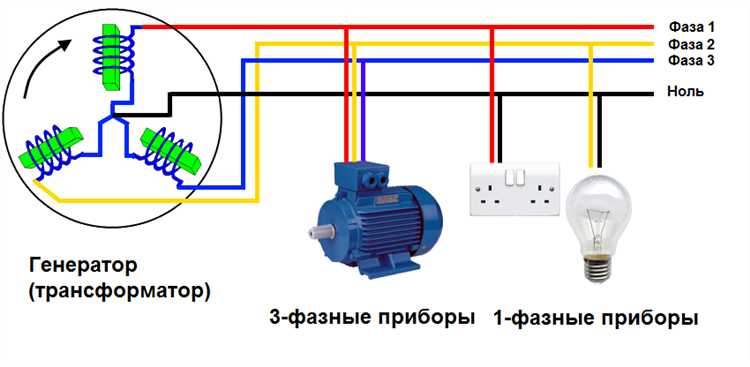

Как из трех фаз сделать одну 220

Преобразование трехфазного напряжения 380 В в однофазное 220 В требует точного подхода, чтобы избежать перекоса нагрузки и повреждения оборудования. Стандартный метод – использование одной из фаз и нулевого провода, но это снижает мощность системы на 66%. Для стабильной работы необходим трансформатор или специальный преобразователь, рассчитанный на ток не менее 16 А при нагрузке до 3,5 кВт.

Если требуется подключить однофазное оборудование к трехфазной сети без потери мощности, применяют схему с фазосдвигающим конденсатором. Емкость конденсатора рассчитывается по формуле: C = 70 × P, где P – мощность нагрузки в кВт. Например, для устройства на 2 кВт потребуется конденсатор на 140 мкФ. Важно использовать только неполярные конденсаторы с рабочим напряжением не менее 450 В.

При подключении через трансформатор выбирают модель с первичной обмоткой на 380 В и вторичной на 220 В. Мощность трансформатора должна превышать нагрузку на 20–30%. Для нагрузки в 5 кВт подойдет трансформатор на 6–7 кВА. Обязательно заземлите вторичную обмотку и установите автоматический выключатель на 25 А для защиты цепи.

Избегайте подключения мощных однофазных потребителей (свыше 3 кВт) напрямую к одной фазе – это вызовет перекос и может привести к срабатыванию защиты. Для равномерного распределения нагрузки используйте реле приоритета или балансировочные устройства. При работе с электродвигателями применяйте частотные преобразователи, которые позволяют регулировать напряжение и частоту без потерь мощности.

Какие схемы подключения использовать для получения однофазного напряжения

Для преобразования трёхфазной сети 380 В в однофазную 220 В применяют три основные схемы: «фаза-ноль», «фаза-фаза» и использование трансформатора. Первая схема – подключение нагрузки между одной из фаз и нулевым проводом – даёт стандартное напряжение 220 В, но ограничена мощностью одной фазы (до 5–7 кВт в бытовых сетях). Вторая схема – соединение двух фаз через нагрузку – обеспечивает 380 В, поэтому требует понижающего трансформатора 380/220 В или автотрансформатора с коэффициентом трансформации 1,73. Третий вариант – трёхфазный трансформатор с обмотками, соединёнными по схеме «звезда» или «треугольник», где вторичная обмотка выдаёт однофазное напряжение.

При выборе схемы учитывайте допустимую нагрузку и сечение проводов. Для схемы «фаза-ноль» сечение медного провода должно быть не менее 2,5 мм² при токе до 16 А (3,5 кВт), 4 мм² – до 25 А (5,5 кВт). Если нагрузка превышает 7 кВт, используйте схему с трансформатором или согласуйте увеличение мощности с поставщиком электроэнергии. В промышленных условиях применяют трёхфазные трансформаторы 380/220 В мощностью от 10 кВА, где вторичная обмотка подключается к однофазной нагрузке через автоматический выключатель соответствующего номинала.

Как выбрать и подключить фазосдвигающий конденсатор для двигателя

Для асинхронных трехфазных двигателей, работающих в однофазной сети 220 В, фазосдвигающий конденсатор создает искусственную вторую фазу. Его емкость зависит от мощности двигателя: на каждые 100 Вт требуется 6–8 мкФ для рабочего конденсатора. Например, для двигателя 1,5 кВт оптимальная емкость составит 90–120 мкФ. Превышение расчетного значения приводит к перегреву обмоток, занижение – к потере крутящего момента.

Конденсаторы выбирают с рабочим напряжением не менее 450 В для сетей 220 В, чтобы выдержать пиковые скачки. Используйте только неполярные модели (например, МБГО, К78-17) – электролитические конденсаторы взрывоопасны при переменном токе. Для пускового конденсатора емкость берут в 2–3 раза больше рабочего, но включают его только на 2–3 секунды при старте.

Подключение выполняют по схеме «треугольник» или «звезда» в зависимости от номинального напряжения двигателя. Если на шильдике указано 220/380 В, используйте треугольник; при 380/660 В – звезду. Рабочий конденсатор подключают между двумя фазами (например, C1 и C2), а пусковой – параллельно рабочему через кнопку или реле времени.

Перед первым запуском проверьте сопротивление обмоток мегомметром: между фазами оно должно быть одинаковым (допустимое отклонение – до 5%). Если сопротивление одной обмотки отличается, двигатель неисправен. После подключения конденсатора измерьте ток в каждой фазе – разница более 10% указывает на неправильный подбор емкости или межвитковое замыкание.

Для двигателей с частыми пусками под нагрузкой (например, компрессоры) используйте пусковые конденсаторы с повышенной емкостью (до 4 раз от рабочей) и обязательно отключайте их после разгона. В противном случае перегрев обмоток гарантирован. Для защиты от перегрузок установите тепловое реле на ток, превышающий номинальный на 10–15%.

При эксплуатации контролируйте температуру корпуса двигателя: превышение 60°C сигнализирует о необходимости уменьшить емкость конденсатора или снизить нагрузку. Если двигатель гудит, но не вращается, проверьте правильность подключения конденсатора и целостность обмоток. Замените конденсатор, если его корпус вздулся или появились следы утечки электролита.

Пошаговая инструкция по сборке простого преобразователя на базе трансформатора

Соберите схему «звезда-звезда» с нулевым проводом. Подключите первичные обмотки трансформатора к трёхфазной сети по схеме «звезда»: объедините концы обмоток (X, Y, Z) в одну точку – нейтраль. Начала обмоток (A, B, C) подсоедините к фазам L1, L2, L3 соответственно. Для вторичной обмотки выполните аналогичное соединение: концы (x, y, z) объедините в нейтраль, а начала (a, b, c) используйте для съёма однофазного напряжения.

Установите защитные элементы до и после трансформатора. На входе трёхфазной сети разместите автоматический выключатель с номиналом, соответствующим току первичной обмотки. Например, для трансформатора мощностью 2 кВт при 380 В ток составит ~3 А – выберите автомат на 4–6 А. На выходе однофазной цепи установите однополюсный автомат на 10–16 А в зависимости от нагрузки. Добавьте УЗО с током утечки 30 мА для защиты от поражения электрическим током.

Проверьте правильность подключения перед подачей напряжения. С помощью мультиметра измерьте сопротивление между фазами первичной обмотки – оно должно быть одинаковым. Убедитесь, что нейтраль не имеет обрыва. Подайте напряжение и замерьте выходное напряжение между фазой и нейтралью вторичной обмотки – оно должно быть в пределах 210–230 В. Если напряжение отличается, проверьте схему соединения обмоток.

Закрепите трансформатор и элементы схемы в защитном корпусе. Используйте металлический или пластиковый ящик с вентиляционными отверстиями. Расположите трансформатор на изолирующей подставке, чтобы исключить короткое замыкание на корпус. Разместите автоматы и УЗО на DIN-рейке, обеспечив удобный доступ к клеммам. Подключите заземление корпуса к шине PE.

После сборки проведите испытания под нагрузкой. Подключите нагрузку мощностью 50–70% от номинальной (например, обогреватель на 1 кВт для трансформатора 1,5 кВт). Замерьте напряжение на нагрузке – оно не должно падать более чем на 5% от номинального. Проверьте нагрев трансформатора через 30–60 минут работы: температура корпуса не должна превышать 60–70 °C. Если трансформатор перегревается, уменьшите нагрузку или увеличьте сечение проводов.

Какие инструменты и материалы понадобятся для самостоятельного монтажа

Для преобразования трёхфазной сети в однофазную 220 В потребуется набор специализированных инструментов, без которых невозможно выполнить работу безопасно и качественно. Основной перечень включает:

• Мультиметр с функцией измерения переменного напряжения до 600 В (например, Fluke 17B или UNI-T UT61E).
• Отвёртки с изолированными ручками: шлицевая (3–5 мм) и крестовая (PH2).
• Пассатижи и бокорезы с диэлектрическим покрытием (класс защиты 1000 В).
• Стриппер для снятия изоляции с проводов сечением 1,5–6 мм².
• Клещи для опрессовки наконечников НШВИ (если используются многожильные провода).
• Индикаторная отвёртка или двухполюсный указатель напряжения (например, Testo 750-1).

Материалы для монтажа зависят от выбранной схемы подключения. Для классического варианта с использованием одной фазы и нуля потребуются:

• Кабель ВВГнг-LS 3×2,5 мм² или NYM 3×2,5 мм² – для подключения нагрузки.
• Автоматический выключатель на 16–25 А (характеристика C) для защиты цепи.
• Дифференциальный автомат или УЗО на 30 мА (если требуется защита от утечек тока).
• Распределительная коробка IP54 для открытой проводки или подрозетник для скрытой.
• Наконечники НШВИ или гильзы ГМЛ для опрессовки проводов.
• Изолента ПВХ или термоусадочные трубки диаметром 4–6 мм.

При работе с трёхфазным щитом дополнительно понадобятся:

• Трёхфазный автомат на входе (например, ABB SH203L C40) для отключения всей сети.
• Перемычки из провода ПВ-3 сечением не менее 4 мм² для соединения фаз.
• Клеммные колодки WAGO 221 или винтовые зажимы для надёжного контакта.
• Маркировочные бирки для обозначения проводов (L1, L2, L3, N, PE).

Если планируется подключение через трансформатор (например, для гальванической развязки), список расширяется:

• Однофазный понижающий трансформатор 380/220 В мощностью не менее 1,5 кВт (например, ОСМ-1,6).
• Провод ПВ-1 сечением 6–10 мм² для обмоток трансформатора.
• Крепёжные хомуты или перфорированная лента для фиксации трансформатора.
• Вентиляционные решётки, если трансформатор устанавливается в закрытом шкафу.

Для проверки правильности подключения и отсутствия ошибок пригодятся:

• Нагрузочная вилка или лампа накаливания 220 В 60–100 Вт для тестирования цепи.
• Мегаомметр (например, Е6-24) для измерения сопротивления изоляции (при работе с трансформаторами).
• Тепловизор или пирометр (опционально) для контроля нагрева контактов.

Расходные материалы, которые часто упускают из виду:

• Смазка для контактов (например, Контактол или Литол-24) для предотвращения окисления.
• Пластиковые стяжки для фиксации проводов в щите.
• Саморезы и дюбели для крепления щита, коробок и трансформатора.
• Спирт или очиститель контактов (например, KONTAKT 60) для обезжиривания проводов перед монтажом.

При выборе инструментов и материалов отдавайте предпочтение продукции проверенных брендов: ABB, Schneider Electric, IEK, КВТ, 3M. Избегайте дешёвых аналогов с неизвестными характеристиками – экономия на безопасности недопустима. Перед началом работ убедитесь, что все инструменты исправны, а материалы соответствуют заявленным параметрам (сечение проводов, класс защиты, номиналы автоматов).

Как проверить правильность подключения и избежать ошибок при запуске

Перед первым включением убедитесь, что фазы подключены к входным клеммам преобразователя в строгом соответствии с маркировкой: L1, L2, L3. Используйте мультиметр в режиме измерения переменного напряжения (AC) для проверки линейного напряжения между каждой парой фаз – оно должно составлять 380 В ±5%. Если значения отличаются более чем на 10%, отключите питание и перепроверьте соединения на распределительном щите.

Проверьте целостность нулевого проводника (N) и его подключение к соответствующей клемме. Измерьте напряжение между каждой фазой и нулем – оно должно быть 220 В ±3%. Отсутствие напряжения на одной из фаз указывает на обрыв или неправильное подключение. При обнаружении несоответствий отключите питание и прозвоните цепь тестером на наличие короткого замыкания или обрыва.

Особое внимание уделите заземлению. Подключите заземляющий проводник (PE) к отдельной клемме на корпусе преобразователя и проверьте его соединение с контуром заземления здания. Сопротивление между PE и нейтралью не должно превышать 0,1 Ом. Если заземление отсутствует или неисправно, запуск оборудования запрещен – это создает риск поражения током и повреждения электроники.

Перед подачей напряжения на нагрузку убедитесь, что выходные клеммы преобразователя (фаза и ноль) не замкнуты между собой. Проверьте полярность подключения: фазный провод должен идти к клемме с маркировкой «L» или «Фаза», нулевой – к «N». Ошибка в полярности приведет к некорректной работе оборудования или его выходу из строя. Для проверки используйте индикаторную отвертку или мультиметр в режиме прозвонки.

После подачи питания контролируйте ток нагрузки с помощью токовых клещей. Номинальный ток не должен превышать 80% от максимального значения, указанного в паспорте преобразователя. Если ток выше допустимого, отключите нагрузку и проверьте ее на наличие короткого замыкания или перегрузки. Также следите за температурой корпуса – перегрев свыше 60°C сигнализирует о неисправности или неправильном подборе оборудования.

Запускайте систему поэтапно: сначала подайте питание на преобразователь без нагрузки, затем подключите минимальную нагрузку (например, лампу накаливания 60 Вт) и только после успешного теста – основное оборудование. В случае срабатывания защитных автоматов или появления искрения немедленно отключите питание и повторите проверку всех соединений. Храните схему подключения под рукой для оперативной диагностики.

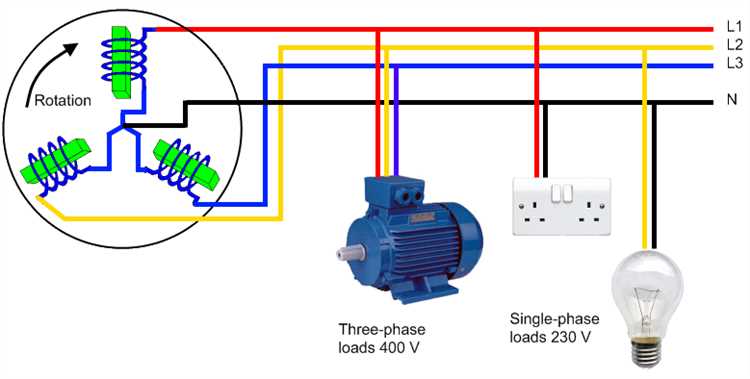

Типичные проблемы при преобразовании и способы их устранения

Перегрев обмоток возникает из-за неравномерного распределения токов или превышения допустимой мощности. Например, при подключении нагрузки 5 кВт к трансформатору 3 кВт на фазу ток в одной обмотке может достигать 22,7 А вместо расчётных 13,6 А, что вызывает нагрев свыше 100 °C за 30 минут. Решение – балансировка нагрузки: распределение её между двумя фазами с использованием двух однофазных трансформаторов по 2,5 кВт или применение трёхфазного трансформатора с запасом мощности 30–40%. Для контроля температуры устанавливают термодатчики на обмотки с порогом срабатывания 80 °C.

Искажение формы напряжения и высокий уровень гармоник появляются при использовании дешёвых инверторов или выпрямителей без фильтров. Например, при работе сварочного аппарата на 220 В, полученного из трёх фаз через диодный мост, коэффициент гармоник может превышать 25%, что приводит к сбоям в работе электронных устройств. Устраняется установкой LC-фильтра с индуктивностью 5–10 мГн и ёмкостью 100–200 мкФ на выходе преобразователя, а также использованием активных корректоров коэффициента мощности для нагрузок свыше 1 кВт.
