Как намотать выходной трансформатор для лампового усилителя

Выходной трансформатор – ключевой элемент лампового усилителя, определяющий его частотный отклик, выходную мощность и искажения. В отличие от транзисторных схем, где импедансы согласуются активными цепями, в ламповых усилителях трансформатор выполняет эту задачу механически, преобразуя высокое выходное сопротивление лампы (обычно 2–10 кОм) в низкий импеданс нагрузки (4–16 Ом). Неправильная намотка приводит к потере мощности на высоких частотах, неравномерности АЧХ и увеличению нелинейных искажений.

Для большинства однотактных усилителей на лампах типа 300B или 2A3 оптимальное соотношение витков первичной и вторичной обмоток составляет 20:1–30:1. Например, при нагрузке 8 Ом и анодном сопротивлении 3 кОм коэффициент трансформации должен быть около 19,4:1 (√(3000/8)). В двухтактных схемах на EL34 или 6L6GC это соотношение снижается до 10:1–15:1 из-за параллельного включения ламп. Используйте провода с эмалевой изоляцией ПЭВ-2 или ПЭТВ-2 диаметром 0,2–0,4 мм для первичной обмотки и 0,8–1,2 мм для вторичной – это обеспечит плотную укладку и минимальные потери.

Сердечник трансформатора должен иметь сечение не менее 15–20 см² для усилителей мощностью 5–10 Вт и 30–50 см² для 20–50 Вт. Материал – электротехническая сталь марки 3413 или 3414 с толщиной ленты 0,35 мм. Намотку выполняйте секциями: первичная обмотка делится на 4–6 частей, вторичная – на 2–3, чередуя их для снижения индуктивности рассеяния. Между слоями прокладывайте конденсаторную бумагу толщиной 0,05 мм или лавсановую пленку. Зазор в магнитопроводе для однотактных схем рассчитывайте по формуле: δ = (0,4π * I₀ * N₁) / Bₘ, где I₀ – ток покоя лампы (А), N₁ – число витков первичной обмотки, Bₘ – индукция насыщения (1,2–1,5 Тл).

Контролируйте индуктивность первичной обмотки: для усилителей класса A она должна быть не менее 10–20 Гн при токе покоя. Измеряйте её LC-метром или мостом переменного тока на частоте 1 кГц. Если значение ниже расчетного, увеличьте число витков или сечение сердечника. После сборки пропитайте обмотки лаком МЛ-92 или эпоксидной смолой для защиты от влаги и вибраций. Проверьте трансформатор на отсутствие короткозамкнутых витков – при подаче сигнала на первичную обмотку напряжение на вторичной должно быть симметричным и без искажений.

Выбор сердечника и расчёт его параметров для конкретной схемы

Сердечник трансформатора определяет эффективность передачи энергии, частотный диапазон и уровень нелинейных искажений. Для ламповых усилителей класса A или AB с однотактной схемой оптимальны сердечники из электротехнической стали марок 3411–3414 (толщина ленты 0,35 мм) или пермаллоя 79НМ, 80НХС (0,1–0,2 мм). Двухтактные схемы допускают использование более дешёвой стали 3413 с толщиной 0,5 мм, но при этом растёт ток намагничивания и снижается КПД на высоких частотах.

Ключевой параметр – площадь поперечного сечения сердечника (S_c). Для расчёта используют формулу:

S_c = √(P_вых × 10⁶ / (2 × f_н × B_m × j × k_c × k_м)),

где P_вых – выходная мощность в ваттах, f_н – нижняя граничная частота (Гц), B_m – максимальная индукция (Тл), j – плотность тока (А/мм²), k_c – коэффициент заполнения сердечника (0,9 для ленточных, 0,85 для пластинчатых), k_м – коэффициент заполнения окна медью (0,3–0,4).

Для однотактного усилителя на лампе 6П3С (P_вых = 6 Вт, f_н = 20 Гц) при B_m = 0,8 Тл (сталь 3413), j = 2,5 А/мм², k_c = 0,9, k_м = 0,35 расчёт даёт S_c ≈ 4,2 см². Подходящий сердечник – ШЛ16×25 (S_c = 4 см²), но лучше взять ШЛ20×20 (S_c = 4,5 см²) с запасом по мощности. Для двухтактной схемы на EL34 (P_вых = 35 Вт, f_н = 30 Гц) при тех же параметрах S_c ≈ 12 см² – оптимален ШЛ25×40 (S_c = 12,5 см²).

Индукция B_m зависит от материала сердечника и режима работы. Для стали 3413 в однотактных схемах B_m не должна превышать 0,6–0,8 Тл во избежание насыщения и роста искажений. В двухтактных схемах допустимо 1,0–1,2 Тл, так как постоянная составляющая тока компенсируется. Пермаллой 79НМ позволяет поднять B_m до 0,5–0,7 Тл при f_н = 10 Гц, но требует точной балансировки обмоток.

Площадь окна сердечника (S_о) должна обеспечивать размещение обмоток с учётом изоляции. Рассчитывается по формуле:

S_о = (N₁ × d₁² + N₂ × d₂²) / (4 × k_м),

где N₁, N₂ – число витков первичной и вторичной обмоток, d₁, d₂ – диаметры проводов (мм). Для трансформатора на 6П3С (N₁ = 2500 вит., d₁ = 0,25 мм; N₂ = 120 вит., d₂ = 1,0 мм) при k_м = 0,35 S_о ≈ 1,8 см². Сердечник ШЛ20×20 имеет S_о = 2,0 см² – подходит. Если окно мало, увеличивают сечение сердечника или уменьшают диаметр провода, но не ниже 0,15 мм для первичной обмотки.

Тип сердечника влияет на частотные характеристики. Ленточные сердечники (ШЛ, ПЛ) предпочтительнее пластинчатых (Ш, П) из-за меньших потерь на вихревые токи и лучшей магнитной проницаемости. Для усилителей с f_в > 20 кГц рекомендуется пермаллой или феррит с начальной проницаемостью μ_н ≥ 10 000 (например, 2000НМ). Однако ферриты склонны к насыщению при больших токах подмагничивания, поэтому в однотактных схемах их используют редко.

Расчёт числа витков первичной обмотки (N₁) ведётся по формуле:

N₁ = (U_a × 10⁴) / (4,44 × f_н × B_m × S_c),

где U_a – анодное напряжение (В). Для 6П3С (U_a = 350 В, f_н = 20 Гц, B_m = 0,7 Тл, S_c = 4,5 см²) N₁ ≈ 2480 витков. Вторичную обмотку рассчитывают с учётом коэффициента трансформации k = U_a / U_вых (например, для 4 Ом k ≈ 15,8). Число витков N₂ = N₁ / k ≈ 157. На практике добавляют 5–10% витков для компенсации потерь.

Проверка сердечника на насыщение – обязательный этап. Для однотактных схем ток подмагничивания I₀ не должен превышать:

I₀ ≤ (B_m × l_ср) / (μ₀ × μ_эф × N₁),

где l_ср – средняя длина магнитной силовой линии (м), μ₀ – магнитная постоянная (4π × 10^-7 Гн/м), μ_эф – эффективная проницаемость (для стали 3413 μ_эф ≈ 1000). Для ШЛ20×20 l_ср ≈ 0,12 м. При N₁ = 2500 витков и B_m = 0,7 Тл предельный I₀ ≈ 27 мА. Если анодный ток лампы выше, увеличивают сечение сердечника или число витков.

Подбор провода и изоляции с учётом рабочих токов и напряжений

Для первичной обмотки трансформатора лампового усилителя класса AB или A с анодным током до 200 мА и напряжением до 500 В подходит эмалированный медный провод ПЭВ-2 диаметром 0,2–0,35 мм. При токах свыше 300 мА (например, в усилителях на 6П45С) требуется провод не менее 0,4–0,5 мм, чтобы избежать перегрева: плотность тока не должна превышать 2,5–3 А/мм². Для вторичной обмотки, работающей с токами до 1 А, используют провод 0,6–1,0 мм, а при нагрузке на 4 Ом – до 1,5 мм. Изоляция между слоями – лакоткань ЛШМ-105 толщиной 0,1 мм или фторопластовая плёнка ПФ-4 (0,05 мм), выдерживающая напряжение до 1,5 кВ.

При напряжениях свыше 800 В (например, в усилителях на ГУ-50) межслоевую изоляцию усиливают: комбинируют лакоткань ЛШМ-105 (0,15 мм) с полиимидной плёнкой ПМ-А (0,025 мм), обеспечивающей электрическую прочность до 5 кВ/мм. Провод для таких условий – ПЭТВ-2 или ПЭТ-155 диаметром от 0,15 мм, устойчивый к температуре до +155 °C. Для межобмоточной изоляции применяют два слоя лакоткани или стеклолакоткани ЛСК-155 (0,2 мм), проклеенной эпоксидным компаундом, что исключает пробой при скачках напряжения. Вторичные обмотки с высокими токами (2–5 А) наматывают проводом ЛЭЛО или ЛЭШО сечением 1,5–3 мм², избегая многожильных вариантов из-за скин-эффекта на частотах выше 20 кГц.

Для трансформаторов с ультралинейным включением (например, на EL34) первичную обмотку делят на секции с разным сечением провода: участок от анода до экранирующей сетки (20–30% витков) наматывают проводом на 10–15% толще, чем остальную часть, компенсируя неравномерность тока. Изоляция между секциями – три слоя фторопластовой ленты Ф-4ЭО (0,03 мм) с перекрытием 50%. Вторичные обмотки для OTL-усилителей (напряжение до 100 В, ток до 10 А) выполняют проводом ПЭТВП диаметром 2,0–2,5 мм с двойной изоляцией из стекловолокна, пропитанного кремнийорганическим лаком, что предотвращает межвитковые замыкания при нагреве до +180 °C.

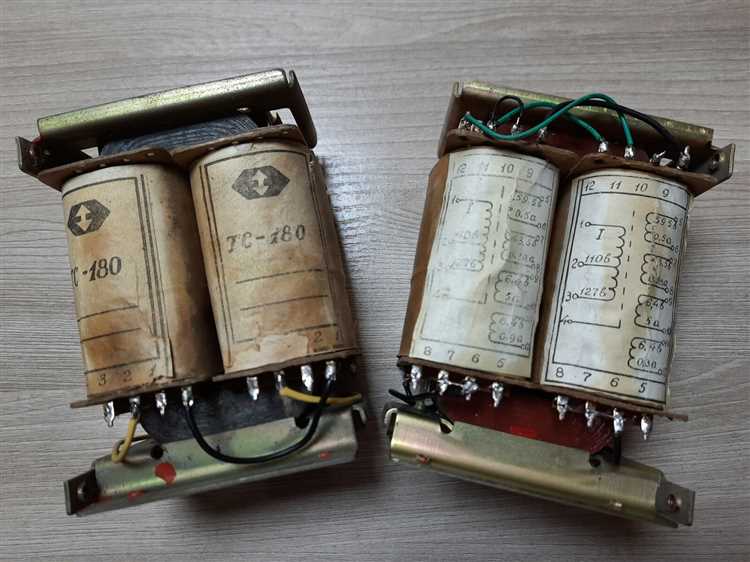

Расчёт количества витков первичной и вторичной обмоток

Первичная обмотка трансформатора для лампового усилителя рассчитывается исходя из требуемой индуктивности L₁ и параметров сердечника. Формула для определения числа витков N₁ выглядит так: N₁ = √(L₁ × (l_e / (μ₀ × μ_r × A_e))) × 10⁴, где l_e – эффективная длина магнитной цепи (см), A_e – эффективная площадь поперечного сечения сердечника (см²), μ₀ – магнитная постоянная (4π × 10^-7 Гн/м), μ_r – относительная магнитная проницаемость материала сердечника. Для горячекатаной стали μ_r ≈ 400–600, для пермаллоя – 10 000–50 000. Пример: при L₁ = 20 Гн, l_e = 15 см, A_e = 5 см² и μ_r = 500, N₁ ≈ 2800 витков.

Индуктивность первичной обмотки выбирается так, чтобы её реактивное сопротивление на нижней граничной частоте f_н (обычно 20–50 Гц) было не менее чем в 3–5 раз выше сопротивления анодной нагрузки лампы R_a. Формула: L₁ ≥ (3–5) × R_a / (2π × f_н). Для лампы 6П3С с R_a = 2,5 кОм и f_н = 30 Гц минимальная индуктивность составит 40–67 Гн. Превышение этого значения улучшает НЧ-характеристики, но увеличивает габариты трансформатора и потери в меди.

Коэффициент трансформации n определяет соотношение витков первичной и вторичной обмоток: n = N₁ / N₂ = √(R_a / R_н), где R_н – сопротивление нагрузки (обычно 4–8 Ом). Для согласования с 8-омным динамиком при R_a = 5 кОм n ≈ 25. Если первичная обмотка содержит 3000 витков, вторичная потребует N₂ = 120 витков. При расчёте учитывайте падение напряжения на активном сопротивлении обмоток: реальное n может потребовать корректировки на 5–10% в большую сторону.

Толщина провода обмоток выбирается по плотности тока J, которая для трансформаторов ламповых усилителей не должна превышать 2–3 А/мм². Формула для диаметра провода: d = √(4 × I / (π × J)), где I – ток обмотки. Для первичной обмотки с током покоя 50 мА при J = 2,5 А/мм² диаметр составит 0,16 мм. Вторичная обмотка для тока 1 А потребует провода диаметром 0,72 мм. Используйте эмалированный провод ПЭТВ-2 или ПЭВ-2 с термостойкостью не ниже 130°C.

Проверка расчётов включает измерение индуктивности первичной обмотки без подмагничивания и с постоянным током анода. При подмагничивании индуктивность падает из-за насыщения сердечника. Для оценки используйте формулу: L₁(I_a) = L₁(0) / (1 + (I_a × N₁ / (l_e × H₀))), где H₀ – напряжённость поля насыщения материала (для стали ≈ 100 А/м). Если при I_a = 100 мА индуктивность снижается более чем на 30%, увеличьте сечение сердечника или число витков на 10–15%.

Техники намотки: секционирование, направление витков и симметрия

Направление витков влияет на фазировку и подавление синфазных помех. В двухтактных схемах первичные обмотки плеч должны быть намотаны встречно: начало одной совпадает с концом другой. Это компенсирует постоянную составляющую тока подмагничивания. Для однотактных трансформаторов направление витков вторички должно совпадать с первичной, иначе выходной сигнал окажется инвертированным. Проверяйте фазировку осциллографом: при правильной намотке амплитуда суммарного сигнала на вторичке удвоится при подаче противофазных напряжений на первичку.

Симметрия обмоток критична для минимизации искажений и равномерной нагрузки на сердечник. Допуск по числу витков в секциях не должен превышать 0,5% – используйте счётчик витков с точностью до 1 витка. При намотке «внавал» следите за равномерным заполнением каркаса: плотность укладки провода должна составлять 85–90% от теоретической. Для трансформаторов с UL-включением (ультралинейных) симметрия отводов от первички к экранирующим сеткам ламп должна соблюдаться с точностью до 1 мм по длине провода, чтобы избежать разбаланса импедансов.

При секционировании вторичной обмотки для нескольких импедансов (например, 4 Ом и 8 Ом) используйте метод «сэндвича»: секции низкоомной обмотки располагайте ближе к сердечнику, высокоомные – снаружи. Это снижает индуктивность рассеяния на 15–20%. Для трансформаторов с мощностью свыше 50 Вт применяйте чередование секций по схеме «первичка-вторичка-первичка» с шагом не более 200 витков – это уменьшает ёмкость между обмотками до 50–80 пФ. Изоляцию между секциями выполняйте лавсановой плёнкой толщиной 0,05 мм в два слоя.

Контроль симметрии после намотки проводите измерением индуктивности каждой секции мостом переменного тока на частоте 1 кГц. Разброс значений не должен превышать 2% для первички и 3% для вторички. При превышении допуска корректируйте число витков в секциях с меньшей индуктивностью, добавляя по 1–2 витка за раз. Для трансформаторов с сердечником из пермаллоя симметрия критична из-за высокой магнитной проницаемости материала – даже незначительный дисбаланс приводит к насыщению и росту нелинейных искажений.

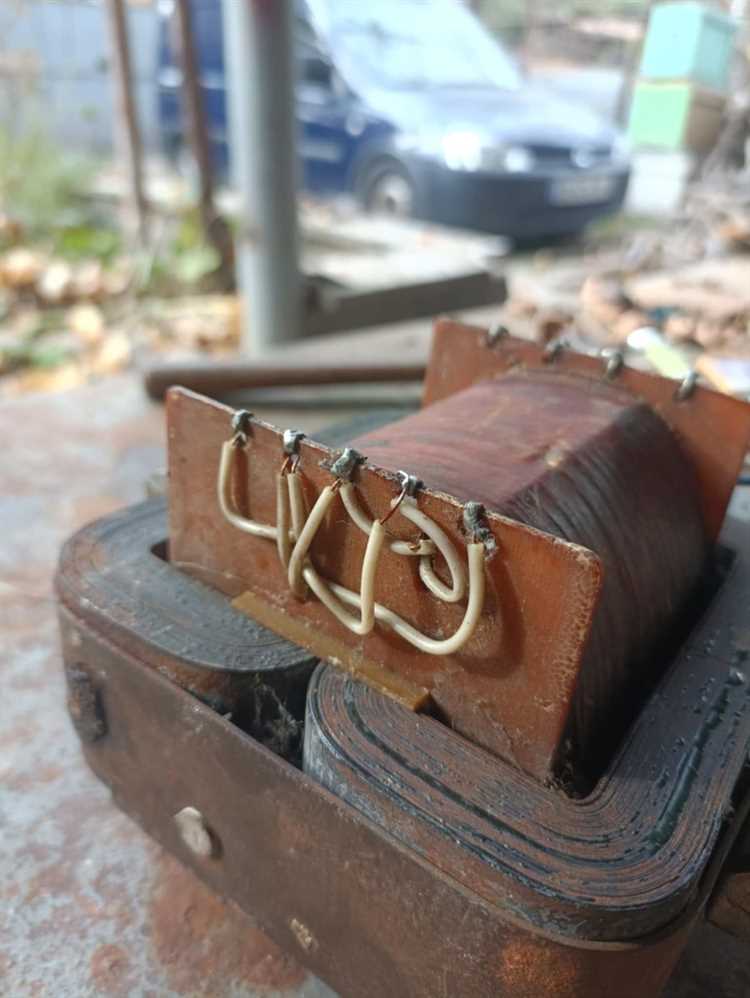

Изоляция слоёв и защита от пробоя между обмотками

Проверка индуктивности и сопротивления обмоток после намотки

Измерение индуктивности первичной обмотки проводите на частоте 1 кГц при напряжении 1 В с помощью LCR-метра или генератора сигналов с осциллографом. Для трансформаторов однотактных усилителей на лампах 6П14П или EL84 индуктивность должна составлять 10–25 Гн при токе подмагничивания 30–50 мА. В двухтактных схемах (например, на 6Н6П) допустимы значения 5–15 Гн. Отклонение более 15% от расчётного указывает на ошибки в количестве витков, сечении провода или качестве сердечника.

Сопротивление обмоток измеряйте мультиметром в режиме омметра с точностью не хуже 0,1 Ом. Типовые значения для первичной обмотки трансформатора на 6П3С: 200–350 Ом (провод ПЭЛ-0,15–0,2 мм), для вторичной – 0,5–2 Ом (ПЭЛ-0,6–1,0 мм). Превышение сопротивления на 10% и более свидетельствует о плохом контакте в местах пайки, обрыве провода или использовании провода меньшего сечения. Проверяйте каждую секцию отдельно, особенно в многосекционных обмотках.

Для проверки индуктивности без подмагничивания используйте метод резонанса: подключите обмотку к генератору через конденсатор 0,1–1 мкФ, настройте частоту до максимума напряжения на обмотке. Индуктивность рассчитайте по формуле L = 1/(4π²f²C), где f – резонансная частота, C – ёмкость.
При измерении сопротивления учитывайте температуру: нагрев обмотки на 10°C увеличивает сопротивление меди на 4%. Проводите замеры после остывания трансформатора.
Если индуктивность занижена, проверьте зазор в сердечнике – его увеличение снижает индуктивность, но расширяет линейный участок характеристики.

Сравните полученные данные с расчётными параметрами трансформатора. Например, для выходного трансформатора на лампе 300В с анодным током 50 мА и коэффициентом трансформации 20:1 сопротивление первичной обмотки должно быть ~250 Ом, индуктивность – 12–18 Гн. При несоответствии перемотайте обмотку, уточнив число витков по формуле N = √(L·l/(μ·μ₀·S)), где l – длина магнитной линии, S – сечение сердечника, μ – магнитная проницаемость материала.

Сборка и фиксация трансформатора в корпусе усилителя

Перед установкой трансформатора проверьте соответствие габаритов корпуса и крепежных отверстий. Для стандартных ламповых усилителей мощностью до 30 Вт оптимальный зазор между обмотками и стенками корпуса – не менее 15 мм для предотвращения наводок. Если трансформатор имеет металлический экран, убедитесь, что он не касается шасси: минимальный зазор в 3–5 мм исключит вибрационные шумы.

Крепежные отверстия на шасси размечайте по лекалу трансформатора, используя керн и сверло диаметром на 0,2–0,3 мм меньше резьбы винтов М4 или М5. Для алюминиевых корпусов применяйте сверла с углом заточки 118°, для стальных – 135°. Зенкуйте отверстия под потайные головки винтов, чтобы избежать выступов, мешающих установке платы.

Фиксацию трансформатора выполняйте через резиновые или силиконовые демпферы толщиной 2–3 мм. Они гасят микрофонный эффект и компенсируют тепловое расширение металла. Под винты установите шайбы Гровера для предотвращения самоотвинчивания при вибрациях. Момент затяжки – 1,2–1,5 Н·м: чрезмерное усилие деформирует корпус трансформатора, недостаточное – приведет к люфту.

При монтаже в стальной корпус используйте изолирующие втулки из стеклотекстолита или фторопласта. Они предотвращают замыкание крепежных винтов на шасси, что критично для схем с заземлением через трансформатор. Для трансформаторов с экраном заземляйте его отдельным проводом сечением не менее 1,5 мм², подключая к общей шине заземления усилителя.

Располагайте трансформатор на расстоянии не менее 50 мм от ламп и силовых элементов (выпрямителей, дросселей). Если пространство ограничено, применяйте экранирование из пермаллоя или муметалла толщиной 0,5–1 мм. Экран крепите к шасси через изолирующие прокладки, чтобы избежать образования замкнутых контуров.

Для снижения наводок на сигнальные цепи ориентируйте трансформатор так, чтобы ось обмоток была перпендикулярна направлению магнитного поля силовых проводов. Если усилитель имеет несколько трансформаторов (силовой и выходной), разносите их на максимальное расстояние или экранируйте друг от друга стальным листом толщиной 1–1,5 мм.

После установки проверьте отсутствие коротких замыканий между обмотками и корпусом мегомметром на 500 В. Сопротивление изоляции должно быть не менее 100 МОм. Подключите трансформатор к схеме и измерьте ток холостого хода: превышение паспортного значения на 10–15% указывает на деформацию сердечника или повреждение обмоток.

Методы тестирования и настройки трансформатора под нагрузкой

Первичное тестирование под нагрузкой начинается с подключения эквивалента реальной нагрузки – резистора с сопротивлением, соответствующим импедансу акустической системы (например, 4, 8 или 16 Ом). Используйте генератор сигналов с частотой 1 кГц и амплитудой, обеспечивающей выходную мощность усилителя на уровне 50–70% от номинальной. Осциллографом замерьте форму сигнала на вторичной обмотке: искажения типа «ступенька» или асимметрия полуволн указывают на насыщение сердечника или неравномерное распределение витков. Для трансформаторов с секционированными обмотками критично проверить фазировку – при неправильном подключении секций амплитуда сигнала упадет на 30–50%, а частотная характеристика сместится в область низких частот.

Частотный анализ проводится с помощью ЛАЧХ (логарифмической амплитудно-частотной характеристики), где ключевые точки – спады на -3 дБ на границах рабочего диапазона. Для ламповых усилителей нижняя граница обычно составляет 20–50 Гц, верхняя – 20–30 кГц. Используйте генератор с качающейся частотой и анализатор спектра: при нагрузке 8 Ом неравномерность АЧХ в диапазоне 100 Гц–10 кГц не должна превышать ±0,5 дБ. Если на частотах ниже 100 Гц наблюдается резкий спад, увеличьте сечение сердечника или число витков первичной обмотки на 5–10%. Для коррекции высокочастотных искажений уменьшите межслоевую емкость, разделив обмотки экранирующей фольгой или увеличив зазор между слоями.

Финальная настройка включает подбор оптимального тока подмагничивания и компенсацию постоянной составляющей. Подключите трансформатор к усилителю и замерьте постоянное напряжение на первичной обмотке – оно не должно превышать 50 мВ. При превышении установите разделительный конденсатор емкостью 1–2 мкФ на выходе усилителя или скорректируйте режим лампы. Для проверки симметрии обмоток подайте на первичную обмотку сигнал прямоугольной формы с частотой 1 кГц: время нарастания фронта на вторичной обмотке должно быть одинаковым для положительной и отрицательной полуволн (разброс не более 5%). Если асимметрия сохраняется, перемотайте одну из секций вторичной обмотки, изменив направление намотки или число витков на 1–2%.
