Подключение динамика к Arduino позволяет воспроизводить звуки, мелодии и голосовые сообщения в проектах. Для работы потребуется пассивный динамик с сопротивлением 8 Ом и мощностью до 0,5 Вт – стандартный вариант для маломощных схем. Активные динамики с усилителем не подойдут без дополнительной доработки, так как Arduino не обеспечивает достаточного тока для их питания. Используйте библиотеку Tone для генерации звуковых сигналов или NewTone для более стабильной работы на высоких частотах.
Прямое подключение динамика к цифровому пину Arduino приведёт к его перегрузке и возможному выходу из строя. Обязательно используйте токоограничивающий резистор на 100–220 Ом между пином и динамиком. Для улучшения качества звука добавьте электролитический конденсатор на 100 мкФ параллельно динамику – это сгладит постоянную составляющую сигнала. Если требуется громкость выше, подключите внешний усилитель, например, на базе микросхемы LM386, с питанием от 5–9 В.
Частота дискретизации при генерации звука через Tone ограничена 31 Гц–65 кГц, но реально достижимый диапазон зависит от динамика. Для воспроизведения WAV-файлов используйте модуль DFPlayer Mini с SD-картой – он поддерживает форматы до 32 кГц и не нагружает микроконтроллер. При пайке соединений избегайте длинных проводов: они создают помехи и снижают качество звука. Для тестирования схемы загрузите скетч с простой мелодией, например, двухтональный сигнал на 440 Гц и 880 Гц.
Если динамик не издаёт звук, проверьте полярность подключения, целостность проводов и правильность загрузки скетча. Убедитесь, что пин Arduino настроен как OUTPUT в коде. Для проектов с несколькими динамиками используйте мультиплексор или отдельные пины с развязкой через диоды. Не превышайте ток нагрузки на пин (максимум 20 мА) – при необходимости используйте транзисторный ключ, например, 2N2222, для усиления сигнала.
Подключение динамика к Arduino: пошаговая инструкция
Установите библиотеку Tone через менеджер библиотек Arduino IDE. Она упрощает генерацию звуковых сигналов без необходимости ручного управления таймерами. Если библиотека не отображается, добавьте её вручную через Скетч → Подключить библиотеку → Управлять библиотеками. Альтернатива – библиотека NewTone, которая поддерживает больше пинов и работает быстрее.
Напишите базовый скетч для проверки подключения. Пример кода:
void setup() {
pinMode(9, OUTPUT);
}
void loop() {
tone(9, 1000, 500); // Частота 1000 Гц, длительность 500 мс
delay(1000);
}
Загрузите скетч в Arduino. Если динамик издаёт чистый звук – подключение выполнено корректно. При отсутствии звука проверьте соединения, полярность и исправность компонентов. Шумы или искажения указывают на недостаточное сопротивление резистора или плохой контакт.
Для генерации мелодий используйте массив частот и длительностей. Пример для простой мелодии:
int melody[] = {262, 294, 330, 349};
int durations[] = {4, 4, 4, 4};
void setup() {
for (int i = 0; i < 4; i++) {
tone(9, melody[i], 1000 / durations[i]);
delay(1000 / durations[i] + 50);
}
}
void loop() {}
Здесь каждая нота воспроизводится с заданной длительностью. Для сложных мелодий увеличьте массивы и добавьте паузы между нотами с помощью noTone(9).
Если требуется воспроизводить WAV-файлы или сложные аудиодорожки, используйте внешний модуль усилителя, например PAM8403 или LM386. Подключите динамик к выходу усилителя, а вход усилителя – к аналоговому выходу Arduino (пин A0). Это снизит нагрузку на микроконтроллер и улучшит качество звука. Питание усилителя подайте от внешнего источника 5 В, если динамик потребляет более 200 мА.
При работе с ШИМ-пинами учитывайте их ограничения: на Arduino Uno пины 3, 5, 6, 9, 10 и 11 поддерживают аппаратный ШИМ. Используйте функцию analogWrite() для генерации сигналов с регулируемой скважностью, но помните, что она не подходит для точного воспроизведения частот. Для сложных аудиопроектов рассмотрите возможность использования отдельного аудиоплеера, например DFPlayer Mini, который подключается по UART.
Оптимизируйте энергопотребление: динамик без усилителя потребляет до 100 мА при максимальной громкости. Если проект работает от батареи, снизьте громкость или используйте динамик с высоким сопротивлением (32 Ом). Для длительной работы добавьте конденсатор 100 мкФ между питанием и землёй для сглаживания помех. При возникновении самовозбуждения динамика уменьшите сопротивление резистора или добавьте ферритовый фильтр на провода питания.
Выбор подходящего динамика и компонентов для проекта
Первым шагом определите требования к звуку: частота, мощность и сопротивление. Для Arduino подходят динамики с импедансом 4–8 Ом и мощностью 0,25–3 Вт. Маломощные динамики (0,5 Вт) работают напрямую с пинами микроконтроллера, но для громкости выше 80 дБ потребуется усилитель. Пример: динамик 8 Ом, 0,5 Вт (например, Visaton K16-8) подойдет для простых сигналов, а 3 Вт (например, Dayton ND90-8) – для музыки.
Усилитель необходим, если динамик потребляет больше 0,5 Вт или требуется чистый звук. Модули на базе микросхем PAM8403 (2×3 Вт) или LM386 (0,5 Вт) – оптимальный выбор. PAM8403 работает от 5 В, поддерживает стерео и имеет встроенную защиту от короткого замыкания. LM386 дешевле, но монофонический и требует внешних компонентов для настройки усиления (конденсаторы 10 мкФ, резисторы 10 кОм).
- Для сигналов (пищалки, бузеры): пьезоэлектрические динамики (например, Murata PKM13EPYH4000-A0) – компактные, не требуют усилителя, но ограничены частотой 2–4 кГц.
- Для речи и музыки: электродинамические динамики с диапазоном 100 Гц–10 кГц (например, CUI Devices CMS-25250S).
- Для басовых эффектов: динамики с низкой резонансной частотой (ниже 100 Гц), но они требуют корпуса и мощного усилителя (например, TDA7297).
Питание зависит от выбранных компонентов. Arduino Uno выдает 5 В и 500 мА – этого хватит для одного динамика 0,5 Вт. Для усилителей PAM8403 или LM386 используйте отдельный источник 5–12 В с током не менее 1 А. При подключении к USB-порту компьютера ограничьтесь маломощными схемами, иначе возможны сбои из-за просадок напряжения.
Пассивные компоненты влияют на качество звука. Для LM386 добавьте:
- Резистор 10 кОм и конденсатор 0,05 мкФ на входе – фильтрует шумы.
- Электролитический конденсатор 220 мкФ на выходе – сглаживает пульсации.
Для PAM8403 достаточно подключить динамики напрямую, но добавьте конденсаторы 1000 мкФ на питание, если используете длинные провода (более 30 см).
Размер и конструкция динамика зависят от проекта. Встраиваемые модели (например, Kingstate KDMG20008) подходят для корпусов, а динамики с магнитным экраном (например, Adafruit 1669) – для устройств с дисплеями. Избегайте динамиков без маркировки: неизвестный импеданс может повредить Arduino. Для портативных устройств выбирайте модели с низким энергопотреблением и высокой чувствительностью (выше 85 дБ/Вт).
Проверьте совместимость с библиотеками Arduino. Для генерации звука используйте:
- tone() – простые сигналы (ограничена одной нотой одновременно).
- ToneAC – громче и чище, но требует двух пинов.
- Mozzi – синтез звука, но потребляет много ресурсов.
Если нужен полифонический звук, добавьте внешний ЦАП (например, PCM5102) и библиотеку ESP8266Audio для ESP8266/ESP32. Для простых проектов хватит встроенного ШИМ и фильтра нижних частот (резистор 1 кОм + конденсатор 10 мкФ).

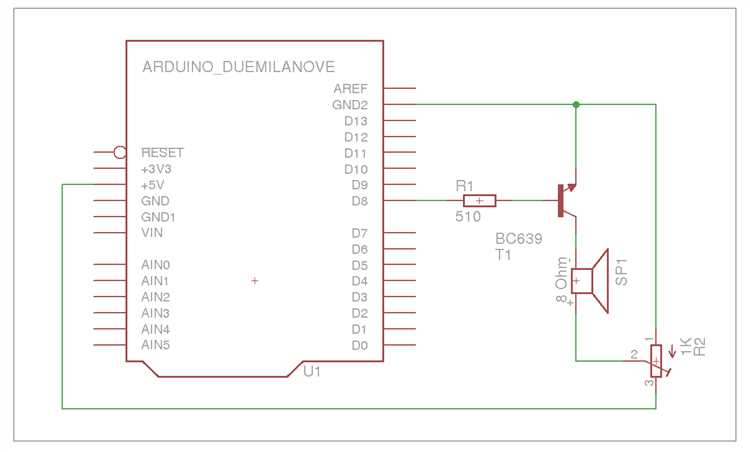

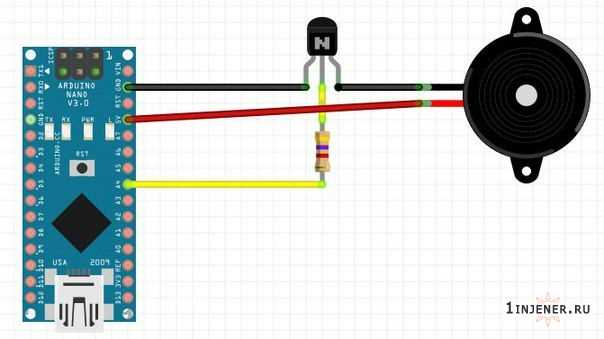

Схема подключения динамика к Arduino через транзистор или усилитель
При работе с ШИМ-сигналами (пины 3, 5, 6, 9, 10, 11 на Arduino Uno) используйте библиотеку *Tone* для генерации звука или *Mozzi* для сложных аудиопроектов. Для LM386 добавьте конденсатор 0,1 мкФ между питанием и землей рядом с микросхемой для фильтрации шумов. Если динамик издает искажения, проверьте полярность подключения и снизьте уровень сигнала на входе усилителя делителем напряжения (два резистора 10 кОм и 1 кОм).
Избегайте подключения динамика напрямую к Arduino – ток пинов ограничен 20 мА, что недостаточно для нормальной работы даже маломощных динамиков. Транзисторные схемы подходят для простых задач, но для музыки или речи выбирайте усилители. При пайке следите за тепловым режимом: LM386 может нагреваться до 70°C при длительной работе, обеспечьте отвод тепла радиатором или увеличьте площадь контактных площадок.
Настройка ШИМ-сигнала для воспроизведения звука на динамике
Для генерации звука используйте функцию analogWrite(pin, value), где value – скважность ШИМ (0–255). Пример кода для воспроизведения ноты ля первой октавы (440 Гц):
void setup() {
pinMode(9, OUTPUT);
}
void loop() {
tone(9, 440, 500); // Пин 9, частота 440 Гц, длительность 500 мс
delay(1000);
}Функция tone() автоматически настраивает ШИМ на нужную частоту, но блокирует другие операции с таймером. Альтернатива – ручная генерация ШИМ через прерывания, что дает больше контроля над сигналом.
Для воспроизведения мелодий создайте массив частот и длительностей. Пример для простой мелодии:
int melody[] = {262, 294, 330, 349, 392, 440, 494, 523};
int durations[] = {4, 4, 4, 4, 4, 4, 4, 4};
void setup() {
for (int i = 0; i < 8; i++) {
tone(9, melody[i], 1000 / durations[i]);
delay(1000 / durations[i] * 1.3);
}
}Здесь durations задает длительность нот в долях (4 = четвертная нота), а коэффициент 1.3 добавляет паузу между нотами.
Для динамического изменения громкости регулируйте скважность ШИМ вручную. Пример плавного увеличения громкости:
void setup() {
pinMode(9, OUTPUT);
}
void loop() {
for (int i = 0; i <= 255; i++) {
analogWrite(9, i);
delay(10);
}
delay(500);
}Этот код создает эффект "нарастания" звука, но для реальных аудиосигналов потребуется фильтрация ШИМ-сигнала RC-цепочкой (резистор 1 кОм + конденсатор 10 мкФ) для сглаживания прямоугольных импульсов.
При работе с высокими частотами учитывайте ограничения таймеров Arduino. Например, таймер 2 (пины 3 и 11) не поддерживает частоты выше 62.5 кГц при разрешении 8 бит. Для более высоких частот переключитесь на 10-битный режим, но это снизит разрешение скважности до 1024 уровней. Настройка таймера 2 для частоты 31.25 кГц:
void setup() {
TCCR2B = TCCR2B & 0b11111000 | 0x01; // Делитель частоты на 1
}Этот код устанавливает максимальную частоту ШИМ для таймера 2, что полезно для уменьшения слышимого шума.
Для воспроизведения аудиофайлов используйте библиотеку PCM или TMRpcm, которые преобразуют WAV-файлы в ШИМ-сигнал. Библиотека TMRpcm поддерживает 8-битные монофайлы с частотой дискретизации до 32 кГц. Пример подключения:
#include <TMRpcm.h>
TMRpcm audio;
void setup() {
audio.speakerPin = 9;
SD.begin(10); // Пин CS для SD-карты
audio.play("sound.wav");
}
void loop() {}Файл sound.wav должен быть записан с параметрами: 8 бит, моно, частота дискретизации 16–32 кГц. Для стабильной работы используйте SD-карту с файловой системой FAT32.
При генерации сложных звуков (например, сирен) комбинируйте изменение частоты и скважности. Пример сирены с частотой 500–1500 Гц и плавным переходом:
void setup() {
pinMode(9, OUTPUT);
}
void loop() {
for (int freq = 500; freq <= 1500; freq += 10) {
tone(9, freq, 20);
delay(20);
}
for (int freq = 1500; freq >= 500; freq -= 10) {
tone(9, freq, 20);
delay(20);
}
}Этот код создает эффект "воющей" сирены, но для более реалистичного звука добавьте модуляцию амплитуды через analogWrite() в сочетании с tone().
Программирование Arduino: код для генерации простых звуков и мелодий
Для генерации звуков используйте библиотеку `tone()`, которая формирует ШИМ-сигнал на заданном пине. Подключите динамик к пину 9 (или другому с поддержкой ШИМ) и земле через резистор 100–220 Ом. Пример кода для простой ноты "ля" (440 Гц) длительностью 500 мс: `tone(9, 440, 500); delay(500); noTone(9);`. Частоты нот октавы: до (262 Гц), ре (294 Гц), ми (330 Гц), фа (349 Гц), соль (392 Гц), ля (440 Гц), си (494 Гц). Для пауз используйте `delay()` с длительностью в миллисекундах.
Мелодии создавайте массивами частот и длительностей. Пример для "Happy Birthday": `int melody[] = {262, 262, 294, 262, 349, 330, 262, 262, 294, 262, 392, 349, 262, 262, 523, 440, 349, 330, 294, 494, 494, 440, 349, 392, 349}; int durations[] = {4, 4, 2, 2, 2, 1, 4, 4, 2, 2, 2, 1, 4, 4, 2, 2, 2, 2, 1, 4, 4, 2, 2, 2, 1};`. В цикле `for` перебирайте элементы: `tone(9, melody[i], 1000/durations[i]); delay(1000/durations[i] * 1.3); noTone(9);`. Коэффициент 1.3 задаёт паузу между нотами. Для сложных мелодий оптимизируйте код, вынося повторяющиеся фрагменты в функции.
Подключение дополнительных элементов: кнопки, потенциометры и датчики
Для расширения функционала динамика на Arduino часто требуется интеграция кнопок, потенциометров и датчиков. Кнопка подключается через цифровой пин с использованием подтягивающего резистора на 10 кОм к питанию (5V) или встроенной подтяжкой через `INPUT_PULLUP`. При нажатии пин замыкается на землю, что фиксируется скетчем через `digitalRead()`. Для устранения дребезга контактов применяйте программную задержку в 50–100 мс или библиотеку `Bounce2`.
Датчики расширяют возможности управления звуком. Например, фоторезистор (LDR) на аналоговом пине позволяет менять частоту звука в зависимости от освещенности. Подключите его последовательно с резистором 10 кОм к 5V и GND, а среднюю точку – к аналоговому входу. Температурный датчик DS18B20 (1-Wire) требует подключения через цифровой пин с резистором 4.7 кОм между питанием и сигнальным проводом. Библиотека `OneWire` и `DallasTemperature` упрощают считывание данных.
При подключении нескольких элементов следите за нагрузкой на пины Arduino. Цифровые пины выдерживают до 40 мА, аналоговые – до 20 мА. Для датчиков с высоким потреблением (например, ультразвуковой HC-SR04) используйте внешний источник питания или транзисторные ключи. Соединительные провода должны быть короткими (до 20 см) для минимизации помех, особенно при работе с аналоговыми сигналами.
Для кнопок с фиксацией (тумблеров) или энкодеров требуется обработка состояния в скетче. Энкодер KY-040 подключается к двум цифровым пинам и GND, а его сигналы A и B считываются с учетом фазового сдвига для определения направления вращения. Библиотека `Encoder` от PJRC упрощает реализацию. При использовании датчиков с ШИМ-выходом (например, инфракрасный Sharp GP2Y0A21) подключайте их к аналоговым входам и калибруйте показания по даташиту.
