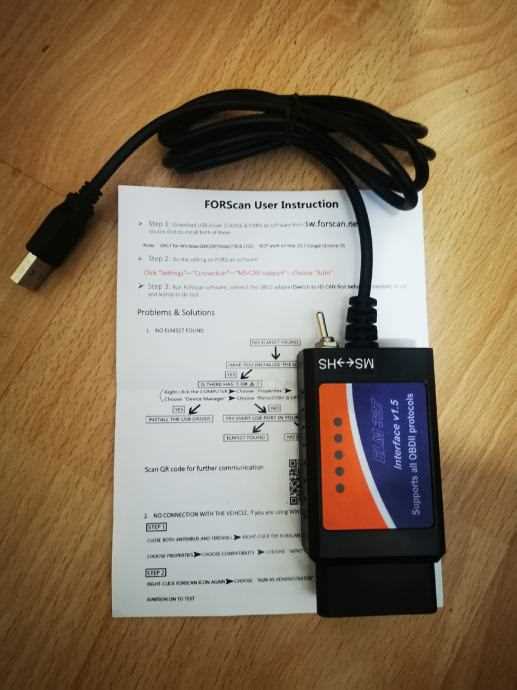

Как подключить форскан к елм 327

Forscan – специализированное ПО для диагностики автомобилей Ford, Mazda, Lincoln и Mercury, работающее через адаптер ELM327. Правильное подключение требует совместимой версии адаптера (v1.5 или выше), поддержки протокола MS-CAN/HS-CAN и драйверов, соответствующих чипсету (CH340, FTDI или оригинальный ELM327). Использование дешевых клонов без проверки чипсета часто приводит к ошибкам связи или неполной функциональности.

Перед началом убедитесь, что адаптер имеет переключатель режимов CAN (если требуется работа с MS-CAN). Для автомобилей Ford после 2010 года часто необходим переходник OBD-II с поддержкой HS-CAN (500 кбит/с) и MS-CAN (125 кбит/с). Проверьте напряжение на контактах 6 (HS-CAN+) и 14 (HS-CAN–) – оно должно быть в пределах 2,5 В при включенном зажигании.

Установите драйверы для вашего адаптера вручную, если Windows не определяет устройство автоматически. Для чипсета CH340 используйте драйверы версии 3.5 или новее, для FTDI – последнюю версию с официального сайта. Избегайте универсальных драйверов из непроверенных источников – они могут вызывать конфликты с Forscan.

В настройках Forscan выберите правильный COM-порт и установите скорость обмена 38400 бод для большинства адаптеров. Для работы с MS-CAN активируйте соответствующий режим в программе и переключите адаптер в нужное положение (если предусмотрено). Тестовое подключение проводите при включенном зажигании, но не запущенном двигателе – это исключит ошибки инициализации.

Если связь не устанавливается, проверьте целостность кабеля, наличие питания на контакте 16 (12 В) и отсутствие помех от других устройств. В случае сбоев сбросьте настройки адаптера через терминал (команда ATZ) и перезапустите Forscan. Для автомобилей с модулем PATS потребуется дополнительная авторизация – следуйте подсказкам программы.

Подключение Forscan к ELM327: пошаговая инструкция

Перед началом убедитесь, что адаптер ELM327 совместим с Forscan. Поддерживаются версии 1.5 и выше с чипсетами FTDI, CH340 или оригинальным ELM327. Избегайте дешёвых клонов на базе PIC18F25K80 – они не обеспечивают стабильного соединения. Проверьте версию прошивки адаптера через терминал: отправьте команду ATI, ответ должен содержать строку ELM327 v1.5 или новее. Если прошивка устарела, обновите её с помощью утилиты ELMConfig.

Подключите ELM327 к диагностическому разъёму OBD-II автомобиля. У большинства моделей Ford он расположен под рулевой колонкой, слева от педалей. Включите зажигание в положение ON (двигатель не запускайте), чтобы активировать шину CAN. Запустите Forscan, выберите вкладку Connection и укажите тип адаптера: ELM327. В настройках порта выставите скорость 38400 бод для Bluetooth/Wi-Fi или 115200 для USB. Если соединение не устанавливается, сбросьте адаптер командой ATZ через терминал.

Настройте параметры подключения в Forscan. В разделе Vehicle Profile выберите марку, модель и год выпуска автомобиля. Для Ford Focus 3 (2011–2018) используйте профиль Focus (EU) - 2011-2018 - CAN 500kbps. Включите опцию Use extended PIDs, если требуется доступ к скрытым функциям (например, активация автозапуска). При первом подключении выполните полное сканирование модулей, чтобы Forscan сформировал базу данных параметров.

После успешного подключения протестируйте связь с основными модулями: PCM (двигатель), ABS, IPC (приборная панель). В Forscan перейдите в раздел Tests и выполните Continuous Memory DTCs для проверки ошибок. Если модуль не отвечает, проверьте предохранители шины CAN (для Ford – №29 и №30 в блоке под капотом). При частых обрывах соединения замените адаптер на модель с металлическим корпусом и экранированным кабелем.

Выбор совместимого адаптера ELM327 для работы с Forscan

Для стабильной работы с Forscan подходят только адаптеры ELM327 с чипом v1.5 или оригинальной версией v2.1. Избегайте устройств на базе чипов v1.4 и v2.2 – они часто вызывают ошибки связи с модулями Ford, особенно при работе с MS-CAN. Проверенные модели: OBDLink EX (поддержка HS/MS-CAN, металлический корпус, встроенная защита от перегрева), Veepeak OBDCheck BLE (Bluetooth 4.0, совместимость с Android/iOS) и ScanTool OBDLink MX+ (Wi-Fi, низкое энергопотребление). Дешёвые китайские клоны на чипе CH340 или PIC18F25K80 не обеспечивают полноценную функциональность – откажитесь от них сразу.

При выборе обращайте внимание на протокол подключения: для Forscan на Windows оптимален USB-адаптер (например, OBDLink SX) из-за минимальных задержек, а для мобильных устройств – Bluetooth Low Energy (BLE) или Wi-Fi. Убедитесь, что адаптер поддерживает двухканальный CAN (HS/MS) – без этого невозможно диагностировать блоки ABS, подушек безопасности и модули трансмиссии. Избегайте устройств с заявленной поддержкой «всех марок» – они часто некорректно работают с протоколами Ford (PWM, ISO 9141-2). Перед покупкой сверьтесь с официальным списком совместимости на форуме Forscan.

Установка драйверов и настройка оборудования на компьютере

Перед подключением ELM327 к Forscan убедитесь, что на компьютере установлены актуальные драйверы для адаптера. Большинство устройств используют чипсеты CH340 или FTDI, для которых драйверы доступны на официальных сайтах производителей. Скачайте версию, соответствующую вашей операционной системе (Windows 7/10/11, x86 или x64), и распакуйте архив. Избегайте сторонних сборок драйверов – они могут содержать вредоносное ПО или некорректные версии.

Подключите ELM327 к USB-порту компьютера. В Диспетчере устройств (вызывается комбинацией Win+X) найдите новое устройство в разделе «Порты (COM и LPT)» или «Другие устройства» с восклицательным знаком. Щелкните правой кнопкой мыши по нему, выберите «Обновить драйвер» → «Выполнить поиск драйверов на этом компьютере» и укажите путь к распакованным файлам. После установки устройство должно отобразиться как «USB Serial Port (COMX)», где X – номер порта.

Если драйвер не устанавливается автоматически, проверьте идентификаторы оборудования (VID и PID) в свойствах устройства на вкладке «Сведения». Для ELM327 на чипе CH340 типичные значения: VID_1A86&PID_7523. Сравните их с данными на сайте производителя драйвера – несовпадение указывает на подделку или несовместимый адаптер. В таком случае замените устройство или обратитесь к продавцу за корректной версией драйвера.

Настройте параметры COM-порта для стабильной работы. В Диспетчере устройств откройте свойства порта, перейдите на вкладку «Параметры порта» и установите: скорость – 38400 бит/с, биты данных – 8, четность – нет, стоповые биты – 1, управление потоком – нет. Эти значения соответствуют стандартным настройкам ELM327 и предотвращают ошибки связи с Forscan. Сохраните изменения и перезагрузите компьютер, если система предложит.

Для проверки работоспособности драйвера используйте терминальную программу, например PuTTY или HyperTerminal. Подключитесь к порту с заданными параметрами и отправьте команду «ATI». В ответ должно появиться сообщение с версией прошивки адаптера (например, «ELM327 v1.5»). Если ответ не приходит или содержит ошибки, переустановите драйверы или проверьте целостность кабеля USB.

Отключите энергосбережение для USB-порта, чтобы избежать разрывов соединения. В Диспетчере устройств найдите корневой USB-концентратор, к которому подключен ELM327, откройте его свойства и на вкладке «Управление электропитанием» снимите флажок «Разрешить отключение этого устройства для экономии энергии». Примените настройки и перезагрузите компьютер. Это особенно критично для ноутбуков, где режим энергосбережения может прерывать связь с адаптером.

Скачивание и установка программы Forscan на ПК

Официальный сайт Forscan – единственный безопасный источник для загрузки программы. Перейдите на forscan.org и выберите раздел «Downloads». Доступны две версии: бесплатная (Extended License) и платная (Extended License с расширенными функциями). Для большинства пользователей достаточно бесплатной, но она требует регистрации аккаунта и получения лицензионного ключа.

Перед скачиванием проверьте системные требования: Windows 7/10/11 (64-бит), минимум 2 ГБ ОЗУ и 500 МБ свободного места на диске. Forscan не работает на macOS или Linux без виртуальной машины. Убедитесь, что на ПК установлены драйверы .NET Framework 4.8 и Microsoft Visual C++ Redistributable 2015–2022, иначе программа не запустится.

Скачайте установочный файл формата .exe (около 20–30 МБ). Во время загрузки антивирус может блокировать файл – добавьте исключение, так как ложные срабатывания не редкость. После скачивания запустите установщик от имени администратора, иначе могут возникнуть ошибки доступа к системным папкам.

Процесс установки стандартный: выберите язык (русский доступен), укажите путь установки (оставьте по умолчанию, если нет причин менять) и дождитесь завершения. Не устанавливайте программу на диск C:, если на нём мало места – Forscan создаёт временные файлы и логи, которые могут занимать до 1 ГБ.

После установки запустите Forscan и зарегистрируйтесь на сайте для получения бесплатного ключа. Введите e-mail, подтвердите его и дождитесь письма с лицензией. Ключ привязывается к аппаратному ID вашего ПК, поэтому при смене компьютера потребуется новый. В платной версии ключ действует бессрочно, в бесплатной – 3 месяца с возможностью продления.

Обновите программу до последней версии сразу после установки. В разделе «Help» → «Check for updates» проверьте наличие обновлений. Forscan регулярно добавляет поддержку новых моделей Ford, Mazda, Lincoln и Mercury, а также исправляет ошибки подключения к ELM327. Версии ниже 2.4.х несовместимы с адаптерами на чипе CH340.

Перед первым подключением к автомобилю настройте параметры в «Settings». Укажите язык интерфейса, выберите тип адаптера (ELM327) и задайте скорость обмена данными (по умолчанию 500000 бод). Отключите опцию «Check for updates on startup», если не хотите, чтобы программа тратила трафик при каждом запуске. Сохраните настройки и перезапустите Forscan для применения изменений.

Подключение ELM327 к диагностическому разъему автомобиля

Процесс подключения ELM327 к разъему OBD-II требует соблюдения полярности и правильного позиционирования адаптера. Разъем имеет трапециевидную форму с 16 контактами, где ключевые пины для ELM327:

• Пин 4 – масса (GND);
• Пин 16 – питание +12В от аккумулятора;
• Пин 6 (CAN-H) и пин 14 (CAN-L) – для протокола CAN, используемого в 90% автомобилей после 2008 года;
• Пин 7 (K-Line) – для старых протоколов ISO 9141-2 (распространен в европейских авто до 2004 года).

Вставляйте адаптер до щелчка, избегая перекосов – неплотное соединение вызывает ошибки связи «No Connection» или «Protocol Not Found». Если ELM327 не определяется, проверьте целостность проводов и наличие напряжения на пине 16 мультиметром (должно быть 11–14В).

После физического подключения включите зажигание (не запуская двигатель) и дождитесь инициализации адаптера – светодиод на корпусе ELM327 должен загореться или начать мигать. В редких случаях (особенно в автомобилях с нестандартными протоколами, например, Mazda с протоколом MS-CAN) потребуется переключить адаптер в режим «HS/MS CAN» с помощью перемычки или программного переключателя. Если связь не устанавливается, отключите адаптер на 10 секунд и повторите попытку – это сбросит внутренний буфер ELM327. Для автомобилей с системой «Keyless Go» (Mercedes, BMW) подключение возможно только при включенном зажигании или работающем двигателе.

Настройка соединения между Forscan и адаптером через COM-порт

Перед началом настройки убедитесь, что адаптер ELM327 подключён к диагностическому разъёму автомобиля и определён системой как виртуальный COM-порт. В Windows откройте «Диспетчер устройств» и разверните раздел «Порты (COM и LPT)». Запомните номер COM-порта (например, COM3 или COM5), так как он потребуется для конфигурации Forscan. Если адаптер не отображается, установите драйверы вручную – для большинства китайских клонов ELM327 подойдут драйверы CH340 или FTDI.

Запустите Forscan и перейдите в раздел «Настройки соединения» (Connection Settings). В выпадающем списке «Тип подключения» выберите «COM-порт». Укажите номер порта, который вы нашли в диспетчере устройств. Остальные параметры оставьте по умолчанию, если не требуется специфическая настройка:

• Скорость обмена (Baud Rate): 38400 (стандарт для ELM327 v1.5 и выше);
• Биты данных: 8;
• Стоповые биты: 1;
• Чётность: Нет;
• Управление потоком: Нет.

Для адаптеров на базе чипов STN1110 или STN2120 допускается увеличение скорости до 115200, но это может вызвать нестабильность соединения на дешёвых устройствах.

Перед подключением отключите все программы, использующие COM-порт (например, терминалы или другие диагностические утилиты). В Forscan нажмите кнопку «Подключиться» (Connect). Если соединение не устанавливается, выполните следующие действия:

1. Проверьте физическое подключение адаптера – убедитесь, что он плотно вставлен в OBD-II разъём.
2. Перезагрузите адаптер, отсоединив его от автомобиля на 10 секунд.
3. В диспетчере устройств отключите и снова включите COM-порт.
4. Попробуйте другой USB-порт на компьютере (для адаптеров с USB-интерфейсом).
5. Сбросьте настройки адаптера командой ATZ через терминал (например, PuTTY) при скорости 38400.

При успешном подключении Forscan отобразит версию прошивки адаптера и идентификаторы автомобиля (VIN, модель). Если возникают ошибки типа «Не удалось инициализировать адаптер» или «Нет ответа от ECU», проверьте совместимость адаптера с вашим автомобилем. Некоторые блоки управления (например, Ford PCM на моделях до 2010 года) требуют адаптеров с поддержкой протокола MS-CAN. В этом случае выберите в настройках Forscan соответствующий протокол и повторите попытку.

Для стабильной работы рекомендуется использовать адаптеры с оригинальным чипом ELM327 версии не ниже 1.5 или специализированные устройства типа OBDLink EX. Дешёвые клоны часто теряют соединение при длительной работе или не поддерживают все функции Forscan. Если адаптер перегревается, сделайте перерыв в работе – это признак некачественной сборки. При частых обрывах соединения попробуйте снизить скорость порта до 9600 или замените USB-кабель на экранированный.
