Натяжение ремня генератора на Ниссан Жук (J10, 2009–2014 гг.) – процедура, требующая точности. Слабое натяжение приводит к проскальзыванию, износу ремня и падению зарядки аккумулятора, а чрезмерное – к преждевременному выходу из строя подшипников генератора и натяжного ролика. В заводском руководстве указано, что прогиб ремня под усилием 10 кгс должен составлять 6–8 мм на участке между шкивами генератора и коленвала. Для проверки используйте динамометр или бытовой безмен с крюком.
Перед началом работ убедитесь, что двигатель остыл. На Ниссан Жук с мотором HR16DE (1.6 л) доступ к ремню ограничен – потребуется снять правое переднее колесо и пластиковый подкрылок. На моделях с двигателем MR16DDT (1.6 Turbo) процедура проще: достаточно демонтировать верхнюю крышку двигателя. Подготовьте ключи на 14 мм (для натяжного ролика) и 17 мм (для фиксации болта генератора), а также шестигранник на 6 мм для регулировки.
Натяжной ролик на Ниссан Жук расположен слева от генератора. Вращая его по часовой стрелке шестигранником, увеличивайте натяжение ремня. После достижения нужного прогиба зафиксируйте ролик, затянув болт моментом 25–30 Н·м. Не используйте рычаг для усиления – это может сорвать резьбу. Проверните коленвал на два оборота вручную и повторно измерьте прогиб: он должен оставаться в пределах нормы.
Если ремень растянулся до состояния, при котором натяжной ролик уже не обеспечивает нужного усилия, замените его. На Ниссан Жук подходит ремень с артикулом 11720-3TA0A (оригинал) или аналоги от Gates (5PK1113) и Contitech (5PK1115). При установке нового ремня следите за правильностью его посадки в ручьях шкивов – перекос ускорит износ.

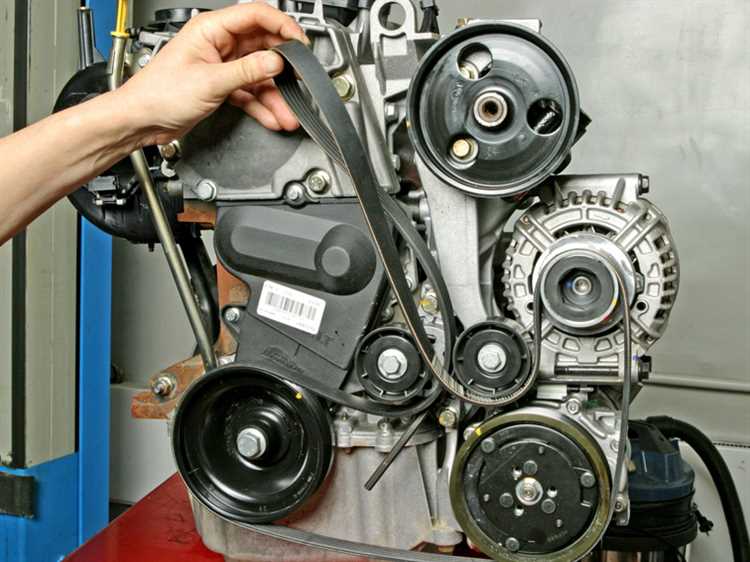

Какие инструменты понадобятся для натяжки ремня генератора
Второй обязательный инструмент – шестигранник на 6 мм или TORX T50 (в зависимости от года выпуска). Им фиксируется регулировочный болт натяжного ролика. На автомобилях до 2014 года чаще встречается шестигранник, после – TORX. Проверьте маркировку на ролике перед началом работ, чтобы избежать повреждения шлицов.
Для контроля натяжения ремня используйте специальный измеритель усилия (например, Gates Krikit или аналоги). Альтернатива – бытовой безмен с крючком, но точность будет ниже. Нормальное усилие для ремня генератора на Жуке – 80–100 Н (8–10 кгс) при прогибе 8–10 мм под нагрузкой в 10 кг. Без измерителя правильно натянуть ремень практически невозможно.
Дополнительно пригодятся:
- Трещотка с головкой на 10 мм – для снятия защитных кожухов или доступа к креплениям.
- Монтировка или большая отвёртка – для смещения генератора при натяжении (если конструкция не предусматривает автоматический натяжитель).
- Фонарик с узким лучом – подкапотное пространство Жука тесное, особенно в районе генератора.
- Перчатки – края металлических деталей острые, а ремень может быть горячим после поездки.
Если ремень меняется полностью, подготовьте новый оригинальный (номер по каталогу: 11720-4BA1B для двигателей HR16DE) или качественный аналог (Contitech 6PK1150, Dayco 6PK1153). Избегайте дешёвых реплик: они растягиваются быстрее и могут порваться через 10–15 тыс. км.
Для диагностики состояния ремня и роликов пригодится зеркало на гибкой ножке. Осмотрите ремень на наличие трещин, потёртостей и расслоений – даже микроповреждения сокращают срок службы. Ролики должны вращаться без люфта и шума; если слышен скрежет, их нужно заменить вместе с ремнём.
В редких случаях (например, при закисании болтов) может потребоваться проникающая смазка типа WD-40 или жидкий ключ. Наносите её за 10–15 минут до работы, чтобы состав успел подействовать. Избегайте чрезмерного усилия при откручивании – сорванная резьба на кронштейне генератора потребует демонтажа всего узла.
Как определить степень износа ремня перед натяжкой
Износ боковых граней ремня проявляется в виде заусенцев или «лохматости» кромок. На Ниссан Жук с двигателем HR16DE допустимый износ боковин – не более 0,5 мм от исходной ширины. Измерьте штангенциркулем толщину ремня в нескольких точках: разница более 0,3 мм между новым и изношенным участком указывает на необходимость замены. Особое внимание уделите зонам контакта с роликами – там износ проявляется быстрее.
Глянцевая или «залоснившаяся» поверхность ремня свидетельствует о потере эластичности резины. На ощупь такой ремень становится жестким, а при сгибании на 180° на нем появляются белые полосы. Для проверки проведите ногтем по рабочей поверхности: если остается видимый след, резина сохранила свои свойства. Отсутствие следа – сигнал к замене, так как ремень потерял сцепление с шкивами.
Шум при работе двигателя – косвенный, но важный признак износа. Свист на холодную (первые 30 секунд после запуска) может быть вызван слабым натяжением, но если он не исчезает после прогрева или усиливается при включении потребителей (кондиционер, фары), ремень изношен. На Ниссан Жук с пробегом более 60 000 км такой шум часто сопровождается вибрацией ремня на холостых оборотах – это указывает на растяжение корда.
Для точной диагностики измерьте остаточную толщину ремня. На Ниссан Жук используется ремень с исходной толщиной 4,3 мм (для двигателей HR16DE и MR16DDT). Критический минимум – 3,8 мм. Измерения проводите в трех точках: по краям и в центре. Если хотя бы одно значение ниже нормы, ремень не подлежит дальнейшей эксплуатации. Для измерения используйте микрометр или штангенциркуль с точностью 0,05 мм.
Проверьте наличие масляных пятен или следов антифриза на ремне. Даже небольшое загрязнение снижает коэффициент трения на 20–30%, что приводит к проскальзыванию и ускоренному износу. Если пятна обнаружены, замените ремень и устраните источник утечки – обычно это сальники коленвала или помпы. На Ниссан Жук с двигателем MR16DDT особое внимание уделите зоне возле шкива компрессора кондиционера, где чаще всего скапливается масло.
Пошаговая инструкция по доступу к ремню генератора на Ниссан Жук
Поднимите автомобиль на подъемнике или установите на ровную поверхность с использованием домкрата, предварительно зафиксировав задние колеса противооткатными упорами. Снимите правое переднее колесо и подкрылок, открутив 3 пластиковых пистона и 2 болта крепления под ключ на 10. Отсоедините датчик положения коленвала, расположенный на нижней части крышки ГРМ, отжав фиксатор разъема. Демонтируйте пластиковую защиту двигателя, открутив 4 болта на 10 и 2 гайки на 13, чтобы открыть доступ к шкиву коленвала и натяжителю ремня.
Поверните натяжитель против часовой стрелки с помощью ключа на 14, вставив его в шестигранное отверстие на корпусе механизма, чтобы ослабить ремень. Зафиксируйте натяжитель в этом положении, вставив штифт диаметром 4–5 мм в отверстие на корпусе и кронштейне. Теперь ремень можно снять со шкивов генератора, кондиционера и коленвала, после чего оценить его состояние или заменить.
Как правильно ослабить крепления для регулировки натяжения
На Ниссан Жук для доступа к креплениям генератора потребуется снять правое переднее колесо и подкрылок. Ключом на 14 ослабьте контргайку на регулировочном болте, расположенном в верхней части генератора – она фиксирует его положение. Не выкручивайте болт полностью: достаточно 2–3 оборотов против часовой стрелки, чтобы появился люфт.
Главный крепежный болт генератора (обычно на 17) находится в нижней части корпуса. Ослабьте его на 1–1,5 оборота, удерживая генератор от проворачивания. Если болт не поддается, нанесите проникающую смазку (например, WD-40) и дайте ей подействовать 5–10 минут. Избегайте чрезмерных усилий – риск сорвать резьбу на алюминиевом блоке двигателя высок.
На некоторых модификациях Жука (особенно с двигателем HR16DE) дополнительно устанавливается натяжной ролик. Его крепление ослабляется ключом на 13: поверните болт на пол-оборота, чтобы снять нагрузку с ремня. Проверьте состояние ролика – если слышен шум или люфт, замените его перед регулировкой.
После ослабления креплений генератор должен свободно перемещаться в пазах кронштейна. Проверьте это, слегка покачав его рукой. Если движение затруднено, очистите направляющие от грязи и ржавчины металлической щеткой. Не используйте молоток для «расшатывания» – это может деформировать посадочные места.
Перед регулировкой натяжения убедитесь, что все ослабленные болты и гайки не выкручены полностью. Достаточно минимального люфта, чтобы генератор двигался плавно. После завершения работ затяните крепления в обратном порядке: сначала нижний болт, затем регулировочный, и в последнюю очередь – контргайку.
Техника натяжки ремня генератора без перетяжки
Натяжка ремня генератора на Ниссан Жук требует точности: оптимальное усилие составляет 40–60 Н·м для ремней шириной 10–12 мм. Превышение этого значения приводит к ускоренному износу подшипников генератора и натяжного ролика, а недостаточное – к проскальзыванию и перегреву. Используйте динамометрический ключ с диапазоном 20–100 Н·м для контроля момента затяжки.
Перед началом работ отсоедините клемму аккумулятора и снимите правое переднее колесо для доступа к натяжителю. На моделях с 2010 по 2014 год натяжной механизм расположен под пластиковым кожухом – его демонтируют, открутив два болта Torx T25. На рестайлинговых версиях (2015+) доступ упрощён: кожух крепится на защёлках.
Вращайте натяжной ролик против часовой стрелки шестигранником на 6 мм, пока ремень не ослабнет. Установите новый ремень по схеме: шкив коленвала → генератор → натяжной ролик → компрессор кондиционера (если есть). Проверьте совпадение меток на шкивах – смещение даже на 2 мм вызовет вибрацию и шум.
Для равномерного распределения нагрузки натягивайте ремень плавно, без рывков. После достижения требуемого усилия зафиксируйте ролик, затянув болт крепления моментом 25–30 Н·м. На моделях с автоматическим натяжителем (HR16DE) используйте специальный ключ для сжатия пружины – перетяжка здесь исключена конструктивно.
Проверьте прогиб ремня: при нажатии с усилием 10 кгс в середине самого длинного участка он должен отклоняться на 8–12 мм. Для измерения используйте линейку или штангенциркуль – визуальная оценка часто ошибочна. Если прогиб меньше, ослабьте натяжение на 1–2 оборота шестигранника.
Запустите двигатель и дайте ему поработать 2–3 минуты на холостых оборотах. Прислушайтесь к посторонним звукам: свист указывает на проскальзывание, гул – на перетяжку. Проверьте температуру подшипников генератора и ролика тыльной стороной ладони – нагрев выше 60°C сигнализирует о чрезмерном натяжении.
После остывания двигателя повторно измерьте прогиб ремня. Если значение изменилось более чем на 2 мм, подтяните ролик на 0,5 оборота. Зафиксируйте результат в сервисной книжке: дата, пробег и параметры натяжения помогут отследить износ при следующей замене.

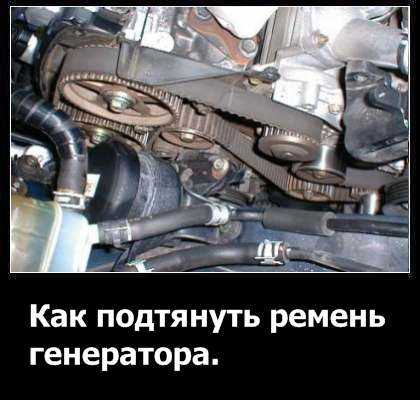

Проверка правильности натяжения и финальная сборка
После установки ремня генератора на Ниссан Жук проверьте его натяжение с помощью динамометрического ключа или специального приспособления. Для двигателей HR16DE и MR16DDT оптимальное усилие прогиба ремня под нагрузкой 10 кгс должно составлять 5–7 мм в средней части между шкивами генератора и коленвала. Превышение этого значения приведёт к проскальзыванию, недостаток – к ускоренному износу подшипников. Используйте линейку или штангенциркуль для точного замера прогиба.
Запустите двигатель на 30–40 секунд и проследите за поведением ремня. Он не должен вибрировать, издавать свист или смещаться относительно шкивов. Обратите внимание на показания мультиметра: напряжение на клеммах аккумулятора при работающем двигателе (2000 об/мин) должно быть в пределах 13,8–14,5 В. Если значения ниже – ремень натянут слабо, выше – чрезмерно.
- Проверьте затяжку всех крепёжных болтов: момент затяжки болта натяжителя – 25–30 Н·м, болтов генератора – 40–45 Н·м.
- Убедитесь, что защитный кожух ремня установлен без перекосов и зафиксирован клипсами.
- Снимите автомобиль с домкрата и выполните тестовый заезд на 5–10 км, контролируя отсутствие посторонних шумов.
Если после проверки обнаружены отклонения, ослабьте болт натяжителя и скорректируйте положение ремня, повторно замерив прогиб. На моделях с кондиционером дополнительно проверьте натяжение ремня компрессора – его прогиб не должен превышать 4–6 мм. Зафиксируйте все болты с указанным моментом и установите на место пластиковую защиту двигателя.
