Термостат на Форд Фокус 2 с двигателями 1.6 и 1.8 л – уязвимый узел, склонный к заклиниванию на пробегах от 80 000 до 120 000 км. Симптомы неисправности: длительный прогрев двигателя, температура охлаждающей жидкости ниже 80°C на ходу или скачки стрелки до красной зоны. Причина – коррозия термоэлемента или разрушение резинового уплотнения. Замена требует точного подбора детали: оригинальный термостат (артикул 1473090 для 1.6 л, 1707050 для 1.8 л) или аналоги от Gates (TH00324G1) и Mahle (TX 14 97D).
Работа занимает 1,5–2 часа при наличии базового набора инструментов: торцевые головки на 8 и 10 мм, удлинитель, отвёртка с плоским жалом, ёмкость для слива антифриза (не менее 5 л). Важно: перед началом сбрось давление в системе охлаждения, открыв крышку расширительного бачка на холодном двигателе. Сливайте жидкость через нижний патрубок радиатора – это сократит потери и предотвратит попадание воздуха в систему.
Ключевые моменты при замене: отсоединение разъёма датчика температуры (расположен рядом с термостатом), демонтаж корпуса термостата (крепится тремя болтами на 10 мм) и очистка посадочной поверхности от остатков старой прокладки. Новый термостат устанавливайте с оригинальной прокладкой (1358174) или качественным герметиком (Victor Reinz 15-31441-00). После сборки залейте антифриз через расширительный бачок до отметки MAX, прогрейте двигатель до включения вентилятора и проверьте уровень – при необходимости долейте.
Типичные ошибки: использование герметика на резиновых прокладках (приводит к закупорке каналов), перетяжка болтов корпуса (риск трещин) и игнорирование прокачки системы. Для удаления воздуха после замены откройте специальный клапан на корпусе термостата (если предусмотрен) или приподнимите переднюю часть автомобиля на 15–20 см. Контролируйте температуру по бортовому компьютеру или диагностическому сканеру – нормальный диапазон на прогретом двигателе: 88–95°C.
Необходимые инструменты и запчасти для замены термостата
Для замены термостата на Форд Фокус 2 потребуется набор инструментов, адаптированный под специфику двигателя. Основной комплект включает торцевые головки на 8, 10 и 13 мм – они понадобятся для демонтажа кронштейнов и креплений корпуса термостата. Обязательно наличие удлинителя для головок, так как доступ к некоторым болтам ограничен глубиной моторного отсека. Для откручивания хомутов шлангов используйте плоскогубцы с зажимным механизмом или специальные клещи для хомутов типа «Ear Clamp».
Ключ на 17 мм нужен для снятия сливной пробки радиатора, если планируется частичный слив охлаждающей жидкости. В случае полной замены антифриза дополнительно потребуется ёмкость объёмом не менее 6 литров и воронка с узким носиком для заливки новой жидкости. Для двигателей 1.6 и 1.8 л рекомендуется использовать антифриз Ford Super Plus Premium (концентрат) или его аналог – Motul Inugel Optimal, разбавленный дистиллированной водой в пропорции 50/50.
Запаситесь новым термостатом – оригинальный артикул для большинства модификаций Форд Фокус 2: 1473091 (для двигателей 1.4/1.6 л) или 1712228 (для 1.8/2.0 л). Альтернативные варианты: Gates TH00391G1, Mahle TX 100 030 или Febi 24028. Проверяйте совместимость по VIN-коду автомобиля – на некоторых моделях 2008–2011 годов устанавливались термостаты с изменённой конструкцией корпуса.
Прокладка корпуса термостата – расходный элемент, который подлежит замене в 100% случаев. Оригинальная прокладка имеет артикул 1313177, но чаще встречаются аналоги: Elring 369.650 или Victor Reinz 71-36965-00. Избегайте дешёвых подделок – некачественная резина может дать течь уже через 5–10 тысяч километров. Для герметизации резьбовых соединений используйте анаэробный герметик Loctite 574 или его аналог Permatex 51813.
Дополнительные инструменты, которые облегчат работу:
- Динамометрический ключ с диапазоном 5–25 Н·м – для затяжки болтов корпуса с точным усилием (10 Н·м для M6, 15 Н·м для M8).
- Набор отвёрток с плоским и крестовым шлицем – для снятия электрических разъёмов датчиков температуры.
- Монтажная лопатка или пластиковый съёмник – для аккуратного отделения корпуса термостата от блока цилиндров без повреждения поверхностей.
- Магнитный захват – поможет извлечь упавшие болты из труднодоступных мест.
Если работы проводятся на улице или в неотапливаемом помещении, подготовьте переносную лампу с регулируемой яркостью – стандартное освещение моторного отсека часто недостаточно для осмотра мелких деталей. Для очистки посадочных поверхностей от старого герметика и антифриза используйте безворсовую ветошь и очиститель тормозов (например, Liqui Moly Bremsen-Reiniger) – он быстро испаряется и не оставляет следов.
На двигателях с турбонаддувом (1.6 EcoBoost) или дизельных агрегатах (1.8 TDCi) доступ к термостату осложнён дополнительными элементами навесного оборудования. В таких случаях потребуется снять воздуховод или частично демонтировать корпус воздушного фильтра. Для этих моделей рекомендуется приобрести удлинённый удлинитель для головок (250–300 мм) и гибкий карданный шарнир – он позволит открутить болты под углом.
Не пренебрегайте средствами защиты: нитриловые перчатки предотвратят контакт кожи с антифризом, а защитные очки уберегут глаза от случайных брызг при сливе жидкости. Если работы проводятся на горячем двигателе, дайте ему остыть не менее 2 часов – температура охлаждающей жидкости может достигать 100°C, что чревато ожогами.
Подготовка автомобиля и слив охлаждающей жидкости
Перед началом работ установите автомобиль на ровную площадку и дайте двигателю полностью остыть. На Форд Фокус 2 с моторами 1.6 и 2.0 л объем системы охлаждения составляет 6,3–6,5 литра, поэтому подготовьте емкость не менее 7 литров для слива жидкости. Используйте только чистую тару, чтобы избежать загрязнения антифриза при повторном использовании или утилизации.
Отсоедините клемму «минус» аккумуляторной батареи, чтобы исключить случайное замыкание при работе с электрическими компонентами. На моделях с 2008 года выпуска и новее потребуется снять пластиковую защиту картера, закрепленную 8–10 болтами на 10 мм. Для доступа к сливному крану радиатора демонтируйте нижний брызговик двигателя, удерживаемый 4 саморезами Torx T25.
Сливной кран расположен в нижней части радиатора с правой стороны (по ходу движения). Подставьте емкость под кран и откройте его, повернув против часовой стрелки на 90 градусов. Для ускорения процесса снимите крышку расширительного бачка, но делайте это только при полностью остывшем двигателе – давление в системе может достигать 1,2 бар. Полный слив занимает 10–15 минут.
Если антифриз вытекает медленно или не полностью, ослабьте хомут нижнего патрубка радиатора и аккуратно снимите его, направив струю в емкость. На двигателях 1.8 и 2.0 л дополнительно слейте жидкость из блока цилиндров через сливную пробку, расположенную на задней стороне блока (ключ на 13 мм). Пробка часто покрыта нагаром – очистите ее перед откручиванием.
После слива закройте кран радиатора и установите на место нижний патрубок. Если планируете повторно использовать антифриз, процедите его через мелкую сетку или марлю для удаления осадка. При замене жидкости на новую промойте систему дистиллированной водой: залейте воду в расширительный бачок, запустите двигатель на 2–3 минуты, затем слейте по той же схеме.
Проверьте состояние сливного крана и уплотнительных колец – при наличии трещин или деформаций замените их. На Форд Фокус 2 используются оригинальные детали с номерами: кран радиатора – 1336777, уплотнительное кольцо – 1336778. Перед установкой смажьте кольцо силиконовой смазкой для предотвращения течей.

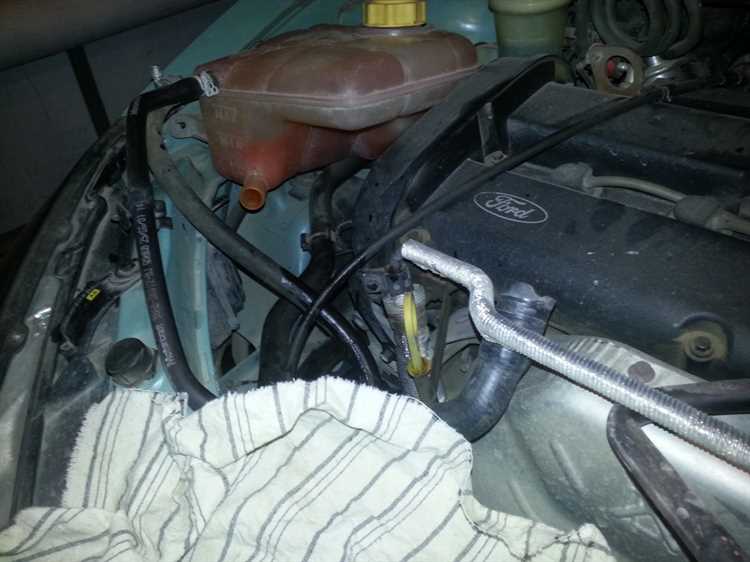

Демонтаж корпуса термостата и старого устройства
Перед началом работ убедитесь, что двигатель полностью остыл – температура охлаждающей жидкости (ОЖ) не должна превышать 40°C. Слейте ОЖ через сливной краник радиатора или нижний патрубок, подставив емкость объемом не менее 6 литров. На Форд Фокус 2 с двигателем 1.6 или 1.8 литра корпус термостата расположен с правой стороны блока цилиндров, за генератором. Для доступа потребуется снять верхний пластиковый кожух двигателя и отсоединить клемму аккумулятора, чтобы исключить случайное замыкание.
Отсоедините два шланга от корпуса термостата: верхний – от радиатора, нижний – от блока цилиндров. Используйте плоскогубцы с фиксатором или специальный съемник для хомутов, чтобы не повредить патрубки. На моделях с кондиционером может потребоваться частичный демонтаж компрессора – открутите два болта крепления и отведите его в сторону, не отсоединяя магистрали. Зафиксируйте компрессор проволокой или пластиковым хомутом, чтобы избежать натяжения шлангов.
Корпус термостата крепится тремя болтами под головку на 8 мм. Два из них расположены на передней части корпуса, третий – сзади, ближе к блоку цилиндров. Откручивайте болты в последовательности: сначала задний, затем два передних. Это предотвратит перекос корпуса и повреждение прокладки. Если болты прикипели, нанесите проникающую смазку (например, WD-40) за 10–15 минут до демонтажа и используйте удлинитель для ключа, чтобы увеличить рычаг.
После снятия болтов аккуратно подденьте корпус плоской отверткой, вставив ее в специальный паз между корпусом и блоком. Не вставляйте отвертку глубоко – есть риск повредить посадочную поверхность. Если корпус не поддается, слегка постучите по нему резиновым молотком, избегая ударов по алюминиевым деталям. При демонтаже учтите, что остатки ОЖ могут вытечь из блока – подготовьте тряпку или дополнительную емкость.
Старый термостат извлекается из корпуса вместе с резиновой прокладкой. Проверьте состояние прокладки: если она деформирована, затвердела или имеет трещины, замените ее на новую (артикул оригинальной прокладки – 1358174). Очистите посадочное место в блоке цилиндров от остатков старой прокладки и герметика с помощью пластикового скребка или наждачной бумаги с зернистостью P600. Избегайте металлических инструментов – они могут оставить царапины на поверхности, что приведет к утечкам ОЖ.
Особое внимание уделите состоянию корпуса термостата. На внутренних стенках не должно быть отложений или коррозии. Если обнаружены следы ржавчины, промойте корпус раствором лимонной кислоты (50 г на 1 л воды) или специальным очистителем для систем охлаждения. После очистки продуйте корпус сжатым воздухом, чтобы удалить остатки жидкости. Перед установкой нового термостата смажьте прокладку тонким слоем термостойкого герметика (например, Victor Reinz Reinzosil) для улучшения герметичности.
Установка нового термостата и проверка уплотнений
Перед установкой нового термостата очистите посадочное место в корпусе от остатков старой прокладки и герметика. Используйте пластиковый скребок или мелкозернистую наждачную бумагу (P800–P1000), чтобы не повредить алюминиевую поверхность. Нанесите тонкий слой термостойкого герметика (например, Victor Reinz Reinzosil или ABRO RTV Silicone Gasket Maker) на привалочную плоскость корпуса, если это предусмотрено конструкцией – на Форд Фокус 2 с двигателем 1.6/1.8/2.0 уплотнение часто обеспечивается только резиновой прокладкой, идущей в комплекте с термостатом.
Установите термостат в корпус так, чтобы клапан был направлен вверх (на моделях с вертикальным расположением) или в сторону радиатора (для горизонтальных вариантов). Проверьте уплотнительное кольцо на предмет трещин, деформаций или потери эластичности – даже микроскопические повреждения приведут к утечке антифриза. Затяните болты корпуса крест-накрест с моментом 8–10 Н·м, избегая перетяжки, чтобы не деформировать прокладку. После сборки залейте охлаждающую жидкость, удалите воздушные пробки через специальный штуцер (расположен на патрубке отопителя) и прогрейте двигатель до открытия термостата (88–92°C), контролируя отсутствие подтёков.
Сборка системы охлаждения и заливка антифриза
Перед установкой нового термостата убедитесь, что посадочное место на блоке цилиндров и ответная часть корпуса очищены от старого герметика и остатков прокладки. Нанесите тонкий слой термостойкого герметика (например, ABRO RTV Silicone Gasket Maker) по периметру корпуса термостата, избегая попадания внутрь каналов. Затяните болты крепления корпуса моментом 10–12 Н·м в последовательности «крест-накрест», чтобы избежать перекоса и утечек.
Подсоедините все патрубки системы охлаждения, начиная с нижнего шланга радиатора. Проверьте состояние хомутов: замените пружинные на новые (артикул Ford 1 318 307) или используйте червячные с затяжкой 3–4 Н·м. Особое внимание уделите шлангу от расширительного бачка – он должен быть закреплён без перегибов, иначе возможен подсос воздуха при работе двигателя.
Установите на место снятые ранее элементы: кожух ремня ГРМ, защиту картера и другие детали, мешавшие доступу. Проверьте целостность прокладки крышки термостата – при повреждении замените её (артикул Ford 1 135 510). Если снимался насос охлаждающей жидкости, убедитесь, что его приводной ремень натянут с усилием 40–50 Н (для двигателей 1.6L) или 50–60 Н (для 2.0L).
Для заливки антифриза используйте только рекомендованную Ford жидкость – Motorcraft SuperPlus Antifreeze (концентрат, артикул WSS-M97B44-D) или готовый раствор (артикул 1 776 431). Разбавьте концентрат дистиллированной водой в пропорции 50/50 для климата средней полосы. Общий объём системы охлаждения для Focus 2 с двигателем 1.6L – 5,8 литра, для 2.0L – 6,3 литра.
Залейте антифриз через горловину расширительного бачка до отметки «MAX», не закрывая крышку. Запустите двигатель и дайте ему прогреться до включения вентилятора радиатора. Следите за уровнем жидкости: при падении доливайте небольшими порциями, чтобы избежать образования воздушных пробок. После остановки двигателя дайте ему остыть и проверьте уровень – он должен находиться между отметками «MIN» и «MAX».
Проверьте герметичность всех соединений: осмотрите корпус термостата, патрубки и сливные пробки на предмет подтёков. Если обнаружены утечки, подтяните хомуты или замените повреждённые шланги. Запустите двигатель повторно и проконтролируйте температуру по приборной панели – она должна стабилизироваться на уровне 90–95°C. При первом выезде после ремонта следите за показаниями температуры и уровнем антифриза в течение 50–100 км пробега.
