Автомобильный аккумулятор теряет заряд быстрее при температуре ниже -10°C – его ёмкость падает на 20–30%. Даже новый АКБ может выйти из строя за 2–3 года, если напряжение холостого хода опускается ниже 12,4 В. Мультиметр – единственный инструмент, который позволяет точно оценить состояние батареи без специальных стендов. Правильная диагностика предотвращает внезапные отказы и продлевает срок службы аккумулятора на 15–25%.
Перед проверкой убедитесь, что мультиметр настроен на измерение постоянного напряжения с пределом не менее 20 В. Погрешность дешёвых приборов достигает 0,5 В, что искажает результаты. Для точной диагностики используйте провода с зажимами типа «крокодил» – контакт с клеммами должен быть плотным, иначе показания будут занижены на 0,1–0,3 В. Измерения проводятся при выключенном двигателе и отключённых потребителях: даже включённые габариты могут снизить напряжение на 0,2–0,4 В.
Первый шаг – проверка напряжения без нагрузки. Норма для заряженного аккумулятора – 12,6–12,8 В. Если прибор показывает 12,2–12,4 В, батарея разряжена на 50%, а при 11,9 В и ниже – на 75% и более. Второй шаг – тест под нагрузкой: включите фары на 30 секунд и снова измерьте напряжение. Падение ниже 10 В указывает на сульфатацию пластин или потерю ёмкости. Третий шаг – проверка тока утечки: отсоедините минусовую клемму и подключите мультиметр в режиме амперметра между клеммой и проводом. Ток свыше 50 мА говорит о неисправности в электросистеме.
Четвёртый шаг – оценка внутреннего сопротивления. Для этого измерьте напряжение без нагрузки, затем под нагрузкой (например, включите стартер на 3–5 секунд) и сравните значения. Разница более 0,5 В свидетельствует о высоком сопротивлении – аккумулятор требует замены. Пятый шаг – проверка плотности электролита (для обслуживаемых АКБ). Норма – 1,27–1,28 г/см³ при 25°C. Если плотность ниже 1,22 г/см³, батарея разряжена или неисправна.
Не игнорируйте температурные поправки: при -18°C напряжение заряженного аккумулятора может опускаться до 12,5 В, а при +30°C – подниматься до 12,9 В. Если мультиметр показывает стабильно низкие значения, зарядите батарею током 10% от ёмкости (например, 6 А для АКБ на 60 А·ч) и повторите тесты. При отсутствии улучшений аккумулятор восстановлению не подлежит.
Какие инструменты понадобятся для диагностики аккумулятора
Для точной проверки состояния автомобильного аккумулятора потребуется минимальный набор инструментов, но каждый из них должен соответствовать определённым требованиям. Основной прибор – мультиметр с диапазоном измерения постоянного напряжения не менее 20 В. Модели с разрешением 0,01 В (например, Fluke 17B или UNI-T UT61E) позволяют фиксировать даже незначительные отклонения, критичные для диагностики.
Помимо мультиметра, необходимы нагрузочная вилка с током нагрузки от 100 А и встроенным вольтметром. При выборе обращайте внимание на совместимость с типом аккумулятора: для AGM и гелевых батарей требуются вилки с регулируемой нагрузкой, чтобы избежать перегрева. Дешёвые аналоги с фиксированной нагрузкой 50–80 А не дадут корректных результатов для современных аккумуляторов ёмкостью выше 70 А·ч.
Для проверки уровня и плотности электролита в обслуживаемых аккумуляторах используйте ареометр с ценой деления 0,01 г/см³. Оптимальный диапазон измерений – 1,10–1,30 г/см³. Пластиковые ареометры с грушей предпочтительнее стеклянных: они устойчивее к вибрации и не бьются при падении. Избегайте моделей с металлическими частями, контактирующими с электролитом – они окисляются и искажают показания.
Зажимы-«крокодилы» с проводами сечением не менее 4 мм² понадобятся для подключения нагрузочной вилки или мультиметра к клеммам аккумулятора. Обратите внимание на материал: медные зажимы с луженым покрытием служат дольше и обеспечивают стабильный контакт. Изоляция проводов должна выдерживать температуру до 100 °C – при нагрузке провода могут нагреваться.
Для проверки тока утечки потребуется мультиметр с функцией измерения постоянного тока до 10 А. Некоторые модели (например, Mastech MS8268) поддерживают измерение до 20 А, что полезно при диагностике мощных потребителей. Важно: перед измерением убедитесь, что мультиметр рассчитан на такой ток – превышение допустимого значения приведёт к перегоранию предохранителя или повреждению прибора.
Дополнительные инструменты зависят от типа диагностики. Для проверки состояния клемм и контактов пригодится металлическая щётка с латунной щетиной – она не царапает свинец и эффективно удаляет окислы. Для обслуживаемых аккумуляторов нужен дистиллированный корректор плотности электролита (например, концентрированная серная кислота плотностью 1,83 г/см³) и мерный стакан с делениями по 10 мл.
При работе с аккумуляторами AGM или EFB понадобится тестер внутреннего сопротивления, например, Midtronics EXP-1000 или аналоги. Эти приборы измеряют сопротивление ячеек с точностью до 0,1 мОм и позволяют выявить деградацию батареи на ранней стадии. Бюджетные тестеры типа «кондуктометров» дают лишь приблизительные результаты и не подходят для профессиональной диагностики.
Независимо от выбранных инструментов, всегда используйте средства защиты: перчатки из нитрила (неопреновые растворяются в электролите), защитные очки с боковыми щитками и фартук из кислотостойкого материала. Даже небольшая капля электролита на коже или одежде вызывает химический ожог, а пары серной кислоты раздражают дыхательные пути.
Как правильно подготовить мультиметр к измерениям
Проверьте целостность щупов. Осмотрите провода на наличие трещин, оплавлений или повреждений изоляции. Даже микроскопические разрывы могут исказить показания или создать короткое замыкание. Если щупы повреждены, замените их перед измерениями – использование неисправных проводов опасно и приводит к неверным результатам.
Подключите щупы к соответствующим гнездам мультиметра. Черный провод всегда вставляется в разъем с маркировкой «COM» (общий), а красный – в гнездо «VΩmA» или аналогичное, предназначенное для измерения напряжения и сопротивления. Неправильное подключение щупов приведет к ошибкам в показаниях или повреждению прибора.
Включите мультиметр и убедитесь, что на дисплее отображается «0» или близкое к нулю значение. Если прибор показывает случайные цифры или символы, возможно, требуется замена батареи питания. Для точных измерений используйте мультиметр с заряженным источником питания – низкий заряд батареи может влиять на точность показаний.
Очистите контактные поверхности щупов от окислов и грязи. Для этого протрите металлические наконечники спиртовой салфеткой или мелкозернистой наждачной бумагой. Окисленные контакты увеличивают сопротивление цепи, что приводит к заниженным показаниям напряжения. Особое внимание уделите чистоте щупов при работе в условиях повышенной влажности или после длительного хранения прибора.
Проверьте калибровку мультиметра, если есть сомнения в его точности. Для этого замкните щупы между собой – прибор должен показать «0» или значение, близкое к нулю (обычно ±0,01 В). Если отклонение превышает 0,05 В, мультиметр нуждается в калибровке или ремонте. Некоторые модели позволяют корректировать показания с помощью регулировочного винта внутри корпуса.
Убедитесь, что мультиметр настроен на правильный тип сигнала. Если случайно выбран режим переменного напряжения (ACV), прибор покажет некорректные данные при измерении постоянного напряжения аккумулятора. На дисплее в этом случае может отображаться «OL» (перегрузка) или хаотичные значения. Переключите режим на DCV и повторите проверку.
Перед подключением к аккумулятору выполните пробное измерение на известном источнике напряжения, например, на новой батарейке типа AA (1,5 В). Это позволит убедиться в работоспособности прибора и правильности выбранных настроек. Если показания отличаются от ожидаемых более чем на 0,1 В, откалибруйте мультиметр или замените его на исправный.
Проверка напряжения аккумулятора в состоянии покоя
Напряжение в состоянии покоя – ключевой показатель здоровья аккумулятора, измеряемый после отключения всех нагрузок и стабилизации заряда. Для точного результата автомобиль должен простоять без запуска двигателя и работы электроники не менее 4–6 часов, а в идеале – 12 часов. Это исключает влияние поверхностного заряда, который может завышать показания на 0,2–0,5 В. Мультиметр переключите в режим измерения постоянного напряжения (DCV) с пределом 20 В.
Подключите щупы к клеммам: красный – к «+», черный – к «–». Нормальное напряжение для заряженного свинцово-кислотного аккумулятора (12 В) составляет 12,6–12,8 В при температуре 20–25°C. Если значение ниже 12,4 В, аккумулятор разряжен на 50% и требует подзарядки. При 12,0 В и ниже – критический уровень, грозящий сульфатацией пластин. У AGM-аккумуляторов диапазон нормы шире: 12,8–13,2 В.
- 12,9 В и выше – перезаряд или неисправность реле-регулятора.
- 12,5–12,6 В – норма для частично разряженного аккумулятора.
- 11,8–12,0 В – глубокий разряд, необходима срочная зарядка.
- Ниже 11,7 В – аккумулятор неработоспособен, возможна потеря емкости.
Температура окружающей среды влияет на показания: при –10°C напряжение может упасть на 0,2–0,3 В из-за замедления химических реакций, а при +30°C – вырасти на 0,1–0,2 В. Для корректировки используйте поправочный коэффициент: ±0,03 В на каждые 10°C отклонения от 25°C. Например, при 0°C и измеренном напряжении 12,3 В реальное значение составит ~12,4 В (12,3 + 0,06).
Если напряжение в покое стабильно ниже 12,4 В, проверьте ток утечки: отключите аккумулятор на ночь, затем измерьте напряжение утром. Падение более 0,1 В за 8 часов указывает на паразитные утечки в бортовой сети (неисправность генератора, короткое замыкание в проводке). При нормальном напряжении, но быстром разряде под нагрузкой, проблема может быть в сульфатации или потере емкости – требуется диагностика под нагрузочной вилкой.
Измерение напряжения под нагрузкой: что покажет тест
Проверка аккумулятора под нагрузкой выявляет его реальную работоспособность, а не просто состояние в покое. Для этого подключите мультиметр к клеммам, затем включите фары или стартер на 5–10 секунд. Напряжение исправного АКБ не должно опускаться ниже 9,6 В при токе нагрузки 100–200 А. Если показатель падает до 9 В или ниже – батарея не держит заряд из-за сульфатации пластин, потери емкости или внутреннего короткого замыкания.
Тест критичен для диагностики скрытых дефектов: даже при нормальном напряжении без нагрузки (12,6–12,8 В) аккумулятор может терять мощность под нагрузкой. Например, при запуске двигателя в мороз напряжение проседает до 7–8 В – это сигнал о необходимости замены. Для точности измерений используйте нагрузочную вилку с током 100–150 А или имитируйте нагрузку включением дальнего света и вентилятора на максимум.
Результаты теста интерпретируйте так: 10–10,5 В – пограничное состояние, требует подзарядки и повторной проверки; 9–9,5 В – батарея изношена, но может прослужить еще 1–3 месяца; ниже 9 В – критический износ, эксплуатация опасна. Учитывайте температуру: при -18°C напряжение под нагрузкой может проседать на 0,5–1 В сильнее, чем при +20°C.
После теста дайте аккумулятору «отдохнуть» 2–3 минуты и замерьте напряжение без нагрузки. Если оно восстановилось до 12,4 В и выше – батарея еще работоспособна. Если осталось ниже 12,2 В – требуется глубокая зарядка или замена. Не проводите тест чаще 1 раза в месяц: частые нагрузки ускоряют деградацию пластин.
Как определить уровень заряда по показаниям мультиметра

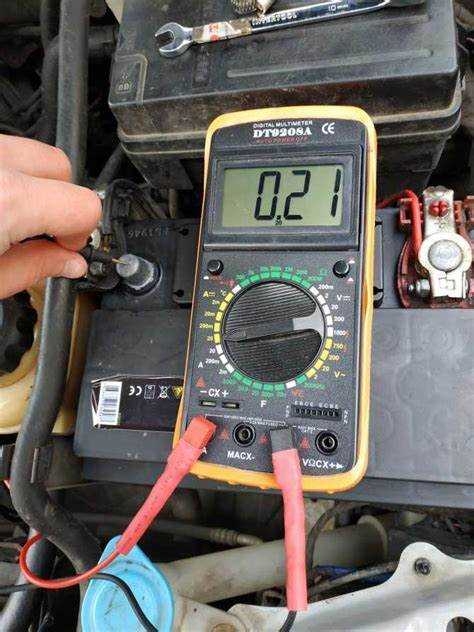

Подключите щупы мультиметра к клеммам аккумулятора: красный – к «+», чёрный – к «–». Установите режим измерения постоянного напряжения (DCV) на диапазон 20 В. Запишите показания при выключенном двигателе и всех потребителях (фары, магнитола, климат-контроль). Напряжение 12,6–12,8 В соответствует 100% заряду, 12,4 В – 75%, 12,2 В – 50%, 12,0 В – 25%. Значения ниже 11,9 В указывают на глубокий разряд, требующий немедленной зарядки или замены АКБ.
Для проверки под нагрузкой включите дальний свет на 30 секунд, затем повторите измерение. Падение напряжения до 11,5–11,7 В при нагрузке 100–200 А (зависит от ёмкости) – норма. Если напряжение проседает ниже 10,5 В, аккумулятор не держит заряд из-за сульфатации пластин, потери ёмкости или внутреннего короткого замыкания. В таких случаях проведите тест нагрузочной вилкой или обратитесь в сервис.
Признаки неисправности аккумулятора по результатам проверки
Напряжение ниже 12,4 В на клеммах при заглушенном двигателе указывает на глубокий разряд или сульфатацию пластин. Если после зарядки показатель не поднимается выше 12,6 В, аккумулятор теряет емкость из-за естественного износа или внутренних повреждений. При значениях ниже 10,5 В во время попытки запуска двигателя требуется немедленная замена – дальнейшая эксплуатация приведет к необратимому разрушению активной массы.
Разница напряжений между банками более 0,1 В при проверке нагрузочной вилкой свидетельствует о коротком замыкании или обрыве цепи в одной из секций. Такая неисправность проявляется неравномерным кипением электролита при зарядке и требует вскрытия корпуса для диагностики. В большинстве случаев ремонт невозможен – только замена.
Ток утечки свыше 50 мА при выключенном зажигании и отключенных потребителях говорит о проблемах с изоляцией проводки или неисправности генератора. Если мультиметр показывает 100–300 мА, аккумулятор будет разряжаться за 1–3 дня даже без эксплуатации автомобиля. Необходимо последовательно отключать предохранители для локализации утечки.
Плотность электролита ниже 1,22 г/см³ в одной или нескольких банках при полностью заряженном аккумуляторе указывает на осыпание активной массы или испарение воды. Если после доливки дистиллированной воды и зарядки плотность не восстанавливается, пластины разрушены. В обслуживаемых батареях это видно по мутному электролиту.
Резкое падение напряжения под нагрузкой (более 0,5 В за 5 секунд) при проверке стартерным током говорит о потере пусковой мощности. Например, если при 200 А напряжение проседает до 9 В, аккумулятор не сможет прокрутить двигатель в мороз. Причина – сульфатация, коррозия решеток или низкий уровень электролита.
Повышенное напряжение на клеммах (выше 14,8 В) при работающем двигателе сигнализирует о неисправности реле-регулятора генератора. Это приводит к перезаряду, кипению электролита и деформации пластин. Долговременная эксплуатация в таком режиме сокращает ресурс аккумулятора в 2–3 раза.
Температура корпуса выше 40°C при нормальной окружающей среде и отсутствии нагрузки – признак внутреннего короткого замыкания. Тепло выделяется из-за высокого сопротивления в месте контакта поврежденных пластин. Такая батарея может вздуться или взорваться при зарядке.
Сульфатация проявляется белым налетом на клеммах и медленным набором заряда. Если после 10 часов зарядки током 5 А напряжение не поднимается выше 12,5 В, пластины покрыты нерастворимыми кристаллами сульфата свинца. Восстановление возможно только специальными зарядными устройствами с десульфатацией, но эффект временный.
