Колонка Sven PS 210 – бюджетная модель с пассивным радиатором и мощностью 20 Вт (RMS), часто требующая разборки для замены динамиков, чистки контактов или ремонта платы. В отличие от аналогов с цельным корпусом, эта колонка имеет разборную конструкцию с винтовыми креплениями, но отсутствие официальной документации усложняет процесс. Основные проблемы при разборке: хрупкие пластиковые защёлки передней панели и скрытые винты под декоративными накладками.
Перед началом работы подготовьте инструменты: крестовую отвёртку PH1, пластиковую лопатку для снятия защёлок, пинцет для отсоединения шлейфов и мультиметр (при диагностике платы). Отключите колонку от питания и извлеките аккумулятор, если он установлен. Первым шагом снимается задняя крышка – она крепится на четырёх винтах, два из которых скрыты под резиновыми ножками. После этого открывается доступ к плате управления и динамикам.
Особое внимание уделите передней панели: она фиксируется не только винтами, но и защёлками по периметру. Применение силы приведёт к поломке креплений – используйте лопатку, начиная с нижнего края, где защёлки слабее. После снятия панели отсоедините шлейф кнопок управления, предварительно запомнив его положение. Динамики крепятся на винтах M3 с резиновыми прокладками – при сборке замените их, если обнаружены повреждения.
Разборка Sven PS 210 занимает 15–20 минут при аккуратном подходе. Избегайте использования металлических инструментов для поддевания пластиковых элементов – это гарантирует сохранность корпуса. Если цель разборки – замена динамика, выбирайте модель с импедансом 4 Ом и мощностью не менее 15 Вт, чтобы избежать перегрузки усилителя.
Необходимые инструменты для разборки колонки Sven PS 210
Для разборки колонки Sven PS 210 потребуется минимальный набор инструментов, но с точными характеристиками. Основной – крестовая отвёртка PH1 или PH0 (размер зависит от винтов на задней панели). Часть креплений может быть скрыта под резиновыми ножками или декоративными заглушками, поэтому пригодится пластиковая лопатка или медиатор для гитары толщиной 0,5–0,8 мм. Избегайте металлических инструментов: они царапают пластик корпуса. Для отсоединения динамиков и платы управления понадобятся пассатижи с узкими губками или пинцет с антистатическим покрытием – стандартные модели часто не подходят из-за плотной компоновки деталей.
Дополнительно нужны мультиметр с диапазоном измерения сопротивления до 20 Ом (для проверки динамиков и проводов) и фонарик с узким лучом. В колонке Sven PS 210 используются провода сечением 0,35–0,5 мм², которые легко повредить при неаккуратном обращении. Если планируется замена термопасты на микросхеме усилителя, подготовьте безворсовую салфетку, изопропиловый спирт (90% и выше) и термопасту с теплопроводностью не ниже 2,5 Вт/м·К. Без этих инструментов разборка рискует превратиться в борьбу с заклинившими защёлками или оборванными контактами.
Для фиксации мелких деталей (винтов, шайб) используйте магнитный лоток или коробку с ячейками. Колонка содержит винты разной длины – от 4 до 8 мм – и их перепутывание при сборке приведёт к повреждению резьбы. Если корпус скрипит после разборки, возьмите силиконовую смазку в спрее: она не оставляет следов и не разъедает пластик, в отличие от WD-40.
Как снять переднюю панель и решетку динамика
Отключите колонку от сети и положите её лицевой стороной вниз на мягкую поверхность, чтобы избежать царапин. Найдите четыре пластиковые защёлки по периметру передней панели – две сверху и две снизу. Аккуратно подденьте их плоской отвёрткой или пластиковой лопаткой, начиная с нижней части, где защёлки обычно слабее. Прилагайте усилие равномерно, чтобы не сломать фиксаторы: они выполнены из хрупкого пластика и могут треснуть при резком нажатии. После освобождения всех защёлок панель снимется без дополнительных усилий.
Решётка динамика крепится на металлических зажимах по углам – их три или четыре, в зависимости от модели. Проверьте наличие винтов под декоративными заглушками: если они есть, открутите их крестовой отвёрткой PH1. Если заглушек нет, зажмите решётку пальцами по краям и потяните на себя с небольшим усилием, одновременно покачивая из стороны в сторону. Избегайте перекосов – зажимы могут погнуться, что усложнит обратную установку. При снятии решётки следите за проводами подсветки, если они присутствуют: их легко повредить при неосторожном движении.
Отсоединение кабелей и проводов внутри колонки
Первым делом отсоедините шлейфы, подключенные к плате управления. В модели PS 210 это обычно 4-контактные разъемы JST или Molex с защелками. Аккуратно подденьте фиксаторы тонкой отверткой или пластиковой лопаткой, потянув разъем строго вдоль оси – попытка выдернуть его под углом может повредить контакты. Если шлейф приклеен к плате, прогрейте место соединения паяльным феном при температуре 120–150°C в течение 10–15 секунд.
Отключите провода динамиков, отметив их полярность. В колонке Sven PS 210 используются стандартные клеммы с винтовым зажимом или пружинные коннекторы. Для винтовых клемм ослабьте винты отверткой PH0, удерживая провод пинцетом, чтобы избежать обрыва жил. Пружинные коннекторы открываются нажатием на фиксатор – не тяните за провод, иначе можно повредить контактную площадку.
Отсоедините кабель питания от платы усилителя. В большинстве случаев это 2- или 3-контактный разъем с ключом, предотвращающим неправильное подключение. Если разъем сидит плотно, покачайте его из стороны в сторону, одновременно потягивая на себя. Избегайте резких движений – пластиковые направляющие легко ломаются. При наличии термоусадочной трубки на проводе не срезайте ее, если не планируете замену кабеля.
Проверьте наличие дополнительных проводов, например, от светодиодной подсветки или кнопок управления. В Sven PS 210 они часто подключены через одиночные коннекторы типа «папа-мама» или припаяны напрямую к плате. Для отпайки используйте паяльник мощностью 30–40 Вт с тонким жалом, предварительно зафиксировав провод пинцетом. Температура жала не должна превышать 350°C, чтобы не повредить дорожки платы.
При отсоединении антенного кабеля (если колонка беспроводная) обратите внимание на тип разъема. В модели PS 210 это обычно SMA или U.FL. Для SMA открутите гайку против часовой стрелки, удерживая разъем на плате плоскогубцами. U.FL-коннектор снимается поддеванием пластикового фиксатора тонким инструментом – не тяните за кабель, иначе можно оторвать разъем от платы.
После отсоединения всех кабелей разложите их в порядке подключения, используя малярный скотч для маркировки. Особое внимание уделите проводам с цветовой кодировкой: в Sven PS 210 красный обычно обозначает «+», черный – «–», а желтый или оранжевый может использоваться для сигнальных линий. Если изоляция проводов повреждена, замените их на аналогичные по сечению (для динамиков – 0,5–0,75 мм², для питания – 1–1,5 мм²).
Перед повторным подключением кабелей очистите контакты от окислов спиртовой салфеткой или ластиком. Для разъемов с позолотой используйте только спирт – абразивные материалы могут повредить покрытие. Проверьте целостность проводов на изгибах: если медь просвечивает сквозь изоляцию, обмотайте участок изолентой или замените провод целиком. При пайке новых соединений используйте флюс на основе канифоли и избегайте избытка припоя, чтобы не создавать коротких замыканий.

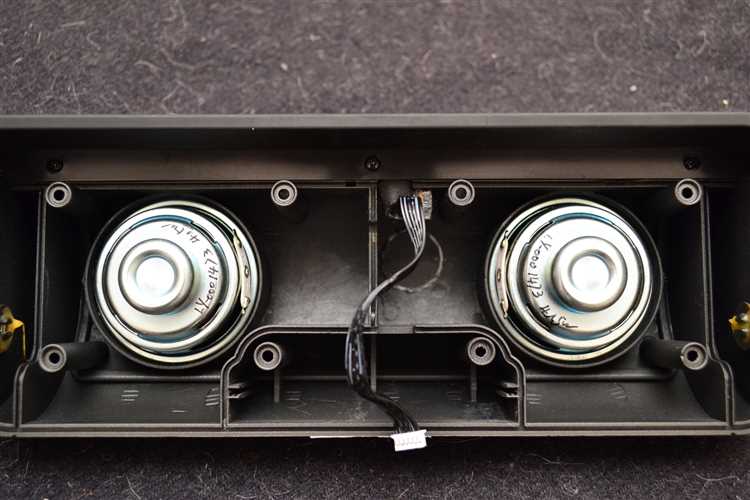

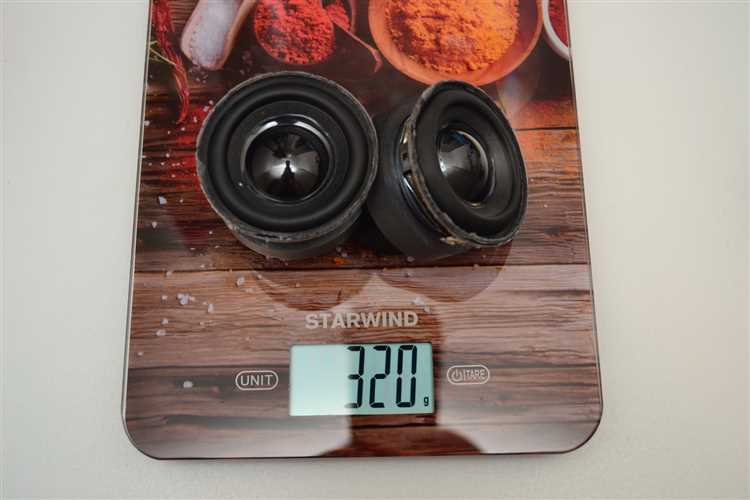

Демонтаж динамиков и проверка их состояния
Отсоедините колонку от сети и положите её на ровную поверхность динамиками вверх. С помощью крестовой отвёртки выкрутите 4 винта на задней панели, удерживающие решётку динамиков. Аккуратно снимите решётку, поддевая её пластиковой лопаткой по периметру – избегайте резких движений, чтобы не повредить крепёжные защёлки. Если решётка сидит плотно, прогрейте её феном в течение 10–15 секунд для размягчения клея.
Динамики в Sven PS 210 крепятся на пластиковых зажимах или винтах – в зависимости от модели. Для демонтажа отогните зажимы плоскогубцами или выкрутите винты отвёрткой T6. Отсоедините провода от клемм динамиков, предварительно сфотографировав их расположение для обратной сборки. Провода зафиксированы пайкой или пружинными зажимами – в последнем случае нажмите на фиксатор тонкой отвёрткой.
Проверьте диффузор на наличие разрывов, вмятин или следов влаги. Незначительные повреждения можно устранить клеем для динамиков (например, «Cosmofen CA-12»), но при глубоких трещинах или деформациях замена обязательна. Осмотрите подвес (гофру) – он должен быть эластичным, без затвердений или трещин. Жёсткий подвес снижает качество звука и требует замены.
Для проверки звуковой катушки используйте мультиметр в режиме измерения сопротивления (200 Ом). Подключите щупы к клеммам динамика: нормальное сопротивление для низкочастотного динамика Sven PS 210 – 4–6 Ом, для высокочастотного – 6–8 Ом. Если показания равны нулю или бесконечности, катушка повреждена. Проверьте также отсутствие короткого замыкания между катушкой и магнитной системой – прикоснитесь одним щупом к клемме, другим к металлическому корпусу динамика.
Оцените магнитную систему: осмотрите зазор между катушкой и магнитом на наличие металлической пыли или посторонних частиц. Удалите загрязнения сжатым воздухом или мягкой кистью. Проверьте центровку катушки – она должна свободно перемещаться в зазоре без заеданий. При смещении катушки динамик издаёт хрипы или скрежет, что требует регулировки или замены.
Перед установкой динамиков обратно нанесите на клеммы контактную смазку (например, «Kontakt 60») для предотвращения окисления. Подключите провода согласно фотографии, убедившись в надёжности фиксации. Прикрутите динамики винтами или защёлкните зажимы, затем установите решётку, равномерно прижав её по периметру. Проверьте работоспособность колонки, подключив её к источнику звука и прослушав тестовый трек с разными частотами.
Разборка корпуса и доступ к плате управления
Перед началом отключите колонку от сети и снимите все динамики, открутив крепежные винты по периметру передней панели. В модели Sven PS 210 используются винты типа TORX T8 – подготовьте соответствующую отвертку. После демонтажа динамиков отсоедините шлейфы, ведущие к плате управления, аккуратно поддев их пластиковым инструментом, чтобы не повредить контакты.
Задняя крышка крепится на шести винтах: четыре по углам и два в центральной части. Один из винтов скрыт под наклейкой с серийным номером – удалите её острым ножом. После откручивания крышка может не сниматься из-за защелок по бокам корпуса; подденьте их плоской отверткой в точках, отмеченных на внутренней стороне пластика.
Внутри корпуса плата управления зафиксирована на металлическом шасси двумя винтами M3 и пластиковыми стойками. Открутите винты и отсоедините разъемы питания и аудиовходов, предварительно сфотографировав их расположение. Обратите внимание на термопасту между радиатором усилителя и корпусом – при сборке её потребуется заменить, если она высохла.
Для доступа к обратной стороне платы отогните фиксирующие зажимы по краям шасси. Не прилагайте чрезмерных усилий: пластиковые элементы хрупкие. Если плата не поддается, проверьте наличие скрытых винтов под наклейками или резиновыми ножками. На обратной стороне расположены основные компоненты: микросхема усилителя TDA7294, конденсаторы фильтрации и разъемы для подключения кнопок управления.
При обратной сборке убедитесь, что все шлейфы уложены без перегибов, а винты затянуты с моментом не более 0,5 Н·м. Излишнее усилие может сорвать резьбу в пластиковых стойках. Перед подключением питания проверьте отсутствие посторонних предметов внутри корпуса и коротких замыканий на плате.
Проверка и замена элементов питания или конденсаторов
Если колонка работает с перебоями или не включается, проверьте также керамические конденсаторы в цепях фильтрации (обычно 0,1–1 мкФ, 50 В). Их неисправность проявляется в виде высокочастотных помех или отсутствия стабилизации напряжения. Для проверки используйте ESR-метр или замените подозрительные элементы на заведомо исправные – керамические конденсаторы редко выходят из строя, но их деградация возможна при перегреве.
После замены конденсаторов подайте питание через лампу накаливания 40–60 Вт, включённую последовательно с сетевым проводом. Это защитит плату от короткого замыкания в случае ошибки монтажа. Если лампа не горит или мигает слабо, отключите питание и повторно проверьте пайку на отсутствие замыканий между дорожками. При нормальной работе лампа должна погаснуть через 1–2 секунды после включения.
После сборки колонки протестируйте её работу под нагрузкой в течение 30 минут. Измерьте напряжение на выходе блока питания: для низковольтных цепей оно должно составлять 12–15 В ±5%, для усилителя – 5 В ±0,2 В. Если наблюдаются пульсации более 100 мВ, замените дополнительные фильтрующие конденсаторы или проверьте диодный мост на пробой.
Снятие и осмотр кнопок и регуляторов громкости
Перед началом демонтажа отключите колонку от сети и извлеките батареи (если предусмотрены). Кнопки и регуляторы на Sven PS 210 фиксируются пластиковыми защелками и металлическими контактами. Для снятия используйте тонкую плоскую отвертку или пластиковую лопатку – подденьте край кнопки у основания, избегая сильного нажима, чтобы не повредить корпус. Регулятор громкости снимается аналогично, но требует осторожности: его ось может быть закреплена дополнительной шайбой или пружиной, которую легко потерять.
После снятия осмотрите контактные площадки на плате и сами кнопки. Наиболее частые дефекты: окисление контактов (проявляется в виде темного налета), износ токопроводящей резины или механические повреждения микропереключателей. Для очистки используйте изопропиловый спирт (не менее 90%) и безворсовую салфетку. Избегайте абразивов – они могут стереть защитное покрытие. Если резиновые кнопки потеряли упругость, замените их на аналогичные (артикул для Sven PS 210: RB-4.5×4.5).
Проверьте фиксацию регулятора громкости на оси потенциометра. Если он проворачивается с усилием или заедает, нанесите на ось тонкий слой силиконовой смазки (например, Dow Corning 4). Избегайте попадания смазки на контакты – это приведет к ухудшению проводимости. При наличии трещин на пластиковом корпусе регулятора замените его целиком (оригинальный код: VR-10K).
Соберите узел в обратном порядке, убедившись, что все защелки встали на место. Перед окончательной фиксацией проверьте работоспособность кнопок и плавность хода регулятора. Если после сборки наблюдаются ложные срабатывания, разберите узел повторно и осмотрите плату на предмет короткого замыкания или смещения контактных дорожек.
Сборка колонки после диагностики или ремонта
Перед началом сборки убедитесь, что все детали очищены от пыли и остатков старой смазки. Особое внимание уделите контактам динамиков и разъемам питания – протрите их спиртовой салфеткой, чтобы исключить окисление. Если во время разборки были заменены винты, используйте аналогичные по длине и диаметру, иначе возможны перекосы корпуса или повреждение резьбы.
Установите динамики на свои места, ориентируясь по меткам на корпусе и проводам. Для колонки Sven PS 210 характерно крепление динамиков на 4 винта M3×8 с потайной головкой. Затягивайте их крест-накрест, избегая чрезмерного усилия – пластиковый корпус может треснуть при перетяжке. Проверьте целостность диффузоров: даже микротрещины снизят качество звука.
Подключите провода к динамикам согласно цветовой маркировке: красный – «+», черный – «–». Если провода были отпаяны, используйте паяльник мощностью 30–40 Вт и припой ПОС-61. Изолируйте места пайки термоусадочной трубкой или изолентой. Убедитесь, что провода не касаются подвижных частей динамиков и не пережаты при сборке.
При установке платы усилителя зафиксируйте ее на штатных стойках. Для Sven PS 210 это обычно 3–4 винта M2.5×5. Перед закреплением проверьте, не сместились ли компоненты на плате – особенно конденсаторы и резисторы. Если ремонтировался разъем питания, убедитесь, что пайка выполнена без наплывов припоя, иначе корпус может не закрыться.
Соберите корпус, начиная с задней панели. Вставьте ее в пазы и аккуратно прижмите, чтобы защелки встали на место. Если корпус не закрывается плотно, проверьте:
- не выступают ли провода за пределы внутреннего объема;
- не смещены ли динамики относительно посадочных мест;
- не мешают ли остатки клея или пластиковые заусенцы.
Закрутите винты корпуса в последовательности: сначала угловые, затем центральные. Для Sven PS 210 используйте крестовую отвертку PH1. Не затягивайте винты до упора сразу – сначала «наживите» все, затем подтяните равномерно. Избегайте использования шуруповерта: высокий крутящий момент может сорвать резьбу в пластике.
После сборки подключите колонку к источнику питания и проверьте работоспособность. Подайте тестовый сигнал (например, синусоиду 1 кГц) и прослушайте на средней громкости. Обратите внимание на:
- отсутствие дребезга или искажений;
- равномерность звучания обоих каналов;
- стабильность работы при изменении громкости.
Если обнаружены дефекты, разберите колонку повторно и проверьте контакты, пайку и крепление динамиков.
Завершите сборку установкой декоративной решетки. В модели Sven PS 210 она крепится на пластиковые защелки или винты. Убедитесь, что решетка не давит на диффузоры динамиков – это может вызвать искажения звука. При необходимости подложите тонкие прокладки из поролона между решеткой и корпусом.
Типичные ошибки при разборке и как их избежать
Первая и самая распространённая ошибка – игнорирование последовательности разборки. В колонке Sven PS 210 крепёжные винты расположены под декоративными накладками и резиновыми ножками. Если начать откручивать винты наугад, не сняв сначала верхнюю панель, можно повредить пластиковые защёлки или сорвать резьбу. Всегда начинайте с демонтажа передней решётки, затем снимайте заднюю крышку, а после – динамики. Используйте магнитную отвёртку, чтобы не потерять мелкие винты M3×6, которые часто выпадают и теряются.
Вторая ошибка – чрезмерное усилие при работе с пластиковыми элементами. Корпус колонки выполнен из хрупкого ABS-пластика, который трескается при сильном нажатии. Особенно уязвимы защёлки на передней панели и крепления динамиков. Если деталь не поддаётся, проверьте наличие скрытых винтов или клеевых соединений. Для разъединения защёлок используйте пластиковую лопатку или тонкую отвёртку, обёрнутую изолентой, чтобы не оставить царапин.
Третья проблема – отсоединение шлейфов без маркировки. В Sven PS 210 к плате подключены три шлейфа: от кнопок управления, светодиодов и динамиков. Если не зафиксировать их положение перед отключением, при сборке легко перепутать разъёмы, что приведёт к неработающим кнопкам или отсутствию звука. Сфотографируйте подключения или пометьте шлейфы цветными стикерами. Разъёмы на плате имеют ключи, но при сильном нажатии их можно сломать – тяните строго вертикально, без перекосов.
Четвёртая ошибка – пренебрежение проверкой состояния деталей во время разборки. Часто пользователи обнаруживают окисленные контакты или порванные провода только после полной сборки, когда колонка не включается. Осмотрите плату на предмет вздутых конденсаторов (особенно C1 и C2 номиналом 470 мкФ), проверьте пайку разъёмов питания и динамиков. Если найдены повреждения, замените детали до сборки – это сэкономит время и предотвратит повторный разбор.
Пятая распространённая ошибка – неправильное хранение мелких деталей. Винты, шайбы и пружинные контакты легко теряются, если их не складывать в отдельные ёмкости. Используйте магнитные подносы или небольшие контейнеры с ячейками. Особое внимание уделите пружинным контактам кнопок – они часто выскакивают и теряются. Если контакт утерян, замените его аналогом с диаметром 3 мм и высотой 5 мм, иначе кнопки не будут работать.
Последняя ошибка – сборка без проверки функциональности. Многие собирают колонку полностью, а затем обнаруживают, что звук искажён или не работает один из каналов. После установки динамиков, но до окончательной фиксации корпуса, подключите колонку к источнику питания и проверьте звук на низкой громкости. Если есть проблемы, разберите только проблемный узел, а не всю конструкцию. Особое внимание уделите пайке проводов к динамикам – холодные пайки часто становятся причиной треска или пропадания звука.
