Мазда мпв как проверить уровень масла в акпп

Автоматическая коробка передач Мазда МПВ требует регулярного контроля уровня и состояния трансмиссионной жидкости. В отличие от механических коробок, где проверка масла часто ограничивается щупом, АКПП на МПВ (особенно модели с 4-ступенчатой коробкой FN4A-EL или 5-ступенчатой FS5A-EL) имеет свои нюансы. Процедура осложняется отсутствием классического щупа на большинстве версий, а также необходимостью соблюдения температурного режима – жидкость должна быть прогрета до 70–80°C для точных показаний.

Проверка масла в АКПП Мазда МПВ проводится через контрольное отверстие, расположенное на поддоне коробки. Для этого потребуется подъемник или смотровая яма, так как доступ к пробке возможен только снизу. Важно использовать оригинальную жидкость Mazda ATF M-V или аналог, соответствующий спецификации JWS 3309. Смешивание разных типов масел или использование неподходящей жидкости может привести к сбоям в работе гидроблока и преждевременному износу фрикционов.

Перед началом проверки убедитесь, что автомобиль стоит на ровной поверхности, а двигатель работает на холостых оборотах. Если уровень масла ниже нормы, доливка выполняется через то же контрольное отверстие с помощью шприца или специального нагнетателя. Перелив жидкости не менее опасен, чем недолив – избыточное давление в системе приводит к вспениванию масла и нарушению работы клапанов. В случае обнаружения металлической стружки или горелого запаха жидкости требуется немедленная диагностика коробки.

Какие инструменты и материалы понадобятся для проверки уровня масла

Для проверки уровня масла в АКПП Mazda MPV (модели с щупом, например, FN4A-EL или FS5A-EL) потребуется минимальный набор: чистая безворсовая ветошь (например, из микрофибры), воронка с тонким носиком для долива, мерный стакан или шприц на 100–200 мл с гибким шлангом. Обязателен оригинальный щуп АКПП – артикул для FN4A-EL: F02Z-7A082-AA, для FS5A-EL: F07A-7A082-AA. Температура масла должна быть в диапазоне 60–70°C – для точного измерения используйте диагностический сканер с функцией чтения температуры трансмиссии (например, Mazda M-MDS или Launch X431). Если сканера нет, прогрейте коробку до рабочей температуры: проедьте 10–15 км в смешанном режиме, затем дайте двигателю поработать на холостых 2–3 минуты.

Для моделей без щупа (например, SKYACTIV-Drive) дополнительно понадобятся: шестигранник на 5 мм для откручивания контрольной пробки, прозрачная трубка диаметром 6–8 мм и емкость для сбора масла. Проверку проводите строго на ровной поверхности – уклон в 1° искажает показания на 0,5–0,7 л.

Как правильно прогреть коробку передач перед проверкой

Прогрев АКПП Мазда МПВ требует не менее 10–15 минут езды на средних оборотах (2000–2500 об/мин) при скорости 50–70 км/ч. Это обеспечивает равномерное распределение масла по всем каналам гидроблока и фрикционам, а также стабилизацию температуры в диапазоне 70–80°C – оптимальном для точной проверки уровня. Холодное масло загустевает, что искажает показания щупа, особенно в зимний период, когда разница между фактическим и измеренным уровнем может достигать 20–30%.

Избегайте длительной работы двигателя на холостых оборотах: при таком режиме коробка не прогревается до рабочей температуры, так как давление масла остаётся низким, а гидротрансформатор не задействован в полной мере. Для ускорения процесса можно включить режим «Sport» или принудительно переключать передачи вручную (если это предусмотрено конструкцией), что повысит нагрузку на АКПП и ускорит циркуляцию жидкости.

Перед началом прогрева убедитесь, что автомобиль стоит на ровной поверхности, а селектор АКПП находится в положении «P». После запуска двигателя дайте ему поработать 1–2 минуты на холостом ходу, чтобы масло начало циркулировать по системе, затем начинайте движение. Если машина стояла более 8 часов, рекомендуется проехать не менее 20 км для полного прогрева, так как масло в поддоне и гидроблоке остывает с разной скоростью.

Контролировать температуру масла можно через диагностический сканер с поддержкой протокола Mazda (например, FORScan или IDS), подключённый к OBD-II разъёму. Целевое значение – 70–80°C, при котором вязкость жидкости соответствует заводским параметрам. Если сканера нет, ориентируйтесь на время прогрева: в тёплое время года достаточно 10–12 минут езды, зимой – не менее 15–20 минут при температуре ниже -10°C.

После прогрева не глушите двигатель сразу: дайте ему поработать на холостом ходу 1–2 минуты, чтобы масло равномерно стекало в поддон. Это критично для корректного замера уровня, так как при резкой остановке часть жидкости остаётся в гидротрансформаторе и каналах, что приводит к заниженным показаниям щупа. Проверку проводите в течение 30–60 секунд после остановки, иначе масло начнёт остывать, и результаты будут неточными.

Где находится щуп АКПП и как его извлечь без ошибок

На Mazda MPV с 4-ступенчатой автоматической коробкой передач (FN4A-EL) щуп АКПП расположен в моторном отсеке с правой стороны, ближе к передней части автомобиля. Его рукоятка окрашена в ярко-желтый или оранжевый цвет, что отличает её от щупа двигателя. Если смотреть на автомобиль спереди, щуп находится за аккумуляторной батареей, рядом с блоком предохранителей. На моделях с 5-ступенчатой АКПП (FS5A-EL) расположение аналогичное, но рукоятка может быть красной.

Перед извлечением щупа убедитесь, что автомобиль стоит на ровной поверхности, а двигатель прогрет до рабочей температуры (70–80°C). Это критически важно: холодное масло даст неверные показания уровня. Заглушите двигатель и подождите 2–3 минуты – масло должно стечь в поддон, иначе результат проверки будет завышен. Некоторые владельцы ошибочно проверяют уровень сразу после остановки, что приводит к переливу при доливе.

Щуп АКПП Mazda MPV фиксируется в трубке с помощью уплотнительного кольца и легкого сопротивления при вытягивании. Чтобы извлечь его без повреждений, возьмитесь за рукоятку двумя пальцами и потяните вверх с равномерным усилием. Не дёргайте резко – это может деформировать пластиковую направляющую или сорвать уплотнение. Если щуп не поддаётся, проверьте, не заклинило ли его из-за грязи или застывшего масла. В таком случае слегка покачайте рукоятку из стороны в сторону, чтобы ослабить прикипание.

На некоторых экземплярах Mazda MPV щуп может быть скрыт под пластиковой крышкой или защитным колпачком. Если вы не видите рукоятку сразу, осмотрите пространство вокруг аккумулятора: иногда щуп прячется за гофрированным патрубком или жгутом проводов. Не путайте его со щупом раздаточной коробки (на полноприводных версиях) – последний обычно имеет металлическую рукоятку и расположен ближе к центру моторного отсека.

При извлечении щупа избегайте попадания грязи в трубку. Даже мелкие частицы пыли или песка могут повредить гидроблок АКПП при попадании в систему. Протрите щуп чистой безворсовой тряпкой или бумажным полотенцем перед повторным погружением. Если на щупе обнаружены металлические частицы или горелый запах масла, это сигнал о неисправности коробки – дальнейшая эксплуатация без диагностики приведёт к дорогостоящему ремонту.

После проверки уровня вставляйте щуп до упора, пока не почувствуете лёгкий щелчок фиксатора. Недостаточное погружение приведёт к утечке масла через трубку и попаданию воздуха в систему. Если щуп входит слишком туго, не применяйте силу – проверьте, не перекосило ли его в направляющей. В редких случаях трубка может быть деформирована из-за неаккуратного обслуживания, что требует замены всего узла.

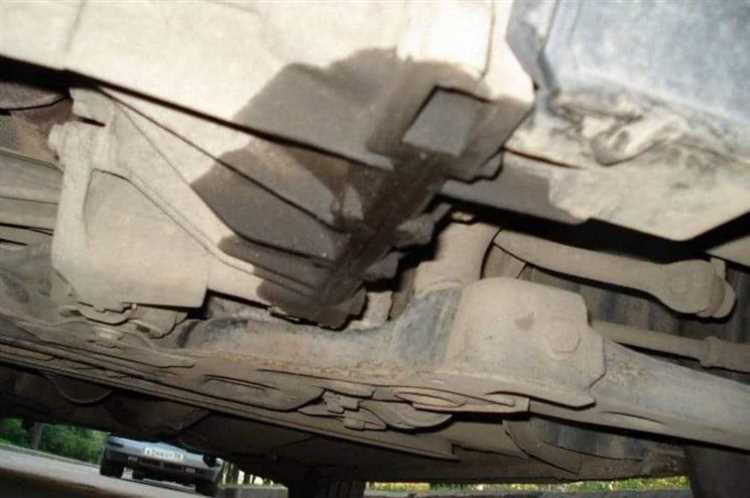

На Mazda MPV без щупа (например, с 6-ступенчатой АКПП SKYACTIV-Drive) проверка уровня масла осуществляется через контрольное отверстие на поддоне. В таких случаях процедура требует подъёма автомобиля и использования специального инструмента, поэтому при отсутствии щупа обратитесь к официальному дилеру или сервису с подъёмником.

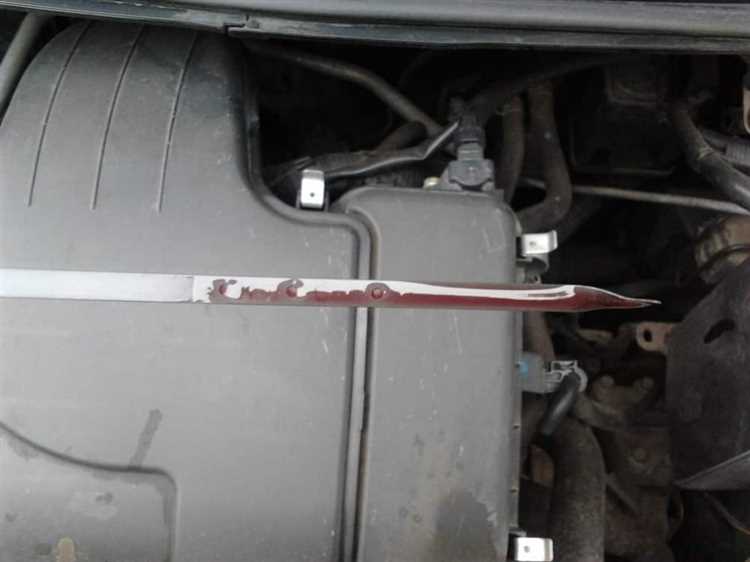

Как определить уровень масла по меткам на щупе

Щуп АКПП Мазда МПВ имеет две основные метки: Cold (холодный) и Hot (горячий). Первая используется для проверки при температуре масла около 20–30°C, вторая – при рабочей температуре 70–90°C. Ошибка в выборе метки приведет к неверным показаниям, что чревато переливом или недоливом.

Перед проверкой убедитесь, что автомобиль стоит на ровной поверхности. Запустите двигатель, переведите селектор АКПП в каждое положение с задержкой 2–3 секунды, затем верните в P (паркинг). Это обеспечит равномерное распределение масла по системе.

Извлеките щуп, протрите его безворсовой салфеткой и вставьте обратно до упора. Повторное извлечение покажет реальный уровень. Если масло находится между нижней и верхней границами метки Hot при рабочей температуре – уровень в норме. При проверке на холодную ориентируйтесь на метку Cold, но помните: это приблизительный показатель.

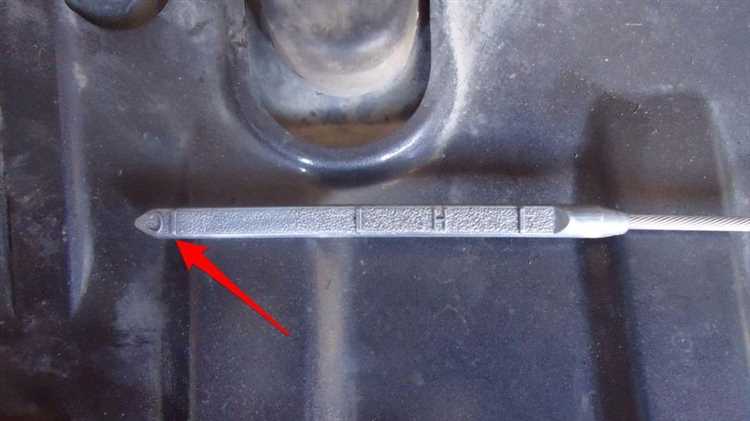

Метки на щупе могут быть выполнены в виде насечек, отверстий или надписей. На Мазда МПВ чаще встречаются две пары рисок: одна пара для холодного масла, вторая – для горячего. Расстояние между рисками обычно составляет 5–10 мм, что соответствует допустимому диапазону уровня.

Если масло ниже нижней риски Hot, долейте жидкость через воронку в отверстие щупа порциями по 50–100 мл. После каждого долива повторяйте проверку, чтобы избежать перелива. Превышение верхней метки грозит вспениванием масла и падением давления в системе.

Цвет и консистенция масла на щупе также важны. Нормальная жидкость – прозрачная, с красноватым или янтарным оттенком. Темный цвет, запах гари или металлические частицы сигнализируют о необходимости замены. В таких случаях проверка уровня – лишь первый шаг перед диагностикой.

Некоторые щупы имеют дополнительные метки, например, Add (долить) или Full (полный). На Мазда МПВ они встречаются редко, но если присутствуют, ориентируйтесь на них. Главное правило: уровень должен быть в пределах рабочего диапазона, а не на его границах.

Проверяйте масло каждые 10 000 км или при появлении толчков, шумов в коробке. Регулярный контроль предотвращает износ гидроблока и фрикционов. Запомните: точный уровень – залог долговечности АКПП.

Что делать, если масло ниже или выше нормы

Если уровень масла в АКПП Mazda MPV ниже минимальной отметки на щупе, первым делом проверьте систему на утечки. Осмотрите поддон коробки передач, сливную пробку, радиатор охлаждения масла и соединительные шланги на наличие подтёков. Даже незначительная утечка со временем приводит к падению уровня, что вызывает масляное голодание и ускоренный износ фрикционов. При обнаружении течи устраните её до долива масла – иначе проблема повторится. Для долива используйте только оригинальное масло Mazda ATF M-V или аналог, соответствующий спецификации JWS 3309.

При уровне выше максимальной отметки слейте излишки через сливную пробку или откачайте шприцем через отверстие щупа. Перелив масла приводит к вспениванию, повышению давления в системе и нарушению работы гидроблока. В Mazda MPV с 4-ступенчатой АКПП (FN4A-EL) избыток масла может вызвать пробуксовку передач и перегрев. После корректировки уровня заведите двигатель, прогрейте коробку до рабочей температуры (60–80°C) и повторно проверьте уровень на заведённом моторе в режиме «P».

Если масло пахнет горелым или имеет тёмный цвет с металлическими частицами, долив или слив не решат проблему – требуется полная замена с промывкой поддона и заменой фильтра. В Mazda MPV фильтр АКПП расположен внутри поддона и меняется только при снятии. При сильном загрязнении масла промывка системы выполняется методом частичной замены (3–4 цикла слива/залива по 3–4 литра) или на специализированном оборудовании. Игнорирование этих признаков приведёт к выходу из строя соленоидов и гидротрансформатора.

После корректировки уровня или замены масла сбросьте адаптивные настройки АКПП. Для этого отсоедините клемму аккумулятора на 10–15 минут или выполните процедуру через диагностический сканер (например, Mazda IDS). Это позволит блоку управления коробкой перенастроить давление и алгоритмы переключения под новый уровень масла. В противном случае возможны толчки при переключениях или задержки реакции на педаль газа.

Как оценить состояние масла по цвету и запаху

Свежее масло в АКПП Мазда МПВ имеет прозрачный красный или светло-янтарный оттенок. Если жидкость приобрела темно-коричневый или черный цвет, это сигнализирует о сильном загрязнении продуктами износа фрикционов, металлической стружкой или перегреве. Мутность или наличие взвеси указывают на попадание воды или антифриза – требуется немедленная диагностика.

Запах масла – не менее важный индикатор. Нормальная жидкость пахнет слабо, с легким техническим ароматом. Резкий горелый запах свидетельствует о перегреве коробки, износе фрикционных дисков или недостаточном уровне масла. Кислый или прогорклый запах часто появляется при окислении жидкости из-за длительной эксплуатации без замены.

• Красный/янтарный – масло в хорошем состоянии.
• Коричневый – требуется замена, возможен износ деталей.
• Черный – критическое состояние, высок риск поломки АКПП.
• Молочный оттенок – попадание охлаждающей жидкости, необходим ремонт.

Проверяйте масло при рабочей температуре (60–80°C) на ровной поверхности. Если после протирки щупа на белой салфетке остаются черные вкрапления или металлическая пыль, коробка нуждается в профессиональной диагностике. Не игнорируйте изменения цвета и запаха – даже частичная замена масла в таких случаях не решит проблему полностью.
