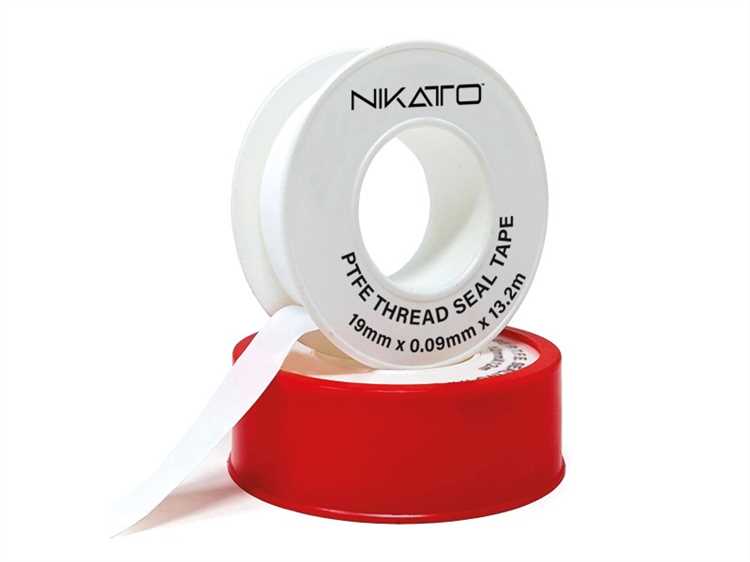

Фторопластовая уплотнительная лента (ФУМ) – это тонкий синтетический материал на основе политетрафторэтилена (ПТФЭ), используемый для герметизации резьбовых соединений в системах водоснабжения, отопления и газопроводах. Её основная задача – предотвратить утечки рабочей среды за счёт заполнения микронеровностей резьбы и создания барьера между сопрягаемыми поверхностями. В отличие от льна или пакли, ФУМ не требует дополнительных герметиков (например, краски или силикона), что упрощает монтаж и демонтаж соединений.
Лента выпускается в трёх основных модификациях, различающихся по толщине, ширине и плотности. ФУМ-1 (толщина 0,1–0,14 мм) предназначена для общепромышленных систем с агрессивными средами (кислоты, щелочи, растворители), так как содержит смазку на основе вазелинового масла. ФУМ-2 (0,035–0,2 мм) используется в кислородных и окислительных средах, где присутствие смазки недопустимо. ФУМ-3 (0,12 мм) – универсальный вариант для бытовых трубопроводов с водой и паром при температуре до +200°C и давлении до 40 атм.
Применение ФУМ ленты требует соблюдения технологии намотки: резьба должна быть очищена от грязи и ржавчины, лента наматывается по ходу резьбы с натяжением, без перехлёстов. Для труб диаметром до 20 мм достаточно 3–4 витков, для 25–40 мм – 5–7 витков. Избыточное количество ленты может привести к её выдавливанию при затяжке, а недостаточное – к протечкам. Важно учитывать, что ФУМ не подходит для соединений с вибрационными нагрузками или частым демонтажем, так как материал не обладает адгезией и может смещаться.
Ключевые преимущества ФУМ ленты: химическая стойкость к большинству сред (кроме расплавленных щелочных металлов и фтора), термостойкость от -60°C до +260°C, низкий коэффициент трения (0,04–0,05), что облегчает сборку соединений. Однако она уступает льну в надёжности при высоких температурах и давлениях, а также не компенсирует зазоры в изношенной резьбе. Для критических систем (например, газопроводов) рекомендуется комбинировать ФУМ с анаэробными герметиками или использовать специализированные уплотнители.
Фум лента: для чего нужна, применение и свойства
Применение фум ленты регламентируется ГОСТ 24222-80 и требует соблюдения технологии намотки:
- Для труб диаметром до 20 мм достаточно 3–4 витков, для больших диаметров – 5–7.
- Намотка ведётся по часовой стрелке (по ходу резьбы) с натяжением, чтобы лента плотно прилегала к поверхности.
- Край ленты не должен выступать за пределы резьбы – это снижает риск попадания обрывков в систему.
- Для газа используется лента жёлтого цвета (марка ФУМ-В), для воды – белая (ФУМ-1), для агрессивных сред – серая (ФУМ-2).
Ошибки при намотке (слабое натяжение, неправильное направление, избыточная толщина слоя) приводят к протечкам или срыву резьбы при затяжке.
Ключевые свойства фум ленты определяют её преимущества и ограничения:
- Химическая стойкость: инертна к кислотам, щелочам, растворителям и нефтепродуктам, но разрушается под воздействием расплавленных щелочных металлов и фтора.
- Диэлектрические характеристики: не проводит электрический ток, что исключает риск электрохимической коррозии в соединениях разнородных металлов (например, сталь + медь).
- Низкий коэффициент трения: облегчает сборку и демонтаж соединений, но требует аккуратности – лента может «сползать» при многократном закручивании/откручивании.
- Отсутствие адгезии: не прилипает к резьбе, что упрощает замену, но делает её непригодной для соединений с вибрационными нагрузками (например, насосы, компрессоры).
Для систем с высокими динамическими нагрузками или температурными перепадами свыше +260°C рекомендуется использовать анаэробные герметики или комбинацию фум ленты с уплотнительной пастой.
Какие задачи решает фум лента в сантехнике и монтаже труб
Фум лента устраняет микрозазоры в резьбовых соединениях, предотвращая утечки воды, газа или пара под давлением до 10 МПа. Её полимерная структура заполняет неровности резьбы, компенсируя несовершенства нарезки и снижая риск коррозии металла. В системах отопления лента выдерживает температуры от -60°C до +200°C, сохраняя герметичность при тепловом расширении труб.
При монтаже фитингов из разных материалов (сталь, медь, пластик) фум лента нивелирует разницу в коэффициентах теплового расширения, исключая протечки на стыках. Для газовых трубопроводов используют ленту жёлтого цвета с плотностью не менее 0,65 г/см³ – она блокирует утечки метана и пропана даже при вибрационных нагрузках. В водопроводных системах лента белого или зелёного цвета (толщиной 0,075–0,2 мм) предотвращает просачивание воды через резьбу при давлении до 1,6 МПа.
Фум лента упрощает демонтаж соединений: после нескольких лет эксплуатации резьба не прикипает, а фитинги легко откручиваются без повреждений. Для надёжной герметизации намотку выполняют по часовой стрелке, делая 3–5 витков с натяжением для труб диаметром до 25 мм и 6–8 витков для диаметров 32–50 мм. Избегайте использования ленты на соединениях с обратной резьбой или при монтаже арматуры с резиновыми уплотнителями – это снижает эффективность герметизации.
Как правильно подобрать толщину и ширину фум ленты для разных соединений
Выбор параметров фум ленты зависит от типа резьбы, рабочего давления и материала труб. Для стандартных водопроводных соединений диаметром до 1 дюйма оптимальна лента толщиной 0,075–0,1 мм и шириной 12–19 мм. Такие размеры обеспечивают герметичность без риска среза при затяжке.
Для газовых систем требования строже: толщина должна быть не менее 0,1 мм, а ширина – 19–25 мм. Это связано с необходимостью компенсировать вибрации и перепады давления. При работе с кислородными магистралями используют только специализированную фум ленту толщиной 0,2 мм – она устойчива к окислению.
Для тонкостенных пластиковых труб (например, полипропиленовых) подходит лента толщиной 0,05–0,075 мм и шириной 10–12 мм. Более толстая лента может деформировать резьбу или создать избыточное напряжение при затяжке, что приведет к трещинам.
При соединении крупных труб (от 2 дюймов) ширину ленты увеличивают до 25–50 мм, а толщину – до 0,15–0,2 мм. Это необходимо для равномерного распределения нагрузки по всей поверхности резьбы. Для фланцевых соединений используют ленту шириной 50 мм и более, укладывая ее в несколько слоев.
Основные критерии выбора толщины:
- 0,05–0,075 мм – тонкостенные трубы, низкое давление (до 10 бар);
- 0,1 мм – водопровод, отопление, давление до 16 бар;
- 0,15–0,2 мм – газ, высокое давление (свыше 25 бар), агрессивные среды.
Ширина ленты должна соответствовать глубине резьбы. Если лента уже витков, она не перекроет зазоры; если шире – будет сминаться и образовывать складки. Для метрической резьбы M10–M20 оптимальна ширина 12–19 мм, для дюймовой ½–1″ – 19–25 мм.
При работе с конической резьбой (например, NPT) толщину ленты увеличивают на 20–30% по сравнению с цилиндрической. Это компенсирует сужение резьбы и предотвращает протечки. Для таких соединений также рекомендуется наносить ленту в 2–3 слоя с натяжением.
Проверка правильности выбора: после затяжки соединения лента должна слегка выступать по краям резьбы (1–2 мм). Если она полностью скрыта – слой слишком тонкий; если образуются складки – слишком толстый или широкий. Для корректировки уменьшают количество витков или меняют параметры ленты.
Пошаговая инструкция по намотке фум ленты на резьбу
Выберите фум ленту шириной на 1–2 мм меньше шага резьбы. Для труб диаметром до 20 мм используйте ленту толщиной 0,075–0,1 мм, для больших диаметров – 0,1–0,2 мм. Начинайте намотку с первого витка резьбы, прижимая ленту к поверхности и удерживая её в натяжении. Направление намотки должно совпадать с направлением закручивания фитинга: по часовой стрелке для правой резьбы. Сделайте 4–6 витков для тонкой ленты и 2–3 – для толстой, перекрывая каждый предыдущий виток на 30–50%.
Закрепите конец ленты, прижав его пальцем к резьбе, чтобы предотвратить разматывание при соединении. При закручивании фитинга контролируйте усилие: фум лента не должна выдавливаться наружу. Для металлических соединений оптимальный момент затяжки – 1,5–2 оборота после касания деталей, для пластиковых – 0,5–1 оборот. Избегайте обратного хода: это нарушает герметичность.
Проверьте соединение на герметичность после подачи давления. Если обнаружены протечки, разберите узел, удалите старую ленту и повторите намотку, увеличив количество витков на 1–2. Для систем с высоким давлением (свыше 10 бар) или агрессивными средами дополнительно используйте герметик на основе анаэробных смол.
Типичные ошибки при использовании фум ленты и как их избежать
Первая распространённая ошибка – недостаточное натяжение ленты при намотке. Если фум лента не натянута, между витками образуются зазоры, через которые просачивается вода или газ. Для герметизации резьбы диаметром 1/2 дюйма требуется 4–6 витков с усилием натяжения около 0,5–1 кг. При этом каждый последующий виток должен перекрывать предыдущий на 30–50%. Намотка «внатяг» исключает провисание и обеспечивает равномерное распределение материала по резьбе.
Вторая ошибка – неправильное направление намотки. Фум ленту наматывают строго по ходу резьбы: для правой резьбы – по часовой стрелке, для левой – против. Если нарушить это правило, при затягивании соединения лента будет сминаться и скатываться, образуя складки. В результате герметичность нарушается, а сама лента может частично выйти из зацепления. Перед началом работы проверяйте направление резьбы и начинайте намотку с первого витка, плотно прижимая ленту к основанию.
Третья ошибка – использование фум ленты на повреждённых или загрязнённых резьбах. Даже идеальная намотка не спасёт соединение, если на резьбе есть заусенцы, ржавчина или остатки старого герметика. Перед нанесением ленты очистите резьбу металлической щёткой, удалите стружку и обезжирьте поверхность ацетоном или уайт-спиритом. Для резьб с глубокими повреждениями лучше использовать льняную паклю с герметиком – фум лента не компенсирует неровности и не обеспечивает надёжного уплотнения.

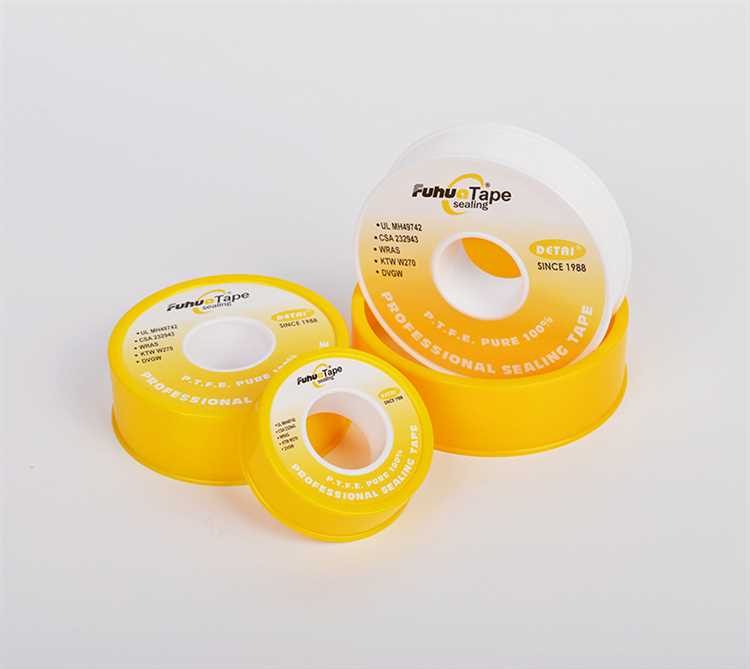

Сравнение фум ленты с льном и анаэробными герметиками: когда что выбрать
Фум лента оптимальна для герметизации резьбовых соединений в системах холодного и горячего водоснабжения (до +200°C) при давлении до 10 МПа. Её преимущества – химическая стойкость к агрессивным средам (кислоты, щелочи, масла) и простота монтажа: достаточно 3–5 витков с натяжением. Однако она не подходит для соединений с вибрацией или температурными деформациями – лента теряет герметичность при смещении резьбы. Также неэффективна на повреждённых или крупных резьбах (диаметром свыше 2 дюймов), где требуется заполнение зазоров.
Лён с уплотнительной пастой – классическое решение для трубопроводов с высокими температурами (до +140°C) и давлением до 16 МПа, включая паровые системы. В отличие от фум ленты, лён компенсирует микродеформации резьбы за счёт набухания волокон при контакте с водой, что делает его незаменимым для стальных труб и фитингов с грубой резьбой. Минусы: требует опыта для равномерного нанесения (избыток пасты снижает герметичность), несовместим с пластиком (может вызвать трещины) и подвержен гниению в системах с частым сливом воды. Без пасты лён быстро разрушается.
Анаэробные герметики (например, Loctite 577 или Permatex 51813) – выбор для критичных соединений, где требуется абсолютная герметичность и устойчивость к вибрации. Полимеризуются в отсутствие воздуха, выдерживают давление до 50 МПа и температуры от -60°C до +150°C, работают с металлами, пластиком и композитами. Идеальны для топливных систем, гидравлики и промышленных трубопроводов. Недостатки: высокая стоимость, необходимость обезжиривания поверхностей и длительное время отверждения (до 24 часов). Не подходят для систем с частым демонтажем – соединение становится неразборным.
Температурные и химические ограничения фум ленты в разных средах
Фторопластовая уплотнительная лента (ФУМ) сохраняет работоспособность в диапазоне от -60°C до +200°C, но при превышении верхнего предела начинается термическая деградация материала. При температуре выше +260°C фторопласт-4 (основа ФУМ) разлагается с выделением токсичных газов, включая фтористый водород. В системах с циклическими температурными нагрузками (например, паропроводы) рекомендуется использовать ленту только до +150°C, так как многократные перепады ускоряют потерю эластичности и герметизирующих свойств.
В агрессивных химических средах ФУМ демонстрирует высокую стойкость к большинству кислот, щелочей и растворителей, но разрушается под воздействием расплавленных щелочных металлов (натрий, калий), фтора и трифторида хлора. В концентрированной азотной кислоте (свыше 60%) при температуре выше +50°C лента теряет прочность уже через 24 часа. Для систем с хлором или хлорированными углеводородами (например, дихлорэтан) допустимо применение только специальных модификаций ФУМ с повышенной химической стойкостью, так как стандартные образцы набухают и деформируются.
В водных средах с высоким содержанием солей (морская вода, рассолы) ФУМ сохраняет герметичность, но при наличии абразивных частиц (песок, окалина) срок службы сокращается из-за механического износа. В системах с перегретым паром (температура выше +180°C) лента постепенно теряет пластичность, что приводит к утечкам при вибрации или гидравлических ударах. Для таких условий предпочтительнее использовать графитовые или керамические уплотнения.
В криогенных системах (ниже -60°C) ФУМ становится хрупкой и может растрескиваться при монтаже или эксплуатации. Для уплотнения соединений в среде жидкого азота (-196°C) или кислорода (-183°C) применяют специальные низкотемпературные модификации фторопласта с добавками, предотвращающими охрупчивание. В среде жидкого кислорода стандартная ФУМ недопустима из-за риска самовозгорания при контакте с органическими загрязнениями.
При работе с углеводородами (нефть, бензин, масла) ФУМ устойчива, но в среде ароматических соединений (бензол, толуол) набухает на 5–10% за 72 часа, что снижает герметичность резьбовых соединений. В системах с аммиаком (жидким или газообразным) лента сохраняет работоспособность, но при концентрации выше 30% и температуре свыше +100°C рекомендуется использовать уплотнения из перфторированных эластомеров. Для пищевых и фармацевтических сред подходит только ФУМ марки «Пищевая», соответствующая ГОСТ 10007-80, так как стандартные образцы могут выделять микрочастицы фторопласта.
Как проверить качество фум ленты перед покупкой и использованием
Проверьте эластичность ленты, растянув её на 100–150% от первоначальной длины. Качественный материал не рвётся при таком усилии, а после снятия нагрузки частично восстанавливает форму. Если лента трескается или распадается на волокна, она содержит избыток наполнителей или произведена из вторичного сырья. Для теста возьмите отрезок длиной 20 см и потяните за концы с усилием 5–7 кг – деформация не должна превышать 20%.
Оцените адгезию фум ленты к металлу. Прижмите отрезок к чистой сухой поверхности нержавеющей стали или латуни и резко дёрните. Качественная лента не отслаивается, а оставляет тонкий след полимера. Если материал легко отделяется или прилипает к пальцам, в составе присутствуют некачественные пластификаторы, снижающие герметизирующие свойства. Для проверки в условиях высокой влажности нанесите на поверхность каплю воды – лента не должна скользить или скатываться.
Термостойкость – критичный параметр для фум ленты, используемой в системах горячего водоснабжения и отопления. Нагрейте отрезок до 120–150°C (например, феном или на радиаторе) и проверьте целостность. Качественная лента не плавится, не выделяет резкого запаха и сохраняет структуру. При температуре выше 200°C допустимо лёгкое пожелтение, но не обугливание или выделение токсичных паров. Для теста в морозильной камере (-20°C) лента не должна становиться хрупкой или трескаться при сгибании.
Химическая стойкость проверяется погружением отрезка в агрессивные среды на 24 часа. Используйте растворы: 10% уксусной кислоты, 5% каустической соды и бензин. После извлечения лента не должна терять более 5% массы, а её поверхность – оставаться гладкой, без пузырей или размягчения. Если материал набухает или растворяется, он непригоден для герметизации трубопроводов с химически активными жидкостями. Для бытового применения достаточно визуального осмотра: качественная лента не оставляет следов на руках при контакте с маслами или растворителями.
Обратите внимание на маркировку и сертификаты. На упаковке должны быть указаны: толщина (0,075–0,2 мм), ширина (10–25 мм), материал (ПТФЭ или фторопласт-4), ГОСТ или ТУ (например, ГОСТ 24222-80). Избегайте лент без маркировки или с размытыми надписями – это признак кустарного производства. Проверьте наличие сертификата соответствия: для России это обязательно знак ЕАС, для Европы – CE. Упаковка должна быть герметичной, без следов вскрытия, с указанием срока годности (обычно 5–10 лет).
Практический тест на герметичность проводится на резьбовом соединении. Намотайте ленту на чистую сухую резьбу (3–5 витков для диаметра ½ дюйма, 6–8 для 1 дюйма) с натяжением 10–15%. Затяните соединение с усилием 20–30 Н·м и заполните систему водой под давлением 10 бар. Качественная лента не пропускает воду в течение 10 минут. Если появляются капли или струйки, материал не обеспечивает должной герметизации. Для газа используйте мыльный раствор: при давлении 1,5 бара пузыри не должны образовываться в течение 5 минут.
