Современные бензиновые двигатели оснащаются системами впрыска топлива, которые обеспечивают точное дозирование горючей смеси на всех режимах работы. Основные компоненты таких систем – топливный насос, форсунки, датчики и электронный блок управления (ЭБУ). Каждый элемент выполняет строго определённую функцию, а их взаимодействие напрямую влияет на мощность, экономичность и экологичность двигателя.
Топливный насос высокого давления (ТНВД) в системах непосредственного впрыска создаёт давление до 200 бар, необходимое для эффективного распыления бензина. В системах распределённого впрыска (MPI) давление обычно не превышает 3–6 бар. Форсунки, в свою очередь, должны обеспечивать равномерное распределение топлива по цилиндрам с точностью до ±1%, иначе возникают перебои в работе двигателя и повышенный расход.
Датчики положения коленвала (ДПКВ) и распредвала (ДПРВ) синхронизируют работу форсунок с тактами двигателя. Погрешность их сигнала не должна превышать 0,1° угла поворота коленвала, иначе ЭБУ не сможет корректно рассчитать момент впрыска. Датчик массового расхода воздуха (ДМРВ) или датчик абсолютного давления (MAP) определяют количество поступающего воздуха с точностью до 2–3%, что критично для поддержания стехиометрического соотношения топливовоздушной смеси (14,7:1).
Электронный блок управления обрабатывает данные от датчиков и корректирует время открытия форсунок с частотой до 100 раз в секунду. В современных системах применяются форсунки с пьезоэлектрическим приводом, которые обеспечивают время срабатывания менее 0,1 мс. Это позволяет реализовать многоточечный впрыск за один такт, улучшая смесеобразование и снижая токсичность выхлопа.
При эксплуатации систем впрыска критически важно использовать качественное топливо с октановым числом не ниже рекомендованного производителем. Загрязнение форсунок отложениями приводит к ухудшению распыла и падению мощности до 15–20%. Регулярная очистка форсунок ультразвуком или специальными присадками продлевает их ресурс на 30–40%. Также необходимо следить за состоянием топливного фильтра – его засорение снижает производительность насоса и может вызвать перегрев обмоток.
Диагностика неисправностей системы впрыска начинается с проверки кодов ошибок ЭБУ. Наиболее распространённые проблемы: неисправность ДПКВ (код P0335), засорение форсунок (P0171–P0175), отказ топливного насоса (P0087). Для точной диагностики используют сканеры с поддержкой протокола OBD-II и осциллографы для анализа сигналов датчиков. Замена неисправных компонентов должна выполняться с учётом спецификаций производителя – например, сопротивление обмоток форсунок должно соответствовать номиналу с допуском ±5%.

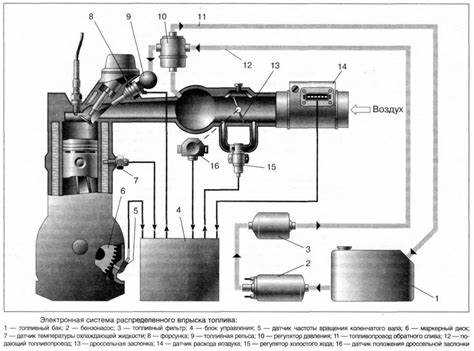

Как работает топливный насос и как проверить его исправность
Топливный насос в бензиновых двигателях с системой впрыска – электромеханическое устройство, обеспечивающее подачу топлива из бака к форсункам под давлением 3–6 бар (в зависимости от типа системы). В большинстве современных автомобилей используется погружной насос, расположенный непосредственно в топливном баке. Он состоит из электродвигателя постоянного тока, рабочего колеса (крыльчатки) и обратного клапана, предотвращающего слив топлива обратно в бак после остановки двигателя. При включении зажигания блок управления двигателем (ЭБУ) подает напряжение на насос через реле, запуская его работу. Производительность насоса составляет 80–200 л/ч, что превышает потребности двигателя для обеспечения стабильного давления даже при резком ускорении.
Основные признаки неисправности насоса: затрудненный запуск двигателя, провалы при разгоне, нестабильные обороты холостого хода, повышенный расход топлива или полный отказ запуска. Для диагностики первым шагом проверяют наличие напряжения на клеммах насоса при включенном зажигании – оно должно составлять 12–14 В. Если напряжение отсутствует, проверяют предохранитель (обычно 15–20 А), реле насоса и проводку. При наличии питания, но отсутствии характерного жужжания насоса в первые секунды после поворота ключа, насос подлежит замене. Для проверки давления в топливной рампе используют манометр с диапазоном измерения до 10 бар, подключаемый к контрольному штуцеру (при его наличии) или через тройник в разрыв магистрали.
Давление на холостом ходу должно соответствовать заводским параметрам (например, 3,5 бар для систем без обратки, 2,5–3 бар – с обраткой). Если давление ниже нормы, проверяют топливный фильтр на засорение, регулятор давления (при его наличии) и герметичность магистралей. При нормальном давлении, но нестабильной работе двигателя, насос может подавать топливо с перебоями из-за износа щеток электродвигателя или загрязнения сетчатого фильтра (грубой очистки), расположенного на входе в насос. Сетчатый фильтр рекомендуется проверять каждые 30–50 тыс. км пробега – его засорение приводит к кавитации и ускоренному износу насоса.
Для проверки производительности насоса отсоединяют топливопровод от рампы и направляют его в мерную емкость. При включенном зажигании насос должен за 30 секунд подать не менее 0,5–1 л топлива (точные данные указаны в сервисной документации). Если объем меньше, насос изношен и требует замены. Дополнительно проверяют ток потребления насоса с помощью амперметра – при исправном состоянии он не должен превышать 6–8 А. Превышение этого значения указывает на механический износ или короткое замыкание в обмотках электродвигателя.
При замене насоса важно использовать оригинальные или сертифицированные аналоги, так как дешевые подделки часто имеют недостаточную производительность или низкий ресурс. Перед установкой нового насоса очищают топливный бак от грязи и осадка, чтобы предотвратить повторное засорение. После замены проверяют герметичность соединений и отсутствие утечек под давлением. В системах с обратной магистралью также контролируют работу регулятора давления, так как его неисправность может имитировать симптомы отказа насоса.
Назначение и типы форсунок: механические vs электромагнитные
Форсунки – ключевые элементы системы впрыска, отвечающие за дозирование и распыление топлива в камеру сгорания или впускной коллектор. Их основная задача – обеспечить оптимальное смесеобразование для эффективного сгорания, снижения расхода топлива и минимизации вредных выбросов. Точность работы форсунок напрямую влияет на мощность двигателя, динамику разгона и стабильность холостого хода. Современные системы впрыска предъявляют к форсункам жесткие требования по быстродействию, герметичности и устойчивости к загрязнениям.
Механические форсунки, применявшиеся в ранних системах впрыска (например, K-Jetronic от Bosch), работают по принципу гидравлического управления. Топливо под давлением открывает игольчатый клапан, преодолевая усилие пружины, и распыляется через сопло. Преимущества такого типа:
- Простота конструкции и высокая надежность – отсутствие электронных компонентов снижает риск отказов.
- Устойчивость к низкокачественному топливу – механические форсунки менее чувствительны к примесям и воде.
- Минимальные требования к обслуживанию – не требуют периодической калибровки или замены электрических элементов.
Однако механические форсунки имеют критические недостатки: низкую точность дозирования, невозможность адаптации к изменяющимся режимам работы двигателя и высокий уровень шума. Из-за этих ограничений они практически вытеснены электромагнитными аналогами, за исключением некоторых специализированных применений (например, в авиационных двигателях).
Электромагнитные форсунки управляются электронным блоком управления (ЭБУ) и обеспечивают прецизионное дозирование топлива за счет импульсного открытия клапана. Время открытия (длительность импульса) варьируется от 1 до 20 мс в зависимости от нагрузки и оборотов двигателя. Конструктивно они делятся на два подтипа:
- Форсунки с верхним подводом топлива – топливо поступает через верхнюю часть корпуса, омывая обмотку электромагнита. Применяются в системах распределенного впрыска (MPI) и обеспечивают равномерное распыление.
- Форсунки с боковым подводом – топливо подается сбоку, что упрощает компоновку впускного коллектора. Чаще используются в системах непосредственного впрыска (GDI), где требуется высокая скорость срабатывания.
Типичный ресурс электромагнитных форсунок составляет 100–150 тыс. км, но при использовании некачественного топлива или отсутствии своевременной очистки он может сократиться до 50–70 тыс. км. Загрязнение сопел приводит к ухудшению распыла, увеличению расхода топлива на 10–15% и появлению пропусков зажигания.
Ключевые параметры электромагнитных форсунок, влияющие на их выбор:
- Статическая производительность – объем топлива, подаваемый за 1 минуту при постоянном открытии (измеряется в см³/мин). Для двигателей объемом 1,6–2,0 л типичные значения – 150–250 см³/мин.
- Динамический диапазон – способность форсунки точно дозировать топливо при минимальных и максимальных нагрузках. Современные форсунки обеспечивают диапазон 1:12 и выше.
- Угол распыла – варьируется от 10° до 45° в зависимости от конструкции впускного тракта. Для MPI оптимален угол 20–30°, для GDI – 60–90°.
- Сопротивление обмотки – низкоомные форсунки (2–5 Ом) требуют использования драйверов с током до 4 А, высокоомные (12–16 Ом) работают с напряжением 12 В без дополнительных усилителей.
При замене форсунок необходимо учитывать их совместимость с ЭБУ. Несоответствие параметров может привести к ошибкам по смесеобразованию (например, P0171 – бедная смесь) или нестабильной работе двигателя. Рекомендуется использовать форсунки с идентичными характеристиками или перепрошивать ЭБУ под новые параметры.
Обслуживание электромагнитных форсунок включает периодическую очистку и проверку герметичности. Для очистки применяют ультразвуковые ванны или специализированные стенды (например, Bosch EPS 200 или Launch CNC-602A), которые удаляют отложения с сопел и клапанов. Проверка герметичности проводится при давлении топлива 3–4 бара – форсунка не должна пропускать более 1–2 капель в минуту. При сильном загрязнении или износе игольчатого клапана форсунку заменяют. Для продления срока службы рекомендуется:
- Использовать топливо с октановым числом не ниже рекомендованного производителем.
- Регулярно менять топливный фильтр (каждые 20–30 тыс. км).
- Добавлять в топливо очищающие присадки (например, Liqui Moly Jectron) каждые 10 тыс. км.
- Избегать длительной работы двигателя на холостом ходу – это способствует образованию отложений.
Выбор между механическими и электромагнитными форсунками сегодня однозначен: последние обеспечивают точность, адаптивность и соответствие экологическим нормам. Однако в ретро-автомобилях или системах с простыми требованиями механические форсунки остаются актуальными благодаря своей неприхотливости и долговечности.

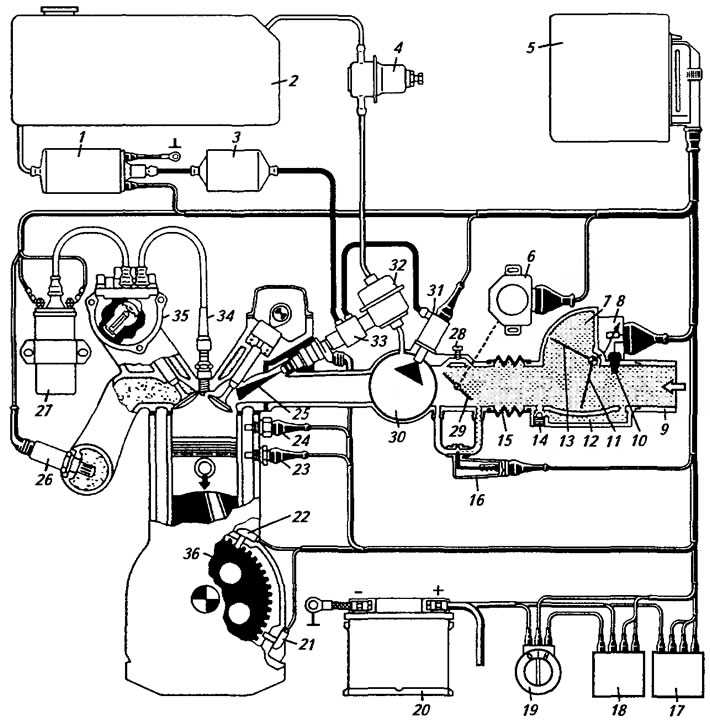

Датчики системы впрыска: где находятся и как диагностировать неисправности
Датчики системы впрыска бензинового двигателя – ключевые элементы, обеспечивающие точное дозирование топлива и оптимальную работу мотора. Их неисправности приводят к увеличению расхода топлива, потере мощности, нестабильным оборотам или невозможности запуска. Основные датчики: ДМРВ (датчик массового расхода воздуха), ДПДЗ (датчик положения дроссельной заслонки), ДПКВ (датчик положения коленвала), ДТОЖ (датчик температуры охлаждающей жидкости), лямбда-зонд и датчик детонации.
ДМРВ устанавливается между воздушным фильтром и дроссельным узлом. Его задача – измерять массу поступающего воздуха для корректировки топливной смеси. Признаки неисправности: плавающие обороты на холостом ходу, повышенный расход топлива, ошибки P0100–P0104. Диагностика проводится мультиметром (напряжение на сигнальном проводе в пределах 0,99–1,02 В на холостом ходу) или сканером (сравнение показаний с эталонными значениями при разных оборотах). Загрязнение чувствительного элемента – частая причина сбоев; очистка спиртом или специальными средствами иногда восстанавливает работоспособность.
ДПДЗ крепится на оси дроссельной заслонки. Он передает ЭБУ информацию о степени открытия дросселя. Симптомы неисправности: провалы при разгоне, рывки, ошибки P0120–P0124. Проверка заключается в измерении сопротивления между контактами при плавном открытии заслонки (значения должны меняться без скачков). На большинстве автомобилей сопротивление на холостом ходу – 0,5–1,5 кОм, при полном открытии – 3,5–4,5 кОм. Износ дорожек потенциометра – типичная проблема; замена датчика решает вопрос.
ДПКВ располагается возле маховика или шкива коленвала. Он формирует сигнал для синхронизации впрыска и зажигания. При его отказе двигатель не запускается, либо глохнет сразу после старта. Ошибки: P0335–P0339. Диагностика: осциллографом проверяют форму сигнала (должен быть четкий меандр), мультиметром – сопротивление обмотки (обычно 200–1000 Ом). Обрыв провода или повреждение задающего диска – распространенные причины; замена датчика или восстановление проводки восстанавливает работу.
ДТОЖ находится в корпусе термостата или на головке блока. Он влияет на состав смеси и угол опережения зажигания. Признаки неисправности: затрудненный холодный пуск, перегрев, ошибки P0115–P0118. Проверка: измерение сопротивления при разных температурах (например, 20°C – 2,5 кОм, 80°C – 300 Ом). Замыкание или обрыв цепи – частые дефекты; замена датчика устраняет проблему.
Лямбда-зонд (кислородный датчик) устанавливается в выпускном коллекторе или перед катализатором. Он корректирует состав смеси по содержанию кислорода в отработавших газах. Симптомы: повышенный расход, черный дым, ошибки P0130–P0136. Диагностика: осциллографом проверяют амплитуду и частоту сигнала (на холостом ходу – 0,1–0,9 В с частотой 1–2 Гц). Загрязнение керамического элемента или обрыв нагревателя – типичные неисправности; замена датчика или чистка (для широкополосных зондов) восстанавливает работу.
Датчик детонации крепится на блоке цилиндров. Он предотвращает детонационное сгорание топлива, корректируя угол опережения зажигания. Признаки неисправности: металлический стук при нагрузке, потеря мощности, ошибки P0325–P0328. Проверка: легкое постукивание по блоку цилиндров рядом с датчиком должно вызывать скачок напряжения на сигнальном проводе (0,1–0,5 В). Обрыв пьезоэлемента или окисление контактов – частые причины; замена датчика решает проблему.
Общая методика диагностики датчиков включает:
- Считывание ошибок сканером (ELM327, Launch, Autel) и анализ параметров в реальном времени.
- Визуальный осмотр проводки и разъемов на предмет окисления, обрывов или короткого замыкания.
- Проверка питания и массы датчиков мультиметром (напряжение должно соответствовать спецификации: обычно 5 В для сигнальных цепей, 12 В для нагревателей).
- Сравнение показаний с эталонными значениями для конкретной модели двигателя (данные берутся из сервисных руководств или баз данных, например, ETKA для VAG).
- Замена датчика на заведомо исправный при невозможности точной диагностики.
При диагностике важно учитывать взаимосвязь датчиков. Например, неисправный ДТОЖ может вызывать ошибки по лямбда-зонду, а сбой ДМРВ – влиять на работу ДПДЗ. Комплексный подход с анализом всех параметров системы впрыска позволяет избежать ошибочных замен и сократить время ремонта.
Роль топливной рампы и способы устранения утечек давления
Топливная рампа – центральный элемент системы впрыска, распределяющий бензин под высоким давлением (от 3 до 6 бар в зависимости от типа двигателя) к форсункам. Её конструкция включает стальной или алюминиевый корпус с интегрированными штуцерами для подключения топливопроводов, датчика давления и регулятора. Рампа обеспечивает равномерное распределение топлива, предотвращая колебания давления, которые могут вызвать нестабильную работу двигателя, особенно на холостом ходу или при резком ускорении. В современных системах с непосредственным впрыском давление может достигать 200 бар, что требует повышенной герметичности соединений.
Утечки давления в рампе чаще всего возникают из-за износа уплотнительных колец форсунок, повреждения резьбовых соединений или коррозии корпуса. Симптомы включают падение мощности, увеличенный расход топлива, затруднённый запуск и запах бензина в подкапотном пространстве. Для диагностики используют манометр, подключаемый к контрольному штуцеру рампы: при работающем двигателе давление должно оставаться стабильным в пределах ±0,2 бар от номинального значения. Падение давления более чем на 0,5 бар за 10 секунд после остановки двигателя указывает на утечку.
Основные методы устранения утечек: замена уплотнительных колец форсунок (артикулы для распространённых моделей – Bosch 0 261 500 033 для VAG, Denso 19700-31010 для Toyota), подтяжка резьбовых соединений с моментом затяжки 20–25 Н·м (превышение приводит к деформации штуцеров), проверка целостности топливопроводов на отсутствие микротрещин. При коррозии рампы рекомендуется её замена, так как ремонт сваркой нарушает структуру металла и снижает прочность. Для систем с высоким давлением (прямой впрыск) критически важно использовать оригинальные уплотнения и смазку на основе PTFE, например, Loctite 574, для предотвращения повторных утечек.
Профилактика включает регулярную проверку состояния рампы при каждом ТО (каждые 15–20 тыс. км), очистку от отложений с помощью ультразвуковой ванны или специализированных составов (Liqui Moly 1971), контроль затяжки соединений после замены форсунок. В системах с обратной связью (например, Bosch Motronic) утечки давления могут маскироваться корректировкой подачи топлива ЭБУ, поэтому при появлении ошибок P0190–P0193 требуется немедленная диагностика рампы.
