Щетки генератора – расходный элемент, износ которого приводит к падению напряжения, нестабильной зарядке аккумулятора и сбоям в работе электрооборудования автомобиля. Стандартная замена предполагает установку нового щеточного узла, но при отсутствии оригинальных запчастей или в условиях ограниченного бюджета пайка становится эффективным решением. Этот метод позволяет восстановить работоспособность генератора с минимальными затратами, если соблюдать технологию и использовать правильные материалы.
Для пайки потребуются медные щетки с сечением, соответствующим заводским параметрам (обычно 5×8 мм или 6×6 мм для легковых автомобилей), припой ПОС-61 или аналогичный с температурой плавления 183–190°C, флюс на основе канифоли (например, ЛТИ-120), а также паяльник мощностью 60–100 Вт. Важно учитывать, что щетки должны иметь остаточную длину не менее 8–10 мм – при меньших значениях контакт с коллектором будет ненадежным, что приведет к искрению и быстрому износу.
Перед началом работ генератор демонтируют и разбирают, извлекая ротор и щеточный узел. Старые щетки удаляют, зачищая посадочные места от остатков припоя и окислов. Новые щетки облуживают с торца, который будет припаян к токопроводящей пластине, – это обеспечивает равномерное распределение припоя и прочное соединение. При пайке нельзя перегревать щетки: превышение температуры 250°C приводит к потере механической прочности меди и ухудшению электропроводности.
После пайки щеточный узел собирают, проверяя подвижность щеток в направляющих – они должны перемещаться свободно, без заеданий. Ротор устанавливают на место, замеряют сопротивление между щетками (должно быть в пределах 0,1–0,5 Ом) и проверяют генератор на стенде или под нагрузкой. Если напряжение на выходе стабильно держится в диапазоне 13,8–14,5 В, ремонт выполнен корректно.
Какие инструменты и материалы понадобятся для пайки щеток генератора
Для пайки щеток генератора потребуется паяльник мощностью 40–60 Вт с тонким жалом (1–2 мм) или регулируемым нагревом. Модели с керамическим нагревателем предпочтительнее из-за быстрого выхода на рабочую температуру и стабильности. Если используется обычный паяльник, заранее подготовьте подставку с губкой для очистки жала от окислов.
Для фиксации щеток во время работы понадобятся миниатюрные тиски или струбцина с мягкими губками (силиконовыми или резиновыми), чтобы не повредить графит. Альтернатива – пинцет с антистатическим покрытием, если щетки слишком малы для зажима. Избегайте магнитных инструментов: они могут притягивать металлическую пыль, которая затем попадет в генератор.
Очистка поверхностей перед пайкой – обязательный этап. Используйте наждачную бумагу с зернистостью P400–P600 или специальную абразивную губку для удаления окислов. Для обезжиривания подойдет технический спирт (изопропиловый, 96%) или ацетон. Ватные палочки или безворсовые салфетки помогут нанести жидкость точечно, не задевая соседние элементы.
Термоусадочная трубка диаметром 2–4 мм (в зависимости от толщины провода) защитит место пайки от короткого замыкания. Выбирайте трубку с коэффициентом усадки 2:1 и температурой усадки 125–135°C. Для нагрева используйте термофен с регулировкой температуры или обычную зажигалку, держа ее на расстоянии 5–7 см, чтобы не перегреть изоляцию.
Защитные очки и перчатки из нитрила или латекса предотвратят попадание брызг припоя и флюса на кожу и глаза. Работайте в хорошо проветриваемом помещении: пары свинца и флюса токсичны. Если пайка выполняется в гараже, используйте вытяжку или респиратор с угольным фильтром.
Дополнительно пригодятся кусачки с прецизионными лезвиями для обрезки лишних проводов, игольчатые плоскогубцы для удержания тонких деталей и кисточка с жесткой щетиной для удаления графитовой пыли с рабочей зоны. Храните инструменты в пластиковом кейсе с отделениями, чтобы избежать короткого замыкания от случайного контакта металлических частей.
Как правильно разобрать генератор для доступа к щеткам
Перед началом работ отсоедините аккумулятор, чтобы исключить короткое замыкание. Снимите генератор с автомобиля, открутив крепежные болты (обычно 2–3 штуки) и отсоединив провода – силовой (толстый) и управляющий (тонкий). На большинстве моделей потребуется ключ на 10 или 13 мм, но на некоторых иномарках (например, Toyota или Volkswagen) используются болты под Torx T30 или T40. Запомните расположение клемм или сфотографируйте их, чтобы не перепутать при сборке.

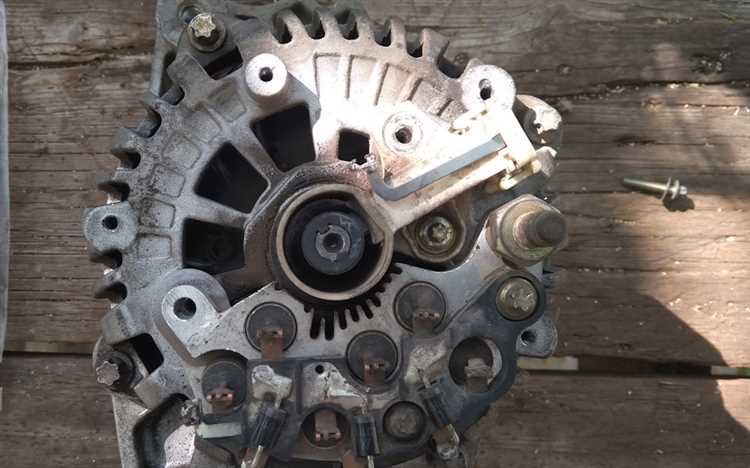

Разборку начинайте с демонтажа задней крышки. Она крепится на 3–4 винтах или защелках – в зависимости от конструкции. У генераторов Bosch или Valeo крышка часто снимается после откручивания двух длинных болтов, проходящих через весь корпус. Если крышка не поддается, аккуратно подденьте её плоской отверткой в местах стыков, избегая повреждения пластиковых защелок. Внутри вы увидите регулятор напряжения со щетками – он может быть закреплен на двух винтах или защелках. На генераторах старого образца (например, Г-222 на ВАЗ) щеткодержатель прикручен отдельно и снимается без разборки всего узла.
Для доступа к щеткам на современных генераторах (например, Denso или Mitsubishi) может потребоваться снять диодный мост. Он фиксируется на 4–6 винтах и подключен к обмотке статора. Открутите крепеж, отсоедините провода (предварительно пометив их маркером) и аккуратно извлеките мост, не касаясь диодов – они чувствительны к статическому электричеству. Если щетки спрятаны под подшипником, снимите его съемником, предварительно открутив гайку шкива (используйте головку на 22–24 мм и удерживайте ротор от проворачивания через отверстие в крышке). Не применяйте ударные инструменты – это может повредить обмотку или вал.
Как удалить старые щетки и подготовить место для новых
Перед началом работ отключите аккумулятор, сняв клемму «минус», чтобы исключить короткое замыкание. Демонтируйте генератор с автомобиля, следуя руководству по ремонту для вашей модели – обычно требуется открутить 2–4 болта крепления и отсоединить электрические разъемы. Разберите корпус генератора, сняв заднюю крышку: чаще всего она фиксируется 3–4 винтами под крестовую отвертку или торкс T20–T25. Если щеткодержатель интегрирован в регулятор напряжения, извлеките его целиком, отсоединив контактные провода или штекер.
Осмотрите старые щетки: если их длина менее 5 мм (для большинства генераторов), они подлежат замене. Для удаления припаянных щеток используйте паяльник мощностью 60–100 Вт с тонким жалом – прогрейте место пайки до расплавления припоя, затем аккуратно вытяните щетку пинцетом. Остатки припоя удалите оловоотсосом или медной оплеткой, чтобы не повредить контактные площадки. Если щетки зафиксированы винтами, открутите их, удерживая щеткодержатель от проворачивания – используйте отвертку с магнитным наконечником для предотвращения потери крепежа.
Очистите посадочные места от графитовой пыли и окислов: протрите контактные площадки безворсовой салфеткой, смоченной в спирте или очистителе контактов (например, CRC Contact Cleaner). Для удаления въевшихся загрязнений используйте ластик или мелкозернистую наждачную бумагу (P1000–P1500), но избегайте чрезмерного давления – риск повредить изоляцию минимален, но недопустим. Проверьте состояние пружин щеткодержателя: они должны свободно двигаться без заеданий и иметь достаточный натяг (обычно 150–250 г). При необходимости замените пружины или смажьте их силиконовой смазкой.
Перед установкой новых щеток убедитесь в их совместимости: длина, сечение и материал (обычно медно-графитовый сплав) должны соответствовать оригинальным. Замерьте диаметр контактного провода щетки – он варьируется от 0,5 до 1,2 мм. Если провод слишком толстый для отверстия в щеткодержателе, аккуратно рассверлите его сверлом на 0,1–0,2 мм больше диаметра провода, избегая повреждения корпуса. Проверьте геометрию щеток: рабочая поверхность должна быть ровной, без сколов и трещин – дефекты приведут к неравномерному износу контактных колец.
Подготовьте паяльные принадлежности: припой ПОС-61 с флюсом (канифоль или ЛТИ-120), термоусадочную трубку диаметром 2–3 мм для изоляции соединений. Залудите контактные площадки щеткодержателя тонким слоем припоя – это ускорит последующую пайку. Если щетки крепятся винтами, зачистите их резьбу и нанесите фиксатор резьбы (например, Loctite 243) для предотвращения самопроизвольного откручивания. После подготовки соберите генератор в обратной последовательности, убедившись в отсутствии посторонних предметов внутри корпуса.
Как выбрать и подогнать новые щетки под размеры генератора
Первым шагом определите точные параметры оригинальных щеток: длину, ширину, толщину и форму контактной поверхности. Измерьте их штангенциркулем с точностью до 0,1 мм – даже миллиметровое отклонение приведет к нестабильному контакту или быстрому износу. Обратите внимание на материал: для большинства автомобильных генераторов подходят щетки из электрографита (марки ЭГ) или медно-графитовые (МГ), но в высоконагруженных системах (например, грузовики, спецтехника) используют композиты с добавлением серебра. Проверьте наличие пружинного механизма – если он предусмотрен в конструкции, новые щетки должны иметь соответствующие пазы или выступы для его фиксации.
- Для генераторов отечественных автомобилей (ВАЗ, ГАЗ) подойдут щетки размером 5×8×20 мм или 6×8×22 мм – универсальные аналоги можно найти под артикулами 2101-3701470 (для классики) или 9402.3701-03 (для переднеприводных моделей).
- У импортных генераторов (Bosch, Valeo, Denso) размеры варьируются: например, для Bosch 0 124 330 001 (применяется на VW, Audi) нужны щетки 5×7×18 мм, а для Valeo TG12 – 4,5×6,5×16 мм. Уточняйте по каталогам производителя или VIN-коду.
- Если готовые щетки не подходят по габаритам, подгоните их напильником с мелкой насечкой (зернистость 400–600), снимая материал равномерно с боковых граней. Избегайте обработки контактной поверхности – это нарушит токосъем. После подгонки притрите щетки к коллектору наждачной бумагой №1000, зажав ее между щеткой и вращающимся ротором (на малых оборотах).
- Перед установкой проверьте усилие прижима пружины динамометром: для легковых авто оно должно составлять 1,2–1,8 Н, для грузовых – 2,0–3,5 Н. Слабый прижим вызовет искрение, чрезмерный – ускорит износ коллектора.
Пошаговая инструкция по пайке новых щеток к контактам
Перед началом пайки подготовьте рабочее место: зачистите контакты наждачной бумагой с зернистостью 400–600 до блеска, удалив окислы и остатки старого припоя. Используйте паяльник мощностью 40–60 Вт с тонким жалом (1–2 мм) для точного прогрева. Температура жала должна составлять 300–350°C – при меньших значениях припой не растечется, при больших риск перегрева контактов. В качестве припоя возьмите ПОС-61 (61% олова, 39% свинца) или бессвинцовый аналог, например, Sn96.5Ag3Cu0.5, диаметром 1–1,5 мм. Флюс – канифоль или спирто-канифольный раствор (СКФ) для предотвращения окисления.
Как собрать генератор после замены щеток и проверить соединения
Установите щеточный узел на место, совместив пазы на корпусе с направляющими выступами. Затяните крепежные винты с моментом 2,5–3 Н·м, используя динамометрическую отвертку – перетяжка приведет к деформации пластикового основания. Перед монтажом ротора убедитесь, что щетки свободно перемещаются в гнездах и не заклинивают при нажатии пальцем. Нанесите на контактные кольца тонкий слой графитовой смазки (например, Molykote 55) для снижения износа.
Запустите двигатель и измерьте напряжение на клеммах аккумулятора при 2000 об/мин: оно должно составлять 13,8–14,4 В. Если показания ниже 13,5 В, проверьте падение напряжения на проводе «B+» (не более 0,2 В) и целостность предохранителя возбуждения. При повышенном шуме генератора демонтируйте ремень и проверьте подшипники на люфт – замена требуется при осевом смещении более 0,1 мм.
Тестирование генератора после пайки: проверка работоспособности
После замены щеток пайкой генератор требует проверки под нагрузкой и в режиме холостого хода. Подключите мультиметр в режиме измерения постоянного напряжения (20 В) к клеммам аккумулятора при работающем двигателе. На холостых оборотах (800–900 об/мин) напряжение должно находиться в диапазоне 13,8–14,4 В. Если показания ниже 13,5 В – возможен недостаточный контакт в месте пайки или износ других элементов (диодный мост, регулятор напряжения). При превышении 14,7 В проверьте регулятор напряжения: он может выйти из строя из-за перегрева во время пайки.
Для проверки под нагрузкой включите фары, обогрев заднего стекла и вентилятор печки на максимальный режим. Напряжение не должно опускаться ниже 13,2 В при 2000 об/мин. Если падение значительное (до 12,8 В и ниже), осмотрите пайку на предмет микротрещин или холодных спаев. Особое внимание уделите местам соединения щеток с токопроводящими дорожками: даже небольшой зазор приведет к перегреву и отказу генератора под нагрузкой.
- Проверка сопротивления обмотки ротора: отсоедините генератор от бортовой сети, переведите мультиметр в режим омметра (200 Ом). Подключите щупы к контактным кольцам ротора. Нормальное сопротивление – 2,5–5 Ом. Значение выше 10 Ом указывает на обрыв обмотки, ниже 2 Ом – на межвитковое замыкание.
- Контроль тока возбуждения: подключите амперметр последовательно с обмоткой возбуждения (между «+» генератора и регулятором напряжения). На холостых оборотах ток должен составлять 3–5 А. Превышение 7 А свидетельствует о коротком замыкании в роторе или неисправности регулятора.
Если все электрические параметры в норме, но генератор не выдает требуемое напряжение, проверьте механическую часть. Вращайте шкив рукой: он должен крутиться легко, без заеданий и посторонних шумов. Люфт подшипников недопустим – даже минимальный зазор приведет к вибрации и преждевременному износу щеток. При обнаружении шума или сопротивления разберите генератор и замените подшипники: стандартный ресурс закрытых подшипников – 50–70 тыс. км, но пайка может сократить срок службы из-за локального перегрева.
Завершающий этап – проверка на автомобиле в динамике. Проедьте 10–15 км с включенными потребителями (свет, климат-контроль). Температура корпуса генератора не должна превышать 60–70°C. Если корпус горячий на ощупь (выше 80°C), отключите генератор и проверьте пайку: перегрев часто вызван плохим контактом в местах соединения щеток. Для точной диагностики используйте тепловизор или пирометр – локальные зоны перегрева укажут на проблемные участки.
