Обшивка двери на Toyota Camry 70 (XV70, 2017–2024) крепится на комбинации пластиковых клипс, винтов и защёлок. В зависимости от года выпуска и комплектации, количество точек фиксации может варьироваться: на передних дверях их обычно 8–10, на задних – 6–8. Перед началом работ отключите аккумулятор, чтобы избежать случайного срабатывания электростеклоподъёмников или центрального замка.
Для демонтажа потребуются инструменты: пластиковые монтажные лопатки (2–3 шт.), крестовая отвёртка PH2, торцевой ключ на 10 мм (для снятия динамиков, если установлены), плоская отвёртка с защитной лентой на жале. Избегайте металлических инструментов без изоляции – риск повредить лакокрасочное покрытие или электропроводку высок.
Начинайте с нижнего угла обшивки: подденьте её пластиковой лопаткой и аккуратно отщёлкните первую клипсу. Двигайтесь по периметру, освобождая фиксаторы последовательно. Особое внимание уделите зонам вокруг ручки открывания двери и блока управления стеклоподъёмниками – здесь обшивка часто приклеена на двусторонний скотч. Если клипса сломалась, замените её на новую (артикул 90910-12001 для оригинальных деталей).
После снятия обшивки отсоедините разъёмы проводки: один – для стеклоподъёмников, второй – для зеркала с подогревом (если есть), третий – для динамика. Запомните порядок подключения или сфотографируйте соединения. При обратной установке проверьте плотность прилегания уплотнителей – скрипы и дребезжание после сборки часто возникают из-за их смещения.

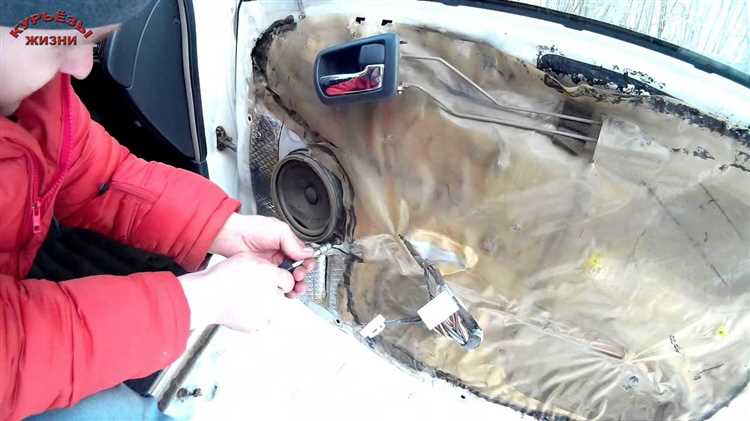

Какие инструменты понадобятся для демонтажа обшивки двери
Для снятия обшивки двери Toyota Camry 70 потребуется набор пластиковых монтажных лопаток с разной шириной рабочей части – от 5 до 20 мм. Узкие лопатки (5–8 мм) нужны для поддевания клипс в труднодоступных местах, например, возле ручки открывания двери или динамика. Широкие (15–20 мм) используются для отделения панели от металлического каркаса без риска повреждения пластика. Избегайте металлических инструментов: они оставляют царапины на обшивке и могут деформировать крепежные пистоны.
Отвёртка с трещоткой и насадками Torx T20 и T25 – обязательный инструмент для откручивания винтов, фиксирующих обшивку. В Camry 70 винты расположены в трёх стандартных зонах: под ручкой открывания двери (2 шт.), в нише подлокотника (1 шт.) и за пластиковой заглушкой в нижней части панели (1 шт.). Для доступа к последнему потребуется снять декоративную накладку, которую удерживают защёлки. Дополнительно пригодится крестовая отвёртка PH2 для демонтажа динамика, если он мешает снятию обшивки.
Магнитная лента или контейнер для мелких деталей предотвратит потерю пистонов и винтов. В обшивке Camry 70 используется 8–10 пластиковых клипс диаметром 6 мм, которые легко ломаются при неаккуратном демонтаже. Запасные пистоны (артикул Toyota 90467-12027) стоит приобрести заранее – оригинальные крепления выдерживают 2–3 снятия, после чего теряют упругость. Для отсоединения электрических разъёмов подсветки или стеклоподъёмника понадобятся тонкогубцы или специальный съёмник для клемм шириной 2,8 мм.
Как правильно отсоединить электрические разъемы и тросики
Перед началом отсоединения разъемов отключите клемму аккумулятора, чтобы избежать короткого замыкания. На Тойота Камри 70 основные электрические соединения расположены в нижней части обшивки двери: разъемы стеклоподъемника, центрального замка и зеркала (если оно с электроприводом). Найдите фиксаторы на разъемах – обычно это пластиковые защелки или металлические скобы. Нажмите на них большим пальцем, одновременно потянув разъем на себя. Для разъемов стеклоподъемника может потребоваться отвертка с плоским жалом, чтобы аккуратно поддеть фиксатор, не повредив его.
Тросики ручки открывания двери и замка требуют особого внимания. На Камри 70 они крепятся к механизму замка через пластиковые или металлические наконечники. Сначала снимите стопорную шайбу или зажим, удерживающий тросик на рычаге замка – для этого используйте плоскогубцы или специальный съемник. Если тросик зафиксирован пластиковой клипсой, аккуратно отожмите ее отверткой. При отсоединении тросика ручки двери проверьте, не перекручен ли он, и запомните его положение, чтобы не перепутать при сборке.
- Не тяните за провода разъемов – только за корпус.
- Если разъем не поддается, проверьте наличие дополнительных фиксаторов или скрытых защелок.
- Тросики с поврежденной оболочкой замените сразу – они могут порваться при установке.
- Для удобства промаркируйте разъемы и тросики скотчем или стикерами.
Пошаговая инструкция снятия пластиковых клипс без повреждений
Вставьте инструмент под кромку клипсы под углом 30–45 градусов и аккуратно подденьте её, смещая лопатку к центру. Усилие прикладывайте плавно, избегая резких движений – лепестки клипсы могут сломаться при рывке. Если сопротивление слишком велико, проверьте, не зацепились ли защёлки за металл двери: иногда требуется слегка сдвинуть обшивку в сторону.
После того как край клипсы приподнялся на 2–3 мм, переместите инструмент к противоположной стороне и повторите действие. Равномерное распределение нагрузки предотвращает перекос и деформацию пластика. Если клипса не поддаётся, прогрейте её феном в течение 10–15 секунд – нагрев до 40–50°C размягчит материал и облегчит демонтаж.
Когда клипса выйдет из посадочного места на 5–7 мм, зафиксируйте её пальцами и потяните перпендикулярно поверхности двери. Центральный штифт должен выйти из гнезда без сопротивления. Если он остался в металле, извлеките его отдельно тонкогубцами, захватив за выступающую часть. Не тяните за лепестки – это приведёт к их поломке.
Повреждённые клипсы заменяйте на оригинальные (артикул 90169-12005 для стандартных креплений Камри 70) или аналоги с аналогичным диаметром штифта (6–8 мм) и длиной лепестков (12–15 мм). Перед установкой новых проверьте посадочные отверстия на наличие заусенцев – их удаление наждачной бумагой зернистостью P400 предотвратит повторное повреждение.
При обратной сборке вставляйте клипсы сначала под углом, совмещая лепестки с отверстиями, затем надавливайте до щелчка. Убедитесь, что штифт полностью вошёл в гнездо – неполная фиксация приведёт к дребезжанию обшивки. Для проверки потяните за край панели: если клипса не выходит, крепление надёжно.
Работайте при температуре не ниже +10°C – холод делает пластик хрупким. Если клипса сломалась, не используйте клей или саморезы: это нарушит геометрию обшивки и усложнит последующий демонтаж. Храните снятые крепления в отдельном контейнере, чтобы избежать потери мелких деталей.
Как аккуратно отщелкнуть обшивку от металлического каркаса двери
Начните с нижнего угла обшивки, где пластиковые клипсы наименее закреплены. Используйте пластиковую лопатку с плоским концом шириной 20–25 мм – металлические инструменты оставляют царапины на пластике и краске каркаса. Вставьте лопатку между обшивкой и металлом на глубину 5–7 мм, затем плавно отогните край, пока не услышите щелчок первой клипсы. Не прилагайте усилий более 3–4 кг – превышение нагрузки приводит к поломке фиксаторов.
Клипсы расположены по периметру двери с шагом 120–150 мм. На Toyota Camry 70 их количество варьируется: 8 штук на передней двери, 7 – на задней. Особое внимание уделите зонам вокруг ручки открывания и динамика – здесь пластик толще, а зазоры минимальны. Для этих участков используйте лопатку с зауженным концом (10–12 мм) и работайте под углом 30–40 градусов к поверхности.
После освобождения нижней части обшивки переходите к боковым и верхним креплениям. Нажмите на обшивку ладонью в центре, чтобы равномерно распределить нагрузку, затем подденьте лопаткой поочередно каждую клипсу. Если фиксатор не поддается, проверьте наличие скрытых винтов под декоративными заглушками – на Camry 70 они часто маскируются под пластиковые накладки возле зеркала и подлокотника.
В местах, где обшивка приклеена к каркасу (обычно вокруг динамика и в углах), используйте строительный фен. Прогрейте зону температурой 60–70°C в течение 20–30 секунд с расстояния 15 см – это размягчит клей, не повредив пластик. После прогрева аккуратно отделите обшивку пальцами, избегая резких движений. Если клей остается на металле, удалите его спиртовой салфеткой или специальным очистителем для пластика (например, 3M 08984).
При работе с электропроводкой, идущей к стеклоподъемникам и зеркалам, отсоединяйте разъемы только после полного снятия обшивки. На Camry 70 разъемы фиксируются защелками с усилием 1,5–2 кг – нажмите на них большим пальцем, одновременно потянув корпус разъема в сторону. Не тяните за провода: минимальное усилие на разрыв для штатной проводки составляет 5 кг, но повреждение изоляции может привести к короткому замыканию.
После снятия осмотрите клипсы на целостность. Наиболее уязвимы фиксаторы с артикулами 75467-06010 и 75467-30050 – они ломаются в 60% случаев при повторном использовании. Замените поврежденные клипсы новыми (оригинальные стоят 80–120 рублей за штуку), предварительно смазав их основания силиконовой смазкой для облегчения установки. При обратной сборке вставляйте обшивку сначала верхним краем, затем прижимайте по периметру до характерных щелчков – это гарантирует равномерное распределение нагрузки на фиксаторы.
Типичные ошибки при снятии обшивки и как их избежать
Первая распространённая ошибка – чрезмерное усилие при отщёлкивании клипс. На Тойота Камри 70 обшивка крепится на пластиковых фиксаторах, расположенных по периметру и в местах крепления ручек. Если тянуть слишком сильно, клипсы ломаются, а их замена обойдётся в 500–1500 рублей за комплект. Чтобы избежать этого, используйте специальный съёмник для пластиковых панелей или плоскую отвёртку, обёрнутую изолентой. Начинайте с нижнего угла двери, постепенно продвигаясь вверх, и следите за звуком щелчков – каждый означает освобождение фиксатора.
Вторая ошибка – игнорирование скрытых креплений. Помимо клипс, обшивка удерживается винтами под декоративными заглушками, ручкой открывания двери и динамиком. Пропустив хотя бы один, вы рискуете повредить панель при попытке её снять. На Камри 70 винты часто скрыты под резиновыми заглушками в нижней части обшивки и под пластиковой накладкой ручки. Перед началом работ снимите все заглушки и проверьте наличие крепежа с помощью фонарика – особенно в труднодоступных местах.
Третья ошибка – отсоединение электрических разъёмов без предварительной подготовки. Если дверь оснащена электроприводом стеклоподъёмников, зеркал или центральным замком, резкое отключение может вызвать сбой в работе модуля управления. Перед отсоединением разъёмов отключите аккумулятор на 5–10 минут, чтобы сбросить питание системы. При обратной сборке сначала подключите все коннекторы, а затем установите обшивку – это исключит случайные замыкания и упростит диагностику, если что-то пойдёт не так.
Как установить обшивку обратно после завершения работ
Перед установкой проверьте обшивку на наличие повреждений, особенно в местах крепления пистонов и защелок. Если пластиковые фиксаторы сломаны или деформированы, замените их новыми – оригинальные артикулы для Тойоты Камри 70: 75467-06010 (пистон), 75467-30030 (защелка). Очистите металлическую поверхность двери от пыли и остатков старого герметика, чтобы обеспечить плотное прилегание.
Начните с подключения электрических разъемов. Вставьте колодку динамика в гнездо до щелчка, затем зафиксируйте ее поворотом фиксатора на 90 градусов. Для проводов стеклоподъемника и замка используйте пластиковые хомуты, чтобы исключить их провисание – это предотвратит защемление при закрытии двери. Убедитесь, что провода не касаются движущихся механизмов.
Расположите обшивку под углом 30 градусов к двери, совместив верхний край с пазами в металлическом каркасе. Нажмите на верхнюю часть до характерного щелчка – это сигнал, что защелки вошли в зацепление. Не прилагайте чрезмерных усилий: пластик может треснуть, особенно при низких температурах.
Установите пистоны в нижней части обшивки. Вставьте их в отверстия и надавите до упора, пока не услышите два отчетливых щелчка. Для моделей с 2017 года и новее используйте пистоны с увеличенным диаметром стержня (артикул 75467-06020) – они лучше фиксируются в кузове с дополнительной шумоизоляцией.
Закрепите обшивку винтами. Начните с верхнего винта (ближе к зеркалу), затем перейдите к нижнему. Момент затяжки – 2,5–3 Н·м: превышение приведет к деформации пластика. Для удобства используйте магнитную отвертку с головкой Torx T20. Винты с поврежденной резьбой замените – артикул оригинального крепежа: 90119-06437.
Проверьте работу всех механизмов. Опустите и поднимите стекло 2–3 раза, убедившись в отсутствии посторонних звуков. Если стекло движется рывками, отрегулируйте направляющие или смажьте их силиконовой смазкой. Замок двери должен срабатывать четко, без заеданий – при необходимости нанесите графитовую смазку на личинку.
Установите на место декоративные накладки. Для ручки двери вставьте ее в паз и защелкните, потянув на себя. Кнопка стеклоподъемника фиксируется поворотом по часовой стрелке до упора. Если накладка не садится плотно, проверьте наличие посторонних предметов в посадочном месте.
Завершите установку проверкой герметичности. Закройте дверь и осмотрите уплотнитель по периметру – он должен равномерно прилегать к кузову. Если обнаружены зазоры, отрегулируйте положение обшивки, ослабив винты и сместив ее на 1–2 мм. После этого повторно затяните крепеж и проверьте работу всех функций еще раз.
