Щелчок реле – звук, который водители часто игнорируют, пока не столкнутся с отказом оборудования. Если реле издает характерный звук, но исполнительный механизм (стартер, топливный насос, вентилятор) не реагирует, проблема кроется в одном из трех ключевых узлов: контактной группе, катушке электромагнита или цепи управления. В 70% случаев виноваты подгоревшие контакты, в 20% – обрыв обмотки катушки, в остальных – неисправности проводки или предохранителей.
Реле срабатывает, когда на катушку подается напряжение 12 В, создавая магнитное поле, которое притягивает подвижный контакт. Если контакты окислены или изношены, сопротивление возрастает до 0,5–1 Ом (вместо нормальных 0,05–0,1 Ом), и ток не проходит к нагрузке. Проверить это можно мультиметром в режиме прозвонки: при подаче питания на управляющие клеммы (85 и 86) сопротивление между силовыми контактами (30 и 87) должно падать до нуля. Если показания выше 0,2 Ом – реле требует замены или чистки.
Обрыв обмотки катушки диагностируется проще: мультиметр в режиме измерения сопротивления покажет бесконечность между клеммами 85 и 86 (норма – 50–120 Ом). Частая причина – перегрев из-за скачков напряжения или короткого замыкания в цепи. В таких случаях реле может щелкать, но не замыкать контакты, так как магнитное поле недостаточно сильное. Проверьте также падение напряжения на управляющих проводах: если оно ниже 10 В, ищите обрыв или коррозию в разъемах.
Неисправности проводки часто маскируются под поломку реле. Например, если реле щелкает, но стартер не крутит, проверьте целостность провода от контакта 87 до втягивающего реле стартера. Окисленные клеммы аккумулятора или слабый контакт на массе могут снижать ток до уровня, при котором реле срабатывает, но не обеспечивает достаточную мощность для нагрузки. Используйте токовые клещи для измерения тока в цепи: при попытке запуска двигателя он должен составлять 150–300 А для стартера, 5–15 А для топливного насоса.
Временное решение – постучать по корпусу реле: иногда это восстанавливает контакт на несколько запусков. Однако единственный надежный способ – замена реле на идентичное по току и напряжению (например, для топливного насоса – 30 А, для стартера – 40–70 А). Избегайте дешевых аналогов: их контакты изготавливаются из низкокачественных сплавов и выгорают за 2–3 месяца. При установке нового реле очистите посадочное место от грязи и смажьте контакты диэлектрической смазкой для предотвращения окисления.

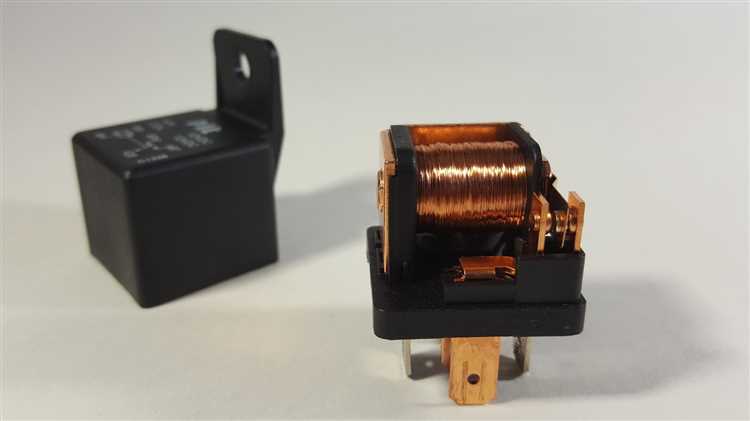

Как проверить исправность самого реле мультиметром
Снимите реле с монтажного блока и установите мультиметр в режим прозвонки диодов или сопротивления (200 Ом). Подключите щупы к контактам 85 и 86 (управляющая обмотка). Исправное реле должно показывать сопротивление в пределах 50–120 Ом – отклонение от этого диапазона указывает на обрыв или короткое замыкание обмотки. Если прибор показывает 0 Ом или бесконечность, реле неисправно. Для проверки контактов 30 и 87 (силовые) переведите мультиметр в режим прозвонки: в выключенном состоянии сопротивление должно стремиться к бесконечности, а при подаче напряжения на обмотку (12 В на контакты 85 и 86) – падать до 0–2 Ом. Отсутствие изменений сигнализирует о подгорании или окислении контактов.
Для проверки под напряжением используйте источник 12 В (например, аккумулятор). Подключите «+» к контакту 85, а «−» к 86 – должен раздаться отчетливый щелчок, а сопротивление между 30 и 87 упасть до минимума. Если щелчка нет, но обмотка цела (по предыдущей проверке), проблема в механизме переключения. При наличии щелчка, но высоком сопротивлении на силовых контактах, разберите реле и зачистите контакты мелкозернистой наждачной бумагой или замените его. Не подавайте напряжение на контакты 30 и 87 без нагрузки – это может привести к их спеканию.
Какие признаки указывают на обрыв катушки реле
Третий признак – нестабильная работа или самопроизвольное отключение реле под нагрузкой. Если катушка имеет микроразрывы или частичное повреждение обмотки, реле может срабатывать при холодном состоянии, но отключаться при нагреве из-за увеличения сопротивления. Такое поведение часто сопровождается периодическими щелчками без удержания контактов в замкнутом положении. Диагностировать это можно, нагревая реле феном (до 60–80°C) и наблюдая за изменениями в работе.
Шестой признак – неработоспособность реле при исправной цепи управления. Если замена реле на заведомо исправное восстанавливает работу системы (например, включается бензонасос или стартер), а оригинальное реле не проходит проверку на сопротивление катушки, диагноз очевиден. Для исключения ошибок рекомендуется проверять реле на стенде с регулируемым напряжением, постепенно повышая его с 6 до 14 В.
Седьмой симптом – аномальные показания осциллографа при проверке сигнала на катушке. В исправном реле при подаче управляющего импульса на осциллограмме виден резкий скачок напряжения с последующим плавным спадом (из-за индуктивности катушки). При обрыве катушки сигнал остается плоским или фиксируется только шум. Этот метод особенно полезен для диагностики реле с широтно-импульсной модуляцией (например, в системах управления турбиной).
Восьмой признак – отсутствие магнитного поля при подаче питания на катушку. Если поднести к реле металлический предмет (например, отвертку) и при этом не ощущается притяжение, катушка не создает магнитное поле – обрыв налицо. Этот метод грубый, но эффективен для быстрой проверки в полевых условиях. Для точной диагностики всегда используйте мультиметр или специализированный тестер реле.
Почему контакты реле могут подгорать и как это диагностировать
Подгорание контактов реле – следствие электрической дуги, возникающей при размыкании цепи под нагрузкой. Чем выше ток (например, 30 А и более в цепях стартера или топливного насоса), тем интенсивнее дуга и быстрее разрушаются контакты. Основные причины: превышение номинального тока, частые коммутации под нагрузкой, вибрация, приводящая к микроразрывам, и некачественные материалы контактов (например, медь вместо серебряного сплава).
Диагностика начинается с визуального осмотра. Подгоревшие контакты покрыты черным или серым налетом, иногда с оплавленными краями. Для проверки используйте мультиметр в режиме прозвонки: сопротивление между контактами в замкнутом состоянии должно быть близко к нулю (менее 0,1 Ом). Если значение выше 0,5 Ом – контакты изношены. При разомкнутых контактах сопротивление должно стремиться к бесконечности.
- Превышение тока нагрузки – частая причина. Например, реле на 20 А, управляющее цепью с током 25 А, будет перегреваться. Проверьте фактический ток с помощью токовых клещей или амперметра.
- Неправильное подключение: если реле используется для индуктивной нагрузки (катушки зажигания, электродвигатели), отсутствие диода или варистора вызывает скачки напряжения до 300–500 В при размыкании, разрушающие контакты.
- Плохой контакт в разъемах или проводах увеличивает переходное сопротивление, что ведет к локальному перегреву и подгоранию.
Для проверки под нагрузкой подключите реле к источнику питания с током, близким к номинальному. Используйте лампу накаливания или резистор в качестве нагрузки. После 10–15 циклов включения/выключения измерьте сопротивление контактов. Если оно выросло более чем на 0,2 Ом – реле неисправно.
Окисление контактов ускоряется при высокой влажности или попадании агрессивных жидкостей (например, электролита из аккумулятора). Даже микроскопический слой оксидов увеличивает сопротивление в 10–100 раз. Очистка мелкозернистой наждачной бумагой (1000–2000 грит) или специальным спреем для контактов временно восстанавливает работоспособность, но не устраняет причину.
Механический износ контактов проявляется при частых срабатываниях (например, реле указателей поворота). В норме ресурс реле – 50 000–100 000 циклов. Если реле щелкает, но не коммутирует цепь, проверьте ход якоря: он должен быть не менее 0,5 мм. При меньшем ходе контакты не размыкаются полностью, что приводит к дугообразованию.
Для точной диагностики используйте осциллограф. Подключите его параллельно контактам реле и подайте нагрузку. На экране должны быть видны четкие перепады напряжения без «звона» или длительных переходных процессов. Если наблюдаются скачки выше 50 В или затяжные колебания – реле неисправно или в цепи присутствуют паразитные индуктивности.
Замена реле на аналог с более высоким номиналом тока или добавление RC-цепочки (0,1 мкФ + 100 Ом) параллельно контактам снижает дугообразование. Для индуктивных нагрузок обязательно устанавливайте защитные диоды (например, 1N4007) катодом к «+» питания. При подборе реле учитывайте не только ток, но и напряжение коммутации: для 12-вольтовых систем выбирайте реле с запасом по напряжению (не менее 24 В).
Как определить неисправность цепи управления реле
Проверьте сигналы от блока управления, если реле управляется ЭБУ. Подключите диагностический сканер и считайте коды ошибок. Обратите внимание на параметры «управление реле» в потоке данных. Отсутствие сигнала или постоянное значение «OFF» при активации функции указывает на неисправность ЭБУ или его программного обеспечения. В этом случае требуется перепрошивка или замена блока.
Осмотрите разъемы реле и управляющей цепи на предмет окисления, оплавления или деформации. Очистите контакты специальным спреем (например, Kontakt 60) или мелкозернистой наждачной бумагой. Проверьте фиксацию разъема – слабый контакт может вызывать периодические сбои. При обнаружении следов перегрева замените поврежденные провода или разъемы, так как это свидетельствует о превышении допустимого тока.
Какие предохранители отвечают за работу реле и как их проверить
Реле в автомобиле получает питание через предохранители, защищающие цепи от перегрузок. Основные предохранители, связанные с работой реле, расположены в монтажных блоках под капотом или в салоне. В большинстве моделей за реле отвечают предохранители с маркировкой «Relay», «ECU», «Ignition» или «Power». Например, в автомобилях ВАЗ это предохранители F1-F5, F10-F12, в иномарках – часто «F15», «F20», «F30» или аналогичные.
Чтобы определить, какой именно предохранитель контролирует нужное реле, изучите схему электропроводки в руководстве по эксплуатации. Обычно она нанесена на крышку монтажного блока или указана в технической документации. Если реле управляет топливным насосом, ищите предохранитель с надписью «Fuel Pump» или «FP». Для реле стартера – «Starter» или «IGN».
Проверка предохранителя начинается с визуального осмотра. Извлеките его из гнезда и осмотрите на просвет: если металлическая перемычка внутри оплавлена или разорвана, предохранитель неисправен. Даже при отсутствии видимых повреждений используйте мультиметр в режиме прозвонки или измерения сопротивления. Исправный предохранитель должен показывать сопротивление близкое к нулю.
Если предохранитель цел, проверьте напряжение на его клеммах при включенном зажигании. Подсоедините щупы мультиметра к контактам гнезда: один к «плюсу», второй к «массе». Напряжение должно соответствовать номиналу бортовой сети (12-14 В). Отсутствие напряжения указывает на обрыв цепи до предохранителя или неисправность источника питания.
Некоторые реле подключены через несколько предохранителей. Например, реле вентилятора охлаждения может зависеть от предохранителя «Fan» и «ECU». В таких случаях проверяйте все связанные элементы. Если один из предохранителей перегорает повторно после замены, ищите короткое замыкание в цепи – это частая причина щелчков реле без срабатывания.
Для диагностики короткого замыкания отключите все потребители, связанные с проблемным предохранителем, и замените его на новый. Если предохранитель снова перегорает, прозвоните провода мультиметром на предмет замыкания на массу. Особое внимание уделите участкам с поврежденной изоляцией, местам сгибов и соединениям разъемов.
В современных автомобилях часть реле интегрирована в блоки управления (BCM, PCM). В таких случаях предохранители могут обозначаться как «Body Control Module» или «Engine Control». Проверка аналогична: визуальный осмотр, прозвонка, измерение напряжения. Если предохранитель цел, а реле не работает, проблема может быть в самом блоке управления или его программном обеспечении.
Замена предохранителя должна производиться только на элемент с идентичным номиналом. Использование предохранителя с большим током приведет к повреждению цепи или возгоранию. После установки нового предохранителя проверьте работу реле под нагрузкой. Если проблема сохраняется, переходите к диагностике самого реле, проводки и управляющих сигналов.

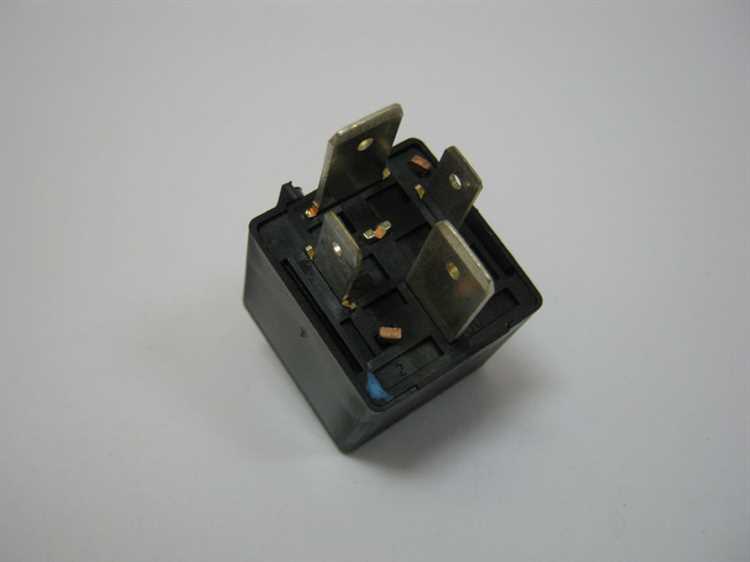

Как найти и устранить обрыв в проводах питания реле
Первым шагом локализуйте цепь питания реле. Отсоедините разъем реле и проверьте напряжение на контактах 85 и 86 (или 30 и 87 для силовых цепей) мультиметром в режиме постоянного тока. Если на управляющем контакте (обычно 85) напряжение отсутствует при включенном зажигании или соответствующем положении переключателя, обрыв находится между источником питания и реле. Используйте электрическую схему автомобиля для определения точного пути провода – часто обрывы возникают в местах перегибов, около разъемов или в жгутах, проходящих через металлические кромки кузова.
Для поиска обрыва прозвоните провод мультиметром в режиме омметра. Отсоедините оба конца провода и подключите щупы к его жилам. Сопротивление должно стремиться к нулю. Если прибор показывает бесконечность, перемещайте один из щупов вдоль провода, сгибая его в разных местах – резкое изменение показаний укажет на место повреждения. В труднодоступных участках используйте тонкую иглу для прокола изоляции и проверки жилы без снятия оболочки. Избегайте коротких замыканий на массу при таком методе.
Устраните обрыв пайкой или обжимом. Зачистите поврежденный участок на 10–15 мм с каждой стороны, скрутите жилы и пропаяйте их паяльником мощностью не менее 60 Вт с использованием канифоли. Изолируйте место пайки термоусадочной трубкой или качественной изолентой ПВХ. При обжиме применяйте гильзы подходящего сечения и кримпер с точной регулировкой усилия – слабый обжим приведет к нагреву, чрезмерный – к облому провода. После ремонта проверьте цепь под нагрузкой, подключив лампу или реле.
Предотвратите повторные обрывы. Закрепите провод пластиковыми хомутами или гофрой в местах трения о кузов, избегайте острых кромок. При прокладке новых участков используйте провода с сечением на 20–30% больше расчетного – это компенсирует возможные повреждения изоляции и снизит сопротивление. Регулярно осматривайте критические участки: под капотом, в дверных проемах и около педального узла. Замените провода, если изоляция потрескалась или затвердела – это признак старения материала и скорого отказа.
