Датчик кислорода (лямбда-зонд) банка 2 сенсора 1 на автомобилях Toyota – это передний верхний сенсор, установленный до каталитического нейтрализатора. Его задача – измерять содержание кислорода в выхлопных газах для корректировки топливной смеси. На большинстве моделей Toyota (Camry, RAV4, Corolla, Highlander, Land Cruiser) с V-образными двигателями (V6, V8) банк 2 относится к ряду цилиндров, расположенному со стороны пассажира.
На 4-цилиндровых двигателях (например, 1AZ-FE, 2AZ-FE, 2GR-FKS) банк 2 отсутствует – здесь используется только банк 1. Исключение составляют модели с продольным расположением двигателя (Land Cruiser 200, Tundra), где банк 2 может находиться с противоположной стороны от маховика. Для точного определения сверьтесь с сервисной документацией: в мануалах Toyota датчик обозначается как HO2S B2S1 (Heated Oxygen Sensor Bank 2 Sensor 1).
Типичное расположение датчика – на выпускном коллекторе или непосредственно в приемной трубе. На двигателях 3.5L 2GR-FKS (Camry, Avalon) он вкручен в верхнюю часть коллектора со стороны пассажира, за теплозащитным экраном. На 4.0L 1GR-FE (4Runner, FJ Cruiser) – в выпускной трубе перед катализатором, ближе к блоку цилиндров. Для доступа часто требуется снять защитный кожух двигателя или подрамник (на моделях с поперечным расположением мотора).
При замене используйте только оригинальные датчики Denso или одобренные Toyota аналоги (артикулы 234-9031, 234-4600). Универсальные лямбда-зонды могут не соответствовать калибровке ЭБУ, что приведет к ошибкам P0150–P0155. Перед демонтажем отсоедините разъем и обработайте резьбу проникающей смазкой – прикипевший датчик часто ломается при попытке выкрутить. После установки сбросьте ошибки сканером и выполните адаптацию системы через диагностический разъем OBD-II.
Как определить расположение банка 2 на двигателе Тойоты
На двигателях Тойоты нумерация банков зависит от типа и компоновки силового агрегата. В V-образных моторах (например, 1GR-FE, 2GR-FKS) банк 1 всегда находится со стороны водителя, а банк 2 – со стороны пассажира. На рядных двигателях (как 2AR-FE, 1ZZ-FE) разделение на банки условно: банк 1 соответствует цилиндрам 1–3 (или 1–4), а банк 2 – оставшимся (4–6 или 5–8). Исключение – двигатели с нечетным числом цилиндров (например, 2JZ-GTE), где банк 2 включает последние два цилиндра.

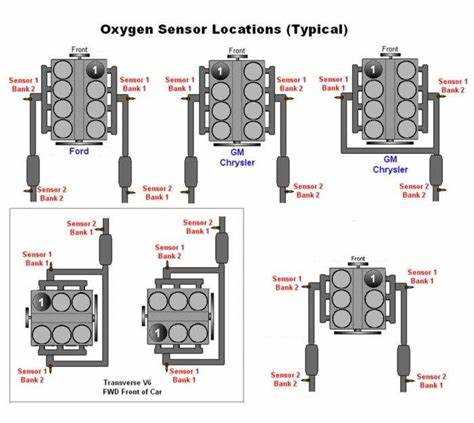

Для точного определения ориентируйтесь на маркировку на впускном коллекторе или головке блока. На V-образных моторах производитель часто наносит гравировку «B1» и «B2» рядом с фланцами выпускных коллекторов. На рядных двигателях смотрите на порядок нумерации цилиндров: если первый цилиндр расположен со стороны ремня ГРМ, банк 2 будет включать цилиндры с противоположной стороны. В сомнительных случаях сверьтесь с сервисным мануалом для конкретной модели – например, для Camry 2018 с двигателем 2GR-FKS банк 2 указан как правая головка блока.
- Проверьте расположение свечей зажигания: на V6 и V8 банк 2 – это группа цилиндров, где свечи вкручены в головку со стороны пассажира.
- Изучите схему системы выпуска: банк 2 всегда обслуживается отдельным выпускным коллектором или катализатором, расположенным ближе к пассажирской стороне.
- Используйте диагностический сканер: при подключении к OBD-II порт покажет коды ошибок с привязкой к банку (например, P0151 – неисправность датчика O2 банка 2, сенсора 1).
На двигателях с турбонаддувом (3UR-FE, 8AR-FTS) банк 2 может быть скрыт под турбиной или интеркулером. В таких случаях ищите датчик кислорода банка 2 на выпускном патрубке после турбины – он всегда устанавливается перед первым катализатором. Если двигатель имеет два турбокомпрессора (как в Supra с 2JZ-GTE), банк 2 обслуживается правым турбиной, а датчик расположен на соответствующем выпускном тракте.
Отличия датчика сенсора 1 от сенсора 2 в выхлопной системе
Датчик сенсора 1 (передний) устанавливается до каталитического нейтрализатора и измеряет содержание кислорода в выхлопных газах для корректировки топливной смеси в реальном времени. Его данные критичны для работы ЭБУ: при отклонении показаний от нормы (0,1–0,9 В в режиме замкнутого контура) блок управления регулирует соотношение воздух-топливо, предотвращая детонацию и снижая расход. Сенсор 1 работает в более агрессивных условиях – температура газов здесь достигает 800–900°C, поэтому его корпус часто изготавливают из термостойких материалов, а нагревательный элемент обеспечивает быстрый выход на рабочий режим (до 30 секунд). На двигателях с турбонаддувом, например, на Toyota 2GR-FKS, датчик может располагаться сразу за турбиной, что требует проверки на герметичность соединений при диагностике.
Сенсор 2 (задний) находится после катализатора и выполняет контрольную функцию: отслеживает эффективность нейтрализации вредных веществ. Его сигнал стабильнее (0,4–0,6 В) и не используется для прямой корректировки смеси, но при превышении порога в 0,7 В или падении ниже 0,3 В ЭБУ фиксирует ошибку по эффективности катализатора (например, P0420). На автомобилях с системой EGR, таких как Toyota 1NZ-FE, сенсор 2 может реагировать на подсос воздуха в выпускном тракте, имитируя неисправность катализатора. При замене важно учитывать тип датчика: на моторах с непосредственным впрыском (D-4S) часто применяются широкополосные сенсоры, требующие калибровки сканером после установки.
Пошаговая инструкция поиска датчика на моделях Camry и RAV4
На Toyota Camry (2012–2017 гг., двигатели 2.5L 2AR-FE и 3.5L 2GR-FE) датчик банка 2 сенсора 1 расположен на выпускном коллекторе второго ряда цилиндров – со стороны пассажира. Поднимите автомобиль на подъемнике или используйте домкрат с подставками, чтобы обеспечить доступ снизу. Датчик вкручен в выпускной тракт перед каталитическим нейтрализатором; ищите его между 4-м и 6-м цилиндрами. На моделях с V6 (2GR-FKS, 2018+) он смещен ближе к блоку двигателя – ориентируйтесь на провода в черной термостойкой оплетке, идущие к разъему на 4 контакта. Отсоедините фишку, открутите датчик ключом на 22 мм, удерживая корпус от проворачивания вторым ключом.
Для RAV4 (2013–2018, 2.5L 2AR-FE) датчик банка 2 сенсора 1 находится на выпускном коллекторе правого ряда цилиндров – за двигателем, у перегородки моторного отсека. Снимите пластиковую крышку двигателя и воздуховод, чтобы получить доступ сверху. Датчик расположен под теплозащитным экраном; для демонтажа потребуется удлинитель с головкой на 22 мм и карданный шарнир. На гибридных версиях (2019+, A25A-FXS) датчик смещен ниже – ищите его за стартером, предварительно отсоединив минусовую клемму аккумулятора. Перед установкой нового датчика нанесите на резьбу медную смазку и затяните с моментом 40–45 Н·м.
Где искать датчик на двигателях V6 и 4-цилиндровых Тойот
На 4-цилиндровых двигателях Тойоты, таких как 1GR-FE (4.0 л) или 2GR-FKS (3.5 л в некоторых модификациях), датчик банка 2 сенсора 1 (кислородный датчик перед катализатором) расположен на выпускном коллекторе второго ряда цилиндров. В моторах с поперечным расположением (например, 2AZ-FE) ищите его с правой стороны двигателя, если смотреть со стороны водителя, ближе к блоку цилиндров. На продольных агрегатах (1GR-FE) датчик крепится к выпускному коллектору заднего ряда, доступ к которому осложнён из-за расположения под капотом ближе к салону.
Для V6-моторов с компоновкой «V» (2GR-FKS, 3MZ-FE) банк 2 всегда относится к ряду цилиндров, противоположному первому. На двигателях с поперечной установкой (Camry, Highlander) датчик находится на выпускном коллекторе со стороны пассажира, зачастую под пластиковым кожухом или рядом с турбиной, если она присутствует. В моделях с продольным размещением (Land Cruiser, Tundra) ищите его на коллекторе заднего ряда, который обращён к моторному щиту – для доступа может потребоваться снятие защиты картера или подъём автомобиля.
На двигателях 1UR-FE (4.6 л) и 2UR-GSE (5.0 л) датчик банка 2 сенсора 1 установлен на выпускном коллекторе правого ряда цилиндров. Его расположение стандартно: между первым и вторым цилиндрами ряда, ближе к головке блока. На этих моторах доступ осложнён из-за плотной компоновки подкапотного пространства, поэтому часто требуется демонтаж декоративной крышки двигателя и использование удлинённой головки на 22 мм.
В 4-цилиндровых моторах серии AR (2AR-FE, 6AR-FSE) датчик банка 2 сенсора 1 находится на выпускном коллекторе со стороны коробки передач. На двигателях с турбонаддувом (8AR-FTS) он смещён ближе к турбине, что требует осторожности при демонтаже – высокая температура и близкое расположение к выпускному тракту могут привести к повреждению проводки. Перед заменой рекомендуется дать двигателю остыть не менее 30 минут.
На двигателях 3VZ-FE и 5VZ-FE (старшие V6) датчик банка 2 сенсора 1 расположен на выпускном коллекторе заднего ряда, который часто скрыт под впускным коллектором. Для доступа необходимо снять впускной тракт, включая дроссельную заслонку и патрубки. На этих моторах датчик имеет резьбовое соединение M18x1.5, и при установке нового требуется использовать медную смазку для предотвращения прикипания.
При поиске датчика на любом двигателе Тойоты ориентируйтесь на проводку: кабель от датчика банка 2 сенсора 1 всегда идёт к разъёму, расположенному на задней стороне двигателя или ближе к салону. На V6-моторах с поперечной установкой разъём часто крепится к кронштейну рядом с бачком омывателя. На 4-цилиндровых агрегатах он может быть закреплён на крышке клапанов или на брызговике. Если визуальный осмотр не даёт результатов, используйте диагностический сканер для активации нагревателя датчика – работающий элемент нагреется до 300–400°C, что поможет обнаружить его по тепловому следу.
Типичные ошибки при замене датчика банка 2 сенсора 1
Одна из распространённых ошибок – игнорирование проверки разъёма перед установкой нового датчика. Окисление контактов или повреждение проводки часто маскируются под неисправность самого сенсора. Перед заменой очистите контакты специальным спреем (например, CRC Contact Cleaner) и прозвоните провода мультиметром: сопротивление между пинами 1–2 и 3–4 должно быть в пределах 1–5 Ом, а изоляция между ними – не менее 1 МОм. Пренебрежение этой процедурой приводит к повторной ошибке P0155 или P0136 уже через 50–100 км пробега.
Другие критические ошибки:
- Использование герметиков на резьбе датчика. Стандартный момент затяжки для лямбда-зондов Toyota – 40–45 Н·м. Превышение приводит к деформации корпуса, а недостаточная затяжка – к подсосу воздуха и ошибке P0171. Применяйте только медную смазку NGK #2269 или аналоги.
- Замена датчика без сброса адаптаций ЭБУ. После установки нового сенсора выполните сброс через диагностический сканер (команда «Reset Adaptations» в Techstream) или отключите АКБ на 15 минут. Иначе блок управления продолжит использовать старые калибровочные данные, что исказит показания.
- Неправильный выбор аналога. Для двигателей 2GR-FKS (Camry 70, Highlander) оригинальный артикул – 89467-0E020. Дешёвые заменители (например, Denso DOX-0107) часто несовместимы по сопротивлению нагревательного элемента (должно быть 2–14 Ом при 20°C). Проверяйте спецификации перед покупкой.
- Работа с горячим выпускным коллектором. Температура поверхности после поездки достигает 300–400°C. Ожоги и повреждение резьбы – типичные последствия спешки. Дайте системе остыть минимум 1 час или используйте термостойкие перчатки (класс EN 407:2004).
Какие инструменты нужны для доступа к датчику на Тойоте
Для демонтажа датчика кислорода (банк 2, сенсор 1) на большинстве моделей Toyota потребуется набор головок с удлинителями: 22 мм для датчика с шестигранной гайкой или 7/8″ (22,2 мм) для американских версий. Обязателен динамометрический ключ с диапазоном 30–50 Н·м – момент затяжки нового датчика составляет 40 Н·м. При коррозии резьбы используйте проникающую смазку (например, WD-40 Specialist) и специальный съемник лямбда-зонда с цепным или клещевым захватом. На моделях с 2005 года (Camry V40, RAV4 XA30) часто требуется снятие защиты картера – подготовьте торцевую головку на 10 мм и трещотку с удлинителем 150 мм.
Дополнительно понадобятся: мультиметр с диапазоном измерения 0–1 В для проверки сигнала датчика (напряжение должно колебаться между 0,1–0,9 В), диагностический сканер типа Toyota Techstream или OBD-II адаптер с поддержкой протокола CAN для сброса ошибок P0136/P0156. Для защиты рук от ожогов используйте термостойкие перчатки – температура выпускного коллектора на работающем двигателе достигает 300–400°C. На автомобилях с V-образными двигателями (Land Cruiser 200, Tundra) может потребоваться гибкий удлинитель для трещотки длиной 300 мм.
Как проверить работоспособность датчика перед заменой
Перед демонтажем датчика кислорода (Bank 2 Sensor 1) на Тойоте проведите диагностику с помощью сканера OBD-II, подключив его к разъему DLC3. Считайте коды ошибок: P0136–P0141 (неисправности цепи нагревателя), P0150–P0155 (проблемы с сигналом) или P2238–P2241 (низкое напряжение). Запустите двигатель и в режиме реального времени проверьте параметры датчика в разделе «Live Data». Исправный сенсор должен генерировать напряжение в диапазоне 0,1–0,9 В с частотой переключения 1–5 раз в секунду при прогретом моторе. Если показания статичны (например, постоянно 0,45 В) или выходят за пределы, датчик неисправен.
- Отсоедините разъем датчика и измерьте сопротивление нагревательного элемента мультиметром: при 20°C оно должно составлять 2–14 Ом (для большинства моделей Тойота, включая Camry 2.4 и RAV4 2.5). Проверьте питание нагревателя – на контактах разъема должно быть 12 В при включенном зажигании.
- Осмотрите проводку на предмет повреждений, окисления контактов или короткого замыкания. Прозвоните цепь от датчика до ЭБУ: сопротивление проводов не должно превышать 0,5 Ом.
- При наличии осциллографа подключите его к сигнальному проводу (обычно черный) и массе. Форма сигнала должна напоминать пилообразную кривую с четкими переходами между уровнями. Размытые или асимметричные импульсы указывают на загрязнение или износ сенсора.
- Искусственно создайте условия обогащенной смеси (например, отсоедините вакуумный шланг) – напряжение должно вырасти до 0,8–0,9 В. Для обедненной смеси (продуйте воздух рядом с датчиком) – упасть до 0,1–0,2 В. Отсутствие реакции подтверждает неисправность.
Особенности расположения датчика на дизельных и бензиновых моделях
На бензиновых Тойотах датчик банка 2 сенсор 1 (кислородный датчик перед катализатором) чаще всего крепится непосредственно на выпускном коллекторе второго ряда цилиндров. В моделях с V-образными двигателями, таких как 1GR-FE (Land Cruiser Prado, 4Runner), он расположен на правой стороне блока (если смотреть по ходу движения), ближе к передней части моторного отсека. На рядных 4-цилиндровых агрегатах, например, 2AZ-FE (Camry, RAV4), датчик смещён к задней части коллектора, за первым цилиндром. Доступ к нему осложняется из-за близкого расположения к блоку двигателя и необходимости демонтажа защитных экранов.
Дизельные двигатели Тойоты, такие как 1KD-FTV (Hilux, Fortuner) или 2AD-FTV (Avensis, RAV4), имеют принципиально иное расположение датчика. Здесь банк 2 сенсор 1 устанавливается не на выпускном коллекторе, а в приёмной трубе глушителя, перед сажевым фильтром (DPF). Это связано с особенностями работы дизельного выхлопа: датчик должен анализировать состав газов после турбины, но до попадания в систему очистки. На моделях с продольным расположением двигателя (Land Cruiser 70) датчик может быть скрыт под теплозащитным кожухом, что требует предварительного снятия защиты картера.
Ключевое отличие – температура эксплуатации. На бензиновых моторах датчик работает при 300–600°C, поэтому его размещают максимально близко к камере сгорания. На дизелях температура выхлопа ниже (200–400°C), что позволяет отнести датчик дальше по тракту. Однако это увеличивает риск загрязнения сажей, особенно при коротких поездках. Владельцам дизельных Тойот рекомендуется проверять состояние разъёма датчика каждые 30 000 км: окисление контактов из-за конденсата – частая причина ошибок P0155 или P015B.
При замене датчика на дизельных моделях обязательно использовать оригинальные запчасти или аналоги с улучшенной защитой от сажи (например, Denso DOX-0107 или Bosch 0 258 006 537). На бензиновых двигателях критически важно соблюдать момент затяжки (обычно 40–50 Н·м) и наносить на резьбу противозадирную пасту – перегрев или недотяжка ведут к разрушению керамического элемента. После установки на любом типе двигателя требуется сброс ошибок сканером и адаптация датчика через диагностический режим (например, Techstream для Тойоты).
