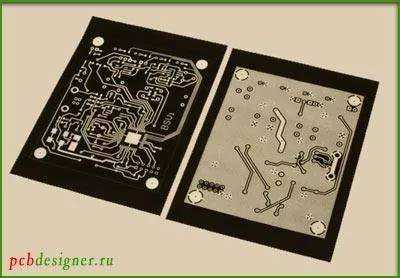

Выбор материала для нанесения рисунка дорожек на заготовку печатной платы определяет точность, долговечность и технологичность процесса травления. Основные требования к покрытию: стойкость к хлориду железа или персульфату аммония, адгезия к медной фольге, возможность корректировки и простота удаления после травления. Рассмотрим проверенные варианты, их характеристики и ограничения.
Перманентные маркеры на спиртовой основе (например, Edding 4000, Sharpie Industrial) – бюджетное решение для прототипов и односторонних плат. Толщина линии – 0,5–2 мм, время высыхания – 10–30 секунд. Недостатки: низкая стойкость к длительному травлению (более 20 минут), размытие при контакте с агрессивными растворами. Рекомендуется наносить 2–3 слоя с промежуточной сушкой и использовать для плат с минимальной шириной дорожек 0,8 мм.
Лак для ногтей (бесцветный или цветной) – доступный и быстрый метод. Наносится кистью или зубочисткой, высыхает за 1–2 минуты. Преимущества: высокая стойкость к травлению (до 1 часа в хлориде железа), возможность корректировки ацетоном. Ограничения: неравномерная толщина слоя, риск отслаивания при механическом воздействии. Оптимален для плат с дорожками от 0,5 мм и зазорами не менее 0,3 мм.
Фоторезист (жидкий или пленочный) – профессиональный вариант для сложных плат. Жидкий фоторезист (например, Positiv 20) наносится центрифугой или кистью, экспонируется УФ-лампой (365 нм, 5–10 минут), проявляется в растворе соды (1–2%). Пленочный фоторезист (Ordyl Alpha 350) наклеивается на плату, экспонируется 3–5 минут, проявляется в 1% растворе карбоната натрия. Обеспечивает разрешение до 0,1 мм, но требует точного соблюдения режимов и защиты от рассеянного света.
Термоперенос с лазерного принтера – метод для двусторонних плат с высокой плотностью монтажа. Используется тонер с температурой плавления 180–220°C (например, HP C4127X). Перенос осуществляется утюгом (180–200°C, 30–60 секунд) или ламинатором (150–170°C, 2–3 прохода). Преимущества: точность до 0,2 мм, стойкость к травлению до 2 часов. Недостатки: сложность переноса на неровные поверхности, необходимость предварительной зачистки платы абразивом (зерно 600–800).
Специализированные ручки для PCB (например, Circuit Scribe, Techspray 2106) содержат токопроводящие или защитные составы. Ручки с серебряной пастой (Circuit Scribe) позволяют рисовать проводники без травления, но дороги и не подходят для высокочастотных схем. Защитные ручки (Techspray) создают стойкое покрытие, удаляемое изопропиловым спиртом. Толщина линии – 0,3–1 мм, время высыхания – 1–2 минуты.
Для корректировки рисунка используйте скальпель (лезвие №11) или иглу – они позволяют удалять дефекты с точностью до 0,1 мм. После травления остатки покрытия снимаются ацетоном (для лака, маркеров), изопропанолом (для фоторезиста) или механически (для тонера). При выборе материала учитывайте сложность платы, доступное оборудование и требуемую точность.
Какие маркеры подходят для нанесения рисунка на фольгированный текстолит
Для рисования дорожек на фольгированном текстолите оптимальны маркеры с устойчивыми к травлению чернилами на спиртовой или масляной основе. Наиболее надежные варианты – перманентные маркеры с тонким стержнем (0,3–0,7 мм), например, *Edding 4000* или *Staedtler Lumocolor*. Они обеспечивают четкую линию, не растекаются и выдерживают воздействие хлорного железа или персульфата аммония при температуре до 40°C. Из бюджетных аналогов подойдет *Centropen 2507* с чернилами на основе толуола, но его стойкость ниже – требуется дополнительная фиксация лаком.
Специализированные маркеры для электроники, такие как *Techspray 2104* или *MG Chemicals 843*, содержат кислотостойкие пигменты и предназначены именно для травления плат. Их чернила не смываются водой и не разъедаются травильными растворами, сохраняя четкость рисунка даже при длительном воздействии. Единственный недостаток – высокая цена и ограниченная доступность в розничных магазинах.
Не подходят маркеры на водной основе (*Sharpie Fine Point*, большинство офисных маркеров) – их чернила растворяются в травильных растворах, оставляя размытые контуры. Также избегайте фломастеров с широким стержнем (более 1 мм), так как они не позволяют прорисовывать тонкие дорожки (менее 0,5 мм). Перед использованием любого маркера обезжирьте поверхность текстолита ацетоном или изопропиловым спиртом для лучшей адгезии.
Для сложных плат с микродорожками (0,2–0,3 мм) используйте маркеры с металлическим наконечником, например, *Pilot Pintor* или *Uni POSCA PC-3M*. Они дают равномерную линию без заусенцев, но требуют аккуратного обращения – сильное нажатие может повредить фольгу. После нанесения рисунка дайте чернилам высохнуть 5–10 минут и при необходимости покройте защитным лаком (*Kontakt Chemie Plastik 70* или аналог) для увеличения стойкости.
Как выбрать лак для защиты дорожек при травлении плат
Лак для защиты дорожек должен обладать тремя ключевыми свойствами: химической стойкостью к травильным растворам, адгезией к меди и возможностью точного нанесения. Для хлорного железа (FeCl₃) подходят лаки на основе нитроцеллюлозы или акрила, так как они выдерживают агрессивную среду при температуре до 50°C без размягчения. При использовании персульфата аммония ((NH₄)₂S₂O₈) или соляной кислоты с перекисью водорода (HCl + H₂O₂) предпочтительны эпоксидные или полиуретановые составы – они устойчивы к окислителям и не отслаиваются при длительном воздействии. Избегайте спиртовых лаков: они растворяются в кислых средах, оставляя незащищенные участки.
Толщина защитного слоя напрямую влияет на качество травления. Оптимальная толщина для ручного нанесения кистью или пером – 20–40 мкм. Слишком тонкий слой (менее 15 мкм) пропускает травитель, вызывая подтравливание дорожек, а чрезмерно толстый (более 60 мкм) затрудняет последующее удаление лака и может привести к коротким замыканиям из-за остатков между проводниками. Для контроля толщины используйте лаки с регулируемой вязкостью или разбавляйте их до нужной консистенции: например, нитроцеллюлозный лак разбавляется ацетоном в соотношении 1:1 для тонких линий и 2:1 для сплошных заливок.
Скорость высыхания лака определяет удобство работы и риск ошибок. Быстросохнущие составы (1–5 минут) удобны для мелких плат, но требуют оперативного исправления дефектов – например, лак на основе цианоакрилата («суперклей») схватывается за 30 секунд, но не подлежит корректировке. Лаки с временем высыхания 15–30 минут (акриловые, эпоксидные) позволяют наносить несколько слоев и исправлять огрехи, однако увеличивают общее время подготовки платы. Для ускорения сушки без потери качества используйте ИК-лампу с температурой 60–80°C – это сокращает время до 5–10 минут, не вызывая пузырей или трещин.
| Тип лака | Стойкость к травителям | Толщина слоя (мкм) | Время высыхания | Способ удаления |
|---|---|---|---|---|
| Нитроцеллюлозный | FeCl₃, щелочные растворы | 15–40 | 5–15 мин | Ацетон, спирт |
| Акриловый | (NH₄)₂S₂O₈, HCl + H₂O₂ | 20–50 | 15–30 мин | Растворитель 646, механическое снятие |
| Эпоксидный | Все типы, включая концентрированные кислоты | 30–60 | 2–4 часа (полная полимеризация) | Термическое удаление (200°C), пескоструй |
| Цианоакрилат | FeCl₃, слабые кислоты | 10–30 | 30 сек–2 мин | Ацетонитрил, механическое соскабливание |
Метод нанесения лака зависит от требуемой точности и масштаба производства. Для единичных плат с шириной дорожек 0,5 мм и более подходит ручное нанесение кистью или пером – используйте синтетические кисти с тонким ворсом (№0–2) и лаки с тиксотропными свойствами, предотвращающими растекание. Для серийного производства или плат с микродорожками (0,2 мм и менее) применяйте трафаретную печать или аэрограф с соплом 0,3–0,5 мм, регулируя давление воздуха в пределах 1,5–2,5 бар. При работе с аэрографом разбавляйте лак до вязкости 18–22 с по вискозиметру ВЗ-246 (диаметр сопла 4 мм) – это обеспечивает равномерное покрытие без подтеков.
Преимущества и недостатки использования трафаретной краски для печатных плат
Трафаретная краска – один из самых доступных и быстрых способов нанесения рисунка на заготовку печатной платы перед травлением. Её ключевые преимущества:
- Низкая стоимость: цена стандартной трафаретной краски (например, на основе нитроцеллюлозы или акрила) начинается от 200–300 рублей за 100 мл, что делает её экономически выгодной для мелкосерийного производства.
- Простота нанесения: не требует специального оборудования – достаточно трафарета, ракеля и сушки при комнатной температуре (15–30 минут) или ускоренной (5–10 минут при 60–80°C).
- Совместимость с разными основами: хорошо ложится на медь, алюминий, стеклотекстолит и даже керамику, если поверхность предварительно обезжирена ацетоном или изопропиловым спиртом.
- Устойчивость к хлориду железа и персульфату аммония: большинство красок выдерживают травление при температуре до 40°C без отслаивания, если толщина слоя составляет 20–40 мкм.
Однако у трафаретной краски есть существенные ограничения, которые могут критически повлиять на качество плат. Во-первых, разрешение рисунка редко превышает 0,3–0,5 мм – при попытке прорисовать дорожки тоньше краска растекается или забивает трафарет, что делает её непригодной для современных SMD-компонентов с шагом 0,5 мм и менее. Во-вторых, механическая прочность покрытия низкая: при неаккуратном обращении (царапины, изгибы) краска отслаивается, обнажая медь и приводя к браку. В-третьих, токсичность и запах – многие составы содержат толуол, ксилол или другие летучие органические соединения (ЛОС), требующие работы в вытяжном шкафу или на открытом воздухе.
Для минимизации недостатков рекомендуется:
- Использовать краски с высоким содержанием сухого остатка (не менее 60%) – например, EDAG PF 450 или Loctite 3525, которые дают более плотный слой и лучше сопротивляются травлению.
- Применять трафареты из нержавеющей стали толщиной 0,1–0,15 мм для дорожек шириной от 0,4 мм – полиэфирные или нейлоновые сетки не обеспечивают нужной точности.
- Сушить краску в два этапа: сначала при комнатной температуре 10–15 минут, затем 5–7 минут при 80°C – это снижает риск образования пузырей и улучшает адгезию.
- Избегать травления в хлориде железа при температуре выше 45°C – при перегреве краска может размягчиться и отслоиться даже при правильном нанесении.
Трафаретная краска оправдана для прототипов, учебных проектов и плат с крупными элементами, но для серийного производства с высокими требованиями к точности лучше рассмотреть фоторезист или лазерную гравировку.

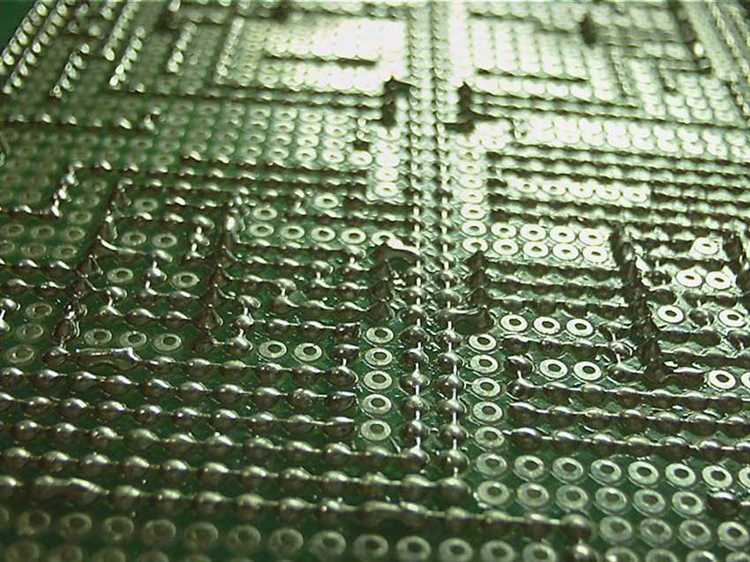

Техника нанесения дорожек с помощью фоторезиста и УФ-лампы
Фоторезист наносят на очищенную медную поверхность платы методом центрифугирования или распыления. Для жидких фоторезистов типа *AZ 4620* оптимальная толщина слоя – 5–10 мкм, что достигается при скорости вращения 1500–3000 об/мин в течение 30–60 секунд. Сухой пленочный фоторезист (*DuPont Riston*) наклеивают при температуре 105–110°C под давлением 0,3–0,5 МПа, используя ламинатор. Перед экспонированием плату выдерживают 15–30 минут в темноте для стабилизации слоя.
Для экспонирования применяют УФ-лампы с длиной волны 365–405 нм (например, *Philips TL-D 18W/08*). Время экспозиции зависит от мощности лампы и типа фоторезиста: для *AZ 4620* при расстоянии 10 см – 60–90 секунд, для *Riston* – 30–50 секунд. Недодержка приводит к неполному проявлению дорожек, передержка – к их размытию. Маску с рисунком дорожек плотно прижимают к плате стеклом или вакуумным прижимом, чтобы исключить зазоры.
Проявление проводят в растворе карбоната натрия (1–2% для *AZ 4620*) или хлорида натрия (0,8–1% для *Riston*) при температуре 20–25°C. Время проявления – 30–90 секунд до полного удаления незасвеченных участков. После проявления плату промывают дистиллированной водой и сушат сжатым воздухом. Критический момент – контроль под микроскопом: остатки фоторезиста на медных дорожках ухудшают травление, а перепроявление ведет к отслаиванию.
Травление выполняют в растворе хлорида железа (40–50 г/л) или персульфата аммония (200–250 г/л) при 40–50°C. Скорость травления для меди – 1–2 мкм/мин. После травления фоторезист удаляют ацетоном или специальными смывками (*AZ 400T*), избегая механического воздействия, чтобы не повредить тонкие дорожки. Для плат с шириной дорожек менее 0,2 мм рекомендуется использовать фоторезист с разрешением не ниже 50 мкм.
Ключевые факторы успеха: равномерность слоя фоторезиста, точность совмещения маски, стабильная температура проявления и травления. Для плат с высокой плотностью дорожек применяют двухслойные фоторезисты (*Shipley Eagle 2100*) или лазерное экспонирование с разрешением до 25 мкм. После удаления фоторезиста плату пассивируют в растворе серной кислоты (5%) для предотвращения окисления меди.

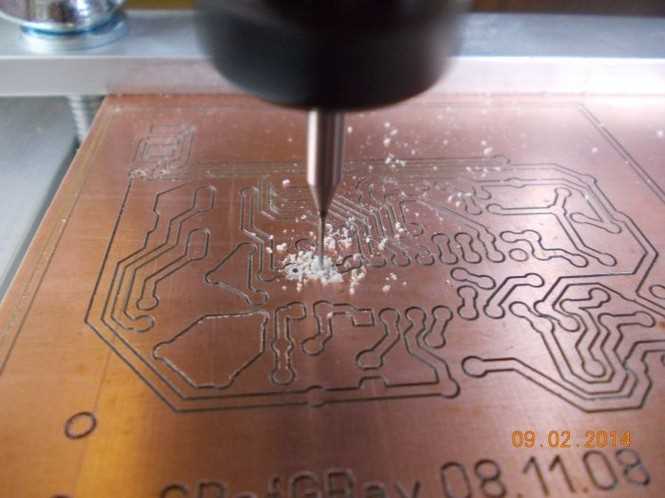

Сравнение стойкости разных материалов к хлорному железу и другим травителям
Хлорное железо (FeCl₃) – агрессивный травитель, разрушающий большинство неметаллических материалов за минуты. Лаковые покрытия на основе нитроцеллюлозы (например, цапонлак) выдерживают 5–10 минут при 40°C, но при 50°C время сокращается до 2–3 минут. Акриловые лаки (типа «Positiv 20») демонстрируют лучшую стойкость: 15–20 минут при 40°C, однако при повышении температуры до 60°C деградируют за 5–7 минут. Эпоксидные составы (например, «Epoxy Resist») – единственные, кто сохраняет целостность более 30 минут даже при 60°C, но требуют сушки не менее 12 часов.
Перманентные маркеры на спиртовой основе (Staedtler Lumocolor, Edding 400) теряют защитные свойства через 3–5 минут в FeCl₃ при комнатной температуре. Водные маркеры (например, Sharpie) смываются за 1–2 минуты. Для сравнения: сульфат меди (CuSO₄) действует медленнее – маркеры выдерживают 10–15 минут, но качество травления ухудшается из-за низкой скорости реакции. Перхлорэтиленовые травители (используемые для алюминия) разрушают все перечисленные материалы за 1–2 минуты, включая эпоксидные покрытия.
- Фоторезисты (сухие плёнки типа Riston, жидкие типа AZ 4620) – оптимальный выбор для точных плат. Сухие плёнки толщиной 38–50 мкм выдерживают FeCl₃ до 40 минут при 50°C, жидкие – 20–25 минут. Однако оба типа критичны к УФ-экспозиции: недодержка или передержка снижает стойкость на 30–50%. Для персульфатных травителей (например, (NH₄)₂S₂O₈) время защиты увеличивается на 15–20%.
- Термотрансферная бумага (для лазерных принтеров) – бюджетный вариант, но ненадёжный. В FeCl₃ при 30°C тонер отслаивается через 8–12 минут, при 40°C – через 4–6 минут. Добавление 5% соляной кислоты в травитель ускоряет разрушение до 2–3 минут. Для улучшения стойкости рекомендуется двойной слой тонера или фиксация лаком (цапонлак увеличивает время до 15–20 минут).
- Самоклеящиеся плёнки (виниловые, типа Oracal 631) – не подходят для FeCl₃: растворяются за 1–2 минуты. В персульфате аммония держатся 5–7 минут, но края плёнки отслаиваются, что приводит к подтравливанию дорожек. Единственное исключение – полиимидные плёнки (Kapton), выдерживающие FeCl₃ до 30 минут при 50°C, но их стоимость в 10 раз выше стандартных материалов.
Для травления в щелочных растворах (например, NaOH + CuCl₂) стойкость материалов меняется радикально. Акриловые лаки разрушаются за 3–5 минут, эпоксидные – за 10–12 минут. Фоторезисты сохраняют защитные свойства 25–30 минут, но требуют предварительной термообработки (120°C, 10 минут). Маркеры и тонер в щелочных травителях неэффективны: смываются за 1–2 минуты. Ключевой фактор – pH: при значениях выше 12 все органические материалы деградируют в 2–3 раза быстрее, чем в кислых средах.
Рекомендации по выбору материала зависят от условий травления. Для FeCl₃ при 40–50°C: фоторезисты (сухие плёнки) – лучший вариант по соотношению стойкость/точность; эпоксидные лаки – для одноразовых плат с низкими требованиями к разрешению. При использовании персульфатных травителей допустимы жидкие фоторезисты или двойной слой тонера с фиксацией. Для щелочных растворов – только фоторезисты с термообработкой. Избегайте маркеров и самоклеящихся плёнок: их стойкость недостаточна даже для прототипов.
Инструменты для точного рисования дорожек: рейсфедеры, шприцы, кисти
Рейсфедеры – классический инструмент для нанесения токопроводящих дорожек шириной от 0,1 до 2 мм. Металлические модели с регулируемым зазором (например, Staedtler Mars 745) обеспечивают стабильную толщину линии при работе с жидкими резистами или маркерами на основе серебряной пасты. Для плат с высокой плотностью монтажа подходят рейсфедеры с коническим наконечником, позволяющие рисовать под углом 45° без размазывания. Важно: перед использованием очищать рабочие кромки от засохшего материала ацетоном, иначе дорожки получатся рваными.
Шприцы с иглами калибра 22–30 G (внутренний диаметр 0,3–0,15 мм) применяют для нанесения паяльной маски или кислотостойких лаков. Преимущество – возможность дозировать материал с точностью до 0,01 мл, что критично при работе с дорогостоящими составами (например, UV-отверждаемыми резистами). Для равномерного нажима используют шприцевые пистолеты с регулировкой скорости подачи, такие как Nordson EFD 7012092. Иглы из нержавеющей стали выдерживают до 50 циклов без деформации, но требуют промывки изопропиловым спиртом после каждого использования.
Кисти из синтетического ворса (нейлон или полиэстер) диаметром 0–2 мм подходят для нанесения фоторезиста или трафаретной пасты на большие участки. Оптимальная длина ворса – 5–7 мм: короткий не держит форму, длинный разбрызгивает материал. Для микродорожек (менее 0,5 мм) используют кисти с косым срезом (например, Da Vinci Maestro 10/0), которые позволяют вести линию без «ступенек». После работы кисти промывают в растворителе, соответствующем типу резиста, и хранят в вертикальном положении, чтобы избежать деформации ворса.
