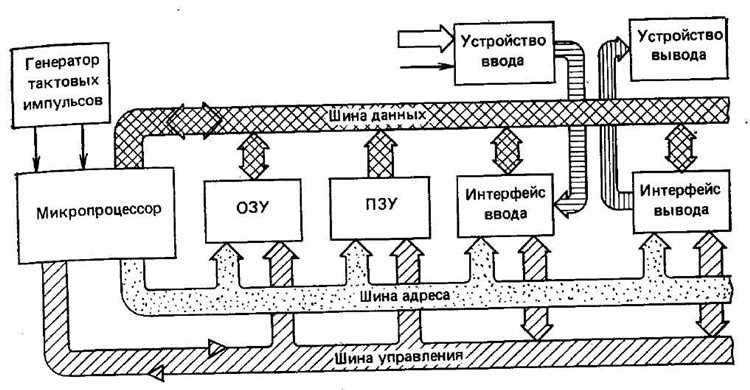

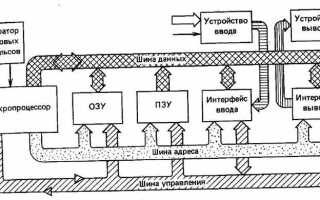

Что такое время цикла микропроцессорного контроллера

Время цикла контроллера – это интервал между последовательными выполнениями управляющей программы, измеряемый в миллисекундах. Для большинства промышленных контроллеров (PLC) стандартное значение составляет 10–100 мс, но в высокоскоростных приложениях, таких как управление сервоприводами или системами безопасности, требуется цикл в 1–5 мс. Превышение допустимого времени приводит к запаздыванию реакции на входные сигналы, что критично для процессов с жесткими временными рамками.

Например, в системах с обратной связью по положению (CNC-станки, роботы) задержка цикла на 20 мс может вызвать отклонение траектории на 0,5 мм при скорости движения 25 мм/с. Для минимизации ошибок используют контроллеры с аппаратной поддержкой детерминированного выполнения задач, такие как Siemens S7-1500 с технологией OPC UA PubSub или Beckhoff TwinCAT с режимом XAE, где время цикла фиксируется на уровне 1 мс.

Оптимизация времени цикла начинается с анализа структуры программы. Избегайте вложенных циклов и сложных вычислений в основном потоке – переносите их в фоновые задачи или специализированные модули. Так, замена алгоритма сортировки массива из 1000 элементов с пузырьковой на быструю сортировку сокращает время обработки с 15 до 2 мс. Для критичных участков используйте прерывания вместо опроса входов: например, реакция на аварийный сигнал через прерывание занимает 0,1 мс против 5–10 мс при циклическом опросе.

Мониторинг времени цикла должен быть непрерывным. Встроенные инструменты, такие как TIA Portal для Siemens или CODESYS, позволяют отслеживать минимальное, максимальное и среднее время выполнения с точностью до микросекунды. При превышении порога на 30% от номинального значения (например, 13 мс вместо 10 мс) система должна автоматически переключаться на резервный режим или генерировать предупреждение. Для распределенных систем синхронизируйте циклы контроллеров с точностью до 1 мкс с помощью протоколов PTP (IEEE 1588).

Выбор контроллера зависит от требований к времени цикла. Для задач с циклом <5 мс подходят устройства с многоядерными процессорами (например, Omron NJ501 с ядром Intel Atom) или FPGA-решения (National Instruments CompactRIO). В системах с переменной нагрузкой применяйте динамическое распределение задач: фоновые процессы (логирование, диагностика) выполняйте в паузах между основными циклами, снижая нагрузку на 40–60%.

Как измерить время цикла контроллера в реальных условиях

В реальных условиях избегайте измерений на холостом ходу – нагрузите контроллер типовыми задачами: обработкой прерываний, обменом по UART (115200 бод), ШИМ-генерацией (1 кГц). Для PLC-контроллеров Siemens S7-1200 используйте встроенный диагностический буфер или функцию «Cycle Time» в TIA Portal, которая показывает минимальное, максимальное и среднее время цикла за последние 1000 итераций. При работе с Arduino замерьте время выполнения функции loop() с помощью micros(): разница между двумя последовательными вызовами даст реальное время цикла с точностью до 4 мкс.

Сравните полученные значения с паспортными данными. Для контроллеров семейства AVR (ATmega328P) при тактовой частоте 16 МГц и оптимизации компилятора -O2 типовое время цикла составляет 1–5 мкс на простую операцию. Если измеренное время превышает ожидаемое более чем на 20%, проверьте приоритеты прерываний, задержки в драйверах периферии (например, SPI с низкой скоростью) и наличие блокирующих вызовов (delay(), printf()). В критичных приложениях используйте аппаратные таймеры для принудительного контроля времени цикла с генерацией прерывания при превышении заданного порога.

Цифровые интерфейсы (SPI, I2C, UART) вносят задержки, зависящие от тактовой частоты и протокола. SPI на 10 МГц передает 1 байт за ~0,8 мкс, но при работе с несколькими устройствами на шине время увеличивается из-за переключения CS-линий и задержек арбитража. I2C на 400 кГц требует ~25 мкс на байт, а при ошибках повторная передача удваивает время. Для снижения влияния рекомендуется:

• Использовать буферизацию данных и пакетную передачу вместо посимвольной.
• Выбирать микроконтроллеры с аппаратной поддержкой нескольких интерфейсов (например, STM32 с 6 SPI и 3 I2C).
• Применять FIFO-буферы для сглаживания пиковых нагрузок.

1. Заменяйте механические реле на твердотельные (время срабатывания <1 мкс).
2. Используйте аппаратные таймеры для генерации ШИМ вместо программных циклов.
3. Применяйте фильтрацию дребезга на уровне железа (RC-цепи) или ПО (гистерезис).

В распределенных системах сетевые задержки (Modbus RTU, Profibus) становятся доминирующим фактором. Например, Modbus RTU на 19200 бод передает 1 байт за ~0,5 мс, а запрос на 10 регистров занимает ~15 мс. При 10 устройствах на шине общее время опроса достигает 150 мс, что неприемлемо для циклов <50 мс. Решения:

• Переход на протоколы с меньшей задержкой (EtherCAT, время цикла <100 мкс).
• Оптимизация топологии сети (звезда вместо шины).
• Использование предварительной буферизации данных на стороне устройств.

Программные задержки, связанные с обработкой I/O, часто недооцениваются. Например, чтение 16-канального АЦП с усреднением 10 выборок требует ~1,6 мс (при 100 мкс на канал), а запись в EEPROM – до 5 мс. В системах реального времени такие операции должны выполняться асинхронно или в отдельных потоках с приоритетами. Для RTOS рекомендуется:

• Выделять задачи I/O в отдельные потоки с низким приоритетом.
• Использовать механизмы синхронизации (семафоры, очереди) для минимизации блокировок.
• Применять кэширование данных, чтобы избежать повторных обращений к медленной периферии.

Мониторинг задержек I/O должен быть частью диагностики контроллера. Встраиваемые системы с поддержкой трассировки (например, ARM CoreSight) позволяют измерять время выполнения операций с точностью до такта процессора. Для самодельных решений можно использовать аппаратные таймеры: запускать их перед операцией I/O и останавливать после завершения. Пороговые значения задержек следует задавать на этапе проектирования, например:

• Максимальная задержка АЦП – 20% от времени цикла.
• Сетевые задержки – не более 30% от периода обновления данных.

Превышение этих значений сигнализирует о необходимости оптимизации или пересмотра архитектуры.

Методы оптимизации кода для сокращения времени выполнения цикла

Минимизация времени цикла контроллера начинается с анализа критических участков кода. Используйте профилировщики, такие как *perf* для Linux или *Tracealyzer* для RTOS, чтобы выявить функции с наибольшей задержкой. Замените динамическое выделение памяти на статическое – например, массивы фиксированного размера вместо *malloc()* сокращают накладные расходы на 30–50%. Оптимизируйте алгоритмы: замена пузырьковой сортировки на быструю (*O(n log n)* вместо *O(n²)*) снижает время выполнения в 10–100 раз при больших объемах данных. Для встраиваемых систем критически важно избегать рекурсии – замените её итеративными реализациями, чтобы исключить риск переполнения стека и ускорить выполнение на 15–25%.

На уровне компиляции применяйте флаги оптимизации: *-O3* для GCC генерирует код с инлайнингом функций и развертыванием циклов, что ускоряет выполнение на 20–40%. Используйте аппаратные возможности контроллера: например, на STM32 задействуйте DMA для передачи данных без участия CPU, освобождая до 80% процессорного времени. Для периодических задач переходите на фиксированный шаг вычислений вместо плавающего – это устраняет накопление ошибок и позволяет использовать целочисленную арифметику, которая на 30% быстрее операций с плавающей точкой. Отключайте неиспользуемые периферийные модули через регистры RCC, снижая энергопотребление и устраняя ненужные прерывания.

Сравнение времени цикла в разных типах контроллеров: PLC, микроконтроллеры, промышленные ПК

Время цикла контроллера определяет его способность обрабатывать задачи в реальном времени. PLC (программируемые логические контроллеры) оптимизированы для промышленных задач с предсказуемыми циклами. Типичные значения для современных PLC, таких как Siemens S7-1500 или Allen-Bradley ControlLogix, составляют 1–10 мс, но могут снижаться до 100 мкс в высокопроизводительных моделях с аппаратным ускорением. Задержки зависят от сложности программы, количества входов/выходов и используемых коммуникационных протоколов (PROFINET, EtherCAT). Для задач с жесткими временными требованиями (например, управление сервоприводами) критично выбирать PLC с поддержкой детерминированных сетей и приоритизацией задач.

Микроконтроллеры (MCU) обеспечивают минимальное время цикла за счет аппаратной простоты и отсутствия операционной системы. Например, STM32 с ядром Cortex-M4 (180 МГц) выполняет цикл за 1–50 мкс, а специализированные решения на базе FPGA – за наносекунды. Однако производительность зависит от тактовой частоты, архитектуры (ARM, AVR, RISC-V) и эффективности кода. Для задач с высокой частотой дискретизации (АЦП, ШИМ) рекомендуется использовать MCU с аппаратными таймерами и DMA, чтобы разгрузить ядро. Основной недостаток – ограниченная масштабируемость и сложность интеграции с промышленными протоколами.

Промышленные ПК (IPC) работают под управлением ОС реального времени (RTOS) или Windows с расширениями реального времени (например, TwinCAT). Время цикла здесь варьируется от 50 мкс (с RTOS, как QNX или VxWorks) до 10–100 мс (на стандартной Windows). IPC подходят для сложных алгоритмов (машинное зрение, предиктивная аналитика), но требуют тщательной настройки: отключения фоновых процессов, использования приоритетов потоков и аппаратных прерываний. Для критичных задач рекомендуется выделять отдельные ядра процессора под RTOS и избегать виртуализации, которая увеличивает джиттер.

Выбор контроллера зависит от требований к детерминизму и сложности задачи. Для дискретного управления (реле, клапаны) с циклами 1–10 мс достаточно PLC. Если нужна обработка сигналов с частотой 10 кГц и выше, лучше использовать MCU с аппаратными ускорителями. IPC оправданы при необходимости интеграции с базами данных, облачными сервисами или сложными алгоритмами, где время цикла не критично, но важна гибкость. При проектировании системы следует учитывать не только номинальное время цикла, но и его стабильность: джиттер в PLC обычно не превышает 1%, в MCU – 0,1%, а в IPC на Windows может достигать 10–20% без дополнительной оптимизации.

Оптимизация времени цикла требует комплексного подхода. В PLC эффективнее использовать структурированный текст (ST) вместо лестничной логики (LAD) для сложных вычислений. В MCU критично минимизировать прерывания и использовать компиляторы с оптимизацией по скорости (например, -O3 в GCC). Для IPC рекомендуется применять изолированные ядра, аппаратные таймеры и библиотеки реального времени (например, Xenomai). Во всех случаях важно тестировать систему под нагрузкой: реальное время цикла может отличаться от паспортных данных на 30–50% из-за накладных расходов на коммуникацию и синхронизацию.

Роль тактовой частоты процессора в определении времени цикла

Тактовая частота процессора (измеряется в Гц или МГц) напрямую влияет на минимальное время выполнения одной инструкции контроллером. Например, процессор с частотой 16 МГц выполняет один такт за 62,5 нс, а при 100 МГц – за 10 нс. Однако реальное время цикла зависит не только от тактовой частоты, но и от архитектуры ядра (например, AVR требует 1–4 тактов на инструкцию, ARM Cortex-M – 1–3 такта). Для расчета базового времени цикла используйте формулу:

T_цикла = (Количество_инструкций × Среднее_число_тактов_на_инструкцию) / Тактовая_частота.

При проектировании систем с жесткими временными ограничениями (например, управление шаговыми двигателями с частотой 10 кГц) выбирайте процессоры с тактовой частотой не менее 80 МГц и оптимизированной архитектурой (например, Cortex-M4 с FPU).

• Для контроллеров с низкой тактовой частотой (8–20 МГц) критически важно минимизировать количество инструкций в цикле: используйте ассемблерные вставки для критических участков кода, отключайте ненужные прерывания и применяйте компиляторы с высокой степенью оптимизации (например, GCC с флагом -O3).
• При частотах выше 100 МГц учитывайте задержки доступа к памяти: кэш-память первого уровня (L1) сокращает время выполнения на 30–50%, но при отсутствии кэша (как в большинстве микроконтроллеров) используйте встроенную Flash-память с нулевым временем ожидания (zero-wait-state) или перемещайте критические данные в RAM.
• Для систем реального времени (RTOS) тактовая частота определяет минимальный квант времени планировщика: при 100 МГц и 1000 тактах на переключение контекста минимальный квант составит 10 мкс. Увеличение частоты до 200 МГц сокращает его до 5 мкс, но требует пересмотра приоритетов задач и тайм-аутов.

Как задачи с разными приоритетами влияют на время цикла контроллера

Время цикла контроллера напрямую зависит от распределения задач по приоритетам. Высокоприоритетные процессы, такие как обработка аварийных сигналов или критические алгоритмы управления, прерывают выполнение низкоприоритетных задач, увеличивая общее время цикла. Например, если контроллер тратит 2 мс на фоновую диагностику, но приоритетное прерывание требует 0,5 мс, реальное время цикла вырастет до 2,5 мс. При этом задержка низкоприоритетных задач может достигать десятков миллисекунд, если высокоприоритетные процессы следуют друг за другом.

Оптимизация приоритетов снижает вариативность времени цикла. В системах с жесткими временными ограничениями (например, в станках с ЧПУ) разброс не должен превышать 10% от номинального значения. Если высокоприоритетная задача выполняется дольше расчетного времени, это приводит к пропуску тактов или сбоям в синхронизации. Рекомендуется ограничивать долю высокоприоритетных задач до 30% от общего времени цикла, чтобы сохранить предсказуемость работы.

Низкоприоритетные задачи, такие как логгирование или обновление интерфейса, должны быть реализованы с учетом возможности прерывания. Их выполнение следует разбивать на короткие сегменты (не более 1–2 мс), чтобы минимизировать задержки для критически важных процессов. В противном случае накопление невыполненных низкоприоритетных операций может вызвать переполнение буферов или потерю данных. Для этого используют механизмы разделения задач на подзадачи или кооперативную многозадачность.

В системах реального времени приоритеты задач часто назначаются на основе алгоритмов Rate Monotonic или Deadline Monotonic. Первый назначает более высокий приоритет задачам с меньшим периодом выполнения, второй – с более жесткими дедлайнами. Например, задача с периодом 10 мс получит приоритет выше, чем задача с периодом 50 мс, даже если последняя важнее для функциональности системы. Нарушение этого принципа приводит к инверсии приоритетов, когда низкоприоритетная задача блокирует высокоприоритетную, увеличивая время цикла на порядок.

Для контроля влияния приоритетов на время цикла используют инструменты трассировки, такие как Tracealyzer или Percepio. Они позволяют фиксировать задержки выполнения задач с точностью до микросекунд и выявлять узкие места. Например, если задача с приоритетом 5 постоянно блокируется задачей с приоритетом 3, это указывает на необходимость пересмотра приоритетов или оптимизации кода. В критичных системах рекомендуется резервировать до 20% времени цикла на непредвиденные задержки, связанные с прерываниями.

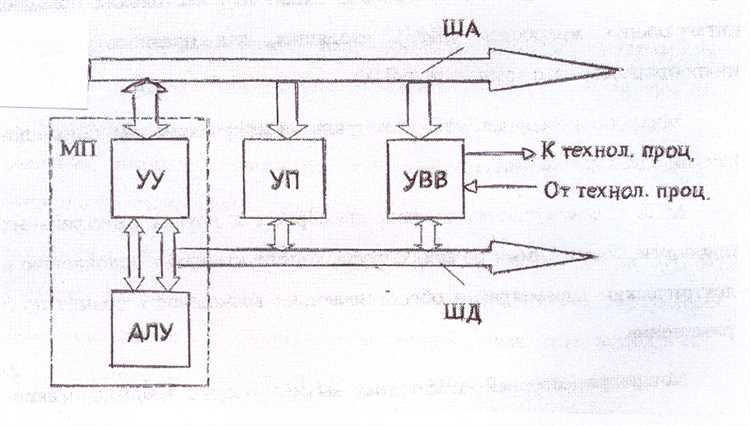

Практическое использование таймеров для контроля времени цикла

Таймеры в контроллерах – не просто инструмент отсчёта, а механизм точной синхронизации задач. В системах с жёсткими временными ограничениями, например, в приводах станков с ЧПУ, отклонение цикла на 100 мкс может привести к браку. Для контроля используют аппаратные таймеры микроконтроллеров (TIM в STM32, TC в AVR) с разрешением до 1 нс, что позволяет фиксировать даже минимальные задержки.

В реальных приложениях таймеры применяют для двух целей: измерения фактического времени выполнения цикла и его принудительного ограничения. Например, в контроллере робота-манипулятора цикл обработки данных с энкодеров не должен превышать 2 мс. Для этого запускают таймер в начале цикла, а по его завершении сравнивают счётчик с эталонным значением. Если превышение обнаружено, система переключается на резервный алгоритм с упрощённой логикой.

Ошибки в настройке таймеров часто приводят к неочевидным сбоям. Так, при использовании программных таймеров (например, HAL_GetTick() в STM32) на частоте 1 кГц разрешение составляет 1 мс, что недостаточно для циклов короче 5 мс. В таких случаях переходят на аппаратные таймеры с предделителем, настроенным на базовую частоту процессора. Для STM32F4 с тактовой частотой 168 МГц и предделителем 168 таймер будет инкрементироваться каждые 1 мкс.

Контроль времени цикла через таймеры требует учёта накладных расходов. Каждый вызов функции чтения таймера (например, __HAL_TIM_GET_COUNTER()) занимает 5–10 тактов процессора. В высокочастотных циклах (10 кГц и выше) это может искажать результаты. Решение – использовать DMA для автоматической записи значений таймера в память без участия CPU, как реализовано в библиотеке STM32Cube для режима «Input Capture».

В распределённых системах таймеры синхронизируют через протоколы реального времени. Например, в CANopen для этого используют объект SYNC с периодом 1–100 мс. Контроллеры-ведомые запускают свои циклы по фронту SYNC, а ведущий контролирует время отклика. Если ведомый не успевает завершить цикл до следующего SYNC, фиксируется ошибка и активируется механизм восстановления (например, сброс задачи).

Для диагностики превышений времени цикла применяют кольцевые буферы. В них записывают метки времени начала и конца каждого цикла, а также флаги ошибок. При анализе логов выявляют закономерности: например, задержки каждые 100 мс могут указывать на конфликт с обработчиком прерываний системного таймера. В промышленных контроллерах (Siemens S7-1200) такие буферы реализованы в виде встроенных диагностических функций с глубиной записи до 1000 событий.

Оптимизация времени цикла через таймеры начинается с профилирования. В Keil MDK для ARM-контроллеров используют инструмент Event Recorder, который показывает распределение времени между задачами с точностью до такта. Если 30% цикла занимает обработка данных с АЦП, переходят на DMA или увеличивают частоту дискретизации. В критичных приложениях (медицинские устройства) оставляют запас в 20–30% от расчётного времени цикла для непредвиденных задержек.

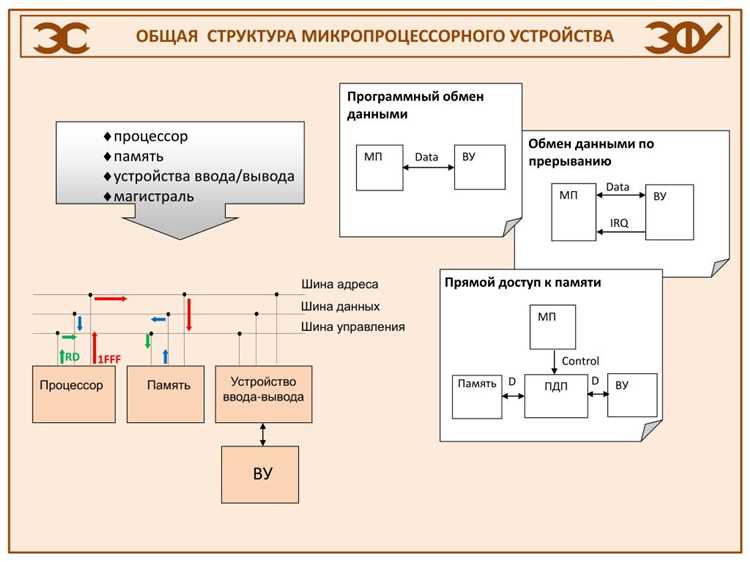

Типичные ошибки при настройке времени цикла и способы их устранения

Одна из распространённых ошибок – установка слишком малого времени цикла без учёта реальной нагрузки на контроллер. Например, при значении 1 мс контроллер может не успевать обрабатывать задачи с высокой вычислительной сложностью, что приводит к пропуску тактов или зависаниям. Решение: провести профилирование кода с помощью инструментов вроде TwinCAT Scope или CODESYS Profiler, определить фактическое время выполнения задач и установить цикл с запасом в 20–30% от максимальной нагрузки. Для типовых приложений в промышленной автоматике оптимальным считается диапазон 5–20 мс.

Игнорирование приоритетов задач – вторая критическая ошибка. Если высокоприоритетная задача (например, обработка аварийных сигналов) запускается в том же цикле, что и фоновые процессы, её выполнение может задерживаться. В системах на базе PLCopen или IEC 61131-3 необходимо разделять задачи по приоритетам: критические процессы – в цикл с фиксированным временем (например, 1 мс), менее важные – в более длинные циклы (50–100 мс). Для проверки используйте инструменты мониторинга очередей задач, такие как Task Monitor в CODESYS.

Неправильная синхронизация с внешними устройствами часто приводит к рассинхрону данных. Если время цикла контроллера не согласовано с периодом обновления данных от датчиков или приводов, возникают ошибки дискретизации. Например, при работе с энкодером с частотой 1 кГц цикл контроллера должен быть не менее 0,5 мс, иначе часть импульсов будет потеряна. Решение: использовать аппаратные триггеры или механизмы синхронизации, такие как PROFINET IRT или EtherCAT Distributed Clocks, для точного выравнивания циклов.

Завышение времени цикла без необходимости снижает отзывчивость системы. В задачах позиционирования или управления движением цикл в 100 мс может привести к заметным задержкам в реакции на команды. Для таких приложений рекомендуется использовать специализированные контроллеры с поддержкой motion control (например, Beckhoff TwinCAT NC), где цикл может быть настроен на уровне 250–500 мкс. Перед увеличением времени цикла проверьте, не вызвано ли замедление неэффективным кодом – оптимизируйте алгоритмы или перераспределите нагрузку на дополнительные ядра процессора.

Отсутствие резервирования времени на обработку исключений – ошибка, которая проявляется только в критических ситуациях. Если цикл настроен «впритык» к максимальному времени выполнения задач, любая непредвиденная задержка (например, прерывание от ОС или сбой в коммуникации) приведёт к сбою. В системах с жёсткими требованиями к надёжности (например, в энергетике) оставляйте резерв не менее 10–15% от времени цикла. Для диагностики используйте логгирование событий с временными метками и анализируйте пиковые нагрузки с помощью Wireshark для сетевых задержек или PerfMon для системных ресурсов.

Влияние сетевых протоколов на стабильность времени цикла

Время цикла контроллера напрямую зависит от задержек, вносимых сетевыми протоколами. Протоколы реального времени, такие как PROFINET IRT или EtherCAT, обеспечивают детерминированную передачу данных с задержками менее 1 мкс на узел. В отличие от них, стандартный Ethernet (TCP/IP) может вносить непредсказуемые задержки до 100 мс из-за коллизий, буферизации и обработки пакетов на уровне ОС. Для систем с циклом менее 10 мс критично использовать протоколы с поддержкой синхронизации времени (например, IEEE 1588 PTP), чтобы минимизировать джиттер.

Применение протоколов с механизмами QoS (Quality of Service) позволяет приоритизировать критические пакеты. Например, в PROFINET RT трафик управления имеет высший приоритет, что сокращает время ожидания в очередях до 10–50 мкс. В сетях с высокой загрузкой (более 70%) протоколы без QoS, такие как Modbus TCP, могут увеличивать время цикла на 30–50% из-за задержек повторной передачи потерянных пакетов. Рекомендуется сегментировать сеть с помощью коммутаторов с поддержкой VLAN и приоритезации трафика.

Сетевые топологии влияют на стабильность цикла не меньше, чем сам протокол. Кольцевая топология в EtherCAT обеспечивает резервирование и минимальные задержки за счет одновременной обработки пакетов всеми устройствами. В линейной топологии (например, CANopen) задержки растут пропорционально числу узлов: каждый дополнительный узел добавляет 5–20 мкс. Для систем с жесткими требованиями к времени цикла (менее 1 мс) оптимальна топология «звезда» с выделенным мастер-устройством и минимальным числом промежуточных узлов.

Настройка тайм-аутов и размеров буферов в протоколах существенно влияет на стабильность. В Modbus RTU увеличение тайм-аута с 100 мс до 500 мс снижает вероятность потери пакетов, но увеличивает время цикла на 20–40%. В PROFINET рекомендуется ограничивать размер пакетов до 1400 байт, чтобы избежать фрагментации и дополнительных задержек на уровне стека TCP/IP. Для сетей с низкой пропускной способностью (например, RS-485) критично отключать механизмы повторной передачи, если приложение допускает потерю отдельных пакетов.

Мониторинг сетевых метрик – единственный способ выявить источники нестабильности. Инструменты вроде Wireshark или специализированные анализаторы PROFINET (например, Softing PROFINET Commander) позволяют измерять джиттер, потери пакетов и задержки на каждом узле. Для систем с циклом менее 5 мс рекомендуется использовать аппаратные анализаторы с разрешением 10 нс, так как программные средства вносят собственные задержки. Регулярная проверка сетевой инфраструктуры (кабели, разъемы, коммутаторы) снижает риск внезапных скачков времени цикла на 60–80%.
