Диод параллельно катушке реле для чего

Катушка реле – это индуктивный элемент, который при отключении питания генерирует импульс напряжения обратной полярности. Этот эффект, известный как ЭДС самоиндукции, может достигать значений в 10–100 раз превышающих номинальное напряжение питания. Например, при отключении катушки реле на 12 В амплитуда всплеска может составлять 100–1200 В, что приводит к пробою изоляции, повреждению ключевых элементов (транзисторов, микросхем) или ложному срабатыванию соседних цепей.

Диод, подключенный параллельно катушке реле в обратном направлении (анодом к минусу питания), выполняет функцию гасящего элемента. При нормальной работе он заперт и не влияет на цепь. В момент отключения питания диод открывается под действием ЭДС самоиндукции, замыкая ток через себя. Это снижает амплитуду всплеска до уровня 0,7–1,2 В (прямое падение напряжения на диоде) и защищает схему от перенапряжений.

Выбор диода зависит от параметров катушки. Для реле с током срабатывания 50–200 мА подойдут маломощные диоды типа 1N4007 (1 А, 1000 В) или 1N4148 (200 мА, 100 В). Для мощных реле (ток катушки 0,5–2 А) используют диоды с большим током, например 1N5408 (3 А, 1000 В). Важно учитывать время восстановления диода: для высокочастотных схем (например, ШИМ-управление реле) предпочтительны быстродействующие диоды типа UF4007 (75 нс) или BYV26C (30 нс).

Неправильное подключение диода (прямая полярность) приведет к короткому замыканию при подаче питания. Также недопустимо использовать диоды с недостаточным обратным напряжением: при всплеске ЭДС они могут выйти из строя. В схемах с высокими требованиями к надежности вместо диода применяют варисторы или RC-цепочки, но для большинства применений диод остается оптимальным решением по соотношению цена/эффективность.

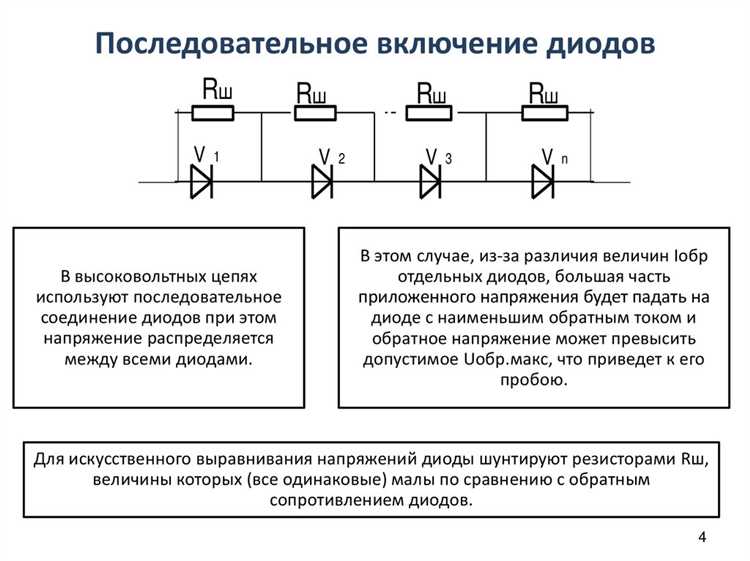

Как возникает ЭДС самоиндукции в катушке реле при отключении питания

Согласно закону Фарадея, изменение магнитного потока через контур порождает ЭДС, направленную так, чтобы противодействовать этому изменению. В момент отключения питания скорость спада тока dI/dt достигает экстремальных значений, что приводит к возникновению высоковольтного импульса. Для типовых реле с индуктивностью 50–500 мГн и током 50–200 мА амплитуда ЭДС может превышать 1000 В, даже если напряжение питания составляло всего 12–24 В.

Направление ЭДС самоиндукции определяется правилом Ленца: она всегда стремится поддержать прежнее направление тока. Если до отключения ток протекал от плюса к минусу через катушку, то после размыкания контактов ЭДС создаёт напряжение обратной полярности, пытаясь «продлить» существование тока. Это явление критично для полупроводниковых ключей (транзисторов, MOSFET), которые могут выйти из строя из-за превышения допустимого напряжения V_DS или V_CE.

Длительность импульса ЭДС зависит от паразитных параметров цепи: ёмкости монтажа, сопротивления контактов и индуктивности рассеяния. В реальных схемах время спада тока до нуля составляет 1–10 мкс, а пиковое напряжение может сохраняться на уровне сотен вольт в течение 0.1–1 мкс. Для защиты от пробоя рекомендуется использовать диоды с временем восстановления <50 нс (например, 1N4007 для низкочастотных схем или UF4007 для высокоскоростных).

В катушках с ферромагнитным сердечником эффект усиливается из-за гистерезиса материала. При резком спаде тока сердечник стремится сохранить намагниченность, что приводит к дополнительному всплеску ЭДС. Для минимизации этого эффекта применяют сердечники с низкой коэрцитивной силой или добавляют демпфирующие резисторы параллельно катушке, рассеивающие энергию в виде тепла.

Измерение ЭДС самоиндукции требует осциллографа с полосой пропускания >100 МГц и пробника с высоким входным сопротивлением (>10 МОм). При подключении пробника напрямую к катушке без защитного диода возможен пробой входных цепей осциллографа. Для безопасного измерения используют делитель напряжения на резисторах или специализированные пробники с встроенной защитой.

В схемах с импульсным управлением реле (например, ШИМ) ЭДС самоиндукции возникает не только при полном отключении, но и на каждом фронте спада управляющего сигнала. Это приводит к дополнительным потерям энергии и нагреву ключевых элементов. Для таких случаев рекомендуется применять TVS-диоды или варисторы, способные поглощать повторяющиеся импульсы без деградации.

Почему обратный выброс напряжения повреждает электронные компоненты схемы

Катушка реле или любого индуктивного элемента накапливает энергию в магнитном поле при протекании тока. При резком размыкании цепи эта энергия высвобождается в виде импульса напряжения противоположной полярности – обратного выброса. Его амплитуда может превышать номинальное напряжение питания в 10–20 раз, достигая сотен вольт даже в низковольтных цепях (например, 12 В). Такие всплески разрушают полупроводниковые структуры транзисторов, микросхем и диодов, вызывая пробой p-n-переходов или тепловой перегрев.

Основные механизмы повреждения:

• Пробой оксидного слоя в MOSFET-транзисторах. Тонкий диэлектрик затвора (толщиной 10–100 нм) не выдерживает напряжений свыше 20–30 В, что приводит к необратимому короткому замыканию.
• Лавинный пробой биполярных транзисторов и диодов. При превышении предельного напряжения коллектор-эмиттер (V_CEO) или обратного напряжения диода (V_R) возникает неконтролируемый ток, разрушающий кристаллическую решетку.
• Электромиграция в металлизации микросхем. Высокие импульсные токи вызывают перенос атомов металла, приводя к обрывам дорожек или коротким замыканиям.

Особую опасность представляют выбросы в цепях с высокой индуктивностью (например, электродвигатели, соленоиды). Здесь энергия выброса пропорциональна квадрату тока и индуктивности: E = 0.5 × L × I². Для катушки с L = 1 Гн и током 1 А энергия составит 0.5 Дж – достаточно, чтобы прожечь дорожку на печатной плате или вывести из строя драйвер.

Методы защиты зависят от типа схемы:

1. Для низковольтных цепей (до 30 В) достаточно диода Шоттки параллельно катушке. Его малое прямое падение (0.2–0.4 В) эффективно гасит выброс, но увеличивает время отпускания реле на 5–20 мс.
2. В высоковольтных системах (200 В и выше) используют варисторы или TVS-диоды. Варисторы поглощают энергию за счет нелинейного сопротивления, TVS-диоды – за счет лавинного пробоя с рассеиванием мощности до 1.5 кВт в импульсе.
3. Для прецизионных аналоговых схем применяют RC-цепочки (например, 10 Ом + 0.1 мкФ), которые демпфируют выброс, но могут влиять на быстродействие.

При выборе компонентов защиты учитывайте не только амплитуду выброса, но и его длительность. Например, TVS-диод должен иметь пиковый ток I_PP, превышающий максимальный ток катушки в 2–3 раза. Для реле с током 100 мА подойдет диод с I_PP ≥ 300 мА. Игнорирование этих параметров приведет к ложным срабатываниям защиты или ее преждевременному выходу из строя.

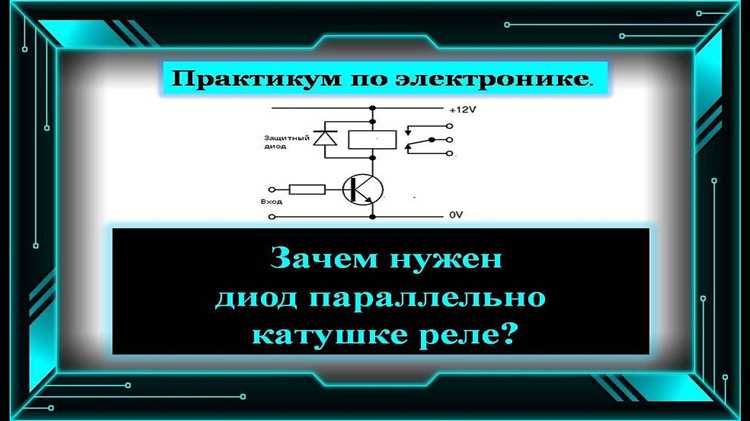

Какую роль выполняет диод в подавлении импульсных перенапряжений

При отключении катушки реле в обмотке возникает ЭДС самоиндукции, достигающая значений в 10–20 раз выше номинального напряжения питания. Например, для реле с рабочим напряжением 12 В импульсное перенапряжение может превышать 200 В. Диод, установленный параллельно катушке в обратном направлении (анодом к минусу питания), шунтирует этот всплеск, замыкая ток через себя. Это предотвращает повреждение коммутирующих элементов: транзисторов, микроконтроллеров или механических контактов.

Эффективность подавления зависит от времени срабатывания диода. Для стандартных кремниевых диодов (например, 1N4007) время восстановления составляет около 30 мкс, что достаточно для большинства реле с индуктивностью до 1 Гн. В высокочастотных схемах или при использовании быстродействующих ключей (MOSFET) рекомендуется применять диоды Шоттки (1N5819, SB560) с временем восстановления менее 10 нс. Они снижают амплитуду перенапряжения на 30–50% по сравнению с обычными диодами.

• Типовые параметры диодов для защиты реле:
  • Максимальное обратное напряжение: не менее 1,5×Uпит (для 12 В – 20 В и выше).
  • Прямой ток: не менее 1,2×Iкатушки (для реле с током 100 мА – 120 мА).
  • Температурный диапазон: от −40°C до +125°C для промышленных применений.
• Ошибки при выборе диода:
  • Использование диодов с низким обратным напряжением (например, 1N4148 на 75 В в цепи 24 В).
  • Игнорирование тока утечки диода Шоттки (может достигать 1 мА при +85°C).
  • Установка диода в прямом направлении – приводит к короткому замыканию.

В схемах с высокой частотой коммутации (свыше 1 кГц) диод может не успевать восстанавливаться, что вызывает дополнительные потери мощности. В таких случаях параллельно диоду подключают RC-цепочку (например, 10 Ом + 0,1 мкФ) или варистор на напряжение 1,5×Uпит. Для реле с током катушки более 500 мА рекомендуется использовать TVS-диоды (P6KE20A), которые ограничивают перенапряжение на уровне 20–30 В независимо от скорости нарастания тока.

Как правильно выбрать тип и параметры диода для защиты катушки реле

Ток диода должен соответствовать току катушки реле. Стандартные реле потребляют 20–100 мА, поэтому подойдут диоды с прямым током 1 А, например, 1N400x или 1N540x. Для мощных реле с током катушки свыше 200 мА выбирайте диоды на 3 А и более, такие как SR360 или SB560. Учитывайте импульсный характер тока при коммутации: диод должен выдерживать кратковременные перегрузки, превышающие номинальный ток катушки в 5–10 раз. Для точного расчета используйте datasheet реле и диода, сравнивая параметры *IF(AV)* и *IFSM*.

Тип диода определяет скорость реакции на выброс ЭДС. Стандартные выпрямительные диоды (1N400x) подходят для большинства случаев, но их время восстановления (*trr*) составляет 2–5 мкс, что может быть критично в высокочастотных схемах. Для быстродействующих реле или схем с частыми переключениями используйте диоды Шоттки (например, 1N5819) с *trr* менее 10 нс или быстровосстанавливающиеся диоды (UF4007, *trr* ~75 нс). Диоды Шоттки также предпочтительны в низковольтных цепях (5 В и ниже) из-за меньшего прямого падения напряжения (~0,3 В против ~0,7 В у кремниевых диодов).

В каких случаях диод нельзя устанавливать параллельно катушке реле

Диод параллельно катушке реле противопоказан в схемах с высокочастотным переключением, где время срабатывания критично. Например, в импульсных источниках питания с частотой свыше 10 кГц обратный диод замедляет размагничивание катушки из-за времени восстановления (trr). Для диода 1N4007 trr составляет около 30 мкс, что при частоте 20 кГц (период 50 мкс) приводит к неполному разряду индуктивности и накоплению энергии. Результат – снижение КПД и перегрев реле. В таких случаях используют быстродействующие диоды Шоттки (например, 1N5819 с trr < 10 нс) или снабберные цепи с резистором и конденсатором.

В цепях с биполярными транзисторами в качестве ключей диод может вызвать сквозные токи. При выключении транзистора индуктивный выброс открывает диод, создавая путь для тока через коллектор-эмиттер. Для транзисторов с низким напряжением насыщения (например, 2N2222 с Vce(sat) = 0,3 В) это приводит к кратковременному короткому замыканию и росту рассеиваемой мощности. Альтернатива – использование MOSFET с внутренним диодом или внешний TVS-диод с более высоким напряжением пробоя, чем рабочее напряжение схемы.

Диод исключается в схемах с реверсивным током через катушку, например, в мостовых драйверах двигателей. При смене полярности питания диод становится проводящим в прямом направлении, закорачивая цепь и вызывая броски тока до 10–20 А. Это разрушает ключевые элементы (транзисторы, драйверы) и приводит к ложным срабатываниям. Вместо диода применяют варисторы или двунаправленные TVS-диоды (например, P6KE200CA), рассчитанные на импульсные токи до 100 А.

В системах с гальванической развязкой через оптроны или трансформаторы диод блокирует передачу сигнала обратной полярности. Например, в схемах с обратной связью по току катушки диод шунтирует отрицательную полуволну, искажая данные. Для корректной работы используют резистивно-диодные цепи с разделением сигналов или активные выпрямители на операционных усилителях (например, LM358), обеспечивающие линейную передачу без потерь.

При работе с реле на сверхнизких напряжениях (менее 3 В) падение напряжения на диоде (0,6–0,7 В для кремниевых) становится критичным. Например, для реле с током срабатывания 50 мА и сопротивлением катушки 40 Ом минимальное напряжение питания составляет 2 В. Установка диода снижает эффективное напряжение до 1,3–1,4 В, что недостаточно для удержания якоря. Решение – применение германиевых диодов (например, 1N34A с Vf = 0,3 В) или полное исключение защитных элементов с заменой на токоограничивающие резисторы.
