Термостат на ВАЗ 2114 находится в корпусе, соединённом с верхним патрубком системы охлаждения. Его местоположение – правая часть двигателя (по ходу движения), рядом с выпускным коллектором. Корпус термостата крепится к головке блока цилиндров тремя болтами на 10 и подключён к двум патрубкам: от радиатора и от помпы. Для доступа к нему потребуется снять декоративную крышку двигателя и частично демонтировать воздушный фильтр, если он мешает.
Основные ориентиры для поиска: генератор (термостат расположен ниже и правее), расширительный бачок (находится выше, но на одной линии с корпусом термостата) и датчик температуры охлаждающей жидкости (вмонтирован в корпус термостата или рядом с ним). На 8-клапанных моторах (1.5 и 1.6 л) корпус термостата имеет характерную форму с выступающим фланцем, на 16-клапанных (1.6 л) – более компактный, но с аналогичным расположением.
Перед началом работ слейте охлаждающую жидкость через нижний патрубок радиатора или кран на блоке цилиндров. Отсоедините патрубки от корпуса термостата, предварительно ослабив хомуты. При демонтаже обратите внимание на прокладку – она часто прилипает к головке блока. Замените её на новую (артикул 2108-1306030-01) при установке, чтобы избежать утечек. Проверьте термостат на работоспособность, погрузив его в горячую воду: при температуре 85–89°C клапан должен открыться.
Если термостат неисправен, двигатель будет перегреваться или долго прогреваться. На ВАЗ 2114 чаще всего выходит из строя термоэлемент (восковый наполнитель), реже – заклинивает клапан. При замене используйте оригинальные детали (LADA 21082-1306010-10) или аналоги от Luzar (LT 01084) и Finwhale (TS 21082). Избегайте дешёвых подделок – они быстро теряют герметичность.
Где расположен термостат на ВАЗ 2114: схема поиска
Термостат на ВАЗ 2114 находится в моторном отсеке, в корпусе, соединённом с верхним патрубком радиатора. Чтобы его обнаружить, ориентируйтесь на два ключевых элемента: шланг, идущий от радиатора к двигателю, и металлический корпус с тремя выходами. Корпус крепится к головке блока цилиндров двумя болтами на 13 и расположен справа от генератора, если смотреть на двигатель спереди.
Для точного поиска выполните следующие шаги:
- Откройте капот и найдите радиатор – термостат всегда устанавливается на выходе из него.
- Проследите за верхним патрубком радиатора: он ведёт к корпусу термостата.
- Осмотрите зону возле генератора: корпус термостата имеет характерную форму с выступающим фланцем и подключённым датчиком температуры.
- Проверьте наличие электрического разъёма на корпусе – это датчик температуры охлаждающей жидкости (ДТОЖ), который часто путают с самим термостатом.
На ВАЗ 2114 с 8-клапанным двигателем термостат расположен выше, чем на 16-клапанной версии, где доступ к нему осложнён из-за более плотной компоновки. В обоих случаях корпус термостата изготовлен из алюминия и имеет маркировку «21082-1306010» или аналогичную. Если на корпусе видны следы подтёков антифриза или коррозии, это сигнал к проверке или замене узла.
При демонтаже учтите, что для снятия корпуса потребуется слить часть охлаждающей жидкости (около 1–1,5 литра) и отсоединить два патрубка: от радиатора и от блока цилиндров. Болты крепления часто «прикипают», поэтому используйте проникающую смазку (например, WD-40) за 10–15 минут до работы. Не перетягивайте болты при установке – момент затяжки не должен превышать 10 Н·м, иначе корпус может треснуть.
Если термостат не удаётся найти визуально, проверьте схему системы охлаждения в руководстве по эксплуатации: на ВАЗ 2114 он всегда стоит на магистрали между радиатором и двигателем. В редких случаях корпус может быть скрыт под пластиковой накладкой (на 16-клапанных моторах), которую придётся снять. После замены термостата обязательно прокачайте систему охлаждения, удалив воздушные пробки через шланг подогрева дроссельного узла.

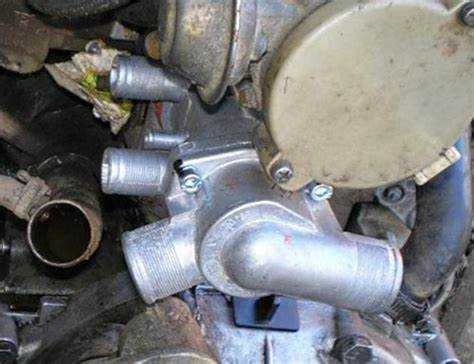

Какие признаки указывают на необходимость проверки термостата
Первый и самый очевидный симптом – нестабильная температура двигателя на приборной панели. Если стрелка указателя хаотично колеблется между 70°C и 100°C при спокойной езде или вовсе не поднимается выше 50°C после 10–15 минут прогрева, термостат заклинило в открытом или закрытом положении. На ВАЗ 2114 нормальная рабочая температура составляет 85–95°C, а отклонения более чем на 10°C в любую сторону – повод для диагностики.
Длительный прогрев двигателя зимой – ещё один маркер неисправности. Если при температуре воздуха -10°C мотор выходит на рабочий режим только через 15–20 минут вместо стандартных 5–7, термостат, скорее всего, не закрывается полностью. Это приводит к постоянной циркуляции охлаждающей жидкости через радиатор, из-за чего двигатель не может набрать нужную температуру. Проверьте шланги радиатора: если они горячие уже через 2–3 минуты после запуска, клапан термостата завис в открытом состоянии.
Перегрев двигателя при движении на высоких скоростях или в пробках – признак заклинившего термостата в закрытом положении. В этом случае антифриз циркулирует только по малому кругу, минуя радиатор, что приводит к быстрому росту температуры. На ВАЗ 2114 перегрев проявляется при достижении 110–120°C, после чего срабатывает вентилятор охлаждения, но эффект временный. Если после остановки и остывания двигателя верхний патрубок радиатора остаётся холодным, а нижний – горячим, термостат не пропускает жидкость в большой круг.
Падение уровня антифриза без видимых утечек может указывать на неисправность термостата. При заклинивании в закрытом положении давление в системе резко возрастает, что приводит к выдавливанию жидкости через крышку расширительного бачка или микротрещины в патрубках. Если после доливки антифриз исчезает в течение нескольких дней, а под машиной нет луж, проверьте термостат – возможно, он не открывается, создавая избыточное давление.
Неравномерный нагрев салона зимой – косвенный, но характерный признак. Если печка дует едва тёплым воздухом даже при полностью прогретом двигателе, термостат может быть частично заклинившим. В этом случае часть антифриза циркулирует по большому кругу, не успевая нагреваться до нужной температуры. Для проверки сравните температуру верхнего и нижнего патрубков радиатора: разница более 20°C при работающем двигателе подтверждает неисправность.
Как подготовить автомобиль к поиску термостата
Перед началом работ убедитесь, что двигатель полностью остыл. На прогретом моторе температура охлаждающей жидкости (ОЖ) достигает 90–105°C, что создаёт риск ожогов. Слейте часть антифриза через нижний патрубок радиатора или пробку на блоке цилиндров – достаточно 2–3 литров, чтобы уровень опустился ниже корпуса термостата. Используйте чистую ёмкость для сбора ОЖ, если планируете её повторно залить. Отсоедините клемму «минус» от аккумулятора, чтобы исключить случайное замыкание при работе с электропроводкой вблизи термостата.
Подготовьте инструменты: понадобятся торцевые головки на 10 и 13 мм, удлинитель, трещотка, отвёртка с плоским жалом, пассатижи и герметик для прокладок (например, ABRO Grey 999). Снимите декоративную накладку двигателя и корпус воздушного фильтра – на ВАЗ 2114 он крепится тремя болтами и фиксируется хомутом на патрубке. Отсоедините датчик массового расхода воздуха (ДМРВ), чтобы не повредить его при демонтаже. Закройте впускной патрубок тряпкой, чтобы предотвратить попадание мусора в систему питания.
- Проверьте состояние патрубков системы охлаждения: трещины, вздутия или течи указывают на необходимость замены. Особое внимание уделите верхнему патрубку радиатора – он часто перетирается о корпус термостата.
- Осмотрите ремень ГРМ: если он изношен или имеет следы масла, замените его до начала работ, чтобы избежать обрыва при случайном запуске двигателя.
- Подготовьте рабочее место: используйте домкрат и страховочные упоры для подъёма передней части автомобиля, если планируете осматривать термостат снизу. Убедитесь, что машина стоит на ровной поверхности и зафиксирована стояночным тормозом.
Где находится термостат на двигателе ВАЗ 2114: точное расположение
Термостат на ВАЗ 2114 установлен в корпусе, закреплённом на головке блока цилиндров с правой стороны двигателя (по ходу движения автомобиля). Чтобы его обнаружить, ориентируйтесь на верхний патрубок радиатора – корпус термостата соединён с ним через резиновый шланг. Сам узел находится под пластиковой крышкой, которая защищает его от внешних воздействий и грязи.
Для доступа к термостату потребуется снять декоративную накладку двигателя (если она установлена) и частично демонтировать воздушный фильтр. Корпус термостата крепится тремя болтами к головке блока, а его нижняя часть соединена с патрубком системы охлаждения, идущим к помпе. На корпусе также присутствует датчик температуры охлаждающей жидкости, который легко спутать с самим термостатом – не ошибитесь при диагностике.
На 8-клапанных двигателях ВАЗ 2114 (модели 2111 и 11183) термостат расположен ближе к передней части моторного отсека, рядом с расширительным бачком. На 16-клапанных версиях (21124, 21126) его положение аналогично, но из-за более плотной компоновки доступ может быть затруднён – потребуется отсоединить дополнительные элементы, например, модуль зажигания или кронштейн крепления троса газа.
Важный момент: перед началом работ обязательно слейте охлаждающую жидкость из системы, чтобы избежать её пролива при снятии корпуса термостата. Для этого используйте сливной кран на радиаторе или отсоедините нижний патрубок. Уровень жидкости должен быть ниже корпуса термостата, иначе при демонтаже она вытечет через открывшееся отверстие.
При замене термостата обратите внимание на состояние уплотнительного кольца между корпусом и головкой блока – оно часто деформируется или трескается. Если кольцо повреждено, его необходимо заменить, иначе возможны утечки антифриза. Также проверьте чистоту посадочного места на головке блока: грязь или накипь могут нарушить герметичность соединения.
После установки нового термостата залейте охлаждающую жидкость, удалите воздушные пробки из системы и запустите двигатель. Контролируйте температуру по приборной панели – стрелка должна стабилизироваться в рабочем диапазоне (85–95 °C). Если двигатель перегревается или долго прогревается, проверьте правильность установки термостата и отсутствие подсосов воздуха.
Какие детали нужно снять для доступа к термостату
На ВАЗ 2114 термостат расположен под корпусом воздушного фильтра, поэтому первым шагом демонтируют его вместе с воздуховодом. Отсоедините датчик массового расхода воздуха (ДМРВ), ослабьте хомуты на патрубках и снимите корпус фильтра, открутив три крепежные гайки на 10. Будьте осторожны с резиновыми уплотнителями – их легко повредить при неаккуратном демонтаже.
Следующим этапом снимают модуль зажигания, который крепится двумя болтами на 13. Отключите от него высоковольтные провода и разъем питания, предварительно пометив их расположение, чтобы избежать ошибок при сборке. Модуль можно отвести в сторону, не отсоединяя полностью, но для удобства доступа лучше снять его полностью.
Для доступа к термостату потребуется демонтировать верхний патрубок радиатора, который фиксируется хомутом. Ослабьте его и снимите патрубок с корпуса термостата, слив предварительно часть охлаждающей жидкости, чтобы избежать пролива. Также отсоедините тонкий шланг от расширительного бачка, идущий к термостату, – он крепится аналогичным хомутом.
Последним шагом открутите две гайки на 13, удерживающие корпус термостата на блоке цилиндров. При снятии корпуса следите за прокладкой – она может прилипнуть к блоку или термостату. Если прокладка повреждена, замените её на новую, чтобы исключить утечку антифриза после сборки.
Как отличить термостат от других элементов системы охлаждения
Отличить термостат от расширительного бачка или радиатора просто: последние представляют собой ёмкости с тонкими стенками и множеством рёбер (радиатор) либо полупрозрачный пластиковый резервуар с крышкой (бачок). Термостат же – это механическое устройство с подвижным клапаном, которое не пропускает жидкость до достижения заданной температуры. Если потрогать патрубки при холодном двигателе, входной будет горячим, а выходной – холодным, что подтверждает работу термостата в закрытом положении.
Ещё один признак – расположение: термостат всегда находится на пути основного потока охлаждающей жидкости между двигателем и радиатором. На ВАЗ 2114 он установлен под корпусом дроссельной заслонки или рядом с помпой, в то время как датчики температуры вмонтированы в головку блока или верхний патрубок радиатора. При демонтаже термостата из системы вытекает минимальное количество жидкости, так как он не является накопителем, в отличие от бачка или радиатора.
Пошаговая схема демонтажа термостата на ВАЗ 2114
Перед началом работ убедитесь, что двигатель остыл. Термостат расположен в корпусе на блоке цилиндров, соединённом с верхним патрубком радиатора. Для доступа потребуется снять декоративную накладку двигателя и частично слить охлаждающую жидкость – не менее 3 литров, чтобы уровень опустился ниже корпуса термостата.
Отсоедините минусовую клемму аккумулятора. Это исключит случайное замыкание при работе с электропроводкой, если она мешает доступу. Снимите воздушный фильтр в сборе: ослабьте хомут патрубка на дроссельном узле, отключите датчик массового расхода воздуха и открутите две гайки крепления корпуса фильтра к кузову.
Ослабьте хомуты на патрубках, подходящих к корпусу термостата: верхнем (от радиатора) и нижнем (к помпе). Снимите патрубки, предварительно подставив ёмкость для сбора остатков антифриза. Если патрубки прикипели, используйте плоскую отвёртку, но действуйте аккуратно – пластиковый корпус легко повредить.
Открутите две гайки крепления корпуса термостата к блоку цилиндров ключом на 13. Гайки расположены несимметрично: одна ближе к передней части двигателя, вторая – к задней. Придерживайте корпус рукой, чтобы он не упал при снятии последней гайки. Извлеките корпус вместе с термостатом, слегка покачивая его из стороны в сторону.
Снимите термостат с корпуса, поддев его отвёрткой за край. Обратите внимание на ориентацию: пружина должна быть направлена вниз, а клапан – вверх. Проверьте состояние уплотнительного кольца – если оно деформировано или затвердело, замените его. Артикул оригинального кольца: 2108-1306050.
Очистите привалочные поверхности корпуса и блока цилиндров от остатков старой прокладки и герметика. Используйте пластиковый скребок или ветошь, смоченную в бензине. Не применяйте металлические инструменты – риск поцарапать алюминиевые поверхности высок. Проверьте корпус на трещины: даже микротрещины приведут к утечке антифриза после установки.
Установка нового термостата выполняется в обратной последовательности. Нанесите тонкий слой герметика на уплотнительное кольцо, если оно не имеет заводского покрытия. Затягивайте гайки корпуса моментом 15–18 Н·м, избегая перекосов. После сборки залейте антифриз, удалите воздушные пробки через штуцер на дроссельном узле и прогрейте двигатель до открытия термостата (85–90°C).
