Как измерить давление топлива в рампе своими руками

Давление топлива в рампе – ключевой параметр, влияющий на работу двигателя. Нормальные значения для большинства бензиновых инжекторных систем составляют 2,5–4,5 бар на холостом ходу, но могут варьироваться в зависимости от модели автомобиля. Например, у ВАЗ с системой впрыска давление должно быть 2,8–3,2 бар, а у современных турбированных двигателей – до 5–6 бар. Отклонения от этих значений приводят к провалам мощности, повышенному расходу топлива или затрудненному запуску.

Для проверки потребуется манометр с диапазоном измерений 0–7 бар и переходник, соответствующий штуцеру топливной рампы. На большинстве автомобилей штуцер расположен на конце рампы и закрыт защитным колпачком. Если его нет, ищите резьбовое соединение с обозначением Schrader (аналогично ниппелю автомобильной шины). Перед подключением манометра сбросьте давление в системе, отсоединив предохранитель бензонасоса или сняв клемму с реле.

Подключите манометр к рампе, заведите двигатель и зафиксируйте показания. На холостом ходу давление должно быть стабильным, без резких скачков. Если оно ниже нормы, проверьте топливный фильтр, бензонасос и регулятор давления. При повышенном давлении возможен засор обратки или неисправность регулятора. Для точной диагностики сравните показания с данными из сервисной документации вашего автомобиля – допустимые отклонения не должны превышать ±0,2 бар.

Не игнорируйте утечки топлива при проверке. Даже небольшая капля бензина под давлением может воспламениться. Работайте в проветриваемом помещении, используйте защитные перчатки и избегайте открытого огня. Если манометр показывает 0 бар при работающем насосе, проверьте целостность топливопроводов и соединений – скорее всего, есть разрыв или сильный подсос воздуха.

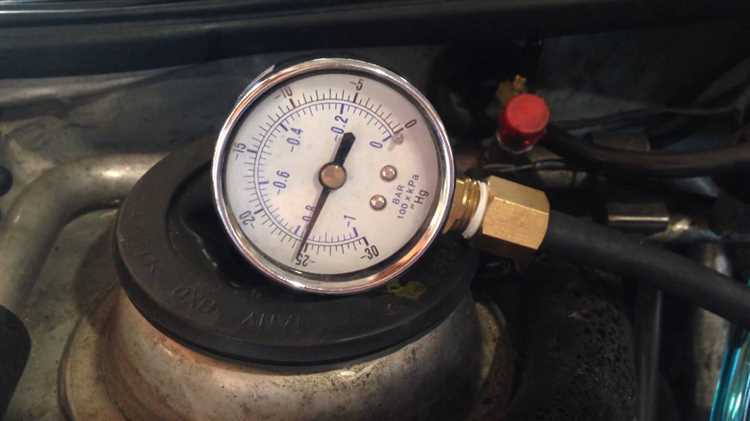

Какие инструменты и материалы понадобятся для проверки

Для измерения давления топлива в рампе потребуется манометр с диапазоном измерений от 0 до 6–10 бар. Оптимальный вариант – специализированный топливный манометр с резьбовым штуцером под быстросъемный фитинг рампы или адаптером для врезки в топливную магистраль. При выборе обращайте внимание на точность прибора: погрешность не должна превышать ±0,1 бар. В комплекте с манометром часто идут переходники для разных типов систем (например, для рам с обраткой или без нее), но их наличие стоит уточнить заранее.

Понадобится набор ключей или головок для демонтажа защитных кожухов и доступа к топливной рампе. Обычно требуются размеры 10, 12 и 14 мм, но точный перечень зависит от модели автомобиля. Для систем с пластиковыми фитингами используйте специальные съемники, чтобы избежать повреждения защелок. Если рампа крепится болтами с шестигранной головкой, подготовьте шестигранники на 5 или 6 мм.

Шланг высокого давления с хомутами или быстросъемными соединениями необходим для подключения манометра к рампе. Длина шланга – не менее 30 см, внутренний диаметр должен соответствовать штуцеру манометра (обычно 6–8 мм). Для герметичности соединений используйте новые уплотнительные кольца из бензостойкой резины или фторопласта, если оригинальные повреждены. В некоторых случаях потребуется тройник для врезки в топливную магистраль – его подбирают по диаметру трубки (чаще 8 или 10 мм).

Дополнительно приготовьте емкость для слива топлива (не менее 0,5 л), ветошь для протирки подтеков, защитные перчатки и очки. Если проверка проводится на автомобиле с турбонаддувом или непосредственным впрыском, может понадобиться диагностический сканер для сброса ошибок после отключения топливной системы. Для фиксации показаний манометра используйте блокнот или смартфон с камерой – это поможет сравнить результаты с эталонными значениями из технической документации.

Как правильно подготовить автомобиль к измерению давления

Подготовьте рабочее место: обеспечьте хорошее освещение и вентиляцию. Топливные пары взрывоопасны, поэтому исключите источники открытого огня и искр. Расположите автомобиль на ровной поверхности, затяните стояночный тормоз и включите нейтральную передачу (или режим P для автомата). Снимите минусовую клемму с аккумулятора – это предотвратит случайное включение насоса или форсунок во время подключения манометра. Для доступа к топливной рампе демонтируйте защитные кожухи двигателя и воздуховоды, если они мешают.

• Проверьте наличие утечек топлива: осмотрите шланги, соединения рампы и топливный фильтр. При обнаружении подтёков устраните их до измерений – иначе результаты будут некорректны.
• Подготовьте инструменты: манометр с диапазоном измерения до 7–10 бар (для бензиновых двигателей) или до 20 бар (для дизелей), переходники для подключения к рампе, ветошь для сбора пролитого топлива, перчатки и защитные очки.
• Зафиксируйте исходное состояние: запишите текущие параметры (обороты холостого хода, коды ошибок сканером OBD-II) для сравнения после проверки.

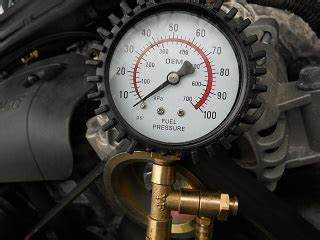

Где находится топливная рампа и как к ней подобраться

Чтобы найти рампу, откройте капот и снимите пластиковую крышку двигателя. На бензиновых агрегатах она обычно видна сразу – это горизонтальная трубка с подключенными к ней форсунками. На дизелях рампа может быть скрыта под защитными кожухами или теплоизоляцией. В некоторых моделях, например, у Volkswagen с моторами 1.9 TDI или 2.0 TDI, рампа расположена под впускным коллектором, и для доступа потребуется демонтировать часть навесного оборудования.

Перед началом работ сбросьте давление в топливной системе. Для этого отключите топливный насос, вынув предохранитель или реле, и запустите двигатель, чтобы он заглох. На автомобилях с механическим насосом (например, старые ВАЗ) достаточно отсоединить топливопровод от рампы и слить остатки бензина в емкость. На современных машинах с электронным управлением насосом лучше использовать диагностический сканер для принудительного отключения насоса.

Для доступа к рампе часто требуется снять воздуховод, корпус воздушного фильтра или патрубки впускной системы. На двигателях с турбонаддувом (например, BMW N57 или Mercedes OM642) может потребоваться демонтаж интеркулера или части выпускного коллектора. На атмосферных моторах (как у Toyota 1GR-FE или Nissan VQ35DE) достаточно отсоединить резиновые шланги и открутить крепежные болты рампы.

В таблице ниже приведены примеры расположения рампы на популярных моделях автомобилей:

При работе с рампами дизельных двигателей будьте осторожны: давление в системе может достигать 2000 бар, и даже после сброса остаточное давление способно привести к травмам. На бензиновых моторах давление обычно не превышает 5–7 бар, но топливо легко воспламеняется. Используйте защитные очки и перчатки, а также избегайте открытого огня вблизи рабочей зоны.

Если рампа скрыта под другими узлами, заранее подготовьте инструменты: торцевые головки (обычно на 10, 12 или 14 мм), удлинители, трещотку, отвертки с плоским и крестовым шлицем. На некоторых автомобилях (например, Subaru EJ25) потребуется специальный ключ для откручивания штуцеров топливопровода. Перед демонтажем рампы отсоедините разъемы форсунок и аккуратно отведите провода в сторону, чтобы не повредить их.

Как подключить манометр к топливной системе без ошибок

Перед началом работ убедитесь, что давление в топливной системе сброшено. Для этого отключите топливный насос, сняв предохранитель или реле, и запустите двигатель до его остановки. На большинстве автомобилей предохранитель насоса расположен в блоке под капотом или в салоне – уточните его расположение по схеме в руководстве по эксплуатации.

Выберите правильный адаптер для подключения манометра. В зависимости от модели автомобиля потребуется переходник для штуцера топливной рампы или тройник для врезки в топливопровод. Например, на инжекторных двигателях ВАЗ часто используется штуцер с резьбой M12x1,5, а на многих иномарках – быстросъемные соединения типа «Schrader». Приобретите комплект адаптеров или универсальный набор для диагностики топливной системы.

Очистите место подключения от грязи и масла. Используйте безворсовую ветошь и очиститель карбюратора, чтобы исключить попадание посторонних частиц в топливную магистраль. Особое внимание уделите резьбовым соединениям – даже мелкая стружка может повредить форсунки или насос. Если штуцер рампы скрыт под пластиковой крышкой, аккуратно снимите её, не допуская падения крепежа в моторный отсек.

Подсоедините манометр через герметичный шланг с внутренним диаметром не менее 6 мм. Шланг должен быть рассчитан на давление не ниже 10 бар и изготовлен из бензостойкого материала (например, фторопласта или армированного нейлона). Затяните соединения динамометрическим ключом с моментом, указанным в спецификации автомобиля – обычно 15–25 Н·м. Перетяжка может сорвать резьбу, а недостаточная затяжка приведет к утечке топлива.

Проверьте герметичность системы перед запуском двигателя. Включите зажигание на 3–5 секунд, не заводя мотор, чтобы насос создал давление. Осмотрите все соединения на предмет подтеканий – даже капля топлива под давлением может воспламениться. Если обнаружены утечки, сбросьте давление и перетяните соединения, заменив при необходимости уплотнительные кольца. На некоторых автомобилях (например, Toyota с системой D-4) требуется использовать специальные медные шайбы под штуцер.

Запустите двигатель и проконтролируйте показания манометра. Рабочее давление для большинства инжекторных систем составляет 2,5–4,5 бар на холостом ходу, но для конкретной модели уточняйте данные в технической документации. Например, у двигателей Renault F4R оно должно быть 3,5 бар, а у BMW N52 – 5,0 бар. Если давление ниже нормы, проверьте топливный фильтр, насос и регулятор давления; если выше – возможен засор обратной магистрали или неисправность регулятора.

Избегайте резких перегибов шланга манометра – это искажает показания. Расположите прибор так, чтобы шланг не касался горячих деталей двигателя и не мешал вращению вентилятора. При диагностике турбированных двигателей учитывайте, что давление может кратковременно подниматься до 6–7 бар при резком нажатии на педаль газа. Для точных измерений используйте манометр с ценой деления не более 0,1 бар.

После завершения проверки сбросьте давление, отключите манометр и установите штатные элементы на место. Убедитесь, что все уплотнения целы, а крепеж затянут с требуемым моментом. Запустите двигатель и проверьте отсутствие утечек. Если после подключения манометра загорелась лампа «Check Engine», сбросьте ошибки сканером – это нормальная реакция на кратковременное размыкание цепи датчика давления топлива.

Какие значения давления считаются нормой для разных типов двигателей

Давление топлива в рампе зависит от типа системы впрыска и конструкции двигателя. Для бензиновых атмосферных моторов с распределенным впрыском (MPI) норма составляет 3,0–4,0 бар на холостом ходу, при открытии дросселя кратковременно поднимается до 3,5–4,5 бар. Турбированные агрегаты требуют более высоких значений: 3,5–5,0 бар в спокойном режиме, до 5,5–6,5 бар под нагрузкой. Дизельные двигатели Common Rail работают в диапазоне 250–2500 бар в зависимости от режима – на холостом ходу 250–350 бар, при полной нагрузке до 1800–2500 бар. Прямой впрыск бензина (GDI, TFSI) предполагает 50–200 бар, где нижняя граница характерна для холостого хода, верхняя – для пиковых нагрузок.

Отклонения от нормы сигнализируют о неисправностях. Если давление ниже на 0,5 бар и более, проверяют топливный насос, фильтр, регулятор давления или форсунки. Превышение на 1 бар и выше указывает на засор обратки, неисправность регулятора или проблемы с ЭБУ. Для дизелей критично падение ниже 200 бар на холостом ходу – это приводит к пропускам зажигания и потере мощности. В системах с обратным сливом (например, старые MPI) давление на обратке должно быть близко к нулю; если оно превышает 0,3 бар, требуется замена регулятора.

• Бензиновые двигатели с непосредственным впрыском (GDI): 50–200 бар.
• Турбированные бензиновые моторы (TFSI, EcoBoost): 3,5–6,5 бар.
• Дизели Common Rail: 250–2500 бар (зависит от режима).
• Атмосферные бензиновые MPI: 3,0–4,5 бар.
• Двигатели с моновпрыском (устаревшие): 0,8–1,2 бар.

Всегда сверяйтесь с мануалом конкретной модели – допуски могут отличаться даже у двигателей одного производителя. Например, у Volkswagen 1.8 TSI давление на холостом ходу 3,8–4,2 бар, а у 2.0 TSI – 4,0–4,5 бар. Для дизелей PSA 1.6 HDi норма 230–250 бар на холостом ходу, а у 2.0 HDi – 250–270 бар. При диагностике учитывайте температуру топлива: на холодную давление может быть на 0,2–0,3 бар ниже.

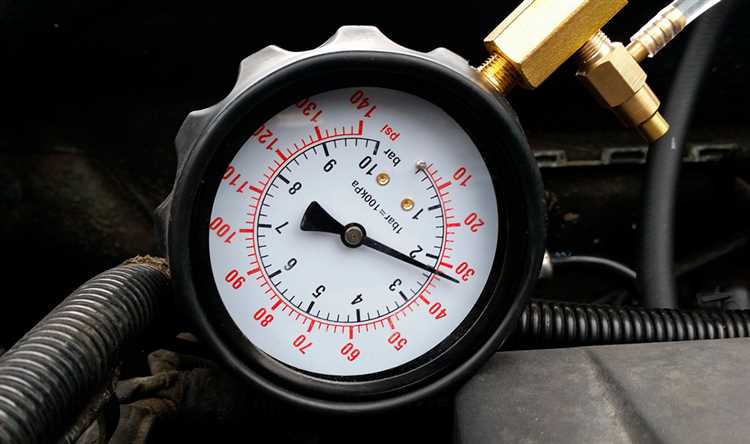

Как провести замер давления на работающем и заглушенном моторе

Для точного замера давления топлива в рампе потребуется манометр с диапазоном измерений до 6–7 бар (для бензиновых двигателей) или до 10 бар (для дизельных). Подключите его к штуцеру топливной рампы через переходник – обычно это клапан Шрадера или резьбовое соединение. Перед началом работ сбросьте остаточное давление в системе, сняв предохранитель бензонасоса и запустив двигатель до его остановки. Это предотвратит выброс топлива под давлением при отсоединении шлангов.

На заглушенном моторе замер покажет остаточное давление в рампе, которое должно удерживаться в пределах 2,5–3,5 бар в течение 10–15 минут. Падение давления ниже 2 бар за этот период указывает на негерметичность форсунок, обратного клапана бензонасоса или топливных магистралей. Проверьте соединения на предмет утечек – даже микроскопические трещины в шлангах или уплотнениях могут исказить результаты.

При работающем двигателе давление должно соответствовать спецификациям производителя: для большинства инжекторных систем это 3–3,8 бар на холостом ходу. Нагрузите двигатель, резко открыв дроссельную заслонку, – давление должно кратковременно подскочить до 4–4,5 бар, а затем вернуться к исходному значению. Если показания стабильно ниже нормы, проверьте фильтр тонкой очистки, бензонасос или регулятор давления. При завышенных значениях (>4 бар на ХХ) подозревайте неисправность регулятора или засор обратной магистрали.

Для дизельных двигателей алгоритм схож, но критически важно учитывать тип системы: Common Rail требует манометра с пределом до 2000 бар и специального адаптера. На ХХ давление в рампе должно составлять 250–350 бар, при резком нажатии на педаль газа – подниматься до 1600–1800 бар. Падение давления ниже 200 бар на ХХ свидетельствует о неисправности ТНВД или форсунок. Все замеры проводите при температуре двигателя 80–90°C – холодный мотор даст искаженные результаты.

После завершения замеров отсоедините манометр, предварительно сбросив давление через клапан Шрадера. Убедитесь, что все соединения герметичны – подтеки топлива недопустимы. Запишите полученные значения и сравните их с эталонными для вашей модели автомобиля. Расхождения более 10% от нормы требуют углубленной диагностики: проверки датчиков, электрических цепей бензонасоса или механических компонентов системы питания.

Что делать, если давление топлива не соответствует норме

Первым шагом определите, выше или ниже нормы давление. Для большинства бензиновых двигателей норма составляет 3–4 бара на холостом ходу, для дизелей – 20–25 бар. Если показания манометра отклоняются более чем на 0,5 бара, приступайте к диагностике.

Проверьте топливный фильтр. Засоренный фильтр снижает давление на 1–2 бара. Замените его, если пробег превышает 20–30 тыс. км или в баке было некачественное топливо. После замены повторите замер – разница должна быть заметна сразу.

Осмотрите топливные магистрали на предмет утечек или перегибов. Даже микротрещины в шлангах или повреждённые хомуты вызывают падение давления на 0,3–0,7 бара. Используйте мыльный раствор для проверки соединений – пузырьки укажут на утечку.

Проверьте работу регулятора давления топлива. Он расположен на рампе или в топливном модуле. Отсоедините вакуумный шланг от регулятора – давление должно вырасти на 0,5–0,8 бара. Если изменений нет, регулятор неисправен и требует замены.

Диагностируйте топливный насос. При падении давления ниже 2 бар на холостом ходу подключите мультиметр к клеммам насоса – напряжение должно быть не ниже 12 В. Если напряжение в норме, а насос не создаёт нужного давления, замените его. Для проверки производительности отсоедините обратку и направьте её в мерную ёмкость – за 30 секунд должно набраться не менее 0,5 литра топлива.

Оцените состояние форсунок. Забитые форсунки повышают давление в рампе на 0,5–1 бар из-за снижения расхода топлива. Промойте их ультразвуком или замените при сильном загрязнении. После чистки давление должно стабилизироваться.

Проверьте датчик давления топлива (если есть). Неисправный датчик может передавать ложные данные в ЭБУ, что приводит к неправильной работе двигателя. Подключите сканер и сравните показания датчика с реальным давлением по манометру – расхождение более 0,3 бара указывает на неисправность.

Если все элементы исправны, но давление остаётся нестабильным, проверьте ЭБУ на ошибки по топливной системе. Сбросьте адаптации после ремонта – иногда блок управления сохраняет неверные параметры, влияющие на давление. В крайнем случае обратитесь к специалисту для проверки прошивки или замены ЭБУ.
