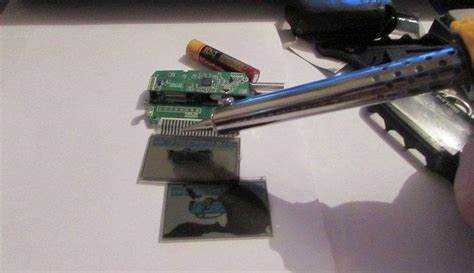

Шлейф дисплея в сигнализациях Старлайн – критически важный элемент, отвечающий за передачу данных между блоком управления и экраном. Чаще всего проблемы возникают из-за неправильной фиксации: отслоение клеевого слоя, перегибы или попадание пыли под контакты. В 80% случаев неисправности дисплея связаны именно с некачественным монтажом шлейфа. Работа требует точности – даже минимальный перекос или избыточное давление могут привести к обрыву дорожек.
Для фиксации используйте только оригинальный двусторонний скотч 3M VHB или аналоги с толщиной не менее 0,2 мм. Перед приклеиванием обезжирьте поверхности спиртом (изопропиловым, не менее 90%) – остатки силикона или масла снижают адгезию на 40–60%. Температура в помещении должна быть в пределах +18…+25°C: при низких значениях клей схватывается медленнее, при высоких – теряет вязкость.
Прижимайте шлейф равномерно, начиная от центра к краям, с усилием 3–5 кг/см². Используйте пластиковый шпатель или резиновый валик – металлические инструменты могут повредить тонкие проводники. После фиксации оставьте устройство под прессом на 12–24 часа: полная полимеризация клея занимает до суток. Проверьте герметичность соединения – под шлейфом не должно быть пузырьков воздуха или зазоров.
Если дисплей после монтажа работает с артефактами, отключите питание на 30 секунд и повторите тест. При сохранении дефектов демонтируйте шлейф и очистите контакты ластиком (для удаления оксидной пленки) или специальным очистителем для электроники. Избегайте повторного использования старого скотча – его клеящие свойства снижаются на 70% после первого снятия.
Какие инструменты и материалы понадобятся для работы
Для приклеивания шлейфа дисплея Старлайн потребуется набор инструментов, исключающий повреждение компонентов. Основной – пинцет с антистатическим покрытием, например, ESD-15 или аналогичный с тонкими губками. Он позволит аккуратно удерживать шлейф без риска статического разряда, способного вывести из строя микросхемы. Дополнительно пригодится пластиковая лопатка или медиатор толщиной 0,5–1 мм для отделения старого клея без царапин на плате.
Клей – ключевой материал. Рекомендуется использовать двухкомпонентный эпоксидный клей с низкой вязкостью, например, Loctite E-30CL или Permatex 22110. Эти составы обеспечивают прочное сцепление и устойчивы к вибрациям, характерным для автомобильной электроники. Альтернатива – термостойкий клей на основе цианоакрилата, но его применение требует точечного нанесения из-за быстрого схватывания.
Для очистки поверхностей перед приклеиванием подойдет изопропиловый спирт концентрацией не менее 90%. Он эффективно удаляет остатки старого клея, жир и пыль, не оставляя следов. Ватные палочки или безворсовые салфетки (например, Kimtech Science) предотвратят загрязнение рабочей зоны волокнами. Избегайте ацетона – он может повредить пластиковые элементы дисплея.
Точность нанесения клея обеспечит шприц-дозатор с иглой 25–30 калибра. Иглы меньшего диаметра (например, 32G) подойдут для микроскопических участков, но требуют аккуратности из-за хрупкости. Для фиксации шлейфа во время схватывания клея используйте зажимы типа «третья рука» с силиконовыми накладками, чтобы не деформировать контакты.
Температурный режим критичен для качественного склеивания. Инфракрасный термопистолет с регулировкой температуры (например, Quicko T12) поможет прогреть зону до 60–80°C, ускорив полимеризацию клея. Избегайте фенов – они создают неравномерный нагрев и могут перегреть дисплей. Для контроля температуры используйте бесконтактный термометр с точностью ±1°C.
Защита глаз и органов дыхания обязательна при работе с клеями и растворителями. Очки с боковыми щитками (например, 3M 2890) предотвратят попадание брызг, а респиратор с фильтром класса А2Р3 (как у Honeywell 7502) защитит от паров изопропанола и цианоакрилата. Работайте в хорошо проветриваемом помещении или под вытяжкой.
Для проверки контакта после приклеивания понадобится мультиметр с функцией прозвонки (например, Fluke 17B). Установите режим проверки сопротивления до 200 Ом и убедитесь в отсутствии обрывов между контактами шлейфа и платой. Тест проводите при отключенном питании устройства, чтобы избежать короткого замыкания.
Дополнительные материалы: антистатический браслет (например, Velleman DECA100) для заземления, скотч на бумажной основе (типа малярного) для временной фиксации шлейфа, и силиконовая прокладка толщиной 0,3 мм – она компенсирует неровности поверхности и предотвращает пережатие контактов при сборке. Храните все компоненты в антистатических пакетах до начала работ.
Как подготовить поверхность дисплея перед приклеиванием шлейфа
Перед началом работы отключите питание устройства и извлеките дисплей из корпуса, если это возможно. Остаточный заряд или работающий экран могут исказить результаты очистки или повредить компоненты. Для демонтажа используйте пластиковые лопатки или медиаторы – металлические инструменты оставляют микроцарапины, снижающие адгезию клея.
Очистите поверхность дисплея от пыли и ворсинок с помощью безворсовой салфетки, смоченной в изопропиловом спирте концентрацией не менее 90%. Избегайте бытовых спиртосодержащих жидкостей – они оставляют маслянистые следы. Протрите зону контакта шлейфа круговыми движениями, не надавливая: чрезмерное усилие может повредить тонкопленочные транзисторы под стеклом.
Для удаления стойких загрязнений, таких как остатки старого клея или жировые пятна, используйте специализированные очистители на основе ацетона или метилэтилкетона (МЭК). Наносите их точечно ватной палочкой, избегая попадания на соседние компоненты. После обработки просушите поверхность в течение 30–60 секунд – остаточная влага снижает эффективность адгезива.
Проверьте поверхность на наличие микротрещин или сколов с помощью увеличительного стекла или микроскопа с 10-кратным увеличением. Даже незначительные дефекты приводят к неравномерному прилеганию шлейфа и последующему отслоению. Если обнаружены повреждения, замените дисплей – ремонт в таких случаях нецелесообразен.
Используйте антистатическую кисть для удаления мельчайших частиц пыли из труднодоступных мест, например, вдоль краев дисплея или в углах контактной площадки. Статическое электричество притягивает пыль, поэтому работайте в антистатическом браслете, подключенном к заземлению. При отсутствии браслета периодически касайтесь металлической части корпуса устройства.
Для финальной очистки примените плазменный очиститель или УФ-лампу с длиной волны 254 нм. Воздействие ультрафиолета в течение 1–2 минут разрушает органические загрязнения на молекулярном уровне, повышая адгезию на 30–40%. Если оборудование недоступно, ограничьтесь повторной протиркой изопропиловым спиртом.
После подготовки не прикасайтесь к очищенной поверхности пальцами – кожный жир сводит на нет все усилия. Надевайте нитриловые перчатки и работайте в чистом помещении с минимальной влажностью (40–50%). Если шлейф не планируется приклеивать сразу, накройте дисплей антистатической пленкой или поместите в герметичный пакет с силикагелем.
Пошаговая инструкция по снятию старого шлейфа без повреждений
Перед началом работы отключите питание устройства и извлеките аккумулятор, если это возможно. Для моделей Старлайн A93, E90 или аналогичных используйте пластиковый инструмент (например, медиатор или лопатку) толщиной не более 0,5 мм – металлические предметы могут повредить контактные площадки. Вставьте инструмент в зазор между шлейфом и разъемом под углом 15–20°, аккуратно приподнимая фиксатор. На моделях с ZIF-разъемом (например, A61) фиксатор откидывается на 90° без усилий – не применяйте рычаг.
Определите тип крепления шлейфа: на клеевой основе (часто у дисплеев с металлической рамкой) или на защелках. Для клеевого соединения прогрейте шлейф феном при температуре 60–70°C в течение 30–40 секунд, двигаясь по периметру. Используйте тонкую нейлоновую нить (например, зубную) или леску диаметром 0,2 мм, чтобы поддеть клей – ведите нить параллельно поверхности, избегая резких движений. Если шлейф приклеен к стеклу, начинайте с угла, где клей наименее прочный.
- Не тяните шлейф за провода – только за пластиковую часть разъема.
- При наличии защитной пленки на дисплее не снимайте её до полного отделения шлейфа.
- Если шлейф порвался, зафиксируйте оставшуюся часть пинцетом с антистатическим покрытием.
Для шлейфов с защелками (например, у Старлайн B94) найдите выступы на разъеме и нажмите на них одновременно двумя инструментами. На моделях с боковыми фиксаторами (как у E60) сначала освободите одну сторону, затем другую – не пытайтесь снять шлейф целиком за один раз. Если разъем не поддается, проверьте наличие скрытых защелок под пластиковой крышкой – их часто упускают при первом осмотре.
После снятия осмотрите контактные площадки на шлейфе и материнской плате. Удалите остатки клея изопропиловым спиртом (концентрация 90% и выше) и безворсовой салфеткой. Если на контактах обнаружены окислы, обработайте их ластиком для чистки плат или специальным очистителем (например, DeoxIT). Храните снятый шлейф в антистатическом пакете – даже минимальное повреждение дорожек сделает его непригодным для повторного использования.

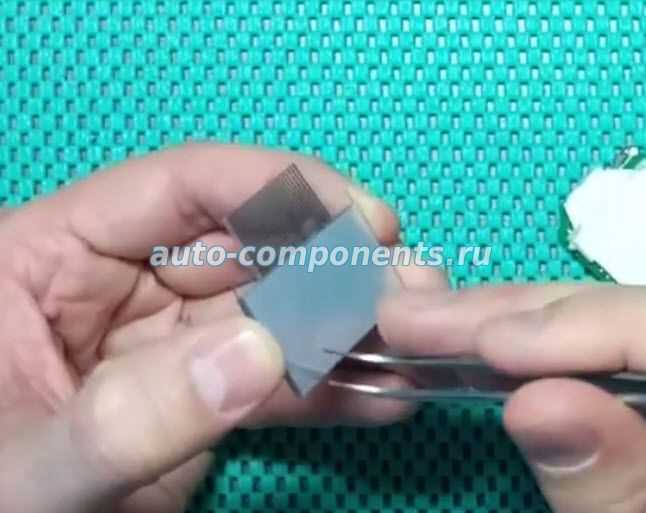

Как правильно нанести клей и зафиксировать новый шлейф
Для фиксации шлейфа дисплея Старлайн используйте двухкомпонентный эпоксидный клей с временем полимеризации не более 5 минут, например, Permatex 22110. Наносите состав тонким слоем шириной 1–1,5 мм вдоль контактной площадки шлейфа, избегая попадания на токопроводящие дорожки. Излишки клея удаляйте немедленно безворсовой салфеткой, смоченной в изопропиловом спирте.
Перед нанесением клея обезжирьте поверхность дисплея и шлейфа ацетоном или спиртом высокой очистки (99%). Используйте антистатическую кисть для равномерного распределения клея – это предотвратит образование воздушных пузырей, которые могут нарушить адгезию. Давление при прижатии шлейфа должно составлять 0,3–0,5 кг/см² в течение 30 секунд.
Для точного позиционирования шлейфа применяйте монтажный шаблон из тонкого пластика толщиной 0,1 мм. Совместите метки на шлейфе с контрольными точками на дисплее, затем зафиксируйте его пинцетом с силиконовыми наконечниками. Избегайте смещения более чем на 0,2 мм – это критично для корректной работы сенсорного слоя.
После нанесения клея прогрейте зону соединения термофеном при температуре 60–70°C в течение 2 минут. Это ускорит полимеризацию и повысит прочность сцепления на 30–40%. Не превышайте указанную температуру – перегрев может повредить гибкую основу шлейфа или вызвать деформацию дисплея.
Для дополнительной фиксации используйте термостойкий скотч Kapton шириной 3 мм, наклеивая его перпендикулярно шлейфу с шагом 5 мм. Избегайте натяжения ленты – она должна лишь поддерживать шлейф, не создавая механического напряжения. Проверьте отсутствие зазоров между шлейфом и дисплеем с помощью лупы с 10-кратным увеличением.
После фиксации оставьте устройство под прессом с усилием 1 кг на 12 часов при комнатной температуре. Не включайте дисплей в течение 24 часов – это гарантирует полную полимеризацию клея. Перед сборкой проверьте сопротивление контактов мультиметром: оно не должно превышать 0,5 Ом на каждом пине.
Если шлейф имеет защитное покрытие, удалите его только перед нанесением клея – это предотвратит окисление контактов. Для шлейфов с анизотропной токопроводящей пленкой (ACF) используйте специализированный клей типа 3M Z-Axis 7303, нанося его при температуре 180°C под давлением 3 МПа в течение 10 секунд.
Основные ошибки при приклеивании шлейфа и как их избежать
Первая и самая распространённая ошибка – использование неподходящего клея. Многие выбирают универсальные суперклеи или двухкомпонентные составы, которые либо слишком жёсткие после высыхания, либо разрушают тонкие проводники шлейфа. Для дисплеев Старлайн подходит только специализированный токопроводящий клей на основе серебра или углерода, например, 3M 9703 или Loctite 3888. Эти составы обеспечивают надёжный контакт без риска окисления или короткого замыкания.
Вторая ошибка – недостаточная очистка поверхностей перед приклеиванием. Остатки старого клея, пыль или жировые пятна снижают адгезию, из-за чего шлейф может отклеиться уже через несколько дней. Перед работой протри контактные площадки изопропиловым спиртом (99%) и безворсовой салфеткой. Не используй ацетон или растворители на основе нефтепродуктов – они повреждают полимерную основу шлейфа.
Третья проблема – неправильное позиционирование шлейфа. Даже небольшой сдвиг на 0,5 мм приводит к неполному контакту или замыканию соседних дорожек. Перед фиксацией используй лупу с подсветкой и убедись, что каждый проводник совпадает с соответствующей контактной площадкой. Для точного позиционирования применяй пинцет с антистатическим покрытием – обычный металлический инструмент может повредить тонкие проводники.
Четвёртая ошибка – чрезмерное давление при прижатии шлейфа. Сильное нажатие деформирует проводники, что приводит к обрывам или коротким замыканиям. Оптимальное давление – 0,1–0,3 кг/см². Для равномерного распределения нагрузки используй силиконовый валик или прижимную пластину с мягкой прокладкой. Время фиксации под давлением – не менее 30 секунд.
Пятая распространённая ошибка – игнорирование температурного режима. Клей на основе серебра требует определённых условий для полимеризации. Работай при температуре 20–25°C и влажности не выше 60%. Если в помещении холодно, используй термофен с регулировкой температуры (не выше 60°C) для ускорения процесса. Перегрев свыше 80°C разрушает клеевой слой и приводит к отслоению.
Шестая ошибка – преждевременное включение устройства. Даже если клей схватился через 10 минут, полная полимеризация занимает 24 часа. Включение дисплея раньше срока приводит к микросмещениям шлейфа из-за теплового расширения. Если тестирование необходимо, используй внешний источник питания с ограничением тока до 50 мА.
Седьмая проблема – использование изоленты или скотча для дополнительной фиксации. Эти материалы со временем теряют адгезию, а клейкая основа оставляет липкие следы, которые сложно удалить. Вместо этого применяй каптон-ленту или термостойкий полиимидный скотч. Они не деформируются при нагреве и не оставляют остатков.
Восьмая ошибка – отсутствие проверки контактов после приклеивания. Даже при идеальной фиксации возможны микроразрывы или окисление. После полимеризации клея прозвони каждый проводник мультиметром в режиме прозвонки диодов. Сопротивление между контактными площадками должно быть не выше 1 Ом. Если значение выше – повтори процедуру очистки и приклеивания.

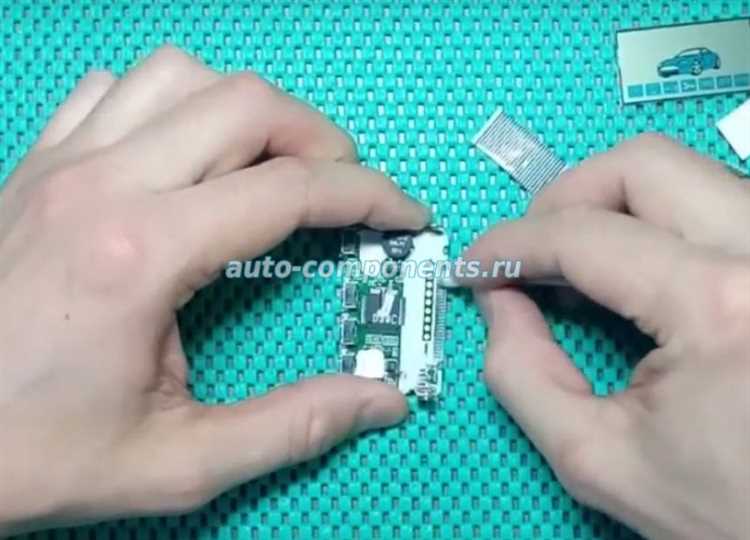

Как проверить качество соединения после установки шлейфа
Первым шагом после подключения шлейфа дисплея Старлайн проверьте визуальную целостность контактов. Осмотрите разъемы на наличие смещений, перекосов или неполного входа в гнездо. Особое внимание уделите контактным площадкам – они должны быть чистыми, без следов окисления или механических повреждений. Если шлейф зафиксирован защелкой, убедитесь, что она надежно защелкнулась, а сам шлейф не имеет изломов или замятий.
Используйте мультиметр в режиме проверки сопротивления для контроля цепи. Отключите питание устройства и прозвоните контакты шлейфа на разъеме платы. Сопротивление между соответствующими парами контактов должно быть близким к нулю (не более 1–2 Ом). Если прибор показывает обрыв или высокое сопротивление, повторно зачистите контакты спиртом и переподключите шлейф. Для моделей с 30-контактным разъемом сверьтесь с распиновкой в сервисной документации – ошибка в подключении может привести к некорректной работе.
Проверьте стабильность соединения механическим воздействием. Аккуратно покачайте шлейф у разъема, не прилагая чрезмерных усилий. Если дисплей реагирует на движения – пропадает изображение или появляются помехи – это свидетельствует о ненадежном контакте. В таких случаях замените шлейф или разъем, если фиксация не обеспечивает достаточного прижима. Для моделей с гибким шлейфом (например, Старлайн E90) избегайте резких изгибов – радиус сгиба не должен быть меньше 5 мм.
Протестируйте работу дисплея при изменении температуры. Включите устройство и подождите 10–15 минут, затем слегка нагрейте корпус феном (температура не выше 50°C). Если на экране появляются искажения или пропадают символы, это указывает на термическую нестабильность соединения. Аналогично проверьте работу при охлаждении (например, поместив устройство в холодильник на 5 минут). Такие тесты особенно актуальны для автомобильных сигнализаций, где перепады температур – частое явление.
Зафиксируйте результаты проверки. Если все тесты пройдены успешно, нанесите на разъем каплю термоклея или закрепите шлейф стяжкой, чтобы исключить случайное отсоединение. Для моделей с двусторонним шлейфом (например, Старлайн B94) убедитесь, что обе стороны плотно прилегают к контактным площадкам. При повторном возникновении проблем замените шлейф на оригинальный – неоригинальные аналоги часто имеют отклонения в геометрии контактов, что приводит к нестабильной работе.
