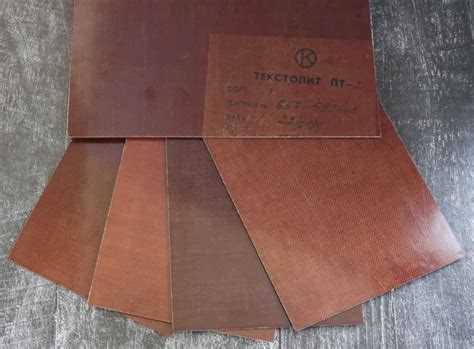

Как отличить текстолит от стеклотекстолита

Текстолит и стеклотекстолит – материалы на основе тканевых или стекловолоконных наполнителей, пропитанных термореактивными смолами. Их часто путают из-за схожего внешнего вида и области применения, но ключевые различия кроются в составе, механических характеристиках и термической стойкости. Без точного анализа ошибка в выборе может привести к снижению надежности конструкции или преждевременному износу деталей.

Основное отличие заключается в наполнителе: у текстолита это хлопчатобумажная ткань (например, бязь или шифон), а у стеклотекстолита – стеклоткань. Хлопковый наполнитель обеспечивает ударную вязкость до 25 кДж/м², но его прочность на разрыв редко превышает 80 МПа. Стекловолокно, напротив, выдерживает нагрузки до 200–300 МПа, сохраняя стабильность при температурах до +180°C против +120°C у текстолита. Эти параметры критичны для деталей, работающих под нагрузкой или в условиях нагрева.

Визуально материалы можно отличить по структуре поверхности: у текстолита она более шероховатая, с заметным рисунком ткани, а стеклотекстолит имеет гладкую, почти глянцевую фактуру. При сгибании образца толщиной 2–3 мм текстолит издает глухой звук и может давать трещины при радиусе изгиба менее 5 мм, тогда как стеклотекстолит выдерживает изгиб до 2 мм без повреждений. Для точной идентификации используйте тест на горение: хлопковый наполнитель обугливается с запахом жженой бумаги, а стекловолокно плавится без характерного запаха, оставляя стеклянный шарик.

Электрические свойства также разнятся: диэлектрическая прочность стеклотекстолита марки СТЭФ достигает 25 кВ/мм, что в 1,5–2 раза выше, чем у текстолита ПТ или ПТК. Это делает его предпочтительным для изоляционных элементов в высоковольтной аппаратуре. В условиях повышенной влажности (95% при +40°C) водопоглощение текстолита может достигать 3–5%, тогда как у стеклотекстолита оно не превышает 0,5%, что критично для наружных применений.

При выборе материала учитывайте не только стоимость, но и эксплуатационные требования. Для силовых конструкций, работающих на изгиб или вибрацию (например, шестерни, подшипники скольжения), подойдет текстолит благодаря высокой демпфирующей способности. Стеклотекстолит незаменим в электротехнике, авиастроении и химическом оборудовании, где нужна стойкость к агрессивным средам и высоким температурам. Проверяйте маркировку: текстолит обозначается буквами ПТ (ПТК, ПТН), стеклотекстолит – СТ (СТЭФ, СТЭФ-У).

Какие визуальные отличия у текстолита и стеклотекстолита

Цвет материала – еще один надежный индикатор. Текстолит чаще всего встречается в естественных оттенках: от светло-бежевого до коричневого, иногда с сероватым или желтоватым подтоном. Это обусловлено цветом исходной хлопчатобумажной ткани и фенолформальдегидных смол, используемых в качестве связующего. Стеклотекстолит, особенно на эпоксидной основе, может быть практически любого цвета: от прозрачно-желтого до черного, зеленого или красного. Однако наиболее распространены оттенки от светло-желтого до темно-коричневого, но с более холодным, «стеклянным» подтоном, который не свойственен текстолиту.

При осмотре торцов листа различия становятся еще очевиднее. У текстолита торцы выглядят рыхлыми, слои ткани легко различимы невооруженным глазом, а при механической обработке (например, распиле) края могут крошиться или расслаиваться. Стеклотекстолит же имеет плотные, монолитные торцы, где слои стеклоткани сливаются в единую массу. Даже при резке края остаются ровными, без выраженного расслоения, а волокна стеклоткани часто просматриваются как тонкие нити, вкрапленные в связующее.

Реакция на свет – простой, но эффективный способ отличить материалы. Если направить яркий источник света (например, фонарик) на тонкий лист текстолита, он будет пропускать свет неравномерно: сквозь более тонкие участки ткани свет пройдет лучше, создавая пятнистый рисунок. Стеклотекстолит, даже при толщине 0,5–1 мм, пропускает свет равномерно, без выраженных пятен, благодаря однородности стеклоткани. Исключение – марки с высоким содержанием наполнителей, но и в этом случае светопропускание будет более предсказуемым, чем у текстолита.

• Текстолит при изгибе издает глухой, «тканевый» звук, похожий на шуршание бумаги. Это связано с эластичностью хлопчатобумажных волокон.
• Стеклотекстолит при аналогичном воздействии звучит звонче, почти как тонкий металл, из-за жесткости стекловолокна.
• Если провести ногтем по поверхности текстолита, останется едва заметная вмятина, а на стеклотекстолите следа не будет вовсе.

Особенности механической обработки также выдают материал. При сверлении текстолита образуется мелкая, почти пылевидная стружка, напоминающая опилки, с характерным запахом фенола. Стеклотекстолит дает более крупную, стекловидную стружку, часто в виде тонких нитей, а запах при обработке менее выражен (особенно у эпоксидных марок). Если на поверхности остаются следы от сверла, у текстолита они будут неровными, с «рваными» краями, а у стеклотекстолита – гладкими, с едва заметными заусенцами.

Еще один признак – поведение при нагреве. Если поднести зажигалку к краю текстолита, он начнет обугливаться с выделением черного дыма и резкого запаха жженой ткани. Поверхность в месте нагрева станет темной, рыхлой, а волокна ткани легко отделятся. Стеклотекстолит при кратковременном нагреве не обугливается, а лишь слегка оплавляется по краям, выделяя белый дым (особенно у фенольных марок) или почти не дымя (эпоксидные марки). Волокна стеклоткани останутся целыми, а место нагрева приобретет стекловидный блеск.

Для точной идентификации рекомендуется использовать комбинацию методов. Например, осмотреть поверхность и торцы, проверить реакцию на свет, изучить стружку после сверления и оценить звук при изгибе. Если материал уже эксплуатировался, обратите внимание на следы износа: текстолит истирается неравномерно, с образованием ворсистой поверхности, а стеклотекстолит сохраняет гладкость даже при длительном трении. В сомнительных случаях можно прибегнуть к химическому тесту: капля ацетона на текстолит вызовет размягчение поверхности и появление липкости, тогда как на стеклотекстолите реакция будет минимальной (особенно у эпоксидных марок).

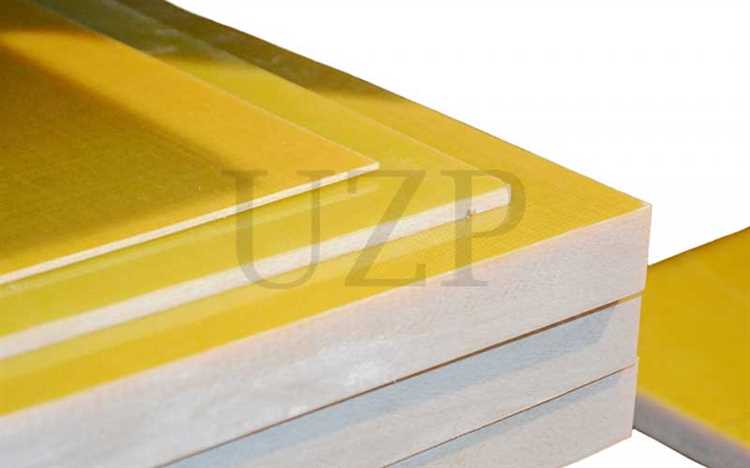

Как проверить плотность и вес образцов для идентификации

Плотность текстолита и стеклотекстолита отличается из-за состава: у первого она составляет 1,3–1,45 г/см³, у второго – 1,6–1,9 г/см³. Для проверки потребуются точные весы (погрешность ≤0,01 г) и мерный цилиндр с водой. Образец взвешивают, затем погружают в воду, фиксируя вытесненный объем. Плотность рассчитывают по формуле: масса (г) / объем (см³). Пример: образец массой 50 г вытесняет 35 см³ воды – плотность 1,43 г/см³ указывает на текстолит. Для стеклотекстолита аналогичный образец вытеснит 26–31 см³.

• Используйте образцы одинаковой толщины (3–5 мм) для сопоставимости.
• Проверяйте температуру воды: 20°C (±2°C) – отклонения искажают результат.
• Исключите пузырьки воздуха на образце при погружении – они завышают объем.
• Для верификации проведите 3 измерения, усредните данные.
• Сравните с эталонными значениями: разброс >0,1 г/см³ требует повторной проверки.

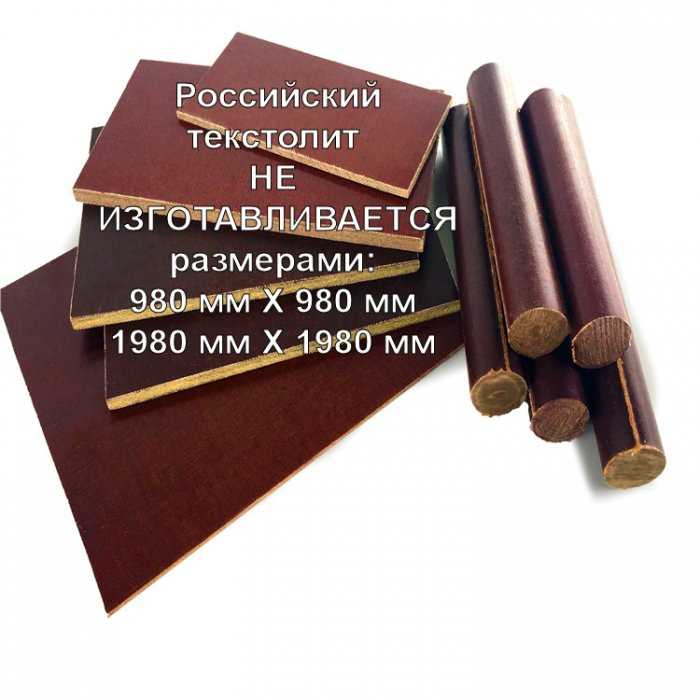

Какие механические свойства указывают на стеклотекстолит

Стеклотекстолит превосходит обычный текстолит по прочности на разрыв и изгиб: его предел прочности при растяжении достигает 200–400 МПа (против 80–150 МПа у текстолита), а при изгибе – 250–500 МПа. Модуль упругости стеклотекстолита составляет 15–30 ГПа, что в 2–3 раза выше, чем у текстолита на основе хлопчатобумажной ткани. Ударная вязкость по Шарпи без надреза – 50–120 кДж/м², тогда как у текстолита редко превышает 30 кДж/м². Эти показатели обусловлены армированием стеклотканью, которая распределяет нагрузку равномерно и предотвращает хрупкое разрушение.

Твердость по Бринеллю у стеклотекстолита – 30–50 HB, а износостойкость при трении скольжения в 1,5–2 раза выше, чем у текстолита. При испытаниях на сжатие материал выдерживает 150–300 МПа, сохраняя стабильность размеров под нагрузкой. Для проверки используйте динамометр с фиксацией деформации: стеклотекстолит демонстрирует линейную зависимость напряжения от деформации до предела текучести, в отличие от текстолита, где кривая имеет выраженный нелинейный участок.

Как определить материал по звуку при ударе или изгибе

Текстолит и стеклотекстолит издают разные звуки при механическом воздействии из-за различий в структуре и составе. При лёгком ударе по текстолиту (наполнитель – хлопчатобумажная ткань) слышен глухой, приглушённый звук с низкой частотой, напоминающий удар по дереву или плотному картону. Стеклотекстолит (наполнитель – стеклоткань) отзывается более звонким, металлическим тоном с чётким резонансом, особенно на тонких листах. Разница обусловлена жёсткостью стекловолокна, которое лучше передаёт колебания.

При изгибе материала звук также меняется: текстолит издаёт тихий скрип или шорох, вызванный трением слоёв ткани. Стеклотекстолит при изгибе может потрескивать – это признак микротрещин в связующей смоле или напряжения в стекловолокне. Если при сгибании слышен резкий хруст, материал, скорее всего, уже имеет скрытые дефекты или низкое качество пропитки. Для проверки используйте образцы толщиной 1–3 мм: на них различия проявляются ярче.

Для точной диагностики проведите серию ударов твёрдым предметом (например, металлическим стержнем) по краю листа. Текстолит даст короткий, быстро затухающий звук, а стеклотекстолит – продолжительный, с эхом. На толстых плитах (5 мм и более) эффект менее выражен, но при простукивании ребром ладони разница сохраняется: стеклотекстолит отзывается вибрацией, ощутимой на коже. Избегайте ударов по рёбрам листа – это искажает результат из-за неравномерного распределения нагрузки.

Дополнительный метод – сравнение звука при падении образцов на твёрдую поверхность. Текстолит упадёт с мягким стуком, стеклотекстолит – с отчётливым звоном, похожим на удар по керамике. Метод работает для образцов массой от 50 г и размером не менее 5×5 см. При сомнениях комбинируйте акустический тест с визуальным осмотром: стеклотекстолит часто имеет глянцевую поверхность и видимые волокна, текстолит – матовый, однородный вид.

Какие температурные испытания помогают отличить материалы

Температурные испытания позволяют выявить ключевые различия между текстолитом и стеклотекстолитом за счет анализа их поведения при нагреве. Основные методы включают термогравиметрический анализ (ТГА), дифференциальную сканирующую калориметрию (ДСК) и испытания на термостойкость под нагрузкой. ТГА определяет потерю массы при нагреве: у стеклотекстолита она начинается при 300–350°C, у текстолита – уже при 200–250°C из-за разложения фенольной смолы.

ДСК фиксирует тепловые эффекты при фазовых переходах. Для стеклотекстолита характерен эндотермический пик при 150–200°C (плавление эпоксидной матрицы), тогда как у текстолита аналогичный пик проявляется при 120–160°C. Разница в 30–40°C обусловлена более высокой термостойкостью стеклоткани по сравнению с хлопчатобумажной основой.

• Испытание на термоудар: образцы нагревают до 150°C, затем резко охлаждают в воде (20°C). Стеклотекстолит сохраняет целостность, текстолит часто растрескивается из-за низкой адгезии смолы к волокнам.
• Измерение теплопроводности: стеклотекстолит (0,3–0,5 Вт/м·К) проводит тепло лучше текстолита (0,2–0,3 Вт/м·К), что заметно при локальном нагреве лазером или паяльником.
• Определение температуры деформации под нагрузкой (HDT): для стеклотекстолита – 180–220°C, для текстолита – 120–150°C. Метод регламентирован ГОСТ 12021-84.

Практический способ – нагрев образцов до 250°C с выдержкой 30 минут. Стеклотекстолит сохраняет форму, текстолит обугливается или выделяет резкий запах фенола. Для точной идентификации рекомендуется комбинировать ТГА с ДСК: разница в температурах начала деструкции и тепловых эффектов дает однозначный результат.

При выборе метода учитывайте условия эксплуатации: для высокотемпературных применений (выше 180°C) подходит только стеклотекстолит. В бытовых условиях достаточно визуального осмотра после нагрева паяльником (350°C, 5 секунд): на текстолите остаются темные следы обугливания, стеклотекстолит не меняет цвет.

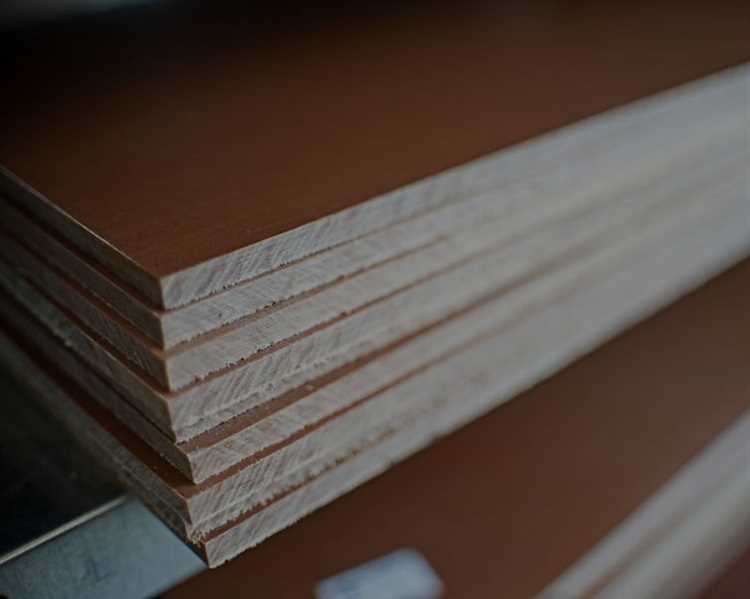

Как использовать химические реактивы для проверки состава

Для дифференциации текстолита и стеклотекстолита применяют реактивы, воздействующие на связующие смолы и наполнители. Основной метод – обработка образца концентрированной серной кислотой (H₂SO₄, 96–98%). Текстолит на основе фенолформальдегидной смолы обугливается при контакте с кислотой, выделяя резкий запах фенола и темнея. Стеклотекстолит, содержащий эпоксидные или полиэфирные смолы, реагирует слабее: поверхность лишь мутнеет, а стекловолокно остаётся видимым.

Ацетон (CH₃COCH₃) растворяет эпоксидные связующие в стеклотекстолите, вызывая размягчение поверхности и появление липкого слоя. Текстолит на фенольной основе не реагирует на ацетон, сохраняя твёрдость. Для теста достаточно нанести каплю реактива на образец и наблюдать за изменениями в течение 1–2 минут. Важно: работайте в вытяжном шкафу – пары ацетона токсичны.

Разбавленная азотная кислота (HNO₃, 20–30%) выявляет присутствие стекловолокна. При погружении образца стеклотекстолита в кислоту на 5–10 минут связующее частично разрушается, обнажая волокна. Текстолит же растворяется с образованием коричневой жидкости из-за окисления фенольных компонентов. Метод эффективен для образцов толщиной до 3 мм – более толстые материалы требуют увеличения времени экспозиции.

Пиролиз – термическое разложение при 400–500°C – позволяет анализировать продукты горения. Текстолит выделяет фенол и формальдегид, обнаруживаемые по характерному запаху и образованию чёрной сажи. Стеклотекстолит при пиролизе даёт белый дым с запахом эпоксидных соединений, а стекловолокно остаётся неизменным. Для проведения теста используйте муфельную печь с контролем температуры и вытяжкой.

Хлороформ (CHCl₃) растворяет полиэфирные смолы, применяемые в некоторых марках стеклотекстолита. При нанесении реактива на поверхность материал размягчается, а при длительном воздействии (10–15 минут) возможно отделение волокон. Текстолит не реагирует на хлороформ, что служит надёжным критерием различия. Учтите: хлороформ летуч и требует работы в перчатках и респираторе.

Для количественного анализа используют метод экстракции в аппарате Сокслета. Образец массой 1–2 г обрабатывают ацетоном или толуолом в течение 4–6 часов. Извлечённое связующее взвешивают после выпаривания растворителя. У текстолита доля экстрагируемых компонентов составляет 30–50%, у стеклотекстолита – 10–25%. Метод точен, но требует лабораторного оборудования.

Реакция с перманганатом калия (KMnO₄) выявляет ненасыщенные связи в полиэфирных смолах. При нанесении 0,1 М раствора на стеклотекстолит фиолетовая окраска обесцвечивается в течение 1–2 минут. Текстолит не обесцвечивает перманганат, что связано с отсутствием двойных связей в фенольных смолах. Тест проводят на свежем срезе материала для исключения влияния поверхностных загрязнений.

Идентификация наполнителя возможна с помощью плавиковой кислоты (HF, 40%). При нанесении на стеклотекстолит кислота растворяет стекловолокно, оставляя пористую структуру связующего. Текстолит не реагирует с HF, так как его наполнитель (бумага или ткань) не содержит кремния. Работа с плавиковой кислотой требует особой осторожности: используйте тефлоновую посуду и защитный костюм.

Какие электрические характеристики разнятся у этих материалов

Текстолит на основе хлопчатобумажной ткани демонстрирует удельное объемное сопротивление в диапазоне 10¹⁰–10¹² Ом·см, тогда как стеклотекстолит с эпоксидной смолой (например, FR-4) превосходит его на порядки – 10¹³–10¹⁵ Ом·см. Диэлектрическая проницаемость текстолита при 1 МГц составляет 4,0–5,5, в то время как у стеклотекстолита она стабильнее и ниже – 4,2–4,8, что критично для высокочастотных приложений. Тангенс угла диэлектрических потерь (tgδ) у текстолита достигает 0,03–0,05, а у стеклотекстолита не превышает 0,02, что снижает энергетические потери в цепях.

При выборе материала для печатных плат или изоляции учитывайте пробивное напряжение: у стеклотекстолита оно составляет 20–50 кВ/мм, у текстолита – 10–25 кВ/мм. Для устройств с рабочим напряжением выше 500 В или в условиях повышенной влажности стеклотекстолит предпочтительнее из-за меньшей гигроскопичности и стабильности параметров. В низковольтных цепях, где стоимость критична, допустимо применение текстолита, но с обязательным контролем влажности и температуры эксплуатации.

Как проверить прочность на излом и растяжение в домашних условиях

Для оценки прочности на излом возьмите образец материала шириной 20–30 мм и длиной 150–200 мм. Закрепите его в тисках так, чтобы свободный конец выступал на 100–120 мм. Приложите усилие к свободному краю, постепенно увеличивая нагрузку до появления трещин или разрушения. Текстолит выдержит изгиб на 10–15° без видимых повреждений, стеклотекстолит – на 5–8°, но потребует большего усилия для разрушения.

Используйте динамометр или бытовые весы с крюком для измерения силы. Подвесьте груз к свободному концу образца через петлю из прочной нити или проволоки. Зафиксируйте момент появления трещин и значение нагрузки. Для текстолита толщиной 2 мм критическая нагрузка составит 15–25 кг, для стеклотекстолита той же толщины – 30–40 кг.

Проверка на растяжение требует подготовки образцов в виде полосок шириной 10–15 мм и длиной 200–250 мм. Закрепите концы в двух зажимах, один из которых неподвижен, а второй соединён с рычагом или лебёдкой. Растягивайте образец до разрыва, фиксируя удлинение и приложенное усилие. Текстолит разорвётся при нагрузке 80–120 МПа, стеклотекстолит – при 200–300 МПа.

Если динамометра нет, используйте рычажную систему с грузами. Например, закрепите образец вертикально, а к нижнему концу подвесьте ёмкость с водой или песком. Постепенно увеличивайте массу, пока не произойдёт разрыв. Для расчёта прочности умножьте массу груза на ускорение свободного падения (9,81 м/с²) и разделите на площадь поперечного сечения образца.

Обратите внимание на характер разрушения. Текстолит ломается с образованием волокнистых краёв, стеклотекстолит – с ровным срезом и минимальным расслоением. При растяжении текстолит даёт заметное удлинение перед разрывом (3–5%), стеклотекстолит – менее 1%. Эти признаки помогут визуально отличить материалы даже без точных измерений.

Для повышения точности проводите испытания на нескольких образцах одного материала. Исключите из расчётов результаты с явными дефектами (пузыри, трещины, неровные края). Среднее арифметическое полученных значений даст более объективную оценку прочности. При толщине образца менее 1 мм уменьшайте нагрузку пропорционально, чтобы избежать преждевременного разрушения.

Избегайте резких ударов и рывков при нагружении – они искажают результаты. Прикладывайте усилие плавно, со скоростью 5–10 мм/мин для растяжения и 1–2°/с для изгиба. Используйте защитные очки и перчатки: осколки стеклотекстолита могут быть острыми, а текстолит при разрушении образует мелкую пыль.

Сравните полученные данные с паспортными характеристиками материалов. Если прочность на излом или растяжение оказалась ниже ожидаемой на 20% и более, проверьте условия хранения образцов. Высокая влажность или длительное воздействие УФ-излучения снижают механические свойства, особенно у текстолита. Для стеклотекстолита критичным может быть воздействие агрессивных сред (масла, растворители).

Какие маркировки и обозначения встречаются на готовых изделиях

На текстолите и стеклотекстолите маркировка наносится лазером, краской или тиснением и включает стандартные обозначения материала, класса прочности и условий эксплуатации. Для текстолита чаще всего встречаются обозначения по ГОСТ 5-78: ПТ (прессованный текстолит), ПТК (повышенной теплостойкости), ПТН (нормальной прочности) или ПТЭ (электротехнический). Стеклотекстолит маркируется по ГОСТ 12652-74: СТ (стеклотекстолит), СТЭФ (стеклотекстолит электротехнический фольгированный), СТЭФ-1 (одностороннее фольгирование), СТЭФ-2 (двустороннее). Дополнительно указывают толщину (например, СТЭФ-1-1,5), класс огнестойкости (V-0, V-1) и температурный индекс (130°C, 180°C). На импортных изделиях могут быть обозначения по стандартам NEMA: FR-4 (аналог СТЭФ), G-10 (негорючий стеклотекстолит) или CEM-1 (композитный материал).

Помимо базовых обозначений, на готовых платах и деталях часто указывают дату изготовления (формат ГГММ или ГГ/НН), номер партии, логотип производителя (например, ИЗОЛИТ, Электроизолит, Rogers Corporation) и специфические параметры: диэлектрическая проницаемость (ε=4,5), тангенс угла потерь (tgδ=0,02), предел прочности при изгибе (≥300 МПа). На фольгированных материалах обозначают толщину медной фольги (18 мкм, 35 мкм, 70 мкм) и тип покрытия (HASL, ENIG, OSP). При выборе изделия проверяйте соответствие маркировки заявленным требованиям: для высокочастотных применений критичен tgδ, для силовой электроники – класс огнестойкости и температурный индекс.

Как отличить материалы по области применения и типичным дефектам

Текстолит и стеклотекстолит применяются в разных сферах из-за различий в механических и электрических свойствах. Текстолит на основе хлопчатобумажной ткани (марки ПТ, ПТК) используется для изготовления шестерен, втулок, подшипников скольжения и изоляционных деталей в электротехнике. Его предел прочности на изгиб составляет 90–120 МПа, а рабочая температура не превышает 120°C. Стеклотекстолит (марки СТ, СТЭФ) с основой из стеклоткани выдерживает нагрузки до 300–400 МПа и температуры до 180°C, что делает его незаменимым в авиации, судостроении и высоковольтной аппаратуре.

В электротехнике текстолит чаще применяют для низковольтных панелей, переключателей и изоляционных прокладок, где критична ударная вязкость (не менее 20 кДж/м²). Стеклотекстолит, благодаря диэлектрической прочности до 25 кВ/мм, используют в печатных платах, трансформаторах и высокочастотных устройствах. При выборе материала для электроизоляции проверяют удельное объемное сопротивление: у текстолита оно составляет 10¹⁰–10¹² Ом·см, у стеклотекстолита – 10¹³–10¹⁵ Ом·см.

Типичные дефекты текстолита связаны с его гигроскопичностью и низкой стойкостью к абразивам. При длительном воздействии влаги (более 60% относительной влажности) материал набухает, теряя до 30% прочности на разрыв. На поверхности появляются микротрещины, особенно в зонах механической обработки. Стеклотекстолит устойчив к влаге, но склонен к расслоению при ударных нагрузках или нарушении технологии прессования. Дефект проявляется в виде белых полос вдоль слоев стеклоткани.

В машиностроении текстолит выбирают для деталей, работающих в условиях трения без смазки (например, направляющие станков). Его коэффициент трения по стали – 0,15–0,25, но при перегреве свыше 100°C наблюдается термическая деструкция связующего, приводящая к выкрашиванию. Стеклотекстолит применяют для корпусных деталей, где важна жесткость: модуль упругости достигает 20 ГПа, но при сверлении или фрезеровании возможны сколы кромок из-за хрупкости. Для минимизации дефектов рекомендуется использовать инструмент с алмазным напылением и охлаждение сжатым воздухом.

При эксплуатации в химически агрессивных средах стеклотекстолит превосходит текстолит благодаря стойкости к кислотам, щелочам и органическим растворителям. Однако при контакте с концентрированной серной кислотой (>70%) или хлором даже стеклотекстолит теряет до 50% прочности за 24 часа. Текстолит в таких условиях разрушается полностью. Для проверки стойкости проводят испытания образцов в среде эксплуатации с последующим измерением изменения массы и прочности.

Для оперативной диагностики дефектов используют визуальный осмотр и простые тесты. У текстолита проверяют наличие вздутий, изменения цвета (потемнение указывает на термическое старение) и характерный запах фенола при нагреве. У стеклотекстолита осматривают кромки на предмет расслоений и измеряют твердость по Бринеллю: снижение показателя с 30–40 до 20–25 HB свидетельствует о деградации связующего. При подозрении на внутренние дефекты применяют ультразвуковой контроль или рентгенографию.
