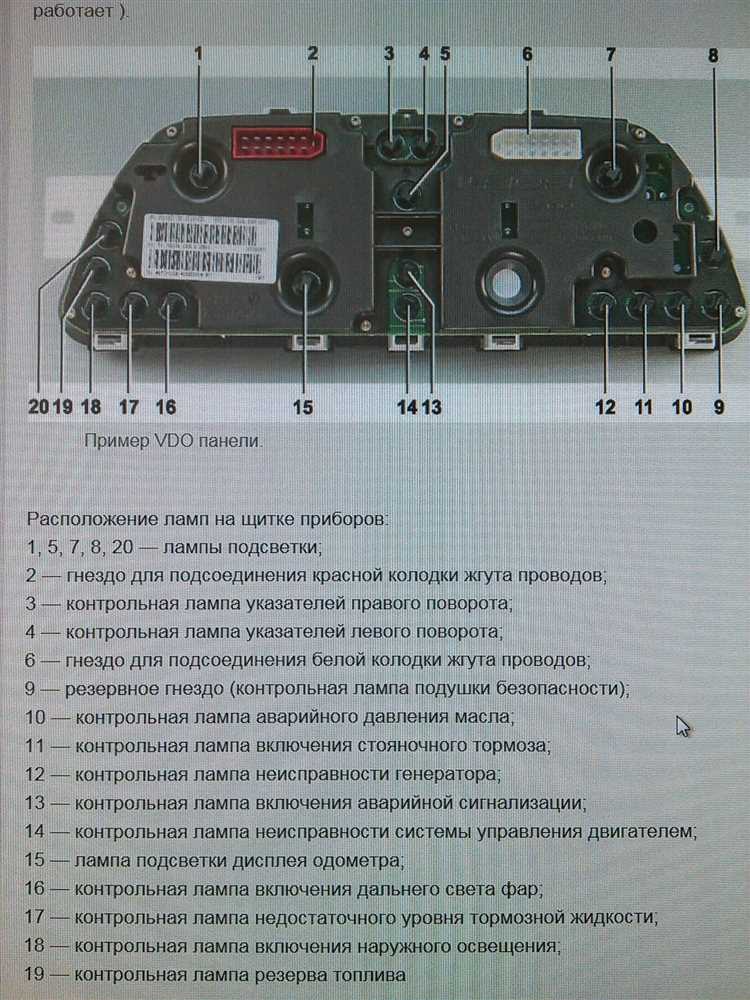

Поворотник на ВАЗ 2114 – элемент, который выходит из строя чаще, чем лампы головного света. Причина проста: он работает в режиме постоянных миганий, что сокращает срок службы нити накала. Стандартная лампа типа PY21W (оранжевая, мощностью 21 Вт) рассчитана на 300–500 часов работы, но на практике перегорает быстрее из-за вибраций и перепадов напряжения. Если при включении поворотника слышен только щелчок реле, а свет не загорается – пора менять лампу.
Замена занимает не более 10 минут, если знать последовательность действий. Инструменты не нужны: достаточно пальцев и новой лампы. Важно: на ВАЗ 2114 используются лампы с цоколем BAU15s – не перепутайте с похожими моделями для других автомобилей. Перед началом работ отключите зажигание и выньте ключ из замка, чтобы избежать случайного короткого замыкания.
Основная сложность – доступ к патрону. На передних поворотниках он скрыт за пластиковой накладкой, которую нужно аккуратно отогнуть. На задних фонарях лампа находится под крышкой багажника, где требуется снять обшивку. Не используйте отвертки или плоскогубцы для демонтажа – пластиковые защелки легко ломаются. Если лампа не вынимается, проверьте, не прикипела ли она к патрону: в этом случае поможет легкое покачивание с одновременным вытягиванием.
После установки новой лампы проверьте ее работоспособность до сборки. Включите аварийную сигнализацию или поворотник и убедитесь, что свет ровный, без мерцаний. Если лампа не горит, скорее всего, проблема в патроне или проводке – осмотрите контакты на окисление. Для профилактики смажьте их тонким слоем технического вазелина, чтобы предотвратить коррозию.
Какие инструменты и материалы понадобятся для замены
Лампа поворотника на ВАЗ 2114 имеет цоколь типа PY21W с оранжевым стеклом. При покупке новой лампы обратите внимание на маркировку: она должна совпадать с оригинальной. Не используйте лампы с прозрачным стеклом – это нарушит требования ПДД и снизит видимость сигнала. Рекомендуемые производители: Osram, Philips или Bosch.
Для защиты рук от грязи и возможных порезов при работе с пластиковыми элементами фары пригодятся тонкие хлопчатобумажные перчатки. Они не скользят и не оставляют ворсинок, в отличие от резиновых или синтетических. Если перчаток нет, используйте сухую тряпку без ворса для удержания лампы.
В некоторых случаях может потребоваться плоская отвёртка с узким жалом (3–5 мм) для поддевания пластиковых защёлок или фиксаторов. Не применяйте силу – защёлки хрупкие и легко ломаются. Если фиксатор сломался, его можно заменить на новый (артикул 2114-3711010-10 для переднего поворотника).
Для очистки посадочного места лампы и контактов от окислов и грязи используйте спирт или специальный очиститель электрических контактов (например, Kontakt 60). Не применяйте растворители на основе ацетона – они разъедают пластик. Ватные палочки или безворсовая салфетка помогут удалить загрязнения из труднодоступных мест.
Если фара демонтируется полностью (например, для замены отражателя), понадобится ключ на 10 мм для откручивания болтов крепления. В редких случаях может пригодиться шестигранник на 5 мм – им фиксируют некоторые модификации кронштейнов. Перед началом работ отсоедините клемму «минус» от аккумулятора, чтобы исключить короткое замыкание.
Для проверки работоспособности новой лампы используйте мультиметр в режиме прозвонки или тестер на 12 В. Подключите щупы к контактам лампы и убедитесь в наличии сопротивления. Если лампа не прозванивается, она неисправна. Также проверьте целостность проводки в разъёме – часто проблема кроется не в лампе, а в окисленных контактах.
Дополнительные материалы: силиконовая смазка для обработки резиновых уплотнителей фары (предотвращает их растрескивание) и изолента чёрного цвета для временной фиксации проводов, если разъём повреждён. Храните запасную лампу в оригинальной упаковке – это защитит её от влаги и механических повреждений до установки.
Как правильно открыть капот и получить доступ к поворотнику
Сначала потяните рычаг открывания капота, расположенный слева под приборной панелью, до характерного щелчка. Затем переместитесь к передней части автомобиля и нащупайте под центральной частью капота металлический фиксатор – нажмите на него вверх, одновременно приподнимая капот. Удерживайте его открытым с помощью штатной распорки, закрепив её в специальном пазу на внутренней стороне капота. Для доступа к поворотнику снимите пластиковую накладку фары: отверните два винта крепления крестовой отвёрткой (один – у верхнего края, второй – ближе к бамперу) и аккуратно отсоедините накладку, потянув её на себя.
Поворотник расположен в нижней части фары, за отдельным пластиковым патроном с проводами. Чтобы извлечь его, поверните патрон против часовой стрелки на 45 градусов и вытяните вместе с лампой. Не касайтесь стеклянной колбы новой лампы руками – используйте салфетку или перчатки, чтобы избежать жировых следов, сокращающих срок службы.
Снятие защитного кожуха фары для доступа к лампе
На ВАЗ 2114 защитный кожух фары крепится тремя винтами под крестовую отвёртку: два расположены по бокам корпуса фары, третий – снизу, ближе к бамперу. Для демонтажа потребуется отвёртка PH2 или аналогичная с магнитным наконечником – винты часто проворачиваются в пластиковых гнёздах, а магнит предотвратит их падение в подкапотное пространство. Перед началом работ отсоедините клемму «минус» аккумулятора, чтобы исключить случайное короткое замыкание при касании металлическим инструментом токоведущих частей.
После откручивания винтов кожух снимается движением на себя с одновременным лёгким покачиванием – защёлки по периметру могут удерживать его плотнее, чем кажется. Если фара установлена давно, пластик защёлок может стать хрупким: в этом случае подденьте кожух пластиковой монтажной лопаткой у нижнего края, избегая сильного нажима на стекло фары. При обратной установке убедитесь, что резиновый уплотнитель по контуру кожуха не перекручен и плотно прилегает к корпусу – иначе внутрь попадут влага и пыль, что сократит срок службы лампы и отражателя.
Отсоединение электрического разъёма от лампы поворотника
Перед началом работы убедитесь, что зажигание автомобиля выключено. На ВАЗ 2114 разъём лампы поворотника расположен с тыльной стороны фары и фиксируется пластиковым замком. Для доступа к нему потребуется снять защитный кожух или отогнуть край резинового уплотнителя, если он мешает.
Разъём имеет характерную Г-образную форму с двумя контактами. Нажмите на фиксатор большим пальцем в направлении, противоположном проводам – обычно это движение вверх или в сторону корпуса фары. Усилие должно быть умеренным: чрезмерное давление может повредить пластиковые элементы.
Если фиксатор не поддаётся, проверьте наличие грязи или коррозии на контактах. Очистите их с помощью отвёртки с плоским жалом или мелкозернистой наждачной бумаги. Избегайте использования жидкостей для очистки контактов – они могут оставить плёнку, ухудшающую проводимость.
После нажатия на фиксатор потяните разъём на себя, удерживая его за корпус, а не за провода. Если соединение не разъединяется, покачайте его из стороны в сторону с небольшой амплитудой. Резкие рывки могут привести к обрыву проводов или повреждению изоляции.
На некоторых экземплярах ВАЗ 2114 встречаются разъёмы с дополнительной металлической скобой. В этом случае сначала снимите скобу, поддев её тонкой отвёрткой, а затем отсоедините сам разъём. Скоба часто ломается при неаккуратном демонтаже – имейте запасную на случай замены.
После отсоединения осмотрите контакты на предмет окисления или деформации. При необходимости подогните их пинцетом, чтобы обеспечить плотное прилегание при обратной сборке. Проверьте также состояние проводов: трещины или потёртости изоляции требуют ремонта или замены жгута.
Храните разъём в чистом месте, избегая попадания на него масла или влаги. Перед подключением новой лампы убедитесь, что контакты сухие и не имеют следов окисления. Правильное отсоединение разъёма сокращает время замены и предотвращает повреждение электрооборудования.
Демонтаж старой лампы и проверка её состояния
Отсоедините колодку проводов от патрона лампы поворотника, сжав фиксаторы пальцами. На ВАЗ 2114 патрон крепится поворотом против часовой стрелки на 45 градусов – удерживайте его за корпус, а не за провода, чтобы избежать обрыва контактов. Если патрон не поддаётся, слегка покачайте его из стороны в сторону, не прилагая чрезмерных усилий: пластик хрупкий и может треснуть при резком движении.
Извлеките лампу из патрона, потянув её за стеклянную колбу – не касайтесь пальцами галогенной поверхности, если установлена лампа типа PY21W. Осмотрите нить накала: почернение или обрыв указывают на необходимость замены. Проверьте цоколь на наличие окисления или оплавления – такие дефекты приводят к нестабильному контакту и требуют очистки патрона мелкозернистой наждачной бумагой (P600) или замены.
Прозвоните лампу мультиметром в режиме проверки сопротивления: исправная PY21W покажет 2–4 Ома, а перегоревшая – бесконечность. Если прибор отсутствует, подключите лампу к аккумулятору через провода с зажимами «крокодил»: рабочая лампа загорится в полную силу. Обратите внимание на цвет светового потока – жёлтый оттенок вместо белого сигнализирует о выработке ресурса или некачественном изделии.
Перед установкой новой лампы протрите патрон сухой ветошью, удалив пыль и влагу. Проверьте состояние резинового уплотнителя на патроне: трещины или деформация требуют его замены, иначе внутрь фары попадет влага, что приведёт к коррозии контактов. Если при демонтаже обнаружены следы ржавчины на металлических элементах, обработайте их преобразователем ржавчины и покройте тонким слоем консистентной смазки (например, Литол-24).
Установка новой лампы и фиксация её в патроне
Возьмите новую лампу типа PY21W с цоколем BAU15s – именно она используется в поворотниках ВАЗ 2114. Проверьте целостность колбы: трещины или потемнения укажут на брак. Удерживайте лампу за металлический цоколь, избегая касаний стекла пальцами – жировые следы сокращают срок службы. Если контакт всё же произошёл, протрите колбу спиртовой салфеткой.
Вставьте лампу в патрон до упора, совместив выступы на цоколе с пазами в гнезде. Убедитесь, что контакты лампы плотно прилегают к пружинным клеммам патрона – слабое соединение вызовет мерцание или отказ. Для проверки лёгким покачиванием убедитесь в отсутствии люфта: лампа должна сидеть жёстко, без смещений.
Поверните лампу по часовой стрелке на 45 градусов до щелчка. Этот фиксирующий механизм предотвращает самопроизвольное выпадение при вибрации. Если поворот затруднён, не прилагайте силу – возможно, цоколь не до конца вошёл в пазы. В таком случае извлеките лампу и повторите установку, контролируя положение выступов.
После фиксации подайте кратковременно питание (включите зажигание и аварийку) и проверьте работу лампы. Если свет тусклый или мигает неравномерно, извлеките лампу и зачистите контакты патрона мелкозернистой наждачной бумагой. Окисление часто становится причиной нестабильной работы – особенно в условиях повышенной влажности.
Сборка фары и проверка работоспособности поворотника
Установите отражатель поворотника на место, совместив его выступы с пазами в корпусе фары. Проверьте плотность прилегания – зазоры недопустимы, иначе внутрь попадет влага. Вставьте патрон с новой лампой PY21W (цоколь BAU15s) в отражатель, повернув его по часовой стрелке до щелчка. Убедитесь, что контакты патрона не деформированы и лампа фиксируется без люфта. Подключите колодку проводов, нажав до характерного щелчка – слабое соединение приведет к мерцанию или отказу поворотника.
Перед окончательной сборкой выполните проверку:
- Включите зажигание и активируйте аварийную сигнализацию – поворотник должен мигать с частотой 90±30 циклов в минуту.
- Проверьте герметичность фары: прижмите стекло к корпусу, убедитесь в отсутствии щелей. Если уплотнитель поврежден, замените его на новый (каталожный номер 2114-3711010-10).
- Зафиксируйте фару тремя винтами М6 (момент затяжки 3–4 Н·м), начиная с верхнего крепления. Перетяжка приведет к трещинам пластика.
- После установки бампера визуально оцените синхронность мигания левого и правого поворотников – разница в частоте указывает на неисправность реле (2114-3747010).
Типичные ошибки при замене и как их избежать
Первая распространённая ошибка – игнорирование полярности лампы. На ВАЗ 2114 в поворотниках используются лампы типа PY21W с цоколем BAU15s, где один контакт шире другого. При установке лампы в патрон важно совместить выступ на цоколе с пазом в патроне. Если лампа вставлена неправильно, она не зафиксируется, а при попытке провернуть может сломаться цоколь или деформироваться патрон. Перед установкой осмотрите патрон: паз обычно расположен внизу, а выступ на лампе должен совпадать с ним.
Вторая ошибка – использование чрезмерной силы при демонтаже патрона. Пластиковый корпус фары ВАЗ 2114 хрупкий, особенно в местах крепления патрона. Если патрон не поддаётся, не пытайтесь вырвать его рывком. Вместо этого слегка покачайте его из стороны в сторону, одновременно вытягивая на себя. При необходимости смочите место соединения WD-40 или аналогичным составом, чтобы размягчить закисшие уплотнители. Избегайте нагрева феном – пластик может деформироваться.
Третья проблема – замена лампы без отключения питания. Даже если поворотник не работает, в цепи может присутствовать остаточное напряжение. Отсоедините клемму «минус» от аккумулятора перед началом работ. Это исключит риск короткого замыкания при случайном касании контактов. Если лампа перегорела из-за скачка напряжения, проверьте предохранитель F16 (10А) в монтажном блоке – его перегорание часто сопровождает выход из строя поворотника.
Четвёртая ошибка – установка лампы с неподходящими характеристиками. Некоторые владельцы заменяют стандартную PY21W на светодиодные аналоги без проверки совместимости. Светодиоды требуют меньшего тока, и штатное реле поворотников может не распознавать их как исправные, что приводит к ускоренному миганию или полному отсутствию сигнала. Если планируете переход на LED, установите дополнительное реле-эмулятор нагрузки или замените штатное реле на специализированное (например, 1118-3747010-02 для светодиодов).
Последняя ошибка – пренебрежение проверкой герметичности после замены. Даже небольшой зазор между патроном и корпусом фары приводит к попаданию влаги, окислению контактов и преждевременному выходу лампы из строя. После установки патрона убедитесь, что резиновый уплотнитель плотно прилегает к корпусу. Нанесите тонкий слой силиконовой смазки на уплотнитель перед сборкой – это улучшит герметичность и предотвратит примерзание зимой.
