Ток холостого хода трансформатора (I0) – один из основных параметров, характеризующих его энергоэффективность и техническое состояние. В силовых трансформаторах мощностью от 10 кВА до 1000 кВА нормативные значения I0 обычно составляют 0,5–4% от номинального тока первичной обмотки, в зависимости от конструкции и класса напряжения. Для трансформаторов малой мощности (до 1 кВА) допустимый диапазон расширяется до 5–10%, что обусловлено особенностями магнитопровода и потерями на гистерезис.
Превышение нормы I0 на 15–20% свидетельствует о дефектах: короткозамкнутых витках, повреждении изоляции или насыщении магнитопровода. Например, в трансформаторах с шихтованным сердечником из электротехнической стали толщиной 0,35 мм ток холостого хода не должен превышать 2,5% при номинальном напряжении. Для тороидальных трансформаторов с ленточным сердечником этот показатель снижается до 1–1,5% благодаря минимальным потерям на рассеяние магнитного потока.
При измерении I0 необходимо учитывать температурный режим: увеличение температуры обмоток на 10°C может повысить ток холостого хода на 3–5% из-за роста активного сопротивления меди. Для точной диагностики рекомендуется проводить испытания при температуре 20±5°C и стабилизированном напряжении питания с отклонением не более ±1%. Использование цифровых анализаторов качества электроэнергии с разрешением 0,1% позволяет выявить даже незначительные отклонения от нормы.
В трансформаторах с номинальным напряжением 6–10 кВ ток холостого хода не должен превышать 3%, а для высоковольтных трансформаторов (35–110 кВ) – 1,5–2%. При проектировании систем электроснабжения с параллельно работающими трансформаторами разница в значениях I0 не должна превышать 10%, иначе возникает неравномерное распределение нагрузки и перегрев обмоток. Для снижения I0 на этапе производства применяют холоднокатаную сталь с удельными потерями не более 1,1 Вт/кг при индукции 1,7 Тл.
Регулярный контроль I0 – обязательное условие для продления срока службы трансформатора. При обнаружении отклонений свыше 25% от паспортных данных требуется проведение дополнительных испытаний: измерение сопротивления изоляции, проверка коэффициента трансформации и анализ частотного спектра тока холостого хода. Для трансформаторов, эксплуатируемых в условиях повышенной влажности или агрессивных сред, допустимые значения I0 корректируются в сторону уменьшения на 5–7%.

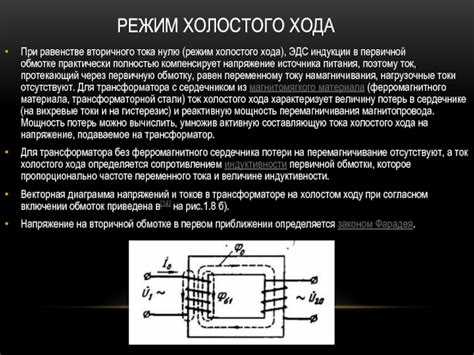

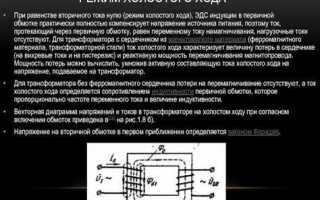

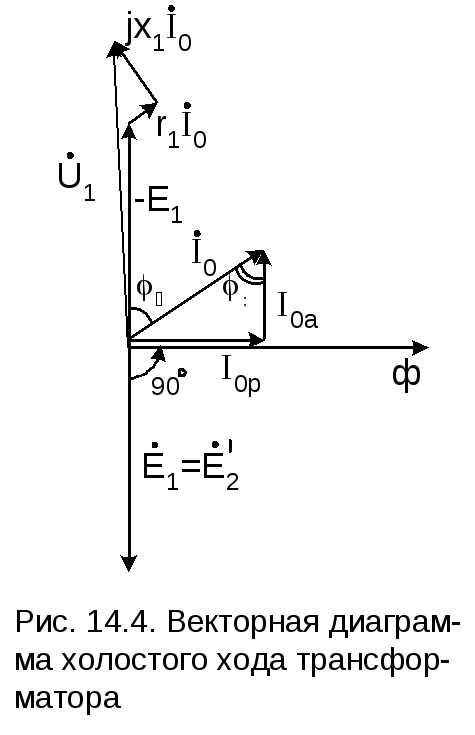

Норма тока холостого хода трансформатора: значения
Ток холостого хода (I0) – ключевой параметр, характеризующий потери в магнитопроводе трансформатора. Для силовых трансформаторов общего назначения (класс напряжения 6–35 кВ) нормативные значения I0 составляют 0,5–3% от номинального тока первичной обмотки. У трансформаторов мощностью до 100 кВА допустимый диапазон расширяется до 4–5%, что обусловлено конструктивными особенностями и качеством электротехнической стали.
В трансформаторах с сердечником из холоднокатаной анизотропной стали (например, марки 3408) ток холостого хода снижается до 0,3–1,5%. Это достигается за счёт уменьшения удельных потерь на перемагничивание (не более 1,05 Вт/кг при индукции 1,7 Тл). Для сравнения: в трансформаторах с горячекатаной сталью (марки 1511) I0 может достигать 5–7%, что ограничивает их применение в энергоэффективных системах.
- Трансформаторы мощностью 10–100 кВА: I0 = 2–4% (для стали 3408 – 1–2%).
- Трансформаторы 100–1000 кВА: I0 = 1–3% (для стали 3408 – 0,5–1,5%).
- Трансформаторы свыше 1000 кВА: I0 ≤ 1% (при использовании стали с потерями ≤ 0,9 Вт/кг).
Превышение нормативных значений I0 свидетельствует о дефектах: короткозамкнутых витках, нарушении изоляции пластин магнитопровода или неравномерном зазоре. Например, при увеличении I0 на 30% относительно паспортных данных потери холостого хода возрастают на 50–70%, что приводит к перегреву и снижению КПД на 2–4%. Диагностика проводится методом сравнения с заводскими характеристиками или измерением потерь при номинальном напряжении.
Для трансформаторов с регулированием напряжения под нагрузкой (РПН) допустимые значения I0 корректируются в зависимости от положения переключателя. В крайних положениях (например, ±16% от номинала) ток холостого хода может увеличиваться на 10–15% из-за изменения магнитной индукции. В таких случаях нормой считается I0 ≤ 2,5% для трансформаторов мощностью до 40 МВА.
При эксплуатации в условиях повышенной температуры (свыше +40°C) или при несинусоидальной нагрузке (с коэффициентом гармоник >5%) ток холостого хода возрастает на 5–20%. Для минимизации влияния высших гармоник рекомендуется использовать трансформаторы с пониженной индукцией (≤1,6 Тл) или применять фильтрокомпенсирующие устройства. В сетях с частыми перенапряжениями (до 1,1Uном) допустимо кратковременное увеличение I0 до 1,5 от номинального значения.
Контроль тока холостого хода проводится при вводе в эксплуатацию и не реже одного раза в 5 лет. Измерения выполняются при номинальном напряжении и частоте, с использованием приборов класса точности не ниже 0,5. При отклонении I0 более чем на 10% от паспортных данных требуется проведение дополнительных испытаний: проверка сопротивления изоляции, анализ вибрации магнитопровода и тепловизионный контроль. Для трансформаторов, работающих в режиме холостого хода более 50% времени, нормативные значения I0 ужесточаются на 15–20%.
Как измерить ток холостого хода трансформатора в полевых условиях
Для измерения тока холостого хода трансформатора в полевых условиях потребуется мультиметр с функцией измерения переменного тока (AC) и диапазоном не менее 10 А, либо токовые клещи с аналогичными характеристиками. Перед началом работ убедитесь, что трансформатор отключен от нагрузки и сети. Подключите измерительный прибор последовательно к первичной обмотке трансформатора, соблюдая полярность и технику безопасности.
При использовании мультиметра переведите его в режим измерения переменного тока (AC) и выберите максимальный предел измерений (обычно 10 А). Подключите щупы к соответствующим гнездам прибора: черный – к COM, красный – к гнезду для измерения тока. Если ток превышает выбранный предел, прибор может выйти из строя, поэтому начинайте с максимального диапазона и при необходимости уменьшайте его.
Токовые клещи удобнее в полевых условиях, так как не требуют разрыва цепи. Установите клещи на провод первичной обмотки трансформатора, убедившись, что они полностью охватывают проводник. Выберите режим измерения переменного тока (AC) и зафиксируйте показания. Для повышения точности измерений проведите несколько замеров и усредните результаты.
Перед подачей напряжения на трансформатор проверьте отсутствие короткого замыкания во вторичной обмотке. Для этого используйте мультиметр в режиме прозвонки или измерения сопротивления. Сопротивление вторичной обмотки должно быть в пределах нескольких ом, а первичной – сотен ом или единиц килоом, в зависимости от мощности трансформатора.
Подайте номинальное напряжение на первичную обмотку трансформатора. Если номинальное напряжение неизвестно, используйте регулируемый источник питания или автотрансформатор (ЛАТР), начиная с минимального напряжения и постепенно увеличивая его до достижения номинального значения. Зафиксируйте показания тока холостого хода при номинальном напряжении.
Сравните полученные значения с паспортными данными трансформатора. Допустимое отклонение тока холостого хода обычно составляет ±10–15% от номинального значения. Если измеренный ток значительно превышает норму, это может указывать на межвитковое замыкание, повреждение магнитопровода или другие неисправности. В таких случаях требуется дополнительная диагностика.
После завершения измерений отключите трансформатор от сети и разберите измерительную схему. Зафиксируйте результаты в протоколе с указанием условий измерений: температуры окружающей среды, напряжения питания, типа и модели измерительного прибора. Эти данные пригодятся для дальнейшего анализа и сравнения с последующими измерениями.
Допустимые отклонения тока холостого хода от паспортных данных
Ток холостого хода трансформатора (I0) нормируется ГОСТ 30830-2002 и зависит от класса напряжения, мощности и конструкции магнитопровода. Для силовых трансформаторов мощностью до 6300 кВ·А допустимое отклонение I0 от паспортного значения составляет ±15%, свыше 6300 кВ·А – ±10%. Превышение этих пределов указывает на дефекты магнитной системы: замыкание листов стали, нарушение изоляции между пластинами или неравномерность зазоров в стыках. Для трансформаторов с РПН (регулированием под нагрузкой) допуск увеличивается до ±20% из-за влияния переключающего устройства на магнитное поле.
В эксплуатации отклонения I0 анализируют с учетом температуры обмоток и напряжения сети. При температуре масла 75°C ток холостого хода может возрастать на 5–8% относительно значения при 20°C из-за снижения магнитной проницаемости стали. Если напряжение питания превышает номинальное на 5%, I0 увеличивается на 10–15% вследствие насыщения магнитопровода. Для точной оценки проводят измерения при стабилизированном напряжении, равном 1,05Uном, и температуре обмоток не ниже 50°C.
При обнаружении отклонений свыше нормы проверяют симметрию фазных токов холостого хода. Разница между фазами более 5% свидетельствует о неравномерном распределении магнитного потока, вызванном смещением обмоток или деформацией магнитопровода. В таких случаях рекомендуется провести испытания на потери холостого хода (P0): превышение паспортных значений на 20% и более требует разборки трансформатора для дефектации активной части.
Для трансформаторов с длительным сроком службы (свыше 25 лет) допустимые отклонения I0 корректируют с учетом старения изоляции и магнитопровода. В нормативах РД 34.45-51.300-97 предусмотрено увеличение допуска до ±25% при условии, что потери холостого хода не превышают 1,3P0 пасп. При этом обязательна проверка коэффициента трансформации и сопротивления обмоток постоянному току для исключения витковых замыканий.
Влияние качества электроэнергии на ток холостого хода трансформатора
Ток холостого хода трансформатора (I₀) напрямую зависит от параметров питающей сети, особенно от напряжения и его гармонического состава. При отклонении напряжения от номинального значения на ±5% I₀ может изменяться на 10–25% в зависимости от конструкции магнитопровода. Например, для трансформаторов с сердечником из холоднокатаной стали рост напряжения на 5% увеличивает I₀ на 15–20%, а снижение на 5% уменьшает его на 10–12%. Эти изменения обусловлены нелинейностью кривой намагничивания материала.
Гармонические искажения напряжения – одна из ключевых причин роста I₀. При содержании высших гармоник (особенно 3-й, 5-й и 7-й) свыше 5% от основной частоты ток холостого хода может возрастать на 30–50%. Это связано с увеличением потерь на гистерезис и вихревые токи в магнитопроводе. Для трансформаторов мощностью 100–1000 кВА при коэффициенте несинусоидальности (THD) напряжения 8% I₀ увеличивается на 20–35%, что приводит к дополнительному нагреву обмоток и снижению КПД.
Несимметрия напряжений по фазам также влияет на I₀. При разбалансе фазных напряжений на 3–5% ток холостого хода в наиболее нагруженной фазе может превышать номинальное значение на 15–25%. В трехфазных трансформаторах это вызывает неравномерное распределение магнитного потока, увеличивая потери в стали и обмотках. Для трансформаторов с группой соединения Y/Yн несимметрия свыше 4% приводит к росту I₀ на 18–22% в фазе с максимальным напряжением.
Частота питающей сети оказывает меньшее, но заметное воздействие. При снижении частоты на 1% от номинальной (например, с 50 до 49,5 Гц) I₀ увеличивается на 1–3% из-за роста магнитной индукции в сердечнике. Для трансформаторов с номинальной индукцией 1,6–1,7 Тл это изменение может достигать 4–5%. Обратный эффект наблюдается при повышении частоты: при 50,5 Гц I₀ снижается на 1–2%, но возрастают потери на вихревые токи.
Качество электроэнергии влияет не только на величину I₀, но и на его форму. При наличии постоянной составляющей в напряжении (даже 0,5–1% от номинального) ток холостого хода становится несимметричным, а его действующее значение увеличивается на 10–15%. Это характерно для сетей с полупроводниковыми преобразователями, где выпрямители создают постоянную составляющую. Для трансформаторов мощностью до 630 кВА такое искажение приводит к дополнительным потерям до 8–12% от номинальных.
Для минимизации негативного влияния качества электроэнергии на I₀ рекомендуется:
— использовать трансформаторы с пониженной индукцией (1,4–1,5 Тл вместо 1,6–1,7 Тл) для снижения чувствительности к гармоникам;
— применять фильтрокомпенсирующие устройства (ФКУ) для подавления высших гармоник до уровня THD < 3%;
— обеспечивать симметрию фазных напряжений в пределах 2% с помощью регуляторов напряжения или симметрирующих устройств;
— контролировать частоту сети с точностью ±0,2 Гц для трансформаторов с высокой индукцией.
В таблице приведены экспериментальные данные по изменению I₀ в зависимости от параметров качества электроэнергии для трансформатора мощностью 400 кВА с номинальным током холостого хода 1,2 А:
| Параметр | Отклонение | Изменение I₀, % |
|---|---|---|
| Напряжение | +5% | +18% |
| Напряжение | -5% | -12% |
| THD напряжения | 8% | +30% |
| Несимметрия напряжений | 4% | +20% |
| Частота | -1% | +3% |
| Постоянная составляющая | 1% | +12% |
Регулярный мониторинг качества электроэнергии с помощью анализаторов (например, Fluke 435 или аналогичных) позволяет своевременно выявлять отклонения, влияющие на I₀. Для трансформаторов, работающих в сетях с нестабильными параметрами, рекомендуется устанавливать системы автоматической коррекции напряжения и фильтрации гармоник, что снижает рост I₀ на 40–60% и продлевает срок службы оборудования на 15–20%.
Сравнение норм тока холостого хода для трансформаторов разных мощностей
Нормы тока холостого хода (Ixx) трансформаторов напрямую зависят от их мощности и конструктивных особенностей. Для маломощных трансформаторов (до 10 кВА) допустимые значения Ixx обычно составляют 3–8% от номинального тока. Например, у трансформатора мощностью 5 кВА с первичным напряжением 220 В ток холостого хода не должен превышать 0,5–1,3 А. Превышение этих значений указывает на дефекты магнитопровода или обмоток, требующие диагностики.
В диапазоне мощностей 10–100 кВА нормы ужесточаются: Ixx снижается до 2–5%. Так, для трансформатора 50 кВА с первичным напряжением 380 В допустимый ток холостого хода ограничен 1,5–3,8 А. Здесь критично учитывать материал сердечника: у трансформаторов с холоднокатаной сталью потери холостого хода на 20–30% ниже, чем у аналогов с горячекатаной. При эксплуатации рекомендуется контролировать Ixx не реже одного раза в год, особенно при работе в режимах с частыми пусками.
Для трансформаторов средней мощности (100–1000 кВА) нормы Ixx составляют 1–3%. Например, у трансформатора 630 кВА с первичным напряжением 10 кВ ток холостого хода не должен превышать 0,6–1,9 А. В этом сегменте ключевую роль играет технология сборки магнитопровода: ступенчатое шихтование снижает Ixx на 10–15% по сравнению с прямым. При проектировании систем электроснабжения с такими трансформаторами необходимо закладывать запас по мощности не менее 10%, чтобы компенсировать потери холостого хода в длительном режиме.
У мощных трансформаторов (свыше 1000 кВА) нормы Ixx ужесточаются до 0,5–1,5%. Для трансформатора 2500 кВА с первичным напряжением 35 кВ допустимый ток холостого хода ограничен 0,3–0,9 А. В этом классе оборудования критично соблюдение симметрии фаз: разбаланс даже на 5% увеличивает Ixx на 20–25%. При выборе таких трансформаторов для промышленных сетей рекомендуется отдавать предпочтение моделям с пониженными потерями холостого хода (класс энергоэффективности не ниже А), что окупается за 3–5 лет эксплуатации.
Сравнительный анализ показывает, что с ростом мощности трансформатора относительное значение Ixx снижается, но абсолютные потери в ваттах возрастают. Например:
- Трансформатор 10 кВА: Ixx = 5% → потери ≈ 50 Вт;
- Трансформатор 100 кВА: Ixx = 2% → потери ≈ 200 Вт;
- Трансформатор 1000 кВА: Ixx = 1% → потери ≈ 1000 Вт.
При эксплуатации трансформаторов мощностью свыше 500 кВА целесообразно использовать системы мониторинга Ixx в реальном времени, так как даже незначительное превышение нормы приводит к перегреву и ускоренному старению изоляции.
