Круглые штекеры питания (разъёмы типа DC) встречаются в блоках питания ноутбуков, роутеров, светодиодных лент и другой электроники. Стандартные диаметры – 2.1 мм, 2.5 мм, 3.5 мм, 5.5 мм, но полярность не всегда очевидна. Ошибка при подключении может вывести устройство из строя, поэтому проверка обязательна.
На большинстве блоков питания полярность указана на корпусе: символ «+» обозначает центральный контакт (плюс), «−» – внешний ободок (минус). Если маркировки нет, используйте мультиметр в режиме измерения постоянного напряжения (DCV). Подключите чёрный щуп к внешнему контакту, красный – к центральному. Если напряжение положительное, полярность совпадает с подключением щупов. При отрицательном значении поменяйте местами.
Для визуальной проверки осмотрите штекер: внутренний контакт часто тоньше и короче внешнего. В некоторых случаях на пластиковом изоляторе между контактами есть выступ – он указывает на минус. Если устройство уже подключено, измерьте напряжение на контактах разъёма самого прибора: плюс обычно идёт на центральный контакт, минус – на корпус.
При отсутствии мультиметра используйте светодиод с резистором на 1–2 кОм. Подключите анод (+) светодиода к одному контакту, катод (−) – к другому. Если светодиод загорится, анод подключён к плюсу. Не проверяйте полярность на работающем устройстве – риск короткого замыкания высок.
Запомните: у большинства устройств плюс на центральном контакте, но исключения есть. Например, у некоторых моделей роутеров TP-Link и D-Link полярность обратная. Всегда сверяйтесь с документацией или маркировкой на блоке питания.
Какие инструменты понадобятся для проверки полярности
Мультиметр – основной инструмент для определения полярности в круглых штекерах питания. Выбирайте модель с режимом измерения постоянного напряжения (DCV) и диапазоном не менее 20 В. Цифровые мультиметры предпочтительнее аналоговых: они точнее отображают полярность, а некоторые автоматически определяют «+» и «−» при подключении щупов. Перед использованием проверьте исправность прибора, замкнув щупы накоротко – сопротивление должно стремиться к нулю.
Тестовые щупы с игольчатыми наконечниками облегчают работу с мелкими контактами штекеров. Стандартные «крокодилы» здесь не подойдут: их размеры не позволяют точно подключиться к центральному контакту или внешнему кольцу. Игольчатые щупы часто идут в комплекте с мультиметрами среднего и высокого ценового сегмента, но при необходимости их можно приобрести отдельно. Для безопасности выбирайте щупы с силиконовой изоляцией, выдерживающей напряжение до 600 В.
Безымянный адаптер с известной полярностью поможет быстро проверить подозрительный штекер. Подойдет любой блок питания с аналогичным разъемом и маркировкой полярности на корпусе. Подключите адаптер к мультиметру в режиме DCV и сравните показания с проверяемым источником. Если напряжения совпадают, а полярность противоположна – штекер требует замены или перепайки. Этот метод исключает ошибки при визуальном осмотре.
Паяльник с тонким жалом (до 2 мм) и припой понадобятся, если потребуется исправить полярность или заменить штекер. Для работы с мелкими контактами используйте паяльную станцию с регулировкой температуры в диапазоне 250–350 °C. Бессвинцовый припой (например, Sn96.5Ag3Cu0.5) предпочтительнее оловянно-свинцового: он безопаснее и обеспечивает более надежное соединение. Дополнительно подготовьте флюс на основе канифоли или спиртоканифольный раствор для очистки контактов.
Лупа с подсветкой или USB-микроскоп (с кратностью 20–50x) пригодится для осмотра внутренней структуры штекера. Многие круглые разъемы имеют скрытые метки полярности на пластиковой вставке или металлическом корпусе. Например, у штекеров типа DC 5.5×2.1 мм центральный контакт часто маркируется точкой или выступом. Микроскоп позволит обнаружить такие метки даже на изношенных или загрязненных разъемах.
Штангенциркуль с точностью 0.1 мм необходим для измерения диаметра штекера и центрального контакта. Стандартные размеры круглых разъемов питания варьируются от 2.1 до 6.5 мм по внешнему диаметру, а внутренний контакт может быть 0.7–2.5 мм. Знание точных параметров поможет подобрать совместимый адаптер или заменить штекер без риска повреждения устройства. Измеряйте не только диаметры, но и глубину посадки контакта.
Батарейка типа CR2032 (3 В) или AA (1.5 В) с проводами и светодиодом – простой способ проверки без мультиметра. Подключите светодиод к батарейке через резистор 220–470 Ом: длинная ножка диода – анод («+»), короткая – катод («−»). Коснитесь щупами контактов штекера: если светодиод загорится, полярность определена верно. Метод подходит для быстрой диагностики, но не дает точных значений напряжения.
Антистатический браслет или коврик защитит чувствительную электронику от повреждения статическим электричеством при работе с штекерами. Особенно актуально при ремонте блоков питания ноутбуков, роутеров или медицинского оборудования, где даже небольшой разряд может вывести из строя микросхемы. Браслет подключается к заземлению через резистор 1 МОм, а коврик – к розетке с заземляющим контактом. Игнорирование этой меры часто приводит к скрытым дефектам, проявляющимся через несколько месяцев эксплуатации.

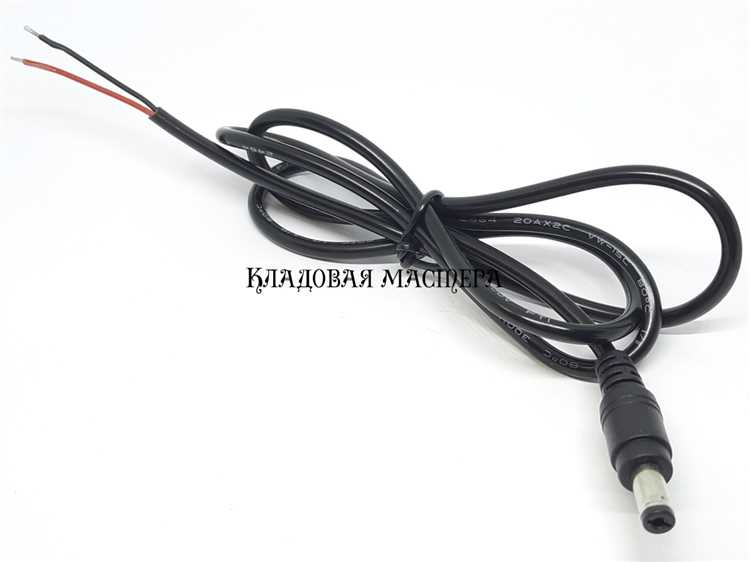

Как отличить центральный контакт от внешнего кольца
Для точной идентификации используйте мультиметр в режиме прозвонки или измерения сопротивления. Прикоснитесь одним щупом к центральному контакту, а другим – к внешнему кольцу. Если прибор показывает короткое замыкание (0 Ом), значит, вы перепутали полярность или разъём неисправен. В исправном штекере сопротивление между контактами должно быть бесконечным (разрыв цепи). Этот метод работает для большинства блоков питания с напряжением от 3 до 24 В.
На корпусе большинства адаптеров питания рядом с разъёмом нанесена маркировка полярности: символ «+» обозначает центральный контакт, а «−» – внешнее кольцо. Если маркировки нет, проверьте документацию устройства или поищите схему подключения в интернете по модели блока питания. Для универсальных адаптеров с переключаемой полярностью ищите переключатель «+/−» или «+/C» (где «C» – central, центральный контакт).
В редких случаях, например у некоторых ноутбуков или медицинского оборудования, полярность может быть обратной. Тогда «+» подаётся на внешнее кольцо, а «−» – на центральный контакт. Такие разъёмы часто имеют нестандартную конструкцию: утопленный штырь, дополнительные изолирующие вставки или несимметричную форму кольца. При подозрении на нестандартную полярность всегда сверяйтесь с технической документацией.
Если штекер повреждён или маркировка стёрта, используйте лупу для осмотра внутренней структуры. Центральный контакт крепится к изолирующей втулке из пластика или керамики, которая отделяет его от кольца. Внешнее кольцо, напротив, соединено с корпусом разъёма и часто имеет зазубрины или выступы для фиксации в гнезде. При пайке или ремонте учитывайте, что центральный провод кабеля всегда подключается к штырю, а экран или минусовой провод – к кольцу.
Для проверки без мультиметра подключите штекер к устройству и измерьте напряжение на контактах батареи или аккумулятора. Если напряжение на батарее падает или устройство не включается, поменяйте полярность. Никогда не полагайтесь на цвет проводов: в китайских блоках питания красный провод может быть минусом, а чёрный – плюсом. Всегда проверяйте тестером или документацией.
Как использовать мультиметр для определения плюса и минуса
Переключите мультиметр в режим измерения постоянного напряжения (DCV) на диапазон 20 В или выше. Подключите чёрный щуп к разъёму COM, красный – к VΩmA. Коснитесь щупами контактов круглого штекера: центрального и внешнего. Если на дисплее появится положительное значение (например, +5 В), красный щуп указывает на плюс, чёрный – на минус. При отрицательном значении (например, -5 В) полярность обратная.
Для проверки без подачи питания используйте режим прозвонки (значок диода или звукового сигнала). Подключите щупы аналогично. Если мультиметр издаёт звук или показывает сопротивление близкое к нулю, красный щуп подключён к минусу, чёрный – к плюсу. Этот метод работает только для штекеров с встроенным резистором или диодом, иначе результаты будут недостоверны.
- Не касайтесь щупами друг друга во время измерений – это исказит показания.
- Перед проверкой отключите устройство от сети, чтобы избежать короткого замыкания.
- Если напряжение близко к нулю, убедитесь, что мультиметр исправен и выбран правильный диапазон.
Как проверить полярность по маркировке на блоке питания
Большинство блоков питания имеют маркировку полярности рядом с разъёмом или на корпусе. Ищите символы «+» и «−», часто сопровождаемые кружком или стрелкой. На адаптерах с круглым штекером центральный контакт обычно обозначается как «+», а внешний обод – как «−». Если маркировка отсутствует, проверьте техническую документацию устройства или наклейку на нижней стороне блока.
Некоторые производители используют цветовую кодировку: красный провод или метка соответствуют плюсу, чёрный – минусу. Однако это не универсальное правило – у китайских адаптеров цвета могут быть перепутаны. Всегда сверяйтесь с текстовой маркировкой, а не полагайтесь только на цвета. В сомнительных случаях измерьте напряжение мультиметром.
На импульсных блоках питания полярность иногда указывается в виде схемы: «⊙ +» означает, что плюс на центральном контакте, а минус – на корпусе разъёма. Если схема отсутствует, но есть надпись «Center Positive», это однозначно указывает на положительный центральный контакт. Для устройств с обратной полярностью будет написано «Center Negative».
Универсальные блоки питания с переключателем полярности имеют маркировку в виде переключателя или съёмных наконечников. На таких адаптерах рядом с разъёмом нанесена схема подключения: например, «+–» для стандартной полярности или «–+» для обратной. Перед подключением убедитесь, что переключатель установлен в нужное положение.
Если маркировка стёрта или нечитаема, поищите серийный номер блока питания в интернете. На сайтах производителей или форумах часто публикуют схемы распиновки. В крайнем случае вскройте корпус адаптера (если это безопасно) и проследите проводку: плюсовой провод обычно идёт к центральному контакту разъёма, минусовой – к внешнему.
Никогда не подключайте устройство к блоку питания с неизвестной полярностью без проверки. Даже кратковременное подключение с неправильной полярностью может вывести из строя микросхемы или аккумуляторы. Если маркировка вызывает сомнения, используйте мультиметр в режиме измерения постоянного напряжения: красный щуп к центральному контакту, чёрный – к ободу. Положительное значение на дисплее подтвердит правильность подключения.
Какие риски возникают при неправильном подключении
Неправильная полярность при подключении круглого штекера питания приводит к немедленному повреждению электронных компонентов. Большинство устройств рассчитаны на работу с напряжением строго определённой полярности: плюс на центральном контакте, минус на внешнем кольце. При обратном подключении диоды, конденсаторы и микросхемы получают ток в неправильном направлении, что вызывает их перегрев или пробой. Например, электролитические конденсаторы вздуваются уже через 5–10 секунд после подачи обратного напряжения, а полупроводниковые элементы выходят из строя мгновенно.
Риск возгорания возрастает при использовании блоков питания с высокой мощностью. Если устройство потребляет более 10 Вт, а полярность перепутана, короткое замыкание может спровоцировать плавление изоляции проводов или корпуса штекера. В худшем случае это приводит к воспламенению пластиковых элементов внутри устройства. Статистика пожарных служб показывает, что до 15% возгораний бытовой электроники связаны с ошибками подключения питания, включая неправильную полярность.
Даже кратковременное обратное подключение способно вывести из строя аккумуляторы. Литий-ионные батареи, используемые в ноутбуках и смартфонах, при подаче минуса на плюсовой контакт начинают деградировать: снижается ёмкость, растёт внутреннее сопротивление. В некоторых случаях батарея разряжается до критического уровня за считанные минуты, после чего требует замены. Для устройств с несъёмными аккумуляторами это означает дорогостоящий ремонт или утилизацию.
Некоторые устройства имеют встроенную защиту от обратной полярности, но она не всегда эффективна. Диодные мосты или полевые транзисторы в цепи питания могут предотвратить повреждение, однако их наличие не гарантирует полную безопасность. Например, в дешёвых зарядных устройствах защита часто отсутствует, а в дорогих моделях она срабатывает только при напряжении до 24 В. При превышении этого порога или длительном воздействии обратного тока защита перегорает, оставляя устройство уязвимым.
Повреждение может быть неочевидным сразу после подключения. Микросхемы управления питанием, такие как LDO-стабилизаторы или импульсные преобразователи, способны некоторое время работать в нештатном режиме, но со временем деградируют. Симптомы проявляются через недели или месяцы: нестабильная работа, самопроизвольные перезагрузки, снижение производительности. Диагностика таких неисправностей требует осциллографа и мультиметра, а ремонт обходится дороже замены всего устройства.
Особую опасность представляет подключение устройств с металлическим корпусом. Если минус подан на центральный контакт, а корпус соединён с внешним кольцом штекера, при касании к металлическим частям возникает короткое замыкание через тело пользователя. Ток утечки даже в 50 мА способен вызвать болевой шок, а при 100 мА – остановку сердца. В медицинском оборудовании, где корпус часто заземлён, такие ошибки приводят к летальным исходам.
Неправильная полярность влияет на работу периферийных устройств. Например, внешние жёсткие диски при обратном подключении теряют данные из-за сбоев в контроллере. В USB-хабах с отдельным питанием перепутанные контакты вызывают выход из строя портов, подключённых к материнской плате. В аудиооборудовании это приводит к появлению постоянного фона или искажений сигнала, устранить которые можно только заменой усилителя или ЦАП.
Для минимизации рисков используйте мультиметр перед подключением. Переведите прибор в режим измерения постоянного напряжения (DCV) и подключите щупы к контактам штекера: красный – к центральному, чёрный – к внешнему кольцу. Если прибор показывает отрицательное значение, полярность перепутана. В сомнительных случаях проверяйте документацию к устройству или маркировку на блоке питания. Для устройств с нестандартными разъёмами используйте переходники с защитой от обратной полярности, например, на основе диода Шоттки.
Как распознать полярность по цвету проводов в кабеле
Цветовая маркировка проводов в кабелях питания регламентируется стандартами, но универсального правила нет – всё зависит от производителя и типа устройства. В большинстве блоков питания постоянного тока (DC) красный провод обозначает плюс (+), а чёрный – минус (−). Однако в адаптерах для ноутбуков, роутеров или LED-лент встречаются вариации: белый или жёлтый могут быть плюсом, а синий, зелёный или даже коричневый – минусом. Для проверки сверяйтесь с маркировкой на корпусе устройства или штекере: символы «+» и «−» рядом с цветами исключат ошибку.
- В автомобильных кабелях (12 В) стандарт красный = +12 В, чёрный = масса (GND), но в китайских недорогих моделях возможны отклонения – проверяйте мультиметром.
- В USB-кабелях красный провод – +5 В, чёрный – GND, зелёный и белый – данные. Однако в USB-C полярность динамическая, и цвета могут не совпадать с классической схемой.
- В аудиокабелях (например, 3.5 мм jack) медный (оголённый) – земля, красный – правый канал (+), зелёный/синий – левый канал (+). Минус здесь не обозначается явно – он общий для всех каналов.
Если цветовая схема нестандартная или отсутствует, используйте мультиметр в режиме измерения постоянного напряжения: при правильном подключении прибор покажет положительное значение.
Что делать, если маркировка на штекере отсутствует
Первым шагом проверьте документацию к устройству. В техническом паспорте или инструкции по эксплуатации часто указывают полярность подключения для круглых разъёмов питания. Обратите внимание на схемы или таблицы с обозначениями «+» и «−» рядом с изображением штекера. Если документация утеряна, поищите её на сайте производителя по модели устройства – многие бренды выкладывают PDF-версии мануалов в открытый доступ.
Используйте мультиметр в режиме измерения постоянного напряжения (DCV). Подключите чёрный щуп к внешнему контакту штекера (корпусу), а красный – к центральному штырьку. Если прибор показывает положительное значение (например, +5 В или +12 В), значит, центральный контакт – плюс, а корпус – минус. Отрицательное значение свидетельствует об обратной полярности. Для проверки подайте питание на штекер от блока питания с известной полярностью и зафиксируйте показания.
Анализируйте конструкцию разъёма. В большинстве случаев производители придерживаются стандартов:
- Центральный контакт – плюс, внешний корпус – минус (распространено в блоках питания для ноутбуков, роутеров, LED-лент).
- Обратная полярность встречается реже, но характерна для некоторых медицинских приборов, старых фотоаппаратов или аудиооборудования.
Если устройство подключается к блоку питания с аналогичным разъёмом, сравните его с другими штекерами из той же серии – часто полярность совпадает.
Прозвоните цепь с помощью тестера или светодиода. Подключите анод светодиода (длинная ножка) к одному из контактов штекера, катод (короткая ножка) – к другому. Подайте питание от источника с напряжением, соответствующим рабочему диапазону светодиода (обычно 3–5 В). Если диод загорится, анод подключён к плюсу. Для проверки используйте резистор на 220–470 Ом, чтобы избежать перегрузки светодиода.
В крайнем случае обратитесь к специалисту или сервисному центру. Неправильная полярность может вывести устройство из строя, особенно если оно содержит чувствительную электронику (например, материнские платы, контроллеры). Если у вас нет опыта работы с электроникой, не рискуйте – стоимость диагностики в сервисе ниже цены нового оборудования. При обращении уточните модель устройства и тип разъёма, чтобы мастер мог подготовить нужные инструменты заранее.
