Стандартный кабель питания роутера редко превышает 1–1,5 метра. Этого достаточно для установки рядом с розеткой, но не всегда хватает для оптимального размещения устройства. Удлинение кабеля без потери стабильности питания требует учета технических ограничений: падения напряжения, электромагнитных помех и требований безопасности. Рассмотрим проверенные методы, которые работают в реальных условиях.
Активные удлинители USB-C или DC – решение для современных роутеров с разъемами 5.5×2.1 мм или USB-C. Такие устройства компенсируют потери напряжения за счет встроенного стабилизатора. Например, удлинитель UGREEN USB-C 3.1 длиной 3 метра поддерживает ток до 3 А при напряжении 5 В, что подходит для большинства роутеров с мощностью до 15 Вт. Важно выбирать модели с сертификацией USB-IF или CE, чтобы избежать перегрева.
Для роутеров с классическим блоком питания (например, TP-Link Archer C6) подойдет пассивный удлинитель DC-разъема. Длина такого кабеля не должна превышать 5 метров – на больших расстояниях напряжение падает ниже допустимого уровня (обычно 12 В ±5%). Измерьте мультиметром напряжение на конце удлинителя: если оно ниже 11,4 В, используйте кабель большего сечения (не менее 0,75 мм²) или сократите длину.
Альтернативные источники питания – PoE-адаптеры или внешние блоки питания с длинным кабелем. PoE (Power over Ethernet) позволяет запитать роутер через Ethernet-кабель длиной до 100 метров. Для этого потребуется инжектор PoE (например, TP-Link TL-POE150S) и совместимый роутер или PoE-сплиттер. Убедитесь, что устройство поддерживает стандарт 802.3af/at – иначе возможны сбои в работе.
При удлинении кабеля избегайте скруток и пайки – они увеличивают сопротивление и риск короткого замыкания. Используйте разъемные соединения (например, DC-удлинители с винтовыми клеммами) или профессиональную опрессовку. Проверяйте кабель на отсутствие повреждений изоляции: даже микроскопические трещины могут привести к утечке тока и перегреву.
Как выбрать удлинитель для блока питания роутера
Первым критерием при выборе удлинителя становится соответствие разъёма типу блока питания роутера. Большинство современных роутеров используют цилиндрические разъёмы 5,5×2,1 мм или 5,5×2,5 мм, но встречаются и нестандартные варианты – например, USB-C или micro-USB. Проверьте маркировку на адаптере или измерьте диаметр штекера штангенциркулем: внутренний контакт должен совпадать с параметрами удлинителя, иначе соединение будет ненадёжным или вовсе невозможным.
Длина удлинителя напрямую влияет на потери напряжения. Для кабелей сечением 0,75 мм² падение напряжения на 1 метр составляет около 0,1 В при токе 1 А. Если роутер требует 12 В и 1,5 А, а удлинитель длиной 5 метров, потери составят ~0,75 В – это может привести к нестабильной работе устройства. Для длинных участков выбирайте кабели с сечением не менее 1 мм² или используйте активные удлинители с усилителями сигнала.
Материал проводника определяет долговечность и безопасность. Медные жилы предпочтительнее алюминиевых: они лучше проводят ток, меньше нагреваются и устойчивы к окислению. Обратите внимание на маркировку AWG (American Wire Gauge) – для удлинителей роутера оптимальны значения 18–20 AWG (соответствует сечению 0,8–1 мм²). Изоляция должна быть из термостойкого ПВХ или силикона, особенно если кабель проходит рядом с источниками тепла.
Защита от перегрузок и короткого замыкания критична для предотвращения возгораний. Выбирайте удлинители с предохранителем на 2–3 А или встроенной схемой защиты от скачков напряжения. Некоторые модели оснащены светодиодными индикаторами, сигнализирующими о перегреве или неисправности. Избегайте дешёвых удлинителей без сертификации: они часто не соответствуют заявленным характеристикам и могут стать причиной выхода роутера из строя.
Фиксация разъёма должна исключать случайные отключения. Лучшие варианты – удлинители с резьбовым соединением (например, накидной гайкой) или магнитными коннекторами. Если такой возможности нет, используйте термоусадочную трубку или изоленту для дополнительной фиксации. Обратите внимание на угловые адаптеры: они снижают механическую нагрузку на разъём при размещении роутера в труднодоступных местах.
При выборе бренда отдавайте предпочтение проверенным производителям: Ugreen, Baseus, Anker или Orico. Их продукция проходит тестирование на соответствие стандартам CE и RoHS, а гарантия обычно составляет 12–24 месяца. Избегайте безымянных удлинителей с AliExpress или Wildberries – даже если они дешевле, риск получить некачественный товар слишком высок. Перед покупкой изучите отзывы на специализированных форумах, где пользователи делятся реальными тестами на падение напряжения и нагрев.
Использование кабеля питания с большей длиной: критерии выбора
Первый параметр – сечение проводника. Для роутеров с потребляемой мощностью до 10 Вт (например, TP-Link Archer C6) достаточно кабеля с сечением 0,5 мм². При мощности 15–20 Вт (ASUS RT-AX55) выбирайте 0,75 мм², иначе падение напряжения на 3–5 метрах превысит допустимые 5% (0,25 В для 5 В блока питания). Измерьте фактическое напряжение на конце кабеля мультиметром: отклонение выше 0,3 В вызовет нестабильную работу устройства.
Длина кабеля напрямую влияет на потери. Стандартные блоки питания 5 В/2 А рассчитаны на кабели до 1,8 м. При удлинении до 5 м используйте только медные провода (алюминиевые дают в 1,6 раза большее сопротивление). Для расчета потерь применяйте формулу: ΔU = (2 × L × I × ρ) / S, где L – длина в метрах, I – ток в амперах, ρ – удельное сопротивление меди (0,0175 Ом·мм²/м), S – сечение. Например, для 3 м кабеля 0,5 мм² при токе 1,5 А потери составят 0,315 В.
- Тип разъема: проверьте совместимость с блоком питания. Распространенные варианты:
- 5,5×2,1 мм (центральный плюс) – стандарт для большинства роутеров;
- 5,5×2,5 мм (центральный минус) – встречается у MikroTik;
- USB Type-C – для современных моделей с поддержкой Power Delivery.
- Материал изоляции: поливинилхлорид (ПВХ) выдерживает до 70°C, но трескается на морозе. Для уличного монтажа берите кабели с термопластичной резиной (ТПЭ) – диапазон рабочих температур от -40°C до +90°C.
- Сертификация: ищите маркировку CE или RoHS. Дешевые кабели без сертификации часто имеют заниженное сечение (например, заявлено 0,75 мм², фактически 0,3 мм²) и некачественную пайку контактов.
Для роутеров с PoE (например, Ubiquiti UniFi U6-Pro) удлинение кабеля питания неактуально – используйте стандартный Ethernet-кабель Cat5e/Cat6 длиной до 100 м. Если PoE нет, но требуется длина свыше 5 м, рассмотрите промежуточный блок питания с активной стабилизацией напряжения. Такие устройства (например, Mean Well HDR-15-5) компенсируют потери и обеспечивают стабильные 5 В на выходе при входном напряжении от 90 до 264 В.
Перед покупкой измерьте реальную потребляемую мощность роутера ваттметром. Многие модели (например, Keenetic Giga) в пике потребляют на 30–40% больше заявленных 12 Вт. Для таких случаев берите кабель с запасом по сечению (1 мм²) и проверяйте температуру разъема после 2–3 часов работы – нагрев выше 50°C указывает на недостаточную площадь контакта или плохую пайку.

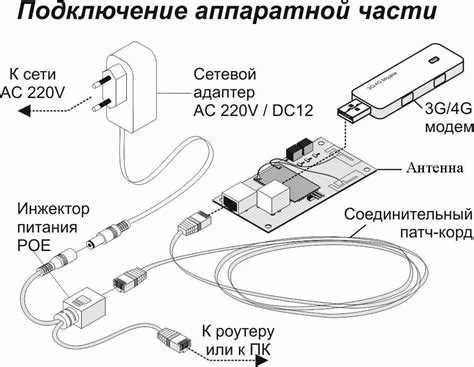

Подключение роутера через PoE-адаптер: пошаговая инструкция
PoE (Power over Ethernet) позволяет передавать питание и данные по одному кабелю Ethernet, устраняя необходимость в отдельном блоке питания рядом с роутером. Для подключения потребуется PoE-адаптер стандарта IEEE 802.3af/at (15,4–30 Вт) или пассивный PoE (12–48 В), совместимый с вашим роутером. Проверьте технические характеристики устройства: большинство современных роутеров поддерживают PoE, но некоторые требуют адаптеров с фиксированным напряжением.
Выберите кабель Ethernet категории не ниже Cat5e – он обеспечит стабильную передачу данных на расстоянии до 100 метров без потерь сигнала. Для больших дистанций используйте Cat6 или выше. Избегайте скруток и повреждений оболочки: даже микроразрывы снижают эффективность PoE. Если кабель прокладывается на улице, используйте влагозащищенные разъемы и кабель с оболочкой из полиэтилена.
- Подключите инжектор PoE к источнику питания. Убедитесь, что выходное напряжение адаптера соответствует требованиям роутера (например, 24 В для MikroTik hAP ac² или 48 В для Ubiquiti UniFi).
- Соедините порт LAN инжектора с сетевым портом роутера через Ethernet-кабель. Если адаптер активный (IEEE 802.3af/at), полярность не важна; для пассивного PoE соблюдайте маркировку проводов (обычно оранжево-белый/оранжевый – плюс, зелено-белый/зеленый – минус).
- Подключите порт PoE инжектора к коммутатору или другому сетевому устройству. Убедитесь, что коммутатор поддерживает PoE, если планируете подавать питание через него.
После подключения проверьте индикаторы на роутере: светодиоды питания и LAN должны загореться. Если роутер не включается, отключите питание и проверьте:
- правильность подключения кабеля (особенно для пассивного PoE);
- совместимость напряжения адаптера и роутера;
- целостность кабеля (используйте тестер или замените на заведомо исправный).
Для роутеров с поддержкой PoE++ (до 60 Вт) используйте адаптеры стандарта IEEE 802.3bt. Такие устройства, как TP-Link Omada EAP670, требуют мощности от 25 Вт и выше. Не превышайте максимальное напряжение, указанное в спецификациях роутера: это может привести к выходу из строя порта Ethernet или блока питания.
При монтаже на высоте (например, под потолком) закрепите роутер на кронштейне с учетом вентиляции. Избегайте перегибов кабеля радиусом менее 4 диаметров: это ухудшает передачу данных. Если кабель проходит через стены, используйте гофру или кабель-каналы для защиты от механических повреждений.
Для диагностики проблем с PoE используйте мультиметр: измерьте напряжение на концах кабеля. При падении напряжения более чем на 10% от номинального (например, с 48 В до 43 В) сократите длину кабеля или замените его на более толстый (23 AWG вместо 24 AWG). Если роутер периодически перезагружается, проверьте источник питания инжектора – нестабильное напряжение вызывает сбои.
Замена штатного кабеля на более длинный: совместимость и безопасность
Штатные кабели питания роутеров обычно имеют длину 1–1,5 метра, что ограничивает возможности размещения устройства. При замене на более длинный аналог критически важно соблюсти параметры напряжения и тока, указанные на блоке питания (например, 12V/1A или 9V/2A). Использование кабеля с неподходящими характеристиками приведёт к падению напряжения на конце линии, перегреву или нестабильной работе роутера. Проверьте маркировку на оригинальном адаптере и подберите кабель с идентичными значениями – отклонение даже на 0,5V может вызвать сбои.
Сечение проводников в новом кабеле должно быть не меньше штатного, иначе возрастёт сопротивление, что приведёт к потерям мощности. Для кабелей длиной до 3 метров достаточно сечения 0,75 мм² при токе до 2A; для 5 метров и более – не менее 1 мм². Избегайте кабелей с тонкими жилами (например, 0,5 мм²), даже если они помечены как «высококачественные» – на практике они не обеспечат стабильного питания. Приобретайте провода с медными жилами, алюминиевые или омеднённые варианты увеличивают сопротивление и ненадёжны.
Разъёмы питания должны точно соответствовать гнезду роутера. Наиболее распространённые типы: цилиндрические (5,5×2,1 мм, 5,5×2,5 мм) и коаксиальные (4,0×1,7 мм, 3,5×1,35 мм). Перед покупкой измерьте диаметр и длину штекера штангенциркулем или сравните с оригинальным кабелем. Несоответствие размеров приведёт к плохому контакту, искрению или повреждению разъёма. Для роутеров с нестандартными разъёмами (например, проприетарными) единственный безопасный вариант – использовать фирменные удлинители от производителя.
Перед подключением проверьте кабель мультиметром: измерьте сопротивление жил (должно быть близко к нулю) и отсутствие короткого замыкания между плюсом и минусом. Подключите роутер через новый кабель и проконтролируйте напряжение на входе устройства – оно не должно падать ниже 90% от номинального (например, 10,8V для 12V-блока). Если роутер перезагружается или мигают индикаторы, кабель не подходит. Не используйте скрутки или пайку для удлинения – это нарушает электробезопасность и увеличивает риск возгорания.

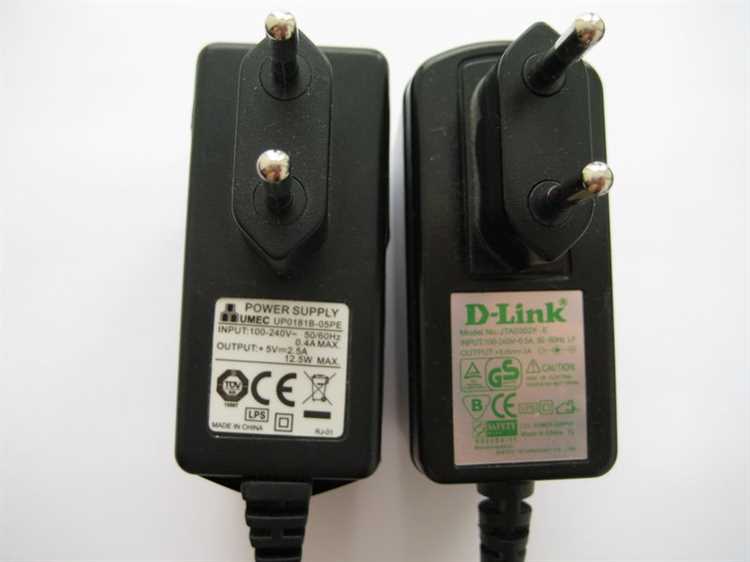

Установка дополнительного блока питания для увеличения расстояния
Добавление промежуточного блока питания (БП) – метод, позволяющий компенсировать падение напряжения на длинных участках кабеля. Стандартный роутер потребляет 9–12 В при токе 1–2 А, но при длине провода свыше 5 метров сопротивление меди (0,0175 Ом/м) снижает напряжение на 0,2–0,5 В на каждый метр. Установка второго БП в середине линии стабилизирует питание, если его выходное напряжение совпадает с оригинальным ±0,1 В.
Для реализации потребуется БП с идентичными характеристиками: проверьте маркировку на штатном адаптере (например, 12V/1.5A) и подберите аналог с таким же разъёмом. Соедините кабели параллельно через клеммную колодку или пайку, соблюдая полярность. Избегайте дешёвых адаптеров с нестабильным выходом – пульсации выше 100 мВ могут вызвать сбои в работе роутера.
Расстояние между блоками питания рассчитывайте по формуле: L = (Uвх – Uмин) / (I * R), где Uвх – напряжение БП, Uмин – минимально допустимое для роутера (обычно 80% от номинала), I – ток, R – сопротивление кабеля на метр. Для 12V/1.5A и кабеля сечением 0,75 мм² максимальная дистанция между БП составит ~8 метров. Превышение этого значения приведёт к перегреву проводов.
При монтаже используйте термоусадочные трубки или изоленту для изоляции соединений. Подключайте второй БП к отдельной розетке с заземлением, чтобы избежать помех от других устройств. Если роутер после установки работает нестабильно, измерьте напряжение на входе мультиметром – отклонение более 5% от номинала требует замены адаптера или уменьшения расстояния.
Альтернативой служат активные удлинители питания с встроенным стабилизатором, например, модели на базе микросхем LM2596. Они компенсируют потери напряжения автоматически, но увеличивают стоимость решения на 30–50%. Такие устройства подходят для расстояний до 15 метров при токе до 3 А.
Не используйте блоки питания с разным напряжением или током – даже небольшое превышение (например, 12V вместо 9V) выведет роутер из строя. Перед подключением проверьте совместимость разъёмов: диаметр штекера (обычно 5,5×2,1 мм) и полярность (центральный контакт – «+»). При отсутствии опыта пайки обратитесь к специалисту – некачественное соединение станет источником помех или возгорания.
Прокладка кабеля питания в кабель-каналах и плинтусах
Кабель-каналы и плинтусы с кабель-каналами – оптимальное решение для скрытой прокладки удлиненного кабеля питания роутера без нарушения эстетики помещения. Выбирайте модели с шириной канала не менее 16 мм: этого достаточно для стандартного кабеля питания сечением 0,75–1,5 мм² и запаса на изгибы. Пластиковые каналы с защелкивающейся крышкой (например, Legrand DLP или IEK КМ-20) обеспечивают быстрый монтаж и легкий доступ при необходимости замены кабеля.
Перед установкой измерьте трассу прокладки с учетом поворотов и обходов углов. Для прямых участков используйте соединительные муфты, для углов – специальные угловые элементы (внутренние и внешние). Избегайте резких изгибов кабеля: минимальный радиус изгиба для кабеля питания – 4–5 его диаметров. При прокладке вдоль стен крепите каналы с шагом 30–40 см саморезами или дюбелями, в зависимости от материала поверхности.
- Деревянные стены: саморезы 3,5×25 мм с пресс-шайбой.
- Бетон/кирпич: дюбели 6×40 мм + саморезы 4×30 мм.
- Гипсокартон: дюбели-бабочки или металлические анкеры.
Плинтусы с кабель-каналами (например, Arbiton или Krona) подходят для прокладки кабеля вдоль пола. Выбирайте модели с высотой канала от 12 мм и съемной верхней частью. При монтаже сначала закрепите заднюю планку плинтуса, уложите кабель, затем защелкните декоративную накладку. Для стыков используйте соединительные элементы, а на углах – специальные заглушки или угловые переходники.
При прокладке через дверные проемы используйте гибкие кабель-каналы (например, гофрированные трубы ПВХ диаметром 16–20 мм) или металлические порожки с кабель-каналом. Если кабель проходит под дверью, оставьте запас длины 10–15 см для свободного открывания/закрывания. Избегайте прокладки кабеля под коврами или мебелью без защиты – это увеличивает риск повреждения изоляции.
Для фиксации кабеля внутри канала используйте пластиковые стяжки или специальные клипсы с шагом 50–70 см. Не перетягивайте стяжки: кабель должен свободно лежать в канале, без натяжения. Если трасса проходит рядом с источниками тепла (радиаторы, трубы отопления), выдерживайте расстояние не менее 10 см или используйте термостойкие каналы (например, из ПВХ с добавками антипиренов).
При пересечении с другими кабелями (сетевыми, телевизионными) используйте разделительные перегородки внутри канала или прокладывайте их в отдельных секциях плинтуса. Если кабель питания пересекает силовые линии (220 В), соблюдайте минимальное расстояние 5 см или используйте экранированный кабель питания (например, с фольгированной оплеткой).
После укладки проверьте целостность изоляции кабеля мультиметром в режиме прозвонки. Подключите роутер и убедитесь в стабильности питания: напряжение на конце кабеля не должно падать более чем на 5% от номинального (для 12 В – не ниже 11,4 В). Если наблюдаются перебои, сократите длину кабеля или используйте провод большего сечения (например, 2,5 мм² вместо 0,75 мм²).
Для маскировки мест выхода кабеля из канала используйте декоративные накладки или розетки с кабель-каналом. Если кабель выходит из плинтуса к роутеру, зафиксируйте его у основания стены пластиковым держателем или двусторонним скотчем. Избегайте свисающих петель – это не только неэстетично, но и увеличивает риск случайного повреждения.
