Шум в усилителях сигналов – фундаментальная проблема, ограничивающая чувствительность систем в радиоастрономии, квантовых вычислениях и прецизионной метрологии. При комнатной температуре тепловой шум резисторов описывается формулой Найквиста: Vn2 = 4kTRΔf, где k – постоянная Больцмана (1,38×10−23 Дж/К), T – абсолютная температура, R – сопротивление, Δf – полоса частот. Для снижения шума до уровня −174 дБм/Гц при 290 К требуется охлаждение до криогенных температур (4 К и ниже), где тепловой шум падает на порядки.
Дробовой шум, вызванный дискретностью заряда электронов, пропорционален току: In2 = 2qIΔf, где q – заряд электрона (1,6×10−19 Кл). В малошумящих транзисторах (например, HEMT на основе GaAs) его вклад минимизируют, работая в режиме малых токов (единицы мкА) и используя гетероструктуры с высокой подвижностью носителей. Коэффициент шума таких устройств достигает 0,1 дБ на частотах до 10 ГГц при оптимальном согласовании импедансов.
Фликкер-шум (1/f-шум) доминирует на низких частотах и зависит от качества материалов и технологии изготовления. В кремниевых MOSFET его уровень снижают за счет уменьшения плотности поверхностных состояний (до 1010 см−2·эВ−1) и использования высокоомных подложек. В биполярных транзисторах (SiGe HBT) фликкер-шум на порядок ниже благодаря объемному механизму переноса заряда. Для подавления 1/f-шума применяют корреляционные методы обработки сигнала или смещение рабочей точки в область высоких частот.
Оптимальная топология малошумящего усилителя включает каскодную схему с обратной связью по току, где первый каскад на HEMT или JFET обеспечивает минимальный коэффициент шума, а последующие – требуемое усиление. Входное сопротивление должно быть согласовано с источником сигнала (обычно 50 Ом) для минимизации отражений, а паразитные емкости – компенсированы индуктивностями (например, в цепи затвора транзистора). При проектировании критически важно учитывать шумовые параметры активных компонентов: Fmin, Rn и Γopt, которые зависят от частоты и режима работы.
Для достижения экстремально низкого шума (менее 0,5 К шумовой температуры) используют сверхпроводящие усилители на основе джозефсоновских переходов или параметрические усилители с накачкой. В таких системах шум приближается к квантовому пределу: Tn ≥ ħω/2k, где ħ – приведенная постоянная Планка. Однако их применение ограничено необходимостью криогенного охлаждения и узкой полосой частот. Альтернативой служат усилители на основе охлажденных до 77 К транзисторов, где шум снижается в 3–4 раза по сравнению с комнатной температурой.
Как выбрать транзисторы с минимальным уровнем шума для малошумящих схем
Шумовые характеристики транзистора определяются прежде всего его конструкцией и технологией изготовления. Для малошумящих усилителей приоритетны биполярные транзисторы (BJT) с низким коэффициентом шума в области низких частот (до 10 кГц) и полевые транзисторы (JFET, MOSFET) для высокочастотных применений (свыше 1 МГц). Ключевой параметр – коэффициент шума (NF), измеряемый в децибелах. Для прецизионных схем выбирайте транзисторы с NF < 1 дБ на рабочей частоте. Например, BJT типа 2SC3324 (Sanyo) демонстрирует NF = 0,8 дБ на 1 кГц при токе коллектора 0,1 мА.
Ток коллектора (или стока) критически влияет на шумовые свойства. В BJT минимальный шум достигается при токах 0,1–1 мА, где доминирует дробовой шум, а фликкер-шум (1/f) ещё незначителен. Для JFET оптимальный ток стока – 0,5–5 мА, где шум канала минимален. Превышение этих значений увеличивает тепловой шум резистивных элементов структуры. Например, у транзистора 2SK170 (Toshiba) минимальный шум наблюдается при токе стока 2 мА и напряжении затвор-исток –0,5 В.
Температурная стабильность шумовых параметров важна для схем с широким диапазоном рабочих условий. Шум BJT растёт пропорционально абсолютной температуре (T), а у JFET зависимость слабее. Для криогенных применений (ниже 77 К) предпочтительны JFET, так как их шум снижается с охлаждением, тогда как у BJT может возникать эффект замерзания носителей. Транзисторы типа BF862 (NXP) сохраняют низкий шум даже при –55°C, что делает их пригодными для аэрокосмических систем.
Сопротивление источника сигнала (Rs) должно соответствовать оптимальному сопротивлению шума транзистора (Ropt). Для BJT Ropt обычно составляет 500 Ом–5 кОм, для JFET – 1–10 кОм. Если Rs << Ropt, доминирует шум тока базы (или затвора), если Rs >> Ropt – шум напряжения. Например, у транзистора MPSA18 (ON Semiconductor) Ropt ≈ 2 кОм на 1 кГц, что требует согласования с источником сигнала через трансформатор или резистивную цепь.
Технологические особенности производства определяют уровень фликкер-шума. Транзисторы с кремниевой эпитаксиальной базой (например, серия 2N от Linear Systems) имеют на порядок меньший 1/f-шум по сравнению с планарными структурами. Для JFET критичен процесс легирования канала: транзисторы с однородным распределением примеси (например, IF3602 от InterFET) показывают более низкий шум, чем при градиентном легировании. Измеряйте шумовые параметры на партии компонентов, так как разброс между экземплярами может достигать 30%.
Для схем с экстремально низким шумом (NF < 0,5 дБ) используйте параллельное включение транзисторов. Шум тока снижается пропорционально √N (N – число транзисторов), а шум напряжения остаётся неизменным. Например, четыре транзистора 2SC5551 (Toshiba) в параллель дают NF = 0,3 дБ на 10 кГц при токе коллектора 0,2 мА на каждый. Учитывайте, что параллельное включение увеличивает входную ёмкость, что может потребовать коррекции частотной характеристики.

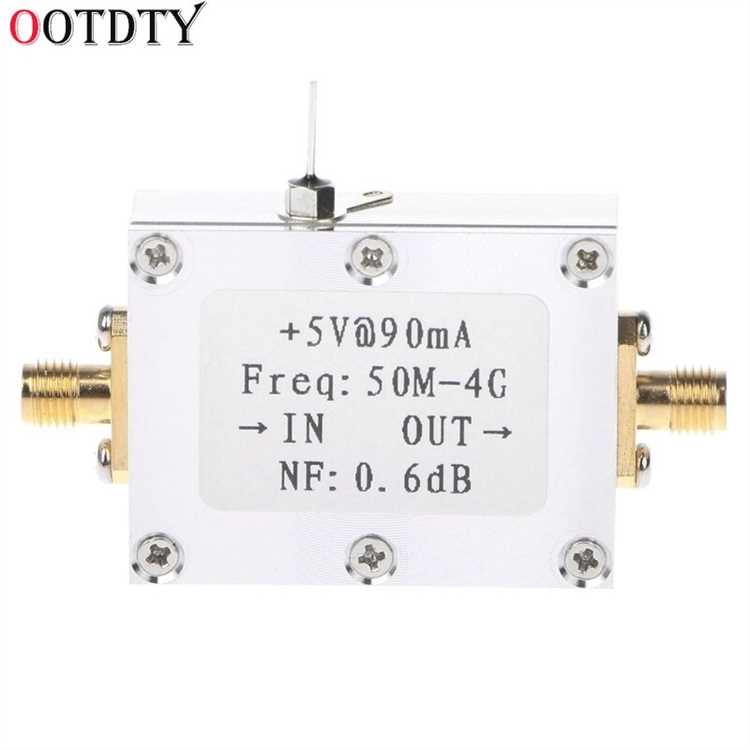

Расчёт теплового шума резисторов и его влияние на отношение сигнал/шум
Тепловой шум резисторов, описываемый формулой Найквиста Vn = √(4kTRΔf), где k – постоянная Больцмана (1,38·10−23 Дж/К), T – абсолютная температура в кельвинах, R – сопротивление в омах, а Δf – полоса частот в герцах, определяет минимальный уровень шума в усилительных цепях. Для резистора 1 кОм при комнатной температуре (293 К) и полосе 1 Гц среднеквадратичное напряжение шума составит ≈4 нВ. В системах с низким уровнем сигнала (например, датчики с амплитудой 10 мкВ) этот шум становится критическим, снижая отношение сигнал/шум (SNR) на 6 дБ при каждом удвоении сопротивления.
Влияние теплового шума на SNR зависит от топологии усилителя. В инвертирующем усилителе на ОУ с коэффициентом усиления K = 10 и резистором обратной связи Rf = 100 кОм при T = 300 К и Δf = 10 кГц напряжение шума составит ≈12,6 мкВ. Если входной сигнал – 1 мВ, SNR упадёт до 38 дБ. Для улучшения показателя до 60 дБ требуется либо снизить Rf до 10 кОм, либо охладить резистор до 77 К (жидкий азот), что уменьшит шум в 2 раза.
В дифференциальных усилителях тепловой шум резисторов суммируется квадратично. Для схемы с R1 = R2 = 10 кОм и Rf = Rg = 100 кОм эквивалентное шумовое сопротивление на входе составит Req = R1 + Rf/K2, где K – коэффициент усиления. При K = 10 Req ≈ 11 кОм, что даёт шум ≈1,3 мкВ в полосе 10 кГц. Для минимизации эффекта используют резисторы с низким температурным коэффициентом (например, металлоплёночные с ТКС ±50 ppm/°C) и симметричную разводку печатной платы.
В высокочастотных усилителях (f > 1 МГц) тепловой шум резисторов маскируется другими источниками, но остаётся значимым в малошумящих каскадах. Например, в LNA (малошумящем усилителе) с входным сопротивлением 50 Ом при Δf = 100 МГц шум составит ≈0,9 нВ. Однако при использовании резисторов с паразитной индуктивностью (например, проволочных) шум может возрасти на 20–30% из-за скин-эффекта. Решение – применение SMD-резисторов типоразмера 0402 или 0201 с низкой индуктивностью (< 0,1 нГн).
Оптимизация SNR требует учёта корреляции шумов. В многокаскадных усилителях тепловой шум первого каскада усиливается последующими, поэтому его минимизация критична. Для резистора Rin = 1 МОм в первом каскаде при Δf = 1 Гц шум составит ≈128 нВ. Если второй каскад имеет K = 100, на выходе шум достигнет 12,8 мкВ. Чтобы снизить вклад первого каскада, используют параллельное включение резисторов: два резистора по 500 кОм дадут эквивалентное сопротивление 250 кОм и шум ≈64 нВ.
Практический расчёт теплового шума проводят с учётом реальных условий эксплуатации. Например, в медицинских усилителях биопотенциалов (ЭКГ, ЭЭГ) с амплитудой сигнала 1–100 мкВ и полосой 0,05–150 Гц резисторы входного каскада выбирают ≤10 кОм. При R = 10 кОм и T = 310 К (температура тела) шум в полосе 150 Гц составит ≈0,5 мкВ, что соответствует SNR ≥ 26 дБ для сигнала 10 мкВ. Для дальнейшего улучшения применяют охлаждение входных цепей до 273 К или активные методы подавления шума (например, корреляционные приёмники).

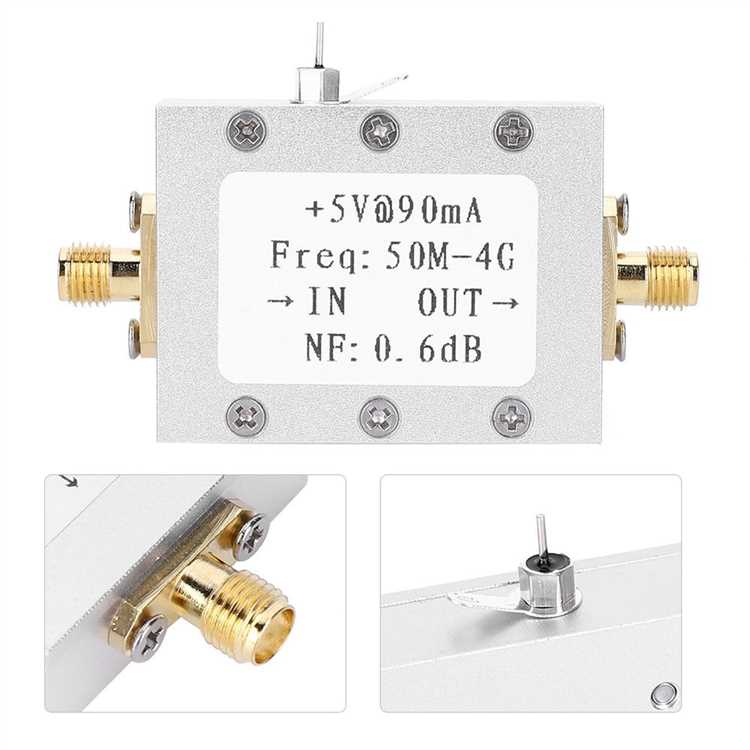

Методы снижения дробового шума в операционных усилителях
Дробовой шум в операционных усилителях (ОУ) возникает из-за дискретной природы тока, протекающего через p-n-переходы транзисторов входного каскада. Его спектральная плотность определяется формулой Шоттки: in2 = 2qIDC, где q – заряд электрона (1.6×10−19 Кл), а IDC – постоянный ток смещения. Для ОУ с биполярными входными транзисторами (например, OP27) при токе смещения 10 нА дробовой шум составляет ~1.8 пА/√Гц. В JFET-входных ОУ (например, OPA124) ток смещения на порядки ниже (1 пА), что снижает дробовой шум до ~0.57 пА/√Гц, но требует компромисса с входным сопротивлением и скоростью нарастания.
Первый метод снижения – оптимизация рабочего тока входного каскада. Уменьшение IDC пропорционально снижает дробовой шум, однако при токах ниже 1 мкА начинают доминировать фликкер-шум и ухудшаются динамические характеристики. Для прецизионных ОУ (например, AD797) применяют схемы с динамическим смещением, где ток входного каскада автоматически регулируется в зависимости от амплитуды сигнала. Это позволяет поддерживать низкий шум при малых сигналах и сохранять быстродействие при больших. В таблице приведены типовые значения дробового шума для ОУ с разными входными токами:
Паразитные наводки в усилителях сигналов возникают из-за неконтролируемых электромагнитных связей между проводниками, компонентами и внешними источниками. Ключевые факторы, влияющие на уровень шума: длина и ширина дорожек, расстояние между ними, расположение аналоговых и цифровых цепей, а также экранирование чувствительных узлов. Для минимизации индуктивных и емкостных наводок критические сигнальные линии (например, входные цепи операционных усилителей) должны иметь минимальную длину и располагаться на минимальном расстоянии от опорной плоскости (земли или питания). Рекомендуемая ширина дорожек для аналоговых сигналов – не менее 0,25 мм при толщине меди 35 мкм, а расстояние между ними – не менее 0,5 мм для напряжений до 5 В. При этом следует избегать параллельного прокладывания дорожек аналоговых и цифровых сигналов на одном слое: их необходимо разносить на разные слои с заземляющей плоскостью между ними.
- Используйте раздельные плоскости земли для аналоговых и цифровых цепей, соединяя их в одной точке (например, у источника питания или АЦП). Это предотвращает протекание токов цифровых шумов через аналоговую землю.
- Минимизируйте площадь контуров, образуемых сигнальными и возвратными дорожками. Например, для дифференциальных пар используйте симметричную топологию с равной длиной проводников и расстоянием между ними не более 0,1 мм.
- Применяйте экранирование чувствительных цепей с помощью заземленных полигонов или дорожек, окружающих критические участки. Для высокочастотных сигналов (выше 10 МГц) используйте микрополосковые линии с волновым сопротивлением 50 Ом.
- Избегайте резких изгибов дорожек под углом 90° – используйте скругления или изгибы под 45°, чтобы снизить отражения сигнала и излучение.
Использование экранирования и заземления для уменьшения внешних помех
Экранирование в усилителях сигналов основано на принципе Фарадея: металлический экран создает барьер для электромагнитных полей, отражая или поглощая их энергию. Для эффективной защиты от высокочастотных помех (10 кГц–1 ГГц) применяют экраны из меди или алюминия толщиной не менее 0,5 мм. При частотах ниже 10 кГц эффективность экранирования падает, и требуется использование материалов с высокой магнитной проницаемостью, таких как пермаллой (μ ≈ 10 000), для подавления низкочастотных магнитных полей.
Заземление выполняет две ключевые функции: обеспечивает опорный потенциал для сигнальных цепей и отводит паразитные токи. В системах с низким уровнем шума критически важно разделение сигнального и силового заземления. Сигнальное заземление должно быть выполнено в виде звезды с центральной точкой подключения, исключающей образование замкнутых контуров. Сопротивление заземляющего проводника не должно превышать 0,1 Ом на частоте 1 кГц.
Для минимизации наводок от силовых цепей применяют дифференциальное экранирование: экран подключается к заземлению только в одной точке, обычно на входе усилителя. Это предотвращает протекание токов по экрану и образование паразитных контуров. В случае коаксиальных кабелей экран соединяется с корпусом устройства через конденсатор емкостью 1–10 нФ для подавления высокочастотных помех без создания низкоомного пути для постоянного тока.
Магнитные помехи на частотах до 1 кГц эффективно подавляются экранами из ферромагнитных материалов. Толщина экрана должна быть не менее глубины скин-слоя на рабочей частоте. Например, для стали с μ = 1000 на частоте 50 Гц глубина скин-слоя составляет ~0,7 мм, поэтому экран толщиной 1,5–2 мм обеспечит затухание помехи на 20–30 дБ. При этом важно избегать зазоров в экране, так как даже щель шириной 0,1 мм может снизить эффективность на 10–15 дБ.
В многокаскадных усилителях экранирование каждого каскада отдельно снижает перекрестные наводки. Корпуса операционных усилителей и транзисторов должны быть соединены с общим экраном через минимально возможные индуктивности. Для этого используют короткие проводники или печатные дорожки шириной не менее 2 мм. Входные цепи усилителей с высоким импедансом (более 1 МОм) требуют дополнительного экранирования от электростатических полей, например, с помощью медной фольги толщиной 0,1 мм, заземленной через резистор 1–10 МОм.
Заземление аналоговых и цифровых цепей должно быть разделено на физическом уровне. Общая точка соединения выбирается в месте с минимальным уровнем помех, например, на выходе источника питания. Для подавления импульсных помех от цифровых схем применяют ферритовые бусины с импедансом не менее 100 Ом на частоте 100 МГц, устанавливаемые в цепях заземления. В системах с гальванической развязкой экран подключается к заземлению только на стороне источника сигнала.
В условиях сильных электромагнитных полей (например, вблизи радиопередатчиков) эффективность экранирования повышают за счет многослойных экранов. Комбинация медного экрана (для высоких частот) и пермаллоевого (для низких) обеспечивает затухание помех на 60–80 дБ в диапазоне 10 Гц–1 ГГц. При этом слои должны быть изолированы друг от друга диэлектриком толщиной не менее 0,5 мм для предотвращения вихревых токов между ними.
Контроль качества экранирования и заземления проводят с помощью анализатора спектра и генератора сигналов. Измеряют уровень помех на входе усилителя при подаче тестового сигнала амплитудой 1 мВ на частоте 1 кГц. Эффективность экранирования считается достаточной, если уровень помех не превышает –120 дБ относительно входного сигнала. Для проверки заземления используют миллиомметр: сопротивление между любыми двумя точками заземления не должно превышать 0,05 Ом.
