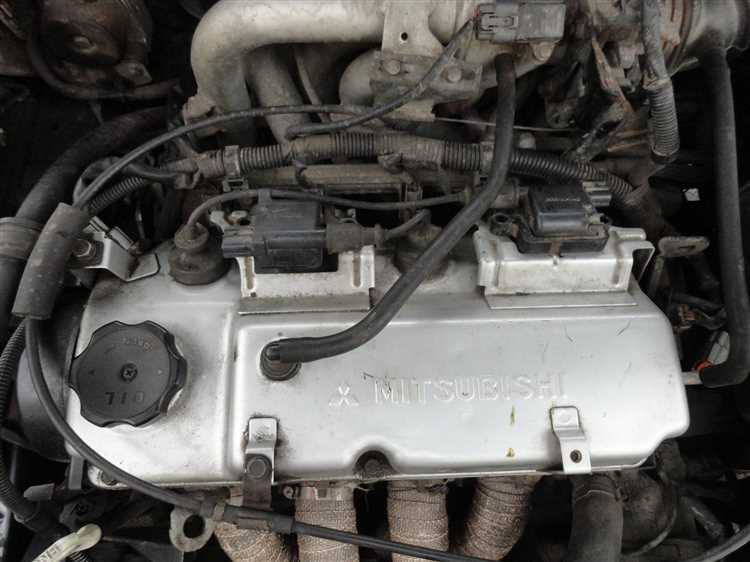

Помпа на Mitsubishi Lancer 9 (2003–2010 гг.) – уязвимый узел системы охлаждения, ресурс которого редко превышает 80–100 тыс. км. Признаки неисправности: течь антифриза из дренажного отверстия на корпусе, люфт вала, шум подшипника или перегрев двигателя. Игнорирование этих симптомов приводит к обрыву ремня ГРМ, загибу клапанов и дорогостоящему ремонту. Замена помпы требует демонтажа ремня ГРМ, поэтому совместите процедуру с плановой заменой ремня и роликов – это сэкономит время и предотвратит повторный разбор.
Для работы понадобятся: новая помпа (оригинал – MD997271, аналоги – Gates 36034, INA 538 0088 10), прокладка (артикул MD970852), герметик для высоких температур (например, Victor Reinz 70-31414-10), набор ключей (10, 12, 14, 17 мм), торкс T30, съемник шкивов, динамометрический ключ. Перед началом слейте антифриз через сливной краник радиатора, предварительно остудив двигатель. Отсоедините минусовую клемму аккумулятора – это исключит случайное замыкание при работе с электрикой.
Ключевые моменты процедуры: правильная установка ремня ГРМ по меткам (на шкиве коленвала – TDC, на распредвалах – совпадение рисок с ответными на крышке), затяжка болтов помпы моментом 12–15 Н·м, проверка свободного вращения вала после установки. Не используйте герметик на резиновой прокладке – это нарушит герметичность. После сборки залейте антифриз, удалите воздух из системы через винт на термостате, прогрейте двигатель до открытия термостата и проверьте уровень жидкости.
Типичные ошибки: перетяжка болтов помпы (ведет к деформации корпуса), пренебрежение заменой прокладки (гарантированная течь), неправильная натяжка ремня ГРМ (чревато проскальзыванием или обрывом). Если после замены наблюдается повышенный шум или вибрация, проверьте соосность шкивов и отсутствие посторонних предметов в приводе. Время выполнения работ – 3–4 часа при наличии опыта.
Необходимые инструменты и материалы для замены помпы
Для замены помпы на Mitsubishi Lancer 9 потребуется набор торцевых головок с трещоткой: 10, 12, 14 и 17 мм – стандартные размеры для болтов системы охлаждения и крепления шкивов. Обязательно наличие удлинителя на 10–15 см для доступа к труднодоступным болтам, особенно в районе нижнего крепления помпы. Шестигранные ключи на 5 и 6 мм пригодятся для снятия натяжного ролика ремня ГРМ и фиксации шкива коленвала.
Динамометрический ключ с диапазоном 20–100 Н·м необходим для затяжки болтов с точным моментом, указанным в сервисном мануале (например, болты помпы – 18–22 Н·м). Без него высок риск перетяжки или недотяжки, что приведет к течи или повреждению резьбы. Для фиксации шкива распредвала используйте специальный стопорный ключ или самодельный аналог из стальной пластины толщиной 3–4 мм.
Новая помпа должна соответствовать оригинальному артикулу Mitsubishi: MD375851 (для двигателей 4G18/4G15) или MD375852 (для 4G93). Избегайте дешевых аналогов – они часто имеют некачественные уплотнения или подшипники. Вместе с помпой замените прокладку (артикул MD342312) и герметик для уплотнения поверхностей (например, Loctite 574 или аналог).
Для слива охлаждающей жидкости подготовьте емкость объемом не менее 6 литров и прозрачный шланг диаметром 10–12 мм для удобного слива антифриза из нижнего патрубка радиатора. Используйте только рекомендованную жидкость: Mitsubishi Super Long Life Coolant (зеленого цвета) или аналог на основе этиленгликоля с пакетом присадок G11/G12. Смешивание разных типов антифриза недопустимо.
Съемник шкивов или универсальный двухлапый съемник потребуется для демонтажа шкива коленвала, если он прикипел. В крайнем случае можно использовать монтировку, но это повышает риск повреждения шкива или вала. Для очистки привалочных поверхностей от старого герметика и грязи приготовьте пластиковый скребок (металлический может поцарапать алюминий) и безворсовую ветошь.
Набор отверток с плоским и крестовым шлицем (PH2 и PH3) нужен для снятия хомутов патрубков и крепления крышки ГРМ. Для проверки герметичности системы после установки помпы используйте манометр с адаптером для подключения к расширительному бачку – давление должно держаться на уровне 1,2–1,5 бар в течение 10 минут без падения.
Дополнительно пригодятся: молоток с резиновой или пластиковой головкой для аккуратного снятия шкивов, пассатижи для сжатия пружинных хомутов, а также налобный фонарь или переносная лампа для освещения рабочей зоны. Работайте в перчатках – антифриз токсичен, а острые кромки металлических деталей могут травмировать руки.
Перед началом работ убедитесь, что двигатель полностью остыл. Подготовьте домкрат и страховочные подставки, если планируете поднимать переднюю часть автомобиля для удобства доступа к нижним болтам помпы. Запасные болты (например, M8x1.25 для крепления помпы) не помешают – старые могут иметь поврежденную резьбу после демонтажа.
Подготовка автомобиля и слив охлаждающей жидкости
Перед началом работ установите автомобиль на ровную площадку и зафиксируйте задние колеса противооткатными упорами. Отключите аккумулятор, сняв клемму «минус», чтобы исключить случайное замыкание при демонтаже электрических компонентов. Дождитесь полного остывания двигателя – температура охлаждающей жидкости (ОЖ) в системе может достигать 90–100°C, что создает риск ожогов. Подготовьте емкость объемом не менее 6 литров для слива ОЖ, так как общий объем системы на Mitsubishi Lancer 9 составляет 5,8–6,2 литра в зависимости от модификации.
Для слива жидкости снимите защиту картера (если установлена) – она крепится на 10 болтах под ключ на 10 мм. Расположите емкость под сливным краном радиатора, который находится в нижней части левого бачка. Откройте крышку расширительного бачка, чтобы ускорить процесс слива за счет выравнивания давления. После полного слива ОЖ из радиатора переместите емкость под блок цилиндров: на двигателе 4G18 (1.6 л) сливная пробка расположена с правой стороны блока, на 4G63 (2.0 л) – с левой. Пробка откручивается ключом на 14 мм.
Если ОЖ темная, мутная или содержит осадок, промойте систему дистиллированной водой. Для этого закройте сливные пробки, залейте воду в расширительный бачок до отметки «MAX», запустите двигатель и дайте ему поработать 3–5 минут на холостых оборотах. Повторите слив, как описано выше. При использовании концентрата антифриза разводите его в пропорции 50/50 с дистиллированной водой – это обеспечит защиту от замерзания до −36°C и предотвратит коррозию алюминиевых деталей.
Проверьте состояние сливных пробок: резьба не должна иметь повреждений, а уплотнительные кольца – трещин. При необходимости замените их (артикул оригинальной пробки радиатора – MR490662, пробки блока – MD998754). Затягивайте пробки с моментом 18–22 Н·м для радиатора и 25–30 Н·м для блока цилиндров – превышение усилия может привести к срыву резьбы. После слива ОЖ осмотрите шланги системы охлаждения на предмет трещин или вздутий: при обнаружении дефектов замените их до установки новой помпы.
Снятие ремня ГРМ и демонтаж шкивов коленвала
Перед началом работ убедитесь, что двигатель полностью остыл. На Mitsubishi Lancer 9 с моторами 1.3, 1.6 и 2.0 л процедура отличается только расположением меток и количеством болтов крепления шкивов. Подготовьте ключи на 10, 12, 14, 17, 19 мм, торцевые головки с удлинителями, динамометрический ключ, съемник шкивов и фиксатор коленвала (специальный инструмент или болт М10×1.25 длиной 70 мм).
Снимите правое переднее колесо и подкрылок для доступа к шкиву коленвала. Отсоедините клемму аккумулятора и слейте охлаждающую жидкость из системы. Демонтируйте ремень привода навесного оборудования, ослабив натяжной ролик ключом на 14 мм. Открутите болты крепления шкива коленвала (4 шт. на 19 мм) против часовой стрелки, удерживая шкив от проворачивания фиксатором или вставленным в маховик болтом.
Проверните коленвал по часовой стрелке до совмещения меток на шестерне распредвала и задней крышке ГРМ. На шкиве коленвала метка должна совпасть с указателем на блоке цилиндров. Если метки не совпадают, повторно проверьте положение – ошибка приведет к нарушению фаз газораспределения. Зафиксируйте распредвал и коленвал, чтобы предотвратить их смещение при снятии ремня.
- На двигателях 4G13/4G18 метка на шестерне распредвала – треугольный выступ, на 4G63 – отверстие.
- На шкиве коленвала метка выполнена в виде точки или риски, на блоке – выступ или надпись «Т».
- Используйте маркер для обозначения направления вращения ремня перед снятием.
Ослабьте болт натяжного ролика ремня ГРМ (ключ на 14 мм) и снимите ремень. Если ремень поврежден или имеет следы износа (трещины, расслоения, масляные пятна), замените его. Проверьте состояние роликов и помпы – при наличии люфта или шума замените детали. Не допускайте попадания масла или охлаждающей жидкости на новый ремень.
Для демонтажа шкива коленвала используйте съемник. Если шкив не поддается, прогрейте его строительным феном до 60–80°C – это расширит металл и облегчит снятие. Не применяйте ударный инструмент, чтобы не повредить шпоночный паз или подшипники коленвала. После снятия шкива осмотрите сальник коленвала на предмет течи – при необходимости замените его.
Перед установкой нового ремня очистите шестерни распредвала и коленвала от грязи и старого герметика. Проверьте совпадение меток повторно. Установите ремень, начиная с шестерни коленвала, затем натяжной ролик, помпу и шестерню распредвала. Натяжение ремня регулируйте поворотом натяжного ролика против часовой стрелки до совмещения указателей на его корпусе.
После установки ремня проверните коленвал на два полных оборота (720°) и убедитесь, что метки совпадают. Если метки смещены, повторите процедуру установки. Затяните болты шкива коленвала моментом 18–22 Н·м, натяжного ролика – 35–45 Н·м. Установите все снятые элементы в обратном порядке, залейте охлаждающую жидкость и проверьте отсутствие утечек.
Отсоединение патрубков и снятие старой помпы
Отсоедините патрубки в следующем порядке:
- Верхний патрубок радиатора – ослабьте хомут плоскогубцами или отвёрткой (в зависимости от типа крепления), сдвиньте его на 3–4 см от края шланга, затем аккуратно снимите патрубок, прокручивая его из стороны в сторону.
- Патрубок от термостата к помпе – здесь часто используется пружинный хомут; подденьте его отвёрткой и снимите, удерживая шланг рукой, чтобы не повредить пластиковый корпус термостата.
- Нижний патрубок радиатора – аналогично верхнему, но будьте готовы к остаткам антифриза в шланге; подставьте ёмкость под соединение.
Если патрубки «прикипели», не пытайтесь сорвать их силой – нагрейте место соединения строительным феном в течение 30–40 секунд или оберните ветошью, смоченной в горячей воде. Избегайте использования ножа или отвёртки для поддевания: риск порезать шланг или повредить алюминиевые штуцеры высок.
После отсоединения патрубков демонтируйте ремень ГРМ и натяжной ролик, если это не было сделано ранее. Помпа крепится на четырёх болтах M8 с головкой на 10 мм – два сверху, один снизу и один сбоку. Перед откручиванием протрите болты WD-40 или аналогичным составом, особенно если двигатель эксплуатировался в условиях повышенной влажности.
При снятии помпы обратите внимание на состояние прокладки. Если она металлическая (как на ранних моделях Лансер 9), проверьте её на деформацию – даже минимальный изгиб приведёт к утечкам. Резиновые прокладки (на поздних версиях) часто прилипают к блоку; отделите их пластиковым шпателем, чтобы не повредить посадочную поверхность.
Очистите привалочную плоскость блока цилиндров от остатков старой прокладки и герметика. Используйте для этого неметаллические инструменты: деревянный скребок или пластиковую карту. Удалите следы масла и антифриза чистой ветошью, смоченной в ацетоне или спирте. Осмотрите каналы охлаждения на предмет коррозии или отложений – их наличие указывает на необходимость промывки системы перед установкой новой помпы.
Проверьте состояние шкива помпы и посадочного места под него. Люфт или биение свыше 0,1 мм требует замены шкива. Если на поверхности блока цилиндров обнаружены задиры или глубокие царапины, устраните их притиркой мелкозернистой наждачной бумагой (зерно 1000–1200), иначе новая прокладка не обеспечит герметичность.
Проверка состояния прокладок и очистка посадочного места
После демонтажа старой помпы осмотрите прокладку на предмет повреждений. Даже микроскопические трещины или деформации могут привести к протечкам охлаждающей жидкости. Особое внимание уделите участкам с остатками герметика – они часто становятся очагами коррозии или разрывов. Если прокладка выполнена из паронита или резины, проверьте её эластичность: затвердевшие участки не обеспечат герметичность.
Удалите остатки старой прокладки с блока цилиндров и корпуса помпы с помощью пластикового скребка или деревянного шпателя. Металлические инструменты могут оставить царапины на алюминиевых поверхностях, что спровоцирует утечки. Для очистки труднодоступных мест используйте ушные палочки, смоченные в ацетоне или специализированном очистителе для прокладок (например, Loctite SF 7200).
Оцените состояние посадочной поверхности на блоке двигателя. Наличие глубоких рисок, задиров или следов коррозии требует дополнительной обработки. Мелкие дефекты устраняются шлифовкой наждачной бумагой с зернистостью P800-P1000, смоченной в воде. Работайте круговыми движениями, периодически проверяя плоскость лекальной линейкой – перепад высот не должен превышать 0,05 мм.
Перед установкой новой прокладки обезжирьте посадочное место. Используйте безворсовую салфетку и очиститель на спиртовой основе (например, CRC Brake Cleaner). Избегайте бензина или растворителей на масляной основе – они оставляют плёнку, ухудшающую адгезию герметика. Протрите поверхность дважды, меняя салфетки, чтобы исключить перенос загрязнений.
Если новая прокладка не имеет заводского покрытия, нанесите тонкий слой герметика. Для помпы Лансер 9 подходит анаэробный состав Permatex 51813 или его аналог. Распределяйте герметик равномерно, избегая избытка – выдавленные излишки могут попасть в систему охлаждения и забить каналы радиатора. Толщина слоя не должна превышать 0,5 мм.
При установке прокладки совместите её отверстия с каналами блока цилиндров. Проверьте, чтобы она не смещалась при наживлении болтов помпы – даже небольшое смещение приведёт к неравномерному прижиму и протечкам. Затягивайте крепёж в три этапа: сначала на 5 Н·м, затем на 10 Н·м, окончательный момент – 18-22 Н·м по схеме «крест-накрест».
После сборки залейте охлаждающую жидкость и запустите двигатель. Прогрейте до рабочей температуры, затем заглушите и проверьте уровень ОЖ. Осмотрите место стыка помпы и блока на предмет подтёков – их появление в первые 50 км пробега указывает на некачественную очистку или повреждённую прокладку.
Установка новой помпы и обратная сборка деталей
Затяните болты крепления помпы в три этапа: сначала наживите все болты от руки, затем затяните их с моментом 10 Н·м в шахматном порядке, начиная с центрального. На финальном этапе доведите момент до 20–22 Н·м, используя динамометрический ключ. Превышение момента чревато деформацией корпуса помпы или срывом резьбы в блоке. После затяжки проверьте свободное вращение вала помпы – заедания указывают на перекос или брак детали.
Установите ремень ГРМ, совместив метки на шкивах коленвала и распредвала с ответными метками на крышке. Для Лансер 9 с двигателем 4G18 метка на шкиве коленвала должна совпадать с риской на нижней крышке ГРМ, а метка на шкиве распредвала – с выступом на головке блока. Натяните ремень с помощью натяжного ролика, поворачивая его против часовой стрелки до совпадения указателя с прорезью на кронштейне. Затяните фиксирующий болт ролика моментом 35–40 Н·м.
Соберите оставшиеся элементы в обратном порядке: установите шкив коленвала, затянув болт моментом 120–130 Н·м с фиксацией маховика, верните на место крышку ГРМ, подключите патрубки системы охлаждения и залейте антифриз до уровня между метками «MIN» и «MAX» на расширительном бачке. Запустите двигатель, прогрейте до рабочей температуры и проверьте отсутствие течей. Если помпа работает с посторонними шумами или наблюдается утечка антифриза, немедленно заглушите мотор и перепроверьте установку.
Заполнение системы охлаждающей жидкостью и проверка на утечки
Перед запуском двигателя ослабьте прокачной болт на корпусе термостата (расположен на верхнем патрубке радиатора) и медленно доливайте жидкость, пока из отверстия не пойдет ровная струя без пузырьков воздуха. Затяните болт моментом 15–18 Н·м и запустите двигатель на 2000 об/мин, удерживая обороты до открытия термостата (температура 82–88°C). Следите за уровнем в бачке – при падении доливайте жидкость, не допуская опускания ниже MIN.
После прогрева заглушите двигатель и дайте ему остыть в течение 30–40 минут. Проверьте уровень жидкости – он должен находиться между отметками MIN и MAX. Если уровень упал, долейте смесь и повторите процедуру прогрева. Воздушные пробки чаще всего образуются в радиаторе отопителя – для их удаления включите печку на максимальный обдув и максимальную температуру на 5–7 минут при работающем двигателе.
Проверьте все соединения патрубков, корпус помпы и сливные пробки на наличие подтеков. Особое внимание уделите стыку помпы с блоком цилиндров – даже незначительное просачивание жидкости через прокладку приведет к быстрому падению уровня. Используйте фонарик и зеркало для осмотра труднодоступных мест. Если обнаружены утечки, подтяните хомуты моментом 3–4 Н·м или замените поврежденные патрубки.
Через 50–100 км пробега после замены помпы повторно проверьте уровень охлаждающей жидкости и герметичность системы. При необходимости долейте смесь и устраните утечки. Запишите дату замены и пробег в сервисную книжку – это поможет отследить ресурс антифриза и своевременно провести его замену (рекомендуемый интервал для Lancer 9 – каждые 60 000 км или 3 года).
