Как заварить дифференциал на ваз 2105

Дифференциал ВАЗ 2105 – узел, отвечающий за распределение крутящего момента между ведущими колесами. Заваривание (блокировка) дифференциала – распространенная доработка для повышения проходимости и управляемости на скользких или неровных покрытиях. Процедура требует точности: ошибки при сварке или сборке приведут к разрушению шестерен или подшипников. В этой инструкции разберем процесс на примере стандартного заднего моста модели 2105 с передаточным числом 4,1.

Перед началом работ подготовьте инструмент: сварочный аппарат с током не менее 120 А, электроды диаметром 2,5–3 мм (марка УОНИ-13/55 или аналоги), угловую шлифмашину с отрезным и зачистным дисками, динамометрический ключ (момент затяжки подшипников – 120–150 Н·м), съемник подшипников, молоток, зубило. Из расходников понадобятся герметик для редуктора (например, ABRO 999), трансмиссионное масло GL-5 80W-90 (1,3 л), а также прокладки под крышки подшипников и сальники.

Блокировка дифференциала подразумевает жесткое соединение сателлитов с корпусом. Для этого потребуется демонтировать редуктор, разобрать его и заварить зубья сателлитов между собой и с чашкой дифференциала. Важно: сварка должна быть сплошной, без пропусков, но не чрезмерной – избыточный наплавленный металл нарушит зазоры в зацеплении шестерен. После сварки узел шлифуется, проверяется на биение (допуск – не более 0,05 мм) и собирается с новыми подшипниками и сальниками.

Не используйте заваренный дифференциал на асфальте или сухом покрытии – это приведет к повышенному износу шин, ухудшению управляемости и риску поломки полуосей. Для повседневной эксплуатации оставьте штатный механизм или установите самоблокирующийся дифференциал (например, винтовой типа «Квайф»). Если цель – оффроуд, после блокировки проверьте работу моста на стенде или в условиях бездорожья, контролируя температуру редуктора (не выше 80°C при длительной нагрузке).

Какие инструменты и материалы понадобятся для заваривания дифференциала

Для заваривания дифференциала на ВАЗ 2105 потребуется сварочный аппарат с возможностью работы на постоянном токе (DC) и силой тока не менее 120–160 А. Оптимальный выбор – инверторный полуавтомат с проволокой диаметром 0,8–1,0 мм (марка Св-08Г2С или аналоги). Альтернатива – электроды УОНИ-13/55 диаметром 2,5–3,0 мм для ручной дуговой сварки, но они требуют предварительного прогрева деталей до 150–200°C во избежание трещин. Обязателен защитный газ (углекислота или смесь Ar/CO₂) при использовании полуавтомата – без него шов получится пористым и ненадёжным.

Дополнительные инструменты: угловая шлифмашина с отрезным и зачистным дисками (диаметр 125 мм, толщина 1,6–2,5 мм), тиски или струбцины для фиксации корпуса дифференциала, молоток с медной или латунной головкой для правки деталей после сварки. Для разборки понадобятся торцевые головки на 17 и 19 мм, вороток с удлинителем, съёмник подшипников (например, трёхлапый 50–100 мм). Не обойтись без щётки по металлу с латунной щетиной и наждачной бумаги зернистостью 80–120 для подготовки поверхностей.

Расходные материалы: антикоррозийный грунт (например, ГФ-021) и термостойкая краска (типа КО-8101) для защиты шва от ржавчины. При сварке электродами используйте флюс АН-348А или аналогичный для улучшения качества соединения. Для проверки герметичности шва пригодится керосин или специальный пенетрант – нанесите его на одну сторону, а на другую насыпьте мел: просачивание жидкости укажет на дефекты.

Как правильно снять редуктор заднего моста на ВАЗ 2105

Перед началом работ зафиксируйте автомобиль на ровной площадке, включите передачу и подложите противооткатные упоры под передние колеса. Слейте масло из редуктора через сливное отверстие, используя ключ на 17 – объем картера составляет 1,3 литра. Отсоедините карданный вал, открутив четыре болта крепления фланца к хвостовику редуктора (ключ на 13), и отведите его в сторону, зафиксировав проволокой. Снимите полуоси: выкрутите по четыре болта крепления каждой (ключ на 17) и аккуратно извлеките их, избегая повреждения сальников. Отсоедините тросы стояночного тормоза и датчик скорости, если он установлен.

• Открутите восемь гаек крепления редуктора к балке заднего моста (ключ на 19) – две верхние гайки удобнее снимать через отверстия в полу багажника, предварительно демонтировав обшивку.
• Подоприте редуктор домкратом или подставкой, чтобы избежать падения при снятии последних креплений.
• Снимите редуктор, слегка покачивая его из стороны в сторону – если он не поддается, проверьте наличие незамеченных креплений или закисших болтов.
• Очистите посадочные поверхности на балке от старого герметика и грязи, используя металлическую щетку и растворитель.

При установке нового редуктора нанесите тонкий слой герметика на фланец балки и замените прокладку.

Разборка дифференциала и подготовка к сварке

Перед началом работ слейте масло из редуктора через сливное отверстие, расположенное в нижней части картера. Используйте ключ на 17 для откручивания пробки – остатки смазки усложнят разборку и загрязнят рабочее место. Демонтируйте редуктор с автомобиля, предварительно отсоединив карданный вал и полуоси, чтобы избежать перекосов при извлечении.

Зафиксируйте ведомую шестерню редуктора в тисках через мягкие прокладки (медь или алюминий), чтобы не повредить зубья. Открутите восемь болтов крепления крышки дифференциала ключом на 14 – момент затяжки на заводе составляет 68–75 Н·м, поэтому потребуется удлинитель или вороток. Снимите крышку, аккуратно поддев её монтажной лопаткой, если прикипела.

Извлеките дифференциал в сборе, провернув его вокруг оси ведомой шестерни. Обратите внимание на положение регулировочных шайб под подшипниками – их толщина критична для предварительного натяга, поэтому промаркируйте шайбы и запомните их расположение. Разберите узел, сняв стопорные кольца сателлитов и вытащив оси – для этого потребуется выколотка из мягкого металла и молоток.

Очистите все детали от старой смазки и продуктов износа с помощью керосина или специализированного очистителя. Особое внимание уделите посадочным поверхностям под подшипники и зубьям шестерён – остатки абразива после промывки приведут к ускоренному износу после сборки. Просушите детали сжатым воздухом, избегая попадания влаги в подшипники.

Осмотрите сателлиты и шестерни полуосей на предмет сколов, трещин или неравномерного износа зубьев. При обнаружении дефектов замените повреждённые элементы – сварка дифференциала не устранит механические повреждения, а лишь зафиксирует существующие. Проверьте люфт в подшипниках, покачав наружные обоймы – если зазор превышает 0,05 мм, подшипники подлежат замене.

Подготовьте корпус дифференциала к сварке: зачистите места стыков шестерён полуосей и сателлитов до металлического блеска с помощью шлифовальной машинки с лепестковым кругом зернистостью P80. Удалите заусенцы и следы коррозии, чтобы обеспечить качественное сплавление металла. Обезжирьте поверхности ацетоном или растворителем, избегая использования ветоши с ворсом.

Установите шестерни полуосей и сателлиты в корпус дифференциала без смазки, зафиксировав их временными болтами или струбцинами. Проверьте соосность зубьев – при правильной сборке сателлиты должны свободно вращаться без заеданий. Замаркируйте места сварки мелом, чтобы не пропустить участки при работе с полуавтоматом – рекомендуемая длина шва не менее 30 мм на каждом стыке.

Техника сварки сателлитов и шестерен дифференциала

Режим сварки: ток 90–110 А для электрода 2,5 мм, полярность обратная. Варите короткими швами длиной 15–20 мм с перерывами для остывания до 60–80°C. Начинайте с прихваток в 3–4 точках по окружности, затем накладывайте основной шов с шагом 5–7 мм, чередуя направление. Для сателлитов используйте прерывистый шов с катетом 3–4 мм, для шестерен – сплошной с катетом 4–5 мм. После сварки немедленно поместите деталь в сухой песок или асбест для медленного охлаждения.

Контроль качества: после остывания проверьте швы на отсутствие пор, трещин и непроваров с помощью лупы 4–6-кратного увеличения. Простучите шов молотком массой 200–300 г – чистый звонкий звук указывает на отсутствие внутренних дефектов. При обнаружении трещин вырубите дефектный участок и переварите. Для повышения прочности рекомендуется термообработка: нагрев до 820–850°C с выдержкой 1 час и охлаждение на воздухе, затем отпуск при 200°C в течение 2 часов.

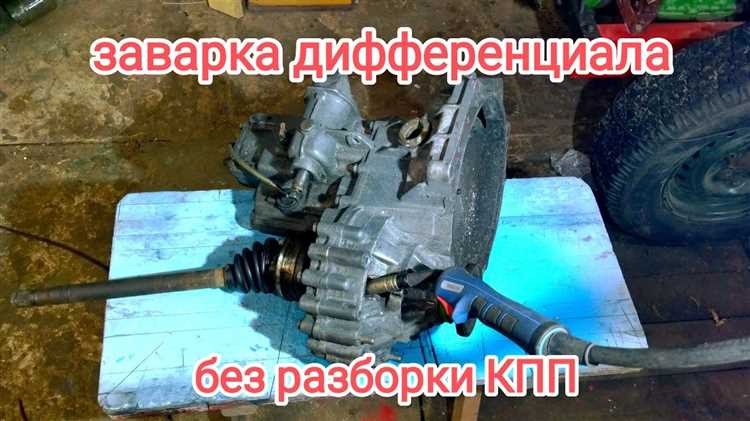

Проверка качества сварных швов и устранение дефектов

После завершения сварки дифференциала ВАЗ 2105 осмотрите швы визуально и с помощью лупы с 4–6-кратным увеличением. Ищите трещины, непровары, поры диаметром более 0,5 мм, подрезы глубиной свыше 0,1 мм и наплывы металла. Особое внимание уделите зонам перехода от шва к основному металлу – здесь чаще всего возникают концентраторы напряжений. Для проверки герметичности заполните картер дифференциала керосином на 10–15 минут: просачивание жидкости через шов указывает на сквозные дефекты.

При обнаружении дефектов используйте следующие методы устранения:

• Непровары и трещины – вырубите дефектный участок зубилом или фрезой, зачистите до чистого металла и переварите с предварительным подогревом до 150–200°C.
• Поры и шлаковые включения – удалите дефектный слой шва шлифовальной машинкой с лепестковым кругом зернистостью P60, затем наложите новый шов.
• Подрезы – заполните углубления тонким валиком электродом диаметром 2 мм при токе 60–80 А.

Для контроля качества повторной сварки используйте магнитопорошковый метод или цветную дефектоскопию с проникающей жидкостью и проявителем.

После устранения дефектов проведите механическую обработку швов: удалите наплывы и неровности шлифовальным кругом, затем отполируйте поверхность до Ra 1,6–3,2 мкм. Проверьте геометрию дифференциала – биение посадочных поверхностей не должно превышать 0,05 мм, а отклонение от соосности – 0,1 мм. При необходимости выполните правку на прессе с контролем индикатором часового типа.

Сборка редуктора после заваривания дифференциала

Перед сборкой редуктора тщательно очистите все детали от металлической стружки и остатков флюса. Используйте керосин или специальный очиститель для редукторов, уделяя особое внимание посадочным поверхностям подшипников и зубьям шестерен. Проверьте состояние сателлитов и осей – после заваривания дифференциала на них могут появиться задиры или следы перегрева. При обнаружении дефектов замените поврежденные элементы, иначе ресурс редуктора сократится в 2–3 раза.

Смажьте подшипники дифференциала и ведущей шестерни трансмиссионным маслом GL-5 вязкостью 80W-90. Нанесите тонкий слой на дорожки качения и ролики, избегая избытка – лишняя смазка приведет к перегреву. Установите дифференциал в картер редуктора, совместив метки на ведомой шестерне и корпусе. Затяните болты крепления крышек подшипников моментом 68–75 Н·м, контролируя люфт – допустимое осевое смещение не должно превышать 0,05 мм.

При установке ведущей шестерни отрегулируйте предварительный натяг подшипников. Для этого затяните гайку фланца моментом 120–160 Н·м, одновременно проворачивая шестерню для равномерного распределения смазки. Проверьте момент сопротивления вращению динамометрическим ключом – он должен составлять 1,5–2,5 Н·м для новых подшипников и 0,8–1,5 Н·м для бывших в употреблении. Превышение этих значений указывает на чрезмерный натяг, что приведет к преждевременному износу.

После сборки залейте в редуктор 1,3 литра трансмиссионного масла через заливное отверстие, расположенное на боковой крышке. Используйте только рекомендованные марки: Лукойл ТМ-5 или аналоги с допуском API GL-5. Проверьте герметичность соединений – утечки масла через сальники или прокладки недопустимы. Запустите двигатель на холостых оборотах, включите передачу и дайте поработать 2–3 минуты, затем заглушите и проверьте уровень масла.

Проведите тестовую поездку на расстояние 10–15 км, избегая резких ускорений. После остановки проверьте температуру редуктора – она не должна превышать 60–70°C. При появлении посторонних шумов или вибраций разберите редуктор и проверьте регулировку зацепления шестерен. Правильно собранный редуктор с заваренным дифференциалом должен работать без гула и стуков на всех режимах движения.

Установка редуктора на автомобиль и регулировка подшипников

Перед установкой редуктора на ВАЗ 2105 очистите посадочные поверхности картера заднего моста и фланца редуктора от старого герметика и грязи. Нанесите тонкий слой герметика ABRO 999 или аналогичного на привалочную плоскость картера, избегая попадания в масляные каналы. Затяните болты крепления редуктора моментом 35–45 Н·м в последовательности «крест-накрест», начиная с центральных отверстий. Проверьте соосность фланца редуктора с карданным валом – допустимое биение не более 0,1 мм.

Для регулировки подшипников дифференциала установите редуктор на стенд или закрепите в тисках за фланец. Снимите стопорную пластину и отверните гайку фланца моментом 120–150 Н·м, удерживая фланец от проворачивания. Демонтируйте фланец, сальник и внутреннее кольцо подшипника. Проверьте осевой люфт дифференциала – он должен отсутствовать. При наличии люфта подберите регулировочные шайбы толщиной 0,05–0,2 мм, устанавливая их между торцом коробки дифференциала и внутренним кольцом подшипника.

Соберите узел в обратной последовательности, затягивая гайку фланца до момента 180–220 Н·м. Проверните фланец вручную – он должен вращаться свободно, без заеданий. Зафиксируйте гайку стопорной пластиной, отогнув её усики в пазы гайки. Установите новый сальник, предварительно смазав его рабочую кромку трансмиссионным маслом. Проверьте уровень масла в редукторе – он должен доходить до нижней кромки заливного отверстия.

После установки редуктора на автомобиль проведите тестовую поездку на расстояние 10–15 км с периодическими остановками для проверки температуры картера. Допустимый нагрев – не выше 60°C при температуре окружающей среды +20°C. При перегреве ослабьте затяжку гайки фланца на 1/6 оборота и повторите проверку. Если шум или вибрация сохраняются, демонтируйте редуктор и проверьте предварительный натяг подшипников с помощью динамометрического ключа – усилие проворачивания фланца должно составлять 0,1–0,2 Н·м.

Для точной регулировки подшипников ведущей шестерни используйте индикатор часового типа. Установите его на картер редуктора, уперев ножку в торец фланца. Покачайте фланец в осевом направлении – допустимый люфт не более 0,03 мм. При превышении значения отрегулируйте натяг подшипников, изменяя количество прокладок под крышкой подшипников ведущей шестерни. Толщина одной прокладки – 0,05 мм. После регулировки затяните гайку моментом 160–200 Н·м и застопорите её кернением.
