Шелушится лак на дисках как убрать

Шелушение лака на дисках – распространённая проблема, возникающая из-за воздействия реагентов, механических повреждений или некачественного покрытия. Лак начинает отслаиваться уже через 1–2 года эксплуатации, если не соблюдались условия нанесения или использовались дешёвые материалы. Первые признаки – матовость, микротрещины и вздутия на поверхности. Игнорирование этих симптомов приводит к коррозии металла, особенно на литых и штампованных дисках из алюминиевых сплавов.

Для диагностики причины шелушения проверьте толщину лакового слоя толщиномером: норма для заводского покрытия – 80–120 мкм, для ремонтного – 50–70 мкм. Если значения ниже, лак изначально был нанесён тонким слоем или стёрся из-за абразивного воздействия. Также оцените состояние грунта: если он отслаивается вместе с лаком, проблема в нарушении технологии покраски – например, недостаточной сушке между слоями или использовании несовместимых материалов.

Устранение шелушения требует поэтапной подготовки. Сначала удалите отслоившийся лак шлифовальной машинкой с абразивом P80–P120, затем зачистите края повреждений до плавного перехода. Для алюминиевых дисков используйте наждачную бумагу с зернистостью P320–P400, чтобы избежать глубоких царапин. После зачистки обезжирьте поверхность антисиликоном и нанесите кислотный грунт для защиты от окисления – он сохнет 10–15 минут при температуре +20°C.

При выборе лака отдайте предпочтение двухкомпонентным полиуретановым составам с высоким сухим остатком (не менее 60%). Они устойчивы к УФ-излучению и реагентам, а срок службы достигает 5–7 лет. Наносите лак в 2–3 слоя с межслойной сушкой 10–15 минут, соблюдая расстояние распыления 20–25 см. Для равномерного покрытия используйте краскопульт с дюзой 1,3–1,4 мм и давлением 2–2,5 бар. После нанесения выдержите диски в покрасочной камере при +60°C в течение 30–40 минут для полной полимеризации.

Если шелушение вызвано коррозией, предварительно обработайте очаги преобразователем ржавчины на основе ортофосфорной кислоты. Для стальных дисков подойдёт эпоксидный грунт, блокирующий дальнейшее окисление. После ремонта защитите покрытие керамическим воском или жидким стеклом – они создают гидрофобный слой, снижающий воздействие солей и грязи. Регулярно мойте диски бесконтактным способом с pH-нейтральным шампунем, избегая щёток с жёсткой щетиной.

Какие инструменты и материалы понадобятся для восстановления покрытия

Шлифовальная машинка с регулируемой скоростью ускорит процесс, особенно на больших площадях. Подойдет эксцентриковая или вибрационная модель с диаметром подошвы 125–150 мм. Для труднодоступных мест используйте шлифовальные губки или резиновые бруски с наждачной бумагой. Избегайте чрезмерного давления – это может привести к перегреву металла и деформации диска.

Обезжириватель на основе спирта или специальный очиститель для металла удалит остатки старого лака, пыль и жировые загрязнения. Наносите его безворсовой салфеткой или микрофиброй, избегая обычных тряпок – они оставляют волокна. Для глубокой очистки используйте преобразователь ржавчины, если на диске есть очаги коррозии. После обработки протрите поверхность сухой тканью и дайте высохнуть 10–15 минут.

Грунтовка – обязательный этап перед покраской. Выбирайте двухкомпонентный эпоксидный или кислотный грунт для металла, если диск алюминиевый или стальной. Наносите грунт тонким слоем из баллончика или краскопульта с соплом 1,3–1,5 мм. Расстояние распыления – 20–25 см, время сушки между слоями – 10–15 минут. Для лучшей адгезии слегка заматируйте грунт наждачной бумагой P800 перед покраской.

Автомобильная краска для дисков должна быть устойчивой к высоким температурам и механическим воздействиям. Подойдут акриловые или полиуретановые эмали в баллончиках или для краскопульта. Цвет подбирайте по коду производителя или с помощью спектрофотометра. Наносите краску в 2–3 слоя с промежуточной сушкой 15–20 минут. Для защиты от сколов используйте лак на той же основе, что и краска – глянцевый или матовый, в зависимости от желаемого эффекта.

Дополнительные инструменты: малярный скотч и пленка для защиты шин и кузова, респиратор с фильтрами класса А2Р3, перчатки нитриловые, фен строительный для ускорения сушки (не ближе 30 см от поверхности). Храните материалы при температуре +15…+25°C и влажности не выше 60% – это критично для равномерного высыхания и долговечности покрытия.

Как правильно подготовить поверхность дисков перед нанесением нового лака

Первым этапом подготовки дисков становится их демонтаж с автомобиля. Работайте на ровной поверхности с хорошим освещением, используя домкрат и противооткатные упоры. Снимите колеса, предварительно ослабив гайки на стоящем автомобиле, чтобы избежать прокручивания. Храните крепеж в отдельном контейнере, чтобы не потерять детали.

Очистка дисков от грязи и старого покрытия требует применения специализированных средств. Начните с мойки под давлением, удаляя песок, тормозную пыль и дорожные реагенты. Для стойких загрязнений используйте щетку с жесткой щетиной и автошампунь с pH 7–9. Избегайте кислотных очистителей на алюминиевых дисках – они вызывают коррозию.

После мойки обезжирьте поверхность. Подойдет изопропиловый спирт (концентрация не менее 70%) или специальные обезжириватели для металла. Наносите средство безворсовой салфеткой, протирая диск круговыми движениями. Не используйте бытовые растворители – они оставляют маслянистую пленку, ухудшая адгезию лака.

Удаление старого лака и коррозии проводите механическим способом. Для литых дисков подойдет наждачная бумага с зернистостью P400–P600, для стальных – P240–P320. Работайте вручную или с помощью эксцентриковой шлифмашины, избегая перегрева металла. Глубокие очаги коррозии обработайте преобразователем ржавчины, следуя инструкции производителя.

После шлифовки продуйте диск сжатым воздухом или протрите антистатической салфеткой, чтобы удалить пыль. Проверьте поверхность на наличие микротрещин и сколов. Мелкие дефекты заполните шпатлевкой для металла, крупные требуют профессионального ремонта. Шпатлевку наносите тонким слоем, шлифуя после высыхания бумагой P800.

Перед нанесением грунта повторно обезжирьте диск. Используйте двухкомпонентный эпоксидный или кислотный грунт для алюминия, акриловый – для стали. Наносите грунт в 2–3 слоя с межслойной сушкой 10–15 минут при температуре +20°C. Толщина сухого слоя должна составлять 30–50 мкм. Избегайте подтеков – они приведут к неровностям при лакировке.

Финальная шлифовка грунта проводится бумагой P1000–P1200. Работайте с водой, чтобы избежать забивания абразива. После шлифовки промойте диск дистиллированной водой и просушите сжатым воздухом. Проверьте поверхность на ощупь – она должна быть идеально гладкой. Любые неровности приведут к дефектам лакового покрытия.

Завершающий этап – контроль влажности и температуры в помещении. Оптимальные условия: температура +18…+25°C, влажность не выше 60%. При низких температурах лак сохнет дольше, при высоких – образуются пузыри. Используйте термогигрометр для точного контроля. Перед нанесением лака закройте участки диска, не подлежащие окраске, малярным скотчем и пленкой.

Пошаговая инструкция по удалению старого поврежденного лака

Перед началом работ подготовьте диск: снимите его с автомобиля, очистите от грязи и тормозной пыли. Используйте автомобильный шампунь с pH 7–9 и мягкую щетку. Сушите диск при температуре не выше 40°C, чтобы избежать деформации металла. Если на поверхности есть глубокие царапины или коррозия, оцените их глубину – при повреждении основы потребуется шлифовка до металла.

Выберите метод удаления лака в зависимости от степени повреждения и типа покрытия. Для локального шелушения подойдет механический способ (абразивные материалы), для полного снятия – химический (специальные смывки). Избегайте универсальных растворителей (ацетон, уайт-спирит) – они агрессивны к алюминию и могут вызвать окисление. Оптимальные варианты:

При механическом удалении начинайте с зернистости P400, постепенно переходя к P800–P1000. Шлифуйте круговыми движениями, равномерно распределяя нагрузку. Для труднодоступных мест используйте наждачную бумагу, обернутую вокруг деревянного бруска. Следите за температурой диска – перегрев приводит к микротрещинам. После шлифовки удалите пыль липкой салфеткой или сжатым воздухом.

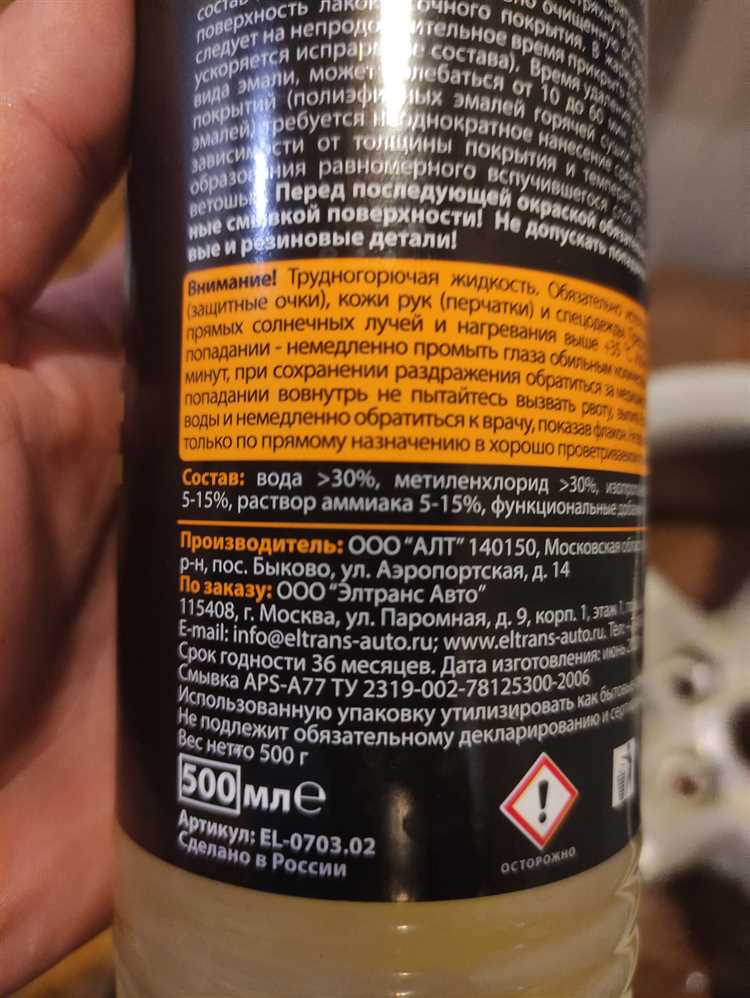

Химическая смывка наносится кистью толстым слоем (3–5 мм) на всю поверхность диска. Время выдержки зависит от состава: Body 700 – 10–15 минут, ABRO PR-600 – 5–10 минут. Лак должен вспучиться и легко отделяться пластиковым скребком. Не используйте металлические инструменты – они царапают алюминий. После удаления лака промойте диск водой с нейтральным pH и высушите.

Если на диске остались следы коррозии, обработайте их преобразователем ржавчины (например, Цинкарь, Kudo). Нанесите состав на 10–15 минут, затем смойте водой. Для алюминиевых дисков используйте кислотные преобразователи (содержат ортофосфорную кислоту), для стальных – цинксодержащие. После обработки нейтрализуйте поверхность раствором пищевой соды (1 столовая ложка на 1 литр воды).

После удаления лака оцените состояние металла. Если поверхность матовая и однородная, достаточно обезжирить ее антисиликоном (например, Novol PREP 8-88). При наличии глубоких рисок или неровностей потребуется шпатлевание. Используйте двухкомпонентную шпатлевку для алюминия (например, 3M 05800) и шлифуйте ее наждачной бумагой P320–P400. Наносите шпатлевку тонким слоем (не более 2 мм), чтобы избежать усадки.

Перед нанесением нового лака проведите тест на совместимость материалов. Нанесите небольшое количество грунта (например, кислотного для алюминия или эпоксидного для стали) на незаметный участок диска и дайте высохнуть. Если через 24 часа не появилось вздутий или отслоений, приступайте к полной обработке. Грунт наносите в 2–3 слоя с межслойной сушкой 10–15 минут при температуре 20°C.

Завершающий этап – контроль качества. Осмотрите диск под ярким светом: поверхность должна быть гладкой, без пылинок, потеков или непрокрасов. Если обнаружены дефекты, устраните их мелкозернистой наждачной бумагой (P1000–P1200) и повторно нанесите грунт. Только после этого можно приступать к покраске. Храните подготовленный диск в чистом, сухом помещении при температуре 15–25°C, избегая контакта с влагой и пылью.

Выбор подходящего лака и технология его равномерного нанесения

Для дисков выбирайте двухкомпонентные акриловые или полиуретановые лаки с высоким сухим остатком (не менее 50%). Акриловые лаки (например, PPG D8113, Spies Hecker Permasolid HS) обеспечивают стойкость к химикатам и УФ-излучению, но требуют точного соблюдения пропорций смешивания с отвердителем (обычно 2:1 или 4:1). Полиуретановые составы (Sikkens Autoclear LV, Standox VOC) более эластичны и устойчивы к механическим повреждениям, но дольше сохнут. Обращайте внимание на вязкость: для пневматического распыления оптимально 18–22 секунды по вискозиметру DIN4, для HVLP – 14–16 секунд. Всегда используйте лаки с пометкой «для дисков» или «high-temperature» – они выдерживают нагрев до 150–200°C без пожелтения.

Технология нанесения:

• Подготовьте поверхность: обезжирьте диски антисиликоном (например, Novol PREP 880), затем нанесите кислотный грунт (PPG DPX171) для алюминия или эпоксидный (Spies Hecker 4080) для стали. Сушка – 10–15 минут при 20°C.
• Разбавьте лак до рабочей вязкости рекомендованным разбавителем (например, PPG DX330 для акрила). Для первого слоя используйте «туманное» нанесение с расстояния 25–30 см, давление воздуха – 2–2,5 бара. Второй слой – плотный, с расстояния 15–20 см, перекрытие факела – 50%. Между слоями выдерживайте 5–7 минут при 20°C.
• Температура в покрасочной камере должна быть 20–25°C, влажность – не выше 60%. Для равномерного растекания лака используйте сопло диаметром 1,3–1,4 мм. После нанесения сушите диски 15 минут при 60°C или 24 часа при комнатной температуре. Полировка возможна через 48 часов.

Как избежать повторного шелушения: советы по уходу за дисками

Первая причина повторного шелушения – некачественная подготовка поверхности перед покраской. Даже микроскопические частицы пыли, жира или остатки старого покрытия снижают адгезию нового слоя. Используйте обезжириватель на основе изопропилового спирта (не менее 70%) и абразивную губку с зернистостью P800-P1000. После обработки протрите диск безворсовой салфеткой, смоченной в антистатическом растворе, чтобы удалить статическое электричество, притягивающее пыль.

Температурный режим при нанесении лака критически важен. Оптимальная температура воздуха – 18–22°C, влажность – не выше 60%. При низких температурах лак сохнет неравномерно, образуя микротрещины, а при высоких – слишком быстро, что приводит к усадке и отслоению. Используйте инфракрасную сушку с регулируемой мощностью (не более 60°C) для равномерного отверждения покрытия.

Выбор лака должен соответствовать материалу диска. Для легкосплавных дисков подходит двухкомпонентный полиуретановый лак с высоким сухим остатком (не менее 50%). Акриловые лаки дешевле, но менее устойчивы к механическим повреждениям и химическим реагентам. Наносите лак в 2–3 тонких слоя с межслойной сушкой 10–15 минут при 20°C. Толстый слой сохнет дольше и склонен к растрескиванию.

После покраски избегайте контакта дисков с водой в течение 48 часов. Вода, попадая на не до конца отвердевший лак, вызывает помутнение и снижает прочность сцепления. Если мойка неизбежна, используйте только дистиллированную воду и мягкую губку без моющих средств. Агрессивные шампуни, особенно с pH выше 9, разрушают защитный слой лака уже после 5–7 моек.

Регулярная обработка дисков защитными составами продлевает срок службы покрытия. Наносите воск на основе карнаубы или керамическое покрытие с содержанием SiO2 не менее 30% каждые 3–4 месяца. Эти составы создают гидрофобный барьер, отталкивающий грязь, соли и реагенты. Избегайте силиконовых полиролей – они временно улучшают блеск, но ускоряют разрушение лака под воздействием УФ-излучения.

Механические повреждения – основная причина локального шелушения. При парковке близко к бордюрам используйте защитные накладки из полиуретана или резины. Избегайте автоматических моек с жесткими щетками: они оставляют микроцарапины, в которые проникает влага. Для удаления битума или смолы применяйте специализированные очистители на основе алифатических углеводородов, а не ацетон или растворитель 646 – они растворяют лак.

Зимняя эксплуатация требует особого внимания. Солевые реагенты, используемые на дорогах, вызывают коррозию и отслоение лака уже через 2–3 сезона. После каждой поездки по обработанным дорогам промывайте диски струей воды под давлением не выше 80 бар, направляя поток под углом 45° к поверхности. Раз в месяц наносите защитный спрей на основе тефлона, который заполняет микропоры в лаке и предотвращает проникновение солей.

Хранение автомобиля в гараже с нестабильной температурой и влажностью ускоряет разрушение покрытия. Идеальные условия: температура 10–15°C, влажность 40–50%. При хранении на открытой стоянке используйте чехлы из дышащего материала, пропускающего воздух, но задерживающего пыль и влагу. Избегайте длительного воздействия прямых солнечных лучей – УФ-излучение вызывает пожелтение и растрескивание лака уже через 1–2 года.
