Разъём Aux CVBS (Composite Video Blanking and Sync) – это аналоговый интерфейс для передачи видеосигнала в магнитолах, поддерживающих воспроизведение видео. В отличие от стандартного 3,5-мм AUX, предназначенного только для аудио, CVBS объединяет видеосигнал и синхронизацию в одном RCA-кабеле (обычно жёлтого цвета). Этот тип подключения встречается в бюджетных и среднебюджетных моделях головных устройств, где HDMI или компонентный вход отсутствуют.
Основное применение Aux CVBS – подключение внешних источников видео: камер заднего вида, DVD-плееров, игровых приставок старого поколения (PlayStation 2, Xbox) или ТВ-тюнеров. Сигнал передаётся в формате NTSC или PAL с разрешением до 720×480 (NTSC) или 720×576 (PAL), что ограничивает качество картинки по сравнению с цифровыми интерфейсами. Важно учитывать: CVBS не поддерживает аудио – для звука потребуется отдельный кабель (например, RCA белого и красного цвета) или Bluetooth.
Для корректной работы подключите жёлтый RCA-кабель от источника к разъёму Video In на магнитоле. В настройках головного устройства выберите режим AV Input или CVBS – в зависимости от прошивки. Если изображение отсутствует или искажено, проверьте кабель на повреждения, совместимость стандартов (NTSC/PAL) и настройки источника. При подключении камеры заднего вида убедитесь, что магнитола поддерживает автоматическое переключение на видеовход при включении задней передачи – это реализуется через отдельный управляющий провод (обычно зелёного цвета).
При выборе кабеля отдавайте предпочтение экранированным вариантам с ферритовыми фильтрами – это снизит помехи от бортовой сети автомобиля. Если магнитола не распознаёт сигнал, попробуйте обновить прошивку или сбросить настройки до заводских. Для стабильной работы избегайте использования длинных кабелей (более 3 метров) без усилителей сигнала.
Какие устройства подключаются через Aux CVBS в автомобильной магнитоле
- Камеры заднего вида и кругового обзора. Большинство штатных и послепродажных камер передают сигнал именно через CVBS. Пример: камеры с разрешением 480i/576i (NTSC/PAL), такие как Pioneer ND-BC2 или Alpine HCE-C1100. Для корректной работы требуется магнитола с поддержкой автоматического переключения на видеовход при включении задней передачи.
- Портативные DVD-плееры и медиаплееры. Устройства вроде Sony DVP-FX930 или китайских аналогов с композитным выходом подключаются напрямую. Важно: сигнал CVBS не поддерживает HD-разрешения, поэтому качество ограничено 480p/576p.
- Игровые консоли старого поколения. PlayStation 2, Nintendo Wii, Xbox 360 (в режиме композитного выхода) и даже ретро-консоли (SNES, Sega Genesis через адаптеры) совместимы с Aux CVBS. Для Wii и PS2 потребуется кабель RCA, для Xbox 360 – специальный композитный кабель.
Реже через Aux CVBS подключают:
- ТВ-тюнеры. Автомобильные тюнеры, например, Prology TV-400 или Mystery MTV-300, используют композитный выход для трансляции аналогового телевидения. Современные цифровые тюнеры (DVB-T2) чаще оснащены HDMI или USB, но бюджетные модели сохраняют CVBS.
- Навигационные модули. Устаревшие GPS-навигаторы (Garmin Nuvi 5000, Navitel E700) с видеовыходом могут транслировать карту через CVBS. Современные устройства перешли на цифровые интерфейсы.
При подключении через Aux CVBS критически важно соблюдать полярность и качество кабеля. Дешёвые RCA-кабели с тонкой жилой и слабой экранировкой приводят к помехам, размытости изображения или потере цвета. Рекомендуется использовать кабели с медной жилой сечением не менее 0,5 мм² и двойным экраном (например, KCE AV-100). Для длинных участков (свыше 3 м) лучше применять активные удлинители с усилителем сигнала.
Магнитолы с Aux CVBS часто имеют ограничения по разрешению и частоте кадров. Например, Pioneer AVH-X5800BHS поддерживает только 480i/576i, а Alpine iLX-F309 – до 720×480 пикселей. Перед подключением устройства проверьте совместимость в технических характеристиках магнитолы. Некоторые модели (например, Sony XAV-AX5000) автоматически переключаются на видеовход при обнаружении сигнала, другие требуют ручного выбора источника.
Для устройств без композитного выхода (смартфоны, планшеты, современные игровые консоли) потребуются адаптеры. Например, HDMI-to-CVBS конвертеры (типа Portta PET0301) преобразуют цифровой сигнал в аналоговый, но качество снижается до уровня стандартной четкости. Альтернатива – использование магнитол с HDMI-входом, если требуется Full HD. Однако для большинства задач (камера заднего вида, DVD-плеер) Aux CVBS остаётся достаточным и надёжным решением.
При эксплуатации Aux CVBS в автомобиле учитывайте помехи от бортовой сети. Импульсные преобразователи напряжения, генераторы и даже система зажигания могут создавать наводки на видеосигнал. Для минимизации помех используйте ферритовые фильтры на кабеле (например, KCE FER-01) и прокладывайте проводку вдали от силовых линий. В некоторых случаях помогает замена штатного RCA-кабеля на экранированный с позолоченными контактами (например, Cable Matters 101016).
Как правильно выбрать кабель для подключения Aux CVBS

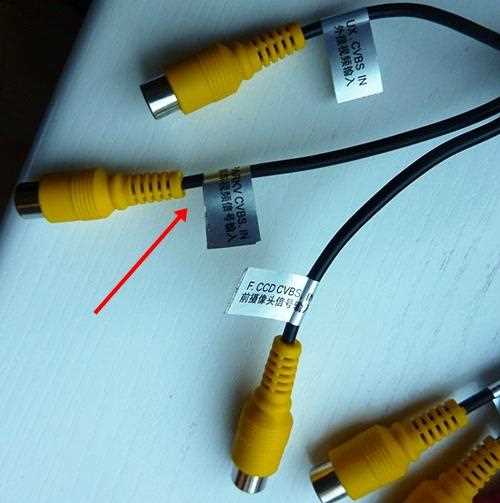

Aux CVBS в магнитоле требует кабеля с композитным RCA-разъемом, где желтый штекер отвечает за видеосигнал, а белый и красный – за аудио (левый и правый каналы). Стандартный импеданс для CVBS – 75 Ом, поэтому кабель должен соответствовать этому параметру, чтобы избежать искажений изображения. Длина провода не должна превышать 5 метров: на больших расстояниях сигнал затухает, особенно если кабель низкого качества. Для стабильной передачи выбирайте экранированные модели с медными жилами – они минимизируют помехи от электромагнитных наводок.
При подключении к старым устройствам (например, DVD-плеерам или игровым приставкам) проверьте тип разъемов на источнике сигнала. Если выход CVBS обозначен как «Video Out» или «Composite Video», подойдет стандартный RCA-кабель. Для современных устройств с HDMI или компонентным выходом потребуется конвертер, преобразующий сигнал в композитный формат. Избегайте дешевых кабелей с тонкой изоляцией: они часто становятся причиной «снега» на экране или пропадания звука.
Для автомобильных магнитол с Aux CVBS важна гибкость кабеля. Жесткие провода быстро ломаются из-за вибраций, поэтому выбирайте модели с мягкой оболочкой из ПВХ или силикона. Если магнитола поддерживает только монофонический звук, достаточно двух RCA-разъемов: желтого для видео и белого (или красного) для аудио. В случае стереозвука используйте все три штекера. Обратите внимание на маркировку: кабели с надписью «RG-59» или «RG-6» оптимальны для CVBS, так как рассчитаны на передачу аналогового видеосигнала.
При покупке кабеля проверьте качество пайки разъемов. Слабое соединение приводит к периодическим обрывам сигнала или появлению артефактов на экране. Лучше выбирать кабели с позолоченными контактами – они устойчивы к окислению и обеспечивают надежный контакт. Если планируете использовать кабель на улице или в условиях повышенной влажности, ищите модели с влагозащитной оболочкой. Для временных подключений подойдут кабели с разъемами типа «тюльпан», а для постоянных – с литыми штекерами, которые не разбалтываются со временем.
Тестируйте кабель перед установкой. Подключите его к источнику сигнала и магнитоле, затем проверьте четкость изображения и синхронизацию звука. Если на экране появляются полосы или цветовые искажения, замените кабель на более качественный. Для диагностики используйте мультиметр: сопротивление между центральной жилой и экраном должно быть близко к 75 Ом. Избегайте кабелей с пластиковыми разъемами – они часто ломаются при частом подключении.
Пошаговая инструкция по настройке входа Aux CVBS на магнитоле
Перед началом убедитесь, что магнитола поддерживает вход CVBS (обычно маркируется как «AV IN», «Video In» или «Composite»). Подключите RCA-кабель (желтый разъем – видео, красный и белый – аудио) к соответствующим выходам источника сигнала (DVD-плеер, камера заднего вида, игровая приставка) и входу Aux CVBS на магнитоле. Если разъемы не подписаны, сверьтесь с инструкцией: на некоторых моделях вход CVBS совмещен с AUX и требует активации через меню.
- Включите магнитолу и перейдите в режим настройки. Для этого нажмите и удерживайте кнопку «Menu» или «Source» (зависит от модели) до появления системного меню.
- Найдите пункт «Входы» или «AV Settings». На некоторых устройствах (например, Pioneer, Sony) потребуется выбрать «Video Input» или «Composite».
- Активируйте вход CVBS, выбрав его из списка доступных источников. Если сигнал не отображается, проверьте:
- правильность подключения кабелей (желтый – видео, красный/белый – аудио);
- состояние разъемов (окисление, повреждения);
- настройки источника сигнала (например, на камере заднего вида должен быть включен режим «CVBS Out»).
- Отрегулируйте параметры изображения, если это необходимо. В меню магнитолы найдите «Video Adjust» или «Display Settings» и настройте яркость, контрастность и цветовую гамму под ваши условия (например, для камеры заднего вида увеличьте яркость на 10–15%).
- Сохраните настройки и выйдите из меню. Переключитесь на режим «Aux» или «AV» с помощью кнопки «Source» – изображение и звук должны появиться автоматически.
Если сигнал отсутствует, отключите все кабели и повторите подключение, начиная с видео (желтый RCA). На магнитолах с сенсорным экраном (например, Alpine, JVC) вход CVBS может активироваться касанием иконки «AV» на главном экране без дополнительных настроек.
Типичные проблемы при подключении и способы их решения
Отсутствие сигнала на экране магнитолы при подключении через Aux CVBS часто связано с неправильным выбором входного канала. Большинство головных устройств требуют ручного переключения на режим AV или Video через меню настроек. Если экран остаётся чёрным, проверьте, не активирован ли режим «Rear View Camera» – некоторые магнитолы блокируют внешний видеовход при подключённой камере заднего вида. Решение: зайдите в настройки видео и принудительно выберите источник «AV-In» или «Composite».
Низкое качество изображения – размытость, помехи или цветовые искажения – обычно вызваны повреждённым кабелем или окислением контактов. Стандартный RCA-кабель для CVBS передаёт сигнал с разрешением не выше 480i, но даже при этом дефекты проводки ухудшают картинку. Проверьте целостность кабеля: изгибы, переломы или коррозия на разъёмах приводят к потере сигнала. Замените кабель на экранированный с позолоченными коннекторами – это снизит влияние электромагнитных помех от бортовой сети автомобиля.
Проблема синхронизации звука и видео возникает, когда аудиосигнал подаётся через отдельный AUX-вход, а видеосигнал – через CVBS. Задержка в 0,1–0,3 секунды типична для аналоговых систем, но критична при просмотре фильмов. Решение: используйте магнитолы с функцией задержки аудио (например, Pioneer AVH-X или Alpine iLX). В настройках выставьте компенсацию 150–300 мс. Если такой опции нет, подключите источник звука через Bluetooth или USB – цифровые каналы синхронизируются точнее.
Полное отсутствие реакции магнитолы на подключённый источник может означать несовместимость уровней сигнала. Стандарт CVBS предполагает напряжение видеосигнала 1 В на нагрузке 75 Ом. Если источник выдаёт 0,7 В или ниже (например, старые игровые приставки), магнитола не распознает сигнал. Проверьте спецификации устройства и при необходимости используйте усилитель-распределитель видеосигнала. Также убедитесь, что «земля» кабеля подключена корректно – разрыв цепи приводит к полному отказу.
Помехи в виде горизонтальных полос или мерцания экрана чаще всего вызваны наводками от генератора или системы зажигания. Аналоговый видеосигнал уязвим к электромагнитным помехам, особенно если кабель проложен рядом с силовыми проводами. Решение: измените маршрут кабеля, избегая параллельного расположения с проводами питания. Используйте ферритовые фильтры на концах кабеля – они подавляют высокочастотные наводки. Если проблема сохраняется, проверьте заземление магнитолы: плохой контакт с кузовом усиливает помехи.
Некоторые магнитолы отключают внешний видеовход при движении автомобиля. Это ограничение встроено в ПО для безопасности, но его можно обойти. В моделях на Android (например, Joying или Dasaita) отключите опцию «Safety Lock» в инженерном меню. Для штатных систем BMW или Mercedes потребуется активация кодировкой через диагностический сканер (например, Carly или ISTA). Альтернатива – использование видеорегистратора с функцией трансляции через CVBS: такие устройства часто игнорируют блокировки.
Ошибка «No Signal» при исправном подключении может указывать на неисправность самого видеовхода магнитолы. Проверьте разъём на наличие физических повреждений: сломанные контакты или окисление внутри гнезда. Если магнитола новая, проблема может быть в заводском браке – обратитесь в сервис для замены платы видеовхода. Для диагностики подключите другой источник (например, DVD-плеер) и тестовый кабель. Если сигнал появляется, проблема в исходном устройстве; если нет – неисправна магнитола.
Как переключаться между источниками сигнала на магнитоле с Aux CVBS
Переключение между источниками на магнитоле с Aux CVBS зависит от модели устройства, но большинство систем используют кнопку SRC (Source) или MODE. Нажмите её один раз – магнитола перейдёт к следующему доступному входу: радио, USB, AUX, CVBS или Bluetooth. Удерживайте кнопку 2–3 секунды, если требуется быстрый переход к нужному источнику без циклического перебора. В некоторых моделях, например Pioneer или Sony, для выбора CVBS может потребоваться зайти в меню через сенсорный экран или вращающийся энкодер.
Если магнитола поддерживает CVBS (композитное видео), подключите RCA-кабель с жёлтым разъёмом к соответствующему входу на задней панели. После подключения переключитесь на режим AV или Video через меню или кнопку SRC. На экране должно появиться изображение с внешнего устройства, например камеры заднего вида или DVD-плеера. Убедитесь, что кабель вставлен до упора – плохой контакт вызывает помехи или чёрный экран.
В магнитолах с сенсорным управлением, таких как Alpine или JVC, переключение часто выполняется через иконку Input на главном экране. Коснитесь её, выберите AUX или CVBS из списка. Если сигнал не отображается, проверьте настройки разрешения: некоторые устройства требуют 480i или 576i для корректной работы. В редких случаях может понадобиться обновить прошивку магнитолы через официальный сайт производителя.
Для магнитол без сенсорного экрана, например бюджетных моделей Kenwood, используйте физические кнопки. Нажмите SRC, пока не появится надпись AUX или AV IN. Если звук идёт, но видео нет, проверьте подключение жёлтого RCA-кабеля и убедитесь, что источник (например, камера) включён. В некоторых системах для активации CVBS требуется дополнительная настройка в инженерном меню – уточните это в инструкции к магнитоле.
Если переключение не работает, сбросьте настройки магнитолы к заводским. Для этого удерживайте кнопку Reset (обычно скрыта под панелью) 5–10 секунд или выполните сброс через меню. После перезагрузки повторите попытку выбора источника. В случае сохранения проблемы проверьте совместимость устройства с магнитолой – некоторые старые модели не поддерживают одновременную работу AUX и CVBS.
Можно ли использовать Aux CVBS для передачи звука и видео одновременно
Для одновременной передачи звука и видео через один разъём CVBS потребуется внешний конвертер или устройство с поддержкой AV-композитного сигнала (например, некоторые ТВ-тюнеры или медиаплееры). Важно учитывать ограничения: CVBS не поддерживает HD-разрешения, а качество звука ограничено полосой пропускания аналогового канала (обычно до 20 кГц). При подключении проверьте настройки магнитолы – некоторые модели автоматически переключаются на аудиовход при обнаружении видеосигнала по CVBS, но для корректной работы может потребоваться ручная активация режима «AV» или «Composite».
