Допустимый люфт турбины нормы и проверка

Какой люфт должен быть у турбины

Какой люфт должен быть у турбины

Люфт турбины – критический параметр, определяющий ресурс и работоспособность турбокомпрессора. Превышение допустимых значений приводит к ускоренному износу подшипников, утечкам масла и разрушению лопаток. Для большинства современных турбин с диаметром вала 6–12 мм осевой люфт не должен превышать 0,05–0,15 мм, а радиальный – 0,03–0,08 мм. Эти значения варьируются в зависимости от модели и производителя: например, турбины Garrett GT-серии допускают осевой люфт до 0,12 мм, а BorgWarner EFR – не более 0,09 мм.

Проверка люфта проводится с помощью индикатора часового типа с ценой деления 0,01 мм. Вал турбины фиксируется в корпусе, а измерительный наконечник устанавливается на торец вала для осевого замера или на его боковую поверхность – для радиального. Прикладываемое усилие не должно превышать 2–3 Н, чтобы избежать деформации подшипников. Если люфт превышает норму, требуется замена картриджа или всего турбокомпрессора – ремонт в большинстве случаев нерентабелен.

На практике люфт часто сопровождается другими симптомами: повышенным расходом масла (более 1 л на 1000 км), сизым дымом из выхлопной трубы или свистом при работе двигателя. При диагностике важно исключить влияние внешних факторов: загрязнение масляных каналов, низкое давление масла (менее 2 бар на холостом ходу) или перегрев турбины (свыше 900°C). Для точной оценки рекомендуется использовать специализированные стенды, имитирующие рабочие нагрузки.

Профилактика люфта включает своевременную замену масла (каждые 5–7 тыс. км для синтетики) и масляного фильтра, а также контроль температуры выпускных газов. При эксплуатации в тяжелых условиях (частые запуски двигателя, езда на высоких оборотах) интервал обслуживания сокращается на 30–40%. Использование масел с низкой вязкостью (5W-30 вместо 10W-40) ускоряет износ подшипников, особенно при холодных пусках.

Допустимый люфт турбины: нормы и проверка

Допустимый люфт турбины: нормы и проверка

Люфт турбины – зазор между валом и подшипниками, необходимый для компенсации теплового расширения и смазки. Превышение допустимых значений приводит к ускоренному износу, вибрациям и разрушению деталей. Нормы люфта зависят от типа турбины и производителя, но для большинства легковых автомобилей с турбонаддувом аксиальный (осевой) люфт не должен превышать 0,05–0,1 мм, а радиальный – 0,1–0,2 мм.

Проверка люфта проводится на холодном двигателе с демонтированным патрубком впуска или снятой турбиной. Основные методы:

  • Визуальный осмотр: перемещение вала вручную – если ощущается стук или зазор превышает 0,3 мм, требуется замена подшипников или картриджа.
  • Индикатор часового типа: измерение осевого и радиального смещения с точностью до 0,01 мм. Прибор крепится к корпусу, наконечник упирается в вал.
  • Эндоскоп: осмотр внутренних зазоров через маслозаборное отверстие при невозможности демонтажа.

Для турбин Garrett GT-серии допустимый осевой люфт составляет 0,03–0,08 мм, радиальный – до 0,15 мм. У моделей BorgWarner K03/K04 нормы жестче: 0,02–0,06 мм и 0,08–0,12 мм соответственно. Превышение на 0,05 мм от верхней границы – сигнал к ремонту. У дизельных турбин (например, Holset HX35/HX40) допуски шире: 0,05–0,15 мм осевой и 0,1–0,25 мм радиальный.

Причины увеличенного люфта:

  1. Износ подшипников из-за загрязненного масла или перегрева (температура масла выше 120°C разрушает смазочную пленку).
  2. Попадание абразивных частиц через воздушный фильтр или систему вентиляции картера.
  3. Неправильная установка турбины – перекос картриджа или чрезмерная затяжка болтов.
  4. Длительная работа на холостом ходу (масло не поступает в достаточном объеме).

Если люфт превышает норму, ремонт возможен только при замене картриджа или подшипникового узла. Восстановление турбины с изношенным валом нецелесообразно – ресурс после ремонта составит 10–30 тыс. км. При выборе запчастей используйте оригинальные комплектующие или аналоги от проверенных производителей (Mahle, IHI, Mitsubishi). Дешевые аналоги часто имеют заниженные допуски и приводят к повторному выходу из строя.

Профилактика люфта включает:

  • Замену масла каждые 7–10 тыс. км (для дизелей – 5–7 тыс. км) с использованием масел вязкостью 5W-40 или 10W-40 (для турбин с водяным охлаждением – 0W-30).
  • Установку дополнительного масляного радиатора при эксплуатации в жарком климате или при буксировке.
  • Проверку давления масла – при падении ниже 1,5 бар на горячем двигателе турбина работает «всухую».
  • Очистку интеркулера и впускного тракта каждые 30 тыс. км для предотвращения попадания масла в компрессор.

Признаки критического люфта: металлический скрежет при сбросе газа, синий дым из выхлопной трубы (сгорание масла), падение мощности на 20–30%. Игнорирование симптомов приводит к разрушению лопаток турбины и попаданию осколков в двигатель. В таких случаях ремонт обходится в 3–5 раз дороже своевременной замены картриджа.

Какие виды люфта встречаются в турбинах и чем они опасны

Какие виды люфта встречаются в турбинах и чем они опасны

В турбокомпрессорах выделяют три основных типа люфта: осевой, радиальный и угловой. Осевой люфт измеряется вдоль оси вала турбины и характеризует смещение ротора вперед-назад относительно корпуса. Допустимое значение для большинства дизельных турбин легковых автомобилей – 0,05–0,10 мм, для бензиновых – 0,03–0,07 мм. Превышение этих показателей на 0,05 мм уже приводит к ускоренному износу упорных подшипников и разрушению масляного клина.

Радиальный люфт определяет боковое смещение вала в подшипниках скольжения. Норма для современных турбин с диаметром вала 6–8 мм составляет 0,02–0,06 мм. При увеличении до 0,10 мм возникает риск касания лопаток компрессора или турбины о корпус, что вызывает задиры и металлическую стружку в масляной системе. Особенно критичен для турбин с изменяемой геометрией, где зазоры минимальны.

Угловой люфт проявляется как качание вала в плоскости, перпендикулярной оси вращения. Его сложно измерить без специальных стендов, но косвенно оценивают по биению лопаток при вращении. Допустимое значение – не более 0,01 мм на 10 мм длины вала. Превышение приводит к дисбалансу ротора, вибрациям на частотах 100–300 Гц и разрушению подшипникового узла в течение 500–1000 моточасов.

Осевой люфт чаще всего возникает из-за износа упорного подшипника или деформации корпуса турбины при перегреве. В дизельных двигателях с сажевыми фильтрами причиной может быть повышенное противодавление выхлопных газов, создающее осевую нагрузку до 50–70 Н. Для диагностики используют индикатор часового типа с ценой деления 0,01 мм, устанавливая его на торец вала при снятом компрессорном колесе.

Радиальный люфт прогрессирует при загрязнении масла или его недостаточном давлении. В турбинах с плавающими подшипниками критическое снижение давления масла до 0,8 бар (при норме 2,5–4,0 бар) приводит к контакту вала с подшипником уже через 20–30 секунд работы. Для проверки применяют метод «качания»: вал смещают вручную при снятом патрубке компрессора, фиксируя зазор щупом. На двигателях с пробегом свыше 150 тыс. км допускается увеличение люфта на 30% от заводских значений.

Угловой люфт характерен для турбин с изношенными или неправильно собранными подшипниковыми узлами. Его последствия – неравномерный износ лопаток и снижение КПД компрессора на 15–25%. Наиболее уязвимы турбины с керамическими подшипниками, где угловой люфт свыше 0,02 мм приводит к разрушению сепаратора уже через 200–300 часов эксплуатации. Для диагностики используют лазерные датчики биения, фиксирующие отклонения с точностью до 0,005 мм.

Опасность люфтов заключается не только в механическом износе, но и в нарушении аэродинамики турбины. При осевом люфте 0,15 мм расход масла через уплотнения увеличивается в 3–5 раз, что приводит к закоксовке колец и падению давления наддува на 0,2–0,4 бара. Радиальный люфт 0,12 мм снижает максимальные обороты ротора на 10–15%, что эквивалентно потере мощности двигателя на 8–12%. Угловой люфт 0,03 мм вызывает пульсации давления наддува с амплитудой до 0,15 бара, ускоряя усталостное разрушение лопаток.

Для предотвращения критических последствий люфтов рекомендуется проводить диагностику каждые 50 тыс. км пробега или при появлении сизого дыма из выхлопной трубы. На двигателях с турбонаддувом после 200 тыс. км пробега целесообразно заменить подшипниковый узел даже при отсутствии явных признаков износа. При установке новой турбины обязательна проверка давления масла на входе в турбину – оно должно быть не менее 2,0 бар при 2000 об/мин. Использование масел с вязкостью ниже рекомендованной (например, 0W-20 вместо 5W-40) увеличивает риск возникновения люфтов на 40–60%.

Как измерить осевой и радиальный люфт турбины подручными средствами

Для проверки осевого люфта зафиксируйте корпус турбины одной рукой, а второй аккуратно перемещайте вал вдоль оси, используя отвёртку с плоским жалом или тонкий металлический стержень. Усилие должно быть минимальным – не более 1–2 Н (примерно 100–200 грамм-силы). Допустимый люфт для большинства турбин легковых автомобилей составляет 0,05–0,15 мм. Превышение 0,2 мм указывает на критический износ подшипников. Измерьте смещение с помощью индикатора часового типа (если есть) или сравните с эталоном – например, толщиной лезвия бритвы (0,1 мм) или фольги (0,05 мм).

Радиальный люфт проверяется при снятом патрубке или через отверстие для датчика давления. Вставьте в зазор между валом и корпусом щуп 0,03–0,05 мм (для дизельных турбин – до 0,08 мм) и попытайтесь покачать вал перпендикулярно оси. Если щуп проходит свободно или вал имеет заметный люфт без усилия, подшипники изношены. Альтернатива – использовать лазерную указку: закрепите её на корпусе, направьте луч на вал и наблюдайте за смещением пятна при лёгком покачивании. Смещение более 0,5 мм на расстоянии 1 м сигнализирует о превышении нормы.

Допустимые значения люфта для разных моделей турбокомпрессоров

Допустимые значения люфта для разных моделей турбокомпрессоров

Люфт турбины – критически важный параметр, определяющий ресурс и эффективность работы агрегата. Допустимые значения варьируются в зависимости от конструкции, производителя и назначения турбокомпрессора. Превышение норм приводит к ускоренному износу подшипников, утечкам масла и разрушению лопаток. Ниже приведены ориентировочные диапазоны для распространённых моделей.

Для турбин Garrett серии GT (например, GT2860RS, GT3071R, GTX3582R) допустимый осевой люфт составляет 0,05–0,10 мм, радиальный – 0,03–0,07 мм. Модели с шариковыми подшипниками (GTX Gen2) имеют более жёсткие требования: осевой люфт не должен превышать 0,04 мм, радиальный – 0,02 мм. Превышение этих значений на 0,02–0,03 мм уже требует диагностики или замены картриджа.

  • BorgWarner EFR (серия 7163, 8374, 9180): осевой люфт – 0,04–0,08 мм, радиальный – 0,02–0,05 мм. Модели с керамическими шариками (EFR 9180) допускают минимальный радиальный люфт до 0,015 мм.
  • Mitsubishi TD04 (TD04-15G, TD04-19T): осевой люфт – 0,06–0,12 мм, радиальный – 0,04–0,08 мм. Для версий с изменяемой геометрией (TD04L) предельное значение осевого люфта – 0,10 мм.
  • Holset HX (HX35, HX40, HX55): осевой люфт – 0,07–0,15 мм, радиальный – 0,05–0,10 мм. Грузовые модификации (HX55) допускают увеличенный люфт до 0,18 мм из-за особенностей эксплуатации.

Японские турбины IHI (VF39, VF48, VF52) отличаются более высокими допусками: осевой люфт может достигать 0,10–0,16 мм, радиальный – 0,06–0,12 мм. Однако для спортивных версий (VF52) рекомендуется не превышать 0,12 мм в осевом направлении. Превышение этих значений на 30% и более указывает на необходимость замены подшипникового узла.

Китайские аналоги (например, турбины для Cummins ISF 2.8, Ford 2.2 TDCi) часто имеют увеличенные допуски из-за особенностей производства. Осевой люфт здесь может составлять 0,12–0,20 мм, радиальный – 0,08–0,15 мм. При этом эксплуатация с люфтом свыше 0,25 мм приводит к быстрому выходу из строя вала и компрессорного колеса. Для таких моделей критически важна регулярная проверка каждые 50 000 км.

При проверке люфта используйте индикатор часового типа с ценой деления 0,01 мм. Замер проводите в двух плоскостях: осевой – перемещением вала вдоль оси, радиальный – покачиванием вала перпендикулярно оси. Для турбин с изменяемой геометрией дополнительно контролируйте люфт направляющего аппарата – он не должен превышать 0,05 мм. При обнаружении отклонений свыше 20% от нормы рекомендуется замена картриджа или подшипникового узла.

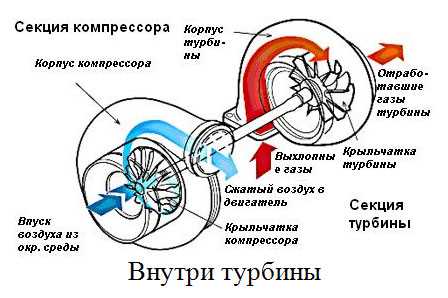

Пошаговая инструкция проверки люфта на снятой турбине

Пошаговая инструкция проверки люфта на снятой турбине

Перед началом проверки убедитесь, что турбина демонтирована с двигателя и очищена от масла, грязи и нагара. Остатки загрязнений могут исказить результаты измерений. Используйте чистую ветошь и обезжириватель, уделяя внимание подшипниковому узлу и валу ротора.

Закрепите корпус турбины в тисках с мягкими губками или на специальном стенде, исключив перекосы. Вал ротора должен свободно вращаться без заеданий. Если турбина зафиксирована неправильно, люфт будет измеряться с погрешностью.

Определите допустимые значения люфта для вашей модели турбины. Например, для большинства дизельных турбин Garrett GT17/GT20 радиальный люфт не должен превышать 0,05–0,10 мм, а осевой – 0,03–0,07 мм. Превышение этих значений указывает на износ подшипников или вала.

Для проверки радиального люфта возьмите вал ротора за колесо компрессора и попытайтесь сместить его в стороны перпендикулярно оси вращения. Используйте индикатор часового типа с ценой деления 0,01 мм, закрепив его на корпусе так, чтобы щуп упирался в вал. Запишите максимальное отклонение стрелки при покачивании.

Осевой люфт проверяется аналогично, но смещать вал нужно вдоль оси вращения. Установите индикатор на торец вала или колесо турбины. Допустимое смещение для большинства турбин не должно превышать 0,05 мм. Если показания выше, подшипники требуют замены.

Проверьте люфт при вращении вала. Медленно прокрутите ротор рукой, наблюдая за индикатором. Неравномерные скачки стрелки свидетельствуют о деформации вала или повреждении подшипников. В норме вал вращается плавно, без заеданий и посторонних шумов.

Сравните полученные данные с заводскими допусками. Если люфт превышает норму, разберите турбину для дефектовки подшипникового узла. Обратите внимание на следы износа на валу и втулках – задиры, выработка или изменение цвета металла указывают на необходимость ремонта.

При отсутствии индикатора используйте метод визуальной оценки: зажмите вал между пальцами и попытайтесь сместить его. Ощутимый люфт без инструмента – признак критического износа. В этом случае турбину следует отправить на диагностику в специализированный сервис.
