Бензонасос – ключевой элемент топливной системы, обеспечивающий подачу топлива под давлением к форсункам. Его отказ приводит к невозможности запуска двигателя или резкому падению мощности. Частая причина неисправности – перегоревший предохранитель, защищающий цепь насоса от короткого замыкания или перегрузки. В большинстве автомобилей за бензонасос отвечает предохранитель на 15–30 А, но его расположение и номинал зависят от марки и модели.
В автомобилях Volkswagen, Audi, Škoda и Seat (платформа VAG) предохранитель бензонасоса обычно находится в блоке под капотом или в салоне (например, в монтажном блоке слева от рулевой колонки). На схемах он обозначается как F22, F32 или SB18 с номиналом 15–20 А. В моделях Ford Focus, Mondeo – это предохранитель F27 (20 А) в блоке под капотом или F11 (15 А) в салоне. У Toyota Corolla, Camry и RAV4 – 15 А (номер 15 или 20) в блоке под приборной панелью.
Перед заменой предохранителя проверьте его состояние визуально: перегоревший элемент имеет разорванную перемычку или потемнение. Если новый предохранитель сразу перегорает, проблема кроется в коротком замыкании проводки или неисправности самого насоса. В таких случаях требуется диагностика мультиметром: измерьте сопротивление цепи между контактами реле бензонасоса и массой. Нормальное значение – 0,5–2 Ом. Превышение указывает на обрыв, а отсутствие сопротивления – на замыкание.
Не используйте предохранители с завышенным номиналом – это может привести к возгоранию проводки. В экстренных ситуациях допустимо временно установить предохранитель на 5 А выше штатного, но только для проверки. Если насос не включается даже с исправным предохранителем, проверьте реле: в большинстве автомобилей оно расположено рядом с блоком предохранителей и маркируется как «Fuel Pump Relay». Замените его на заведомо исправное (например, от вентилятора или кондиционера) для проверки.
Где искать блок предохранителей в разных моделях автомобилей
В большинстве автомобилей Volkswagen и Škoda блок предохранителей расположен под пластиковой крышкой слева от рулевой колонки. На внутренней стороне крышки нанесена схема с обозначениями, где указан предохранитель бензонасоса – обычно это позиция 28 или 32 в моделях Golf, Passat и Octavia. В Polo и Fabia блок может находиться под бардачком, ближе к центральной консоли, а в Tiguan и Touareg – за съёмной панелью в нижней части приборной панели со стороны водителя.
У автомобилей Renault и Dacia основной блок предохранителей чаще всего размещён в моторном отсеке, рядом с аккумулятором. В моделях Logan, Sandero и Duster он закрыт чёрной крышкой с надписью «FUSES», а схема расположения нанесена на её внутреннюю сторону. В Megane и Scenic дополнительный блок может находиться под рулевой колонкой, где предохранитель бензонасоса обозначен как «FUEL PUMP» или «Pompe à carburant» на позициях 10–15. В Kangoo и Trafic блоки расположены под капотом и в салоне за перчаточным ящиком.
В автомобилях Toyota и Lexus блок предохранителей обычно скрыт за пластиковой панелью на левой стороне приборной панели. В Corolla, Camry и RAV4 схема нанесена на обратную сторону крышки, а предохранитель бензонасоса обозначен как «FUEL PUMP» или «AM2» (позиция 15–20). В Land Cruiser и Hilux блок может находиться под капотом, в отдельном отсеке рядом с батареей, либо в салоне за бардачком. В моделях Lexus, таких как RX и ES, дополнительный блок расположен под рулевой колонкой, а схема дублируется в руководстве пользователя.
У Ford и Mazda основной блок предохранителей чаще всего находится под капотом, в пластиковом боксе рядом с аккумулятором. В Focus, Fiesta и Mondeo предохранитель бензонасоса обозначен как «FUEL PUMP» (позиция 30–40), а схема расположения приклеена на внутреннюю сторону крышки. В Kuga и Explorer блок может быть и в салоне, за перчаточным ящиком, который открывается после нажатия на боковые фиксаторы. В Mazda 3, 6 и CX-5 блоки расположены аналогично: под капотом и в салоне слева от рулевой колонки.
В автомобилях Hyundai и Kia блок предохранителей обычно размещён в двух местах: под капотом и в салоне. В Solaris, Rio и Ceed основной блок находится под капотом, рядом с аккумулятором, а предохранитель бензонасоса обозначен как «FUEL PUMP» (позиция 15–25). В Tucson, Sportage и Sorento дополнительный блок расположен в салоне, за крышкой слева от рулевой колонки, где схема нанесена на обратную сторону. В моделях Genesis и Stinger блоки могут быть скрыты за съёмными панелями в центральной консоли или под бардачком.
У BMW и Mini блок предохранителей чаще всего расположен в багажнике, за правой или левой боковой обшивкой. В 3-й, 5-й серии и X5 предохранитель бензонасоса обозначен как «EKP» или «Fuel Pump» (позиция 30–50), а схема расположения прикреплена к внутренней стороне крышки. В 1-й серии и Mini Cooper блок может находиться под капотом, в отсеке рядом с аккумулятором, либо в салоне под перчаточным ящиком. В моделях с кузовом F-серии (например, F30) дополнительный блок расположен за бардачком, который снимается после откручивания двух винтов.

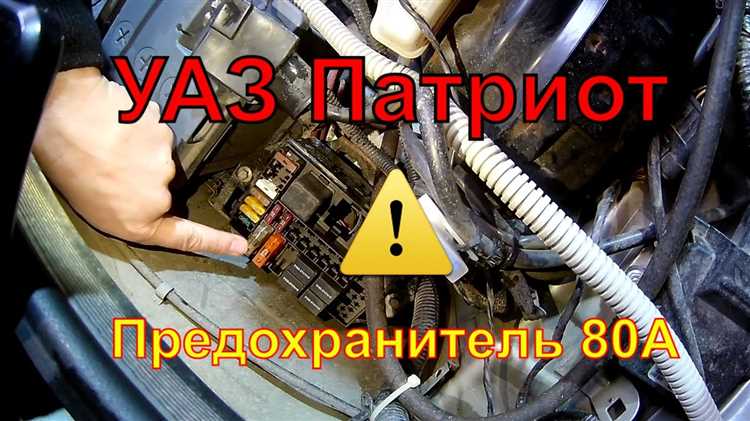

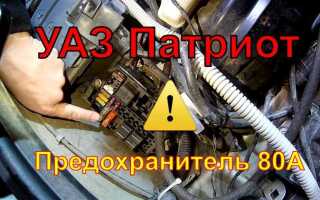

В автомобилях Lada и УАЗ блок предохранителей традиционно расположен под капотом, в моторном отсеке. В Granta, Vesta и XRAY он закрыт пластиковой крышкой с надписью «Предохранители», а схема нанесена на её внутреннюю сторону. Предохранитель бензонасоса обозначен как «Бензонасос» или «FUEL PUMP» (позиция 10–15). В Niva и Largus блок может находиться и в салоне, под рулевой колонкой, а в УАЗ Patriot – за бардачком, который открывается после снятия двух пластиковых заглушек. В старых моделях, таких как ВАЗ-2110, блок расположен слева от рулевой колонки, под панелью приборов.
Как определить номер предохранителя бензонасоса по схеме
Номер предохранителя бензонасоса зависит от модели и года выпуска автомобиля. Например, в Toyota Camry 2010 года это обычно предохранитель №15 на 15 А, в Volkswagen Golf 6 – №28 на 20 А, а в Lada Granta – №10 на 15 А. У корейских автомобилей, таких как Hyundai Solaris, за бензонасос отвечает предохранитель №16 (10 А) в салонном блоке. Всегда сверяйтесь с конкретной схемой для вашей модификации, так как даже в рамках одной модели расположение может отличаться.
Если схема на крышке блока предохранителей отсутствует или стёрта, используйте онлайн-ресурсы. Официальные сайты производителей часто предоставляют сервисные мануалы в свободном доступе. Альтернативой служат форумы владельцев автомобилей, где пользователи выкладывают сканы схем. При поиске указывайте точную модель, год выпуска и тип двигателя – например, «Ford Focus 2015 1.6 Ti-VCT схема предохранителей». Избегайте общих запросов, так как они выдают нерелевантные результаты.
На схеме предохранитель бензонасоса часто соседствует с реле, отвечающим за его работу. Реле обозначается прямоугольником с надписью «Fuel Pump Relay» или «FP Relay». Если предохранитель не подписан напрямую, ищите его в цепи между реле и самим насосом. В некоторых автомобилях, например, в Renault Logan, предохранитель бензонасоса находится в отдельном блоке под капотом, а не в салоне. Проверяйте оба блока, если не нашли нужный элемент в одном из них.
Цвет предохранителя не всегда указывает на его назначение, но сила тока (амперы) может дать подсказку. Предохранители бензонасоса обычно рассчитаны на 10–20 А. Если на схеме указано несколько предохранителей с такими параметрами, ищите тот, который расположен ближе к реле топливного насоса или к блоку управления двигателем (ECU). В некоторых случаях, как у Nissan Almera Classic, предохранитель бензонасоса дублируется – основной на 15 А и резервный на 10 А.
При отсутствии схемы можно прозвонить цепь мультиметром. Для этого снимите реле бензонасоса и найдите контакты, на которые подаётся питание при включении зажигания. Один из проводов должен вести к предохранителю. Переведите мультиметр в режим прозвонки и проверьте цепь от реле до блока предохранителей. Метод требует базовых знаний электротехники и не подходит для автомобилей с CAN-шиной, где сигналы передаются по сложным протоколам.
Если предохранитель бензонасоса перегорает повторно, не заменяйте его без диагностики. Проверьте проводку на короткое замыкание, состояние самого насоса и реле. В 70% случаев причиной служит изношенный бензонасос, потребляющий ток выше номинального. Используйте предохранитель с точно такой же силой тока – завышенное значение приведёт к возгоранию проводки, заниженное – к постоянным срабатываниям.
Какие признаки указывают на перегоревший предохранитель бензонасоса
Первый и самый очевидный симптом – полное отсутствие реакции двигателя на поворот ключа зажигания. При этом стартер крутит, но топливо не поступает в систему, так как бензонасос не включается. На приборной панели может загораться индикатор «Check Engine» с кодами ошибок P0230 (неисправность цепи топливного насоса) или P0627 (отсутствие сигнала управления насосом). В 90% случаев это связано с перегоранием предохранителя, особенно если проблема возникла внезапно после скачка напряжения или короткого замыкания.
Второй признак – прерывистая работа двигателя на холостых оборотах или при движении. Если предохранитель частично поврежден (например, имеет микротрещину), бензонасос может работать с перебоями: то включаться, то отключаться. Это приводит к рывкам, провалам мощности и нестабильным оборотам. В таких случаях диагностика мультиметром показывает нестабильное напряжение на клеммах насоса (менее 12 В) или его полное отсутствие в моменты сбоев.
Третий симптом – характерный щелчок реле бензонасоса при включении зажигания, но без последующего гула работающего насоса. Реле срабатывает, но ток не доходит до насоса из-за перегоревшего предохранителя. Для проверки достаточно заменить предохранитель на заведомо исправный того же номинала (обычно 15–20 А для большинства моделей). Если после замены насос заработал – причина найдена.
Четвертый признак – отсутствие давления в топливной рампе. При подключении манометра к штуцеру рампы давление не поднимается выше 0,2–0,3 бар (норма – 3–5 бар в зависимости от модели). Это подтверждает, что насос не качает топливо. Перед проверкой предохранителя убедитесь, что в баке есть бензин, а топливный фильтр не забит – эти факторы дают схожие симптомы, но не связаны с электрической цепью.
Как проверить предохранитель бензонасоса мультиметром или визуально
Перед проверкой предохранителя бензонасоса отключите зажигание и снимите клемму с аккумулятора. Это исключит риск короткого замыкания при работе с электрическими цепями. Найдите блок предохранителей – его расположение указано в руководстве по эксплуатации автомобиля. Обычно он находится под капотом, в салоне у водительского места или в багажнике. На крышке блока или в мануале найдите маркировку предохранителя бензонасоса: чаще всего это FUEL PUMP, FP или обозначение в виде номера (например, F27 на 15 А).
Визуальный осмотр – первый и самый простой способ проверки. Извлеките предохранитель с помощью специального пинцета (обычно идет в комплекте с блоком) или плоскогубцев с изолированными ручками. Осмотрите его на свет: если металлическая перемычка внутри расплавлена или оборвана, предохранитель неисправен. Обратите внимание на цвет корпуса: потемнение или следы оплавления указывают на перегрузку. Если перемычка цела, но на корпусе есть трещины или следы коррозии, замените предохранитель – он может отказать в любой момент.
Для проверки мультиметром установите прибор в режим прозвонки (символ диода или звукового сигнала) или измерения сопротивления (Ω) на минимальном пределе (200 Ом). Коснитесь щупами контактов предохранителя: исправный элемент покажет сопротивление близкое к 0 Ом или издаст звуковой сигнал. Если мультиметр показывает бесконечность (OL) или сопротивление выше 1 Ом, предохранитель перегорел. При использовании режима измерения напряжения подключите щупы к контактам предохранителя при включенном зажигании: на одном контакте должно быть напряжение бортовой сети (12–14 В), на другом – 0 В. Если напряжение отсутствует на обоих контактах, проблема в цепи питания.
Проверка под нагрузкой требуется, если предохранитель визуально цел, но бензонасос не работает. Подключите мультиметр в режиме измерения постоянного тока (DC) на предел 20 А последовательно с предохранителем. Для этого снимите предохранитель, подсоедините один щуп к его гнезду в блоке, а второй – к извлеченному контакту. Включите зажигание: ток потребления бензонасоса должен быть в пределах 3–7 А (зависит от модели). Если ток выше 10 А или отсутствует, ищите короткое замыкание в цепи или неисправность насоса. Не держите цепь под нагрузкой дольше 10 секунд – это может повредить мультиметр.
После проверки установите новый предохранитель только того номинала, который указан в мануале (обычно 10–20 А). Использование предохранителя с завышенным током приведет к повреждению проводки или бензонасоса. Если новый предохранитель сразу перегорает, неисправность кроется в цепи питания: проверьте реле бензонасоса, проводку на предмет замыкания на массу или сам насос. Для диагностики реле извлеките его из блока, подайте напряжение 12 В на контакты 85 и 86 (управляющая цепь) – должен быть слышен щелчок. Если реле исправно, прозвоните проводку от предохранителя до насоса: сопротивление должно быть менее 1 Ом.
Что делать, если предохранитель бензонасоса сгорает повторно
Первым шагом проверьте сопротивление обмотки электродвигателя бензонасоса мультиметром. Нормальные значения для большинства моделей – 0,5–3 Ом. Превышение указывает на межвитковое замыкание, а обрыв цепи (бесконечное сопротивление) – на обрыв обмотки. Замените насос, если показания выходят за пределы допуска. Параллельно осмотрите разъемы насоса и реле на окисление или оплавление контактов – очистите их спиртом и зажмите плоскогубцами.
Если насос исправен, прозвоните проводку от предохранителя до насоса на короткое замыкание. Отсоедините разъем насоса и подключите контрольную лампу между плюсовым проводом и массой – при включении зажигания лампа должна загореться, но не перегореть. Если лампа горит ярко или перегорает, ищите замыкание в проводах, особенно в местах перегибов и прохода через кузов. Проверьте реле бензонасоса: подключите заведомо исправное реле той же маркировки (например, 15А для ВАЗ или 20А для большинства иномарок) и наблюдайте за поведением предохранителя.
Какие ошибки допускают при замене предохранителя бензонасоса
Первая и самая распространённая ошибка – установка предохранителя с неверным номиналом. Бензонасос в большинстве автомобилей требует предохранитель на 10–20 А, но конкретное значение зависит от модели. Например, в Volkswagen Golf V используется 15 А, а в Toyota Camry – 10 А. Превышение номинала приводит к перегреву проводки и риску возгорания, а занижение – к постоянному перегоранию предохранителя при запуске двигателя.
Вторая ошибка – игнорирование проверки цепи на короткое замыкание перед заменой. Если предохранитель перегорает сразу после установки, проблема не в нём, а в повреждённой проводке или неисправном бензонасосе. Для диагностики используйте мультиметр: измерьте сопротивление между контактами разъёма насоса и массой. Показания ниже 0,5 Ом указывают на замыкание.
Третья ошибка – замена предохранителя без отключения аккумулятора. Даже при выключенном зажигании в цепи бензонасоса может сохраняться остаточное напряжение, что создаёт риск короткого замыкания при установке нового предохранителя. Особенно опасно это для автомобилей с системой «старт-стоп», где питание насоса может подаваться даже при заглушенном двигателе.
- Использование некачественных предохранителей – четвёртая ошибка. Дешёвые аналоги часто имеют нестабильное сопротивление и могут перегорать при нормальной нагрузке. Рекомендуется применять предохранители от проверенных производителей: Littelfuse, Bussmann или оригинальные запчасти. Избегайте стеклянных предохранителей – они менее надёжны, чем керамические или пластиковые.
- Неправильное расположение предохранителя в блоке. В некоторых автомобилях (например, Ford Focus) предохранители бензонасоса и других систем находятся рядом, и их легко перепутать. Перед заменой сверьтесь с мануалом: в Renault Logan предохранитель насоса – F2 (15 А), а в Kia Rio – №12 (10 А).
Пятая ошибка – пренебрежение проверкой реле бензонасоса. Если предохранитель исправен, но насос не работает, проблема может быть в реле. Для проверки подключите мультиметр к контактам 85 и 86 реле (управляющая цепь) – при включении зажигания должно появиться напряжение 12 В. Если его нет, проверьте цепь управления или замените реле.
Шестая ошибка – механическое повреждение контактов в блоке предохранителей. При частой замене предохранителей контакты разгибаются или окисляются, что приводит к плохому контакту и перегреву. Очистите контакты мелкозернистой наждачной бумагой или специальным спреем для электрических соединений (например, CRC Contact Cleaner). Избегайте использования отвёрток для подгибания контактов – это может повредить пластиковый корпус блока.
Седьмая ошибка – неучёт особенностей работы бензонасоса в разных режимах. В некоторых автомобилях (например, BMW E60) насос включается на 2–3 секунды при открытии водительской двери, а не только при повороте ключа. Если предохранитель перегорает именно в этот момент, проверьте датчик положения двери или модуль комфорта.
Восьмая ошибка – замена предохранителя без анализа сопутствующих симптомов. Если насос гудит, но не качает топливо, проблема может быть в забитом топливном фильтре или неисправном датчике давления. Если же насос молчит, проверьте питание на разъёме насоса: при включённом зажигании на контакте должно быть 12 В. Отсутствие напряжения указывает на обрыв цепи или неисправность реле.
