Передний кардан на УАЗ Патриот – критически важный элемент трансмиссии, от которого зависит проходимость и надежность автомобиля в условиях бездорожья. Стандартный кардан, устанавливаемый на заводе, часто не выдерживает повышенных нагрузок, особенно при активной эксплуатации на пересеченной местности или с установленными колесами большего диаметра. Средний ресурс штатного кардана составляет 30–50 тыс. км, после чего появляются люфты, вибрации и риск разрушения шарниров.
При выборе замены ключевыми параметрами становятся материал изготовления, тип шарниров и конструктивные особенности. На рынке представлены три основных типа карданов: штатные (аналоги заводских), усиленные (с увеличенной толщиной трубы и улучшенными крестовинами) и разборные (с возможностью замены отдельных элементов). Для Патриота с двигателем ЗМЗ-409 и стандартной трансмиссией оптимальным выбором будут усиленные карданы с трубой диаметром 63,5 мм и крестовинами под игольчатые подшипники размером 27х72 мм.
Среди проверенных производителей выделяются СААЗ, Белкард и KraftTech. Карданы СААЗ (г. Самара) отличаются стабильным качеством сварных швов и использованием легированной стали 40Х для трубы, что обеспечивает ресурс до 80–100 тыс. км. Модели Белкард (Беларусь) комплектуются крестовинами с увеличенным запасом прочности и подходят для эксплуатации с блокировками дифференциалов. KraftTech предлагает разборные карданы с возможностью замены крестовин без демонтажа вала, что удобно при ремонте в полевых условиях.
При установке нестандартных колес (от 31 дюймов) или лебедки рекомендуется выбирать карданы с двойной балансировкой и усиленными фланцами. Важно учитывать совместимость с раздаточной коробкой: для Патриота с РК Dymos подходят карданы с фланцем 108 мм, а для старых версий с РК УАЗ – 115 мм. Монтаж следует проводить с обязательной проверкой соосности валов и использованием динамометрического ключа для затяжки болтов (момент 45–50 Н·м).
Какой передний кардан выбрать для УАЗ Патриот: лучшие варианты
Кардан «СААЗ» (Серпуховский агрегатный завод) – один из самых надежных вариантов для Патриота. Производитель использует термообработанные крестовины с увеличенным ресурсом (до 80–100 тыс. км), а шлицевое соединение защищено резиновым пыльником с металлической обоймой. Особенность конструкции – усиленные подшипники в вилках, выдерживающие ударные нагрузки при резком включении переднего моста. Минус – цена (от 12 500 руб.), но она оправдана отсутствием проблем с люфтами и вибрациями.
Для любителей тюнинга подойдет кардан «Барнаултрансмаш» с фланцевым соединением вместо шлицевого. Такая конструкция исключает осевое смещение и продлевает срок службы до 120 тыс. км. Модель оснащена крестовинами с игольчатыми подшипниками повышенной грузоподъемности (класс 8.102), что актуально для машин с лифтом подвески или установленными колесами 33 дюйма и выше. Стоимость – около 15 000 руб., но затраты компенсируются редкими заменами расходников.
Бюджетный сегмент представлен карданами «УАЗ-Трейд» и «АвтоВАЗ». Первый вариант – прямой аналог заводского, но с улучшенной балансировкой и более жесткими допусками на сборку. Ресурс крестовин – 50–60 тыс. км, цена – 8 000–9 000 руб. Второй производитель предлагает кардан с трубой из нержавеющей стали (устойчив к коррозии), но крестовины уступают по качеству СААЗу. Подходит для умеренной эксплуатации, но не для экстремального бездорожья.
При выборе обращайте внимание на совместимость с годом выпуска Патриота. Модели до 2017 года имеют фланец диаметром 100 мм, с 2018 года – 110 мм. Несовпадение приведет к невозможности установки или быстрому износу посадочных мест. Также проверяйте наличие смазки в шлицах и крестовинах: качественные карданы поставляются с заложенной литиевой смазкой (например, Литол-24), дешевые аналоги часто идут «сухими».
Для максимальной надежности рекомендуется устанавливать кардан с двойной балансировкой (статической и динамической). Это снижает вибрации на скоростях свыше 80 км/ч и предотвращает разрушение подшипников. Производители, предлагающие такую опцию: СААЗ, Барнаултрансмаш, а также некоторые частные мастерские, специализирующиеся на УАЗ. Дополнительно стоит заменить штатные болты крепления фланца на высокопрочные (класс 10.9), чтобы исключить их самопроизвольное откручивание.
Какие типы передних карданов подходят для УАЗ Патриот
Для УАЗ Патриот доступны три основных типа передних карданных валов: штатные, усиленные и с шарнирами равных угловых скоростей (ШРУС). Каждый вариант имеет свои конструктивные особенности и предназначен для разных условий эксплуатации.
Штатные карданы устанавливаются на заводе и рассчитаны на стандартные нагрузки. Их конструкция включает крестовины с игольчатыми подшипниками и трубчатый вал диаметром 63,5 мм. Преимущества: низкая цена, совместимость с заводскими узлами, простота замены. Недостатки: ограниченный ресурс при интенсивном бездорожье (до 30–50 тыс. км), склонность к вибрациям на высоких скоростях.
Усиленные карданы отличаются увеличенной толщиной стенки трубы (до 3 мм против 2 мм у штатных) и усиленными крестовинами с подшипниками повышенной грузоподъемности. Производители, такие как «Салават» или «Белкард», предлагают варианты с диаметром вала 71 мм и крестовинами под сальники 30×80 мм. Ресурс таких карданов достигает 80–100 тыс. км при умеренном бездорожье. Подходят для эксплуатации с лифтом подвески до 3 дюймов.
Карданы с ШРУС (например, от «АДС» или «РИФ») используют вместо крестовин шарниры равных угловых скоростей, что позволяет передавать крутящий момент под углами до 40° без потерь мощности. Преимущества: отсутствие вибраций, плавная работа на любых скоростях, увеличенный ресурс (до 150 тыс. км). Недостатки: высокая стоимость (в 2–3 раза дороже штатных), необходимость доработки фланцев раздаточной коробки и мостов.
При выборе типа кардана учитывайте стиль вождения:
- Штатный – для городской эксплуатации и легкого бездорожья.
- Усиленный – для регулярных поездок по пересеченной местности и установки колес до 33 дюймов.
- ШРУС – для экстремального бездорожья, лифта свыше 3 дюймов или установки колес 35+ дюймов.
Материал изготовления вала также влияет на надежность. Большинство производителей используют сталь 20Х или 40Х, но некоторые (например, «ТД Кардан») предлагают валы из нержавеющей стали AISI 304. Последние устойчивы к коррозии, но дороже на 30–40% и требуют специальных крестовин из нержавейки.
Особое внимание уделите балансировке. Несбалансированный кардан вызывает вибрации уже на 60–80 км/ч, что приводит к ускоренному износу подшипников раздатки и мостов. Заводская балансировка допускает дисбаланс до 15 г·см, но для бездорожья рекомендуется снижать этот показатель до 5–7 г·см. Проверяйте балансировку после каждых 20 тыс. км или после сильных ударов.
Совместимость с модификациями автомобиля – ключевой фактор. При установке нештатных мостов (например, «Спайсер» или «Тимкен») или изменении геометрии подвески потребуется кардан с измененной длиной. Стандартная длина переднего кардана для Патриота – 600–620 мм, но при лифте свыше 2 дюймов может потребоваться удлинение до 650 мм. Производители предлагают услугу подбора длины по VIN или индивидуальному заказу.
Монтаж кардана с ШРУС требует дополнительных доработок. Потребуется заменить фланцы раздаточной коробки и переднего моста на шлицевые (например, от УАЗ Хантер), а также установить защитные пыльники ШРУС. Без этих мер срок службы кардана сократится в 2–3 раза из-за попадания грязи и воды. Для усиленных карданов достаточно заменить крестовины на более надежные (например, «GMB» или «SKF») и установить усиленные подвесные подшипники.
Сравнение заводского и усиленного кардана на УАЗ Патриот
Заводской передний кардан УАЗ Патриот комплектуется трубой диаметром 63,5 мм с толщиной стенки 2,5 мм и крестовинами 26×68 мм. Допустимый крутящий момент – до 1800 Н·м, но реальная нагрузка при эксплуатации на бездорожье часто превышает 2200 Н·м, что приводит к деформации трубы и люфтам в шлицевом соединении уже через 20–30 тыс. км. Усиленные аналоги, например от «Спецтех» или «Барнаултрансмаш», используют трубу 76 мм с толщиной стенки 3,5 мм и крестовины 30×72 мм, выдерживающие до 3500 Н·м.
Шлицевое соединение заводского кардана выполнено из стали 40Х с закалкой до 45 HRC, тогда как усиленные версии применяют сталь 40ХН2МА с закалкой до 55 HRC и дополнительным хромированием. Это снижает износ шлицов в 2,5 раза: если заводской вариант требует замены через 40–50 тыс. км при активной эксплуатации, то усиленный проходит 100–120 тыс. км без критических люфтов.
Масса заводского кардана – 12,8 кг, усиленного – 16,2 кг. Разница в 3,4 кг компенсируется повышенной жесткостью конструкции: при динамических нагрузках (например, при резком старте с вывешенным колесом) заводская труба скручивается на угол до 3°, что приводит к вибрациям на скорости свыше 80 км/ч. Усиленный кардан сохраняет прямолинейность даже при угле скручивания до 1,5°.
Стоимость заводского кардана – 18–22 тыс. рублей, усиленного – 35–45 тыс. рублей. Однако при расчете на 150 тыс. км пробега усиленный вариант оказывается дешевле: замена заводского кардана потребуется 3–4 раза, а усиленного – 1 раз, плюс экономия на работах по демонтажу/монтажу (около 5 тыс. рублей за каждую замену).
Заводской кардан не имеет дополнительной защиты от грязи и влаги: сальники шлицевого соединения изнашиваются за 15–20 тыс. км при езде по глубокой грязи или броду. Усиленные модели оснащаются резиновыми пыльниками с металлическими хомутами и герметиком на резьбовых соединениях, что продлевает срок службы сальников до 60–80 тыс. км.
Крестовины заводского кардана устанавливаются на игольчатых подшипниках с пластиковыми сепараторами, которые разрушаются при попадании воды или абразива. Усиленные версии используют подшипники с металлическими сепараторами и дополнительной смазкой «Литол-24» через пресс-масленки, что увеличивает ресурс в 3–4 раза. При этом момент затяжки крышек подшипников у заводского кардана – 12–15 Н·м, у усиленного – 25–30 Н·м, что исключает самоотвинчивание.
Вибрации на заводском кардане появляются уже при 60–70 км/ч из-за дисбаланса трубы и люфтов в шлицах. Усиленные модели балансируются на стенде с точностью до 5 г·мм, что позволяет эксплуатировать их без вибраций до 120 км/ч. Дополнительно применяется динамическая балансировка с грузами до 50 г, тогда как заводская ограничивается статической балансировкой с грузами до 20 г.
Для эксплуатации в городе или на легком бездорожье заводской кардан приемлем, но требует замены крестовин каждые 30–40 тыс. км. Усиленный кардан оправдан при регулярной езде по тяжелому бездорожью, буксировке прицепа массой свыше 1,5 т или установке колес диаметром от 33 дюймов. В этих условиях разница в ресурсе и надежности становится критичной.
Как проверить совместимость кардана с разными годами выпуска Патриота
УАЗ Патриот выпускается с 2005 года, и за это время конструкция переднего карданного вала претерпела несколько изменений. Основные различия связаны с типом шлицевого соединения, длиной вала и креплением к раздаточной коробке. Первые модели (2005–2010) оснащались карданом с 24-шлицевым соединением, а с 2011 года завод перешел на 30-шлицевую версию. Проверить совместимость можно по VIN-коду автомобиля или по маркировке на старом кардане.
Для точной идентификации года выпуска используйте данные из ПТС или сервисной книжки. Модели до 2014 года имеют карданы с фланцевым креплением к раздатке (болты М12×1,25), а после 2014 – с шестигранным фланцем под болты М10×1,5. Если на вашем Патриоте установлена раздаточная коробка «Даймос» (с 2018 года), потребуется кардан с адаптером или специальной проставкой, так как посадочные размеры отличаются.
Основные параметры для проверки:
- Количество шлицов на валу (24 или 30).
- Тип фланца крепления к раздатке (круглый или шестигранный).
- Длина кардана (замеряется между центрами крестовин).
- Наличие или отсутствие промежуточной опоры (у моделей с 2016 года).
Если вы покупаете кардан на замену, сравните его с демонтированным образцом. Обратите внимание на расположение крестовин – у ранних версий они смещены относительно друг друга, а у поздних (с 2015 года) находятся в одной плоскости. Несовпадение по этому параметру приведет к вибрациям и преждевременному износу.
Производители неоригинальных карданов (например, «Спецтех», «Белкард», «Кардан-сервис») часто указывают совместимость по годам выпуска. Однако эти данные не всегда точны – уточняйте у продавца конкретные размеры и тип соединений. Для Патриотов с лифтом подвески или измененной геометрией трансмиссии потребуется кардан с удлиненным валом или регулируемой длиной.
При установке кардана на автомобиль с другим годом выпуска проверьте зазоры в шлицевом соединении. Допустимый люфт – не более 0,5 мм. Если он превышен, потребуется замена шлицевой вилки или всего вала. Также убедитесь, что крестовины соответствуют типу подшипников, установленных на вашем автомобиле (игольчатые или закрытые).
В случае сомнений обратитесь к дилеру УАЗ или в специализированный сервис. Они могут предоставить точные данные по каталожным номерам карданов для конкретной модификации Патриота. Не пытайтесь адаптировать несовместимые детали самостоятельно – это приведет к поломкам трансмиссии и дорогостоящему ремонту.
Лучшие производители передних карданов для УАЗ Патриот и их особенности
Среди проверенных брендов выделяется «Спецтех» – отечественный производитель, специализирующийся на карданах для УАЗ. Их изделия изготавливаются из легированной стали 40Х с термообработкой, что обеспечивает ресурс до 150 000 км при эксплуатации в условиях бездорожья. Особенность конструкции – усиленные крестовины с игольчатыми подшипниками закрытого типа, не требующими обслуживания. Модели для Патриота комплектуются фланцами под стандартные раздаточные коробки и мосты, что исключает необходимость доработок. Гарантия производителя – 2 года или 50 000 км.
«Белкард» предлагает карданы с балансировкой на станках Schenck, что минимизирует вибрации на скоростях свыше 80 км/ч. В линейке для УАЗ Патриот есть варианты с шлицевым соединением повышенной износостойкости, рассчитанные на углы работы до 25 градусов. Материал трубы – сталь 20ХГСА с толщиной стенки 3 мм, что на 20% превышает стандартные аналоги. Производитель заявляет о совместимости с лифтованными подвесками до 3 дюймов без потери надежности. Отличительная черта – наличие защитных чехлов на шлицах, предотвращающих попадание грязи.
Зарубежный бренд «GKN» представлен на рынке карданами с двухрядными подшипниками в крестовинах, что увеличивает срок службы в 1,5 раза по сравнению с отечественными аналогами. Для УАЗ Патриот предлагаются модели с динамической балансировкой до 0,5 г·см, что критично при установке на автомобили с тюнингованной подвеской. Материал – нержавеющая сталь AISI 304, устойчивая к коррозии в условиях высокой влажности. Единственный недостаток – цена в 2–2,5 раза выше российских аналогов, но оправданная для эксплуатации в экстремальных условиях.

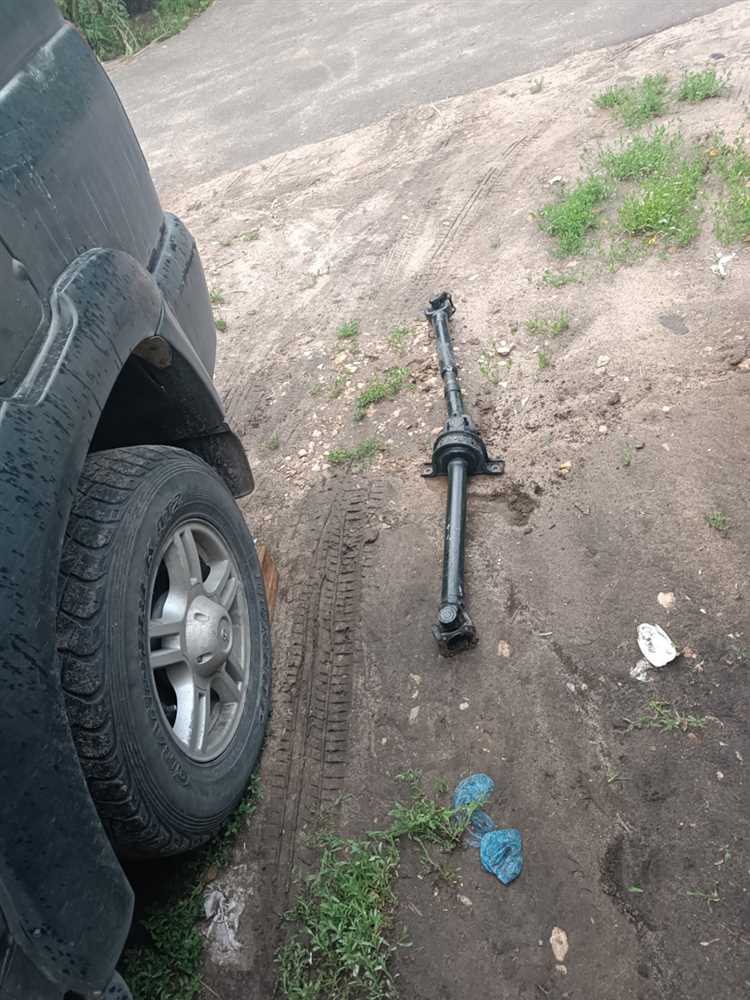

Как выбрать кардан по материалу и конструкции для разных условий эксплуатации
Стальные карданы – оптимальный выбор для УАЗ Патриот при эксплуатации в тяжелых условиях: бездорожье, буксировка прицепов массой свыше 1,5 тонны или регулярные нагрузки на пределе возможностей трансмиссии. Легированные стали (например, 40Х или 30ХГСА) обеспечивают предел прочности на разрыв до 1000 МПа, что на 30–40% выше, чем у стандартных углеродистых сталей. Однако масса стального кардана достигает 12–15 кг, что увеличивает нагрузку на подвеску и снижает динамику разгона на 3–5%. Для снижения вибраций рекомендуется выбирать модели с балансировкой не хуже 10 г·мм и шлицевыми соединениями, обработанными антифрикционными покрытиями (например, дисульфидом молибдена).
Алюминиевые карданы (сплавы 6061-T6 или 7075-T6) подходят для городской эксплуатации и умеренного бездорожья, где приоритетом является снижение неподрессоренных масс. Вес алюминиевого кардана на 40–50% меньше стального (6–8 кг), что улучшает управляемость и топливную экономичность на 2–3%. Однако предел прочности алюминия (300–500 МПа) ограничивает его применение: при ударных нагрузках (например, резкий старт с пробуксовкой) возможна деформация трубы или шлицев. Критическая температура эксплуатации – до +150°C; при перегреве (например, при длительном буксовании) сплав теряет до 20% прочности. Для защиты от коррозии используйте карданы с анодированным покрытием толщиной не менее 20 мкм.
Карданы с композитными валами (углепластик или стеклопластик) – решение для экстремальных условий, где требуется сочетание легкости и прочности. Углепластиковые карданы весят 3–4 кг, выдерживают крутящий момент до 3000 Н·м и сохраняют жесткость при температурах от -60°C до +200°C. Однако стоимость таких изделий в 3–5 раз выше стальных аналогов, а ремонтопригодность ограничена: при повреждении требуется полная замена вала. Для УАЗ Патриот подходят модели с металлическими шлицевыми наконечниками (например, из титана или стали), так как композитные шлицы быстро изнашиваются при высоких нагрузках. При выборе обращайте внимание на сертификаты соответствия: некачественные композиты могут расслаиваться при вибрациях.
Конструкция кардана напрямую влияет на его ресурс. Для асфальта и легкого бездорожья достаточно односекционного кардана с крестовинами диаметром 26–28 мм (например, серии 1350 или 1410). В тяжелом бездорожье или при установке лебедки выбирайте двухсекционные карданы с промежуточной опорой: они снижают нагрузку на крестовины на 25–30% и компенсируют угловые смещения до 45°. Для УАЗ Патриот критически важна длина шлицевого соединения: при ходе подвески более 200 мм минимальная длина шлицев должна быть 120 мм, иначе возможен выход кардана из зацепления. При установке тюнингованных мостов (например, с бортовыми редукторами) используйте карданы с усиленными фланцами (толщина не менее 12 мм) и болтами класса прочности 10.9.
