Киа оптима как снять генератор

Генератор на Kia Optima (поколения TF 2010–2015 или JF 2016–2020) – ключевой элемент электросистемы, отвечающий за зарядку аккумулятора и питание бортовых потребителей. Его выход из строя проявляется характерными признаками: тусклый свет фар, индикатор разряда АКБ на приборной панели, посторонние шумы (свист, скрежет) из-под капота. В большинстве случаев проблема решается заменой или ремонтом генератора, но для этого его необходимо демонтировать. Процесс осложняется плотной компоновкой моторного отсека, особенно на моделях с двигателями 2.4L Theta II или 2.0L Turbo, где доступ ограничен.

Перед началом работ подготовьте инструменты: торцевые головки 10, 12, 14 мм, удлинитель, трещотку, ключ на 17 мм для натяжного ролика, плоскую отвертку и динамометрический ключ (момент затяжки болтов генератора – 25–30 Н·м). Обязательно отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания. На моделях с климат-контролем потребуется снять часть воздуховодов или корпус воздушного фильтра для доступа к верхним креплениям генератора. Если автомобиль оснащен системой Start-Stop, дополнительно отсоедините разъем датчика положения коленвала – это упростит демонтаж приводного ремня.

На двигателях 2.0L и 2.4L генератор крепится тремя болтами: два нижних фиксируют его к кронштейну, один верхний – к блоку цилиндров. На моделях с турбонаддувом (2.0T) доступ к нижним болтам затруднен из-за расположения турбины и интеркулера. В таких случаях рекомендуется использовать гибкий удлинитель или карданный шарнир для головки. При снятии приводного ремня обратите внимание на его состояние – трещины, расслоения или масляные пятна указывают на необходимость замены. Маркировка ремня для Kia Optima 2.4L: 6PK1885 (6 ручьев, длина 1885 мм).

После демонтажа генератора проверьте состояние подшипников, диодного моста и щеточного узла. Если планируется установка нового агрегата, выбирайте оригинальные запчасти (артикул 27300-2B000 для 2.4L) или проверенные аналоги (Denso 210000-4120, Bosch 0 986 047 800). При обратной сборке следите за правильностью установки шкива – его выступ должен совпадать с меткой на валу генератора. Не перетягивайте болты крепления, чтобы избежать деформации кронштейна или корпуса генератора.

Как снять генератор на Киа Оптима: пошаговая инструкция

Перед началом работ отключите аккумулятор, сняв клемму «минус». На моделях Киа Оптима 2011–2015 гг. с двигателем 2.4L (Theta II) генератор расположен в передней части моторного отсека, закреплён на кронштейне тремя болтами: два верхних (M10×1.25, длина 45 мм) и один нижний (M12×1.5, длина 60 мм). Для доступа к нижнему болту потребуется снять правое переднее колесо и подкрылок – используйте торцевую головку на 14 мм с удлинителем. На моделях с двигателем 2.0L (Nu) генератор смещён ближе к блоку цилиндров, а нижний болт часто скрыт за шкивом коленвала – демонтируйте его с помощью съёмника.

Отсоедините электрические разъёмы: основной силовой провод (гайка на 10 мм) и разъём регулятора напряжения (защёлка фиксируется отвёрткой). На генераторах с жидкостным охлаждением (например, на гибридных версиях 2016+) дополнительно отключите шланги системы охлаждения, предварительно слив антифриз из расширительного бачка. Для облегчения доступа к ремню привода демонтируйте натяжитель: на двигателях 2.4L он крепится болтом M12×1.75 (момент затяжки 45 Н·м), на 2.0L – болтом M10×1.25 (30 Н·м). Ремень снимайте аккуратно, избегая перекручивания – на нём нанесены метки направления вращения.

После снятия генератора проверьте состояние подшипников: при вращении ротора не должно быть люфта или посторонних шумов. Очистите посадочные поверхности кронштейна от грязи и остатков старой прокладки (если есть). Установка нового или отремонтированного генератора выполняется в обратной последовательности, но с обязательной заменой ремня привода, если его пробег превышает 60 000 км.

Какие инструменты и материалы понадобятся для демонтажа генератора

Для снятия генератора на Kia Optima потребуется стандартный набор ключей и головок: накидные ключи на 10, 12 и 14 мм, торцевые головки тех же размеров с удлинителем и трещоткой. Обязателен динамометрический ключ для контроля момента затяжки при обратной сборке – рекомендуемый диапазон для крепежа генератора составляет 25–35 Н·м. Также понадобятся плоская и крестовая отвертки для снятия защитных кожухов и разъемов, пассатижи для стягивания хомутов на патрубках, а в некоторых случаях – съемник для шкива генератора, если он закис. Не забудьте про шестигранник на 5 мм для откручивания регулировочного болта натяжителя ремня.

Из расходных материалов пригодятся перчатки для защиты рук от масла и грязи, ветошь для протирки деталей, а также проникающая смазка (например, WD-40 или аналог) для обработки заржавевших соединений. Если планируется замена ремня привода генератора, подготовьте новый ремень с маркировкой, соответствующей модели двигателя (для 2.0L – 6PK1880, для 2.4L – 6PK2135). Для проверки состояния подшипников генератора после демонтажа потребуется мультиметр с функцией измерения сопротивления.

Как правильно отключить аккумулятор перед началом работ

Перед снятием генератора на Kia Optima отключение аккумулятора – обязательный шаг, предотвращающий короткое замыкание и повреждение электроники. Начните с выключения зажигания и всех потребителей энергии: фар, аудиосистемы, климат-контроля. Убедитесь, что ключ извлечён из замка зажигания, так как некоторые модели сохраняют питание в цепях даже при выключенном двигателе.

Используйте торцевой ключ на 10 мм или рожковый ключ на 12 мм (в зависимости от года выпуска Оптимы) для ослабления клемм. Сначала отсоедините минусовую клемму – чёрный провод с маркировкой «–». Это критически важно: случайное касание инструментом кузова при работе с плюсовой клеммой вызовет искру. Если клемма прикипела, не применяйте силу – смочите соединение WD-40 или аналогичной проникающей смазкой и подождите 5–10 минут.

После снятия минусовой клеммы отключите плюсовую – красный провод с маркировкой «+». Закройте её изолентой или пластиковым колпачком, чтобы исключить контакт с металлическими частями автомобиля. На Kia Optima 2011–2015 годов выпуска плюсовая клемма может быть скрыта под пластиковой крышкой – аккуратно подденьте её плоской отвёрткой, избегая повреждения защёлок.

Отведите провода в сторону, зафиксировав их пластиковыми стяжками или изолентой. Не допускайте свисания кабелей – это может привести к случайному замыканию при работе с генератором. Если аккумулятор крепится прижимной планкой, открутите её болты ключом на 13 мм и временно снимите, чтобы обеспечить доступ к генератору.

Проверьте состояние клемм и проводов: окисление или коррозия увеличивают сопротивление в цепи. При наличии белого налёта очистите контакты металлической щёткой или наждачной бумагой (зернистость P400–P600), затем обработайте специальной смазкой для электроконтактов (например, Liqui Moly Battery-Pol-Fett). Это продлит срок службы соединений и предотвратит падение напряжения.

Некоторые владельцы Kia Optima игнорируют отключение аккумулятора, полагаясь на выключенное зажигание. Это ошибка: даже в таком режиме в цепях может сохраняться остаточное напряжение, достаточное для срабатывания подушек безопасности или повреждения блока управления двигателем. После завершения работ подключайте клеммы в обратном порядке: сначала плюс, затем минус, плотно затягивая соединения.

Где находится генератор на Киа Оптима и как к нему подобраться

На Киа Оптима (поколения TF, 2010–2015 и JF, 2015–2020) генератор расположен в передней части двигателя, справа по ходу движения, за правым передним колесом. Он крепится к блоку цилиндров тремя болтами: два верхних (на 14 мм) и один нижний (на 17 мм), доступный через технологическое отверстие в подкрылке. Для демонтажа потребуется снять правое колесо, пластиковый подкрылок (фиксируется клипсами и двумя саморезами) и приводной ремень – последний удерживается натяжным роликом с шестигранным отверстием на 14 мм. На моделях с двигателем 2.4L (Theta II) генератор частично перекрыт кронштейном гидроусилителя, который придется открутить (два болта на 12 мм), чтобы освободить пространство.

Работать удобнее на смотровой яме или подъемнике: это даст доступ к нижнему болту генератора и позволит отсоединить силовой провод (гайка на 10 мм) без риска уронить крепеж в подкапотное пространство. Перед началом отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания при случайном касании инструментом плюсовой шины. Если двигатель горячий, дайте ему остыть – генератор находится в непосредственной близости к выпускному коллектору, и металл может нагреваться до 80–100°C.

Как снять приводной ремень и освободить доступ к генератору

После снятия ремня отсоедините электрические разъемы генератора: основной силовой провод (гайка на 10 мм) и разъем регулятора напряжения. На моделях с 2011 по 2015 год может потребоваться демонтаж верхней крышки двигателя (крепится на 4 болтах под ключ Torx T25) для удобного доступа к креплениям генератора. Если мешает расширительный бачок охлаждающей жидкости, отсоедините его шланги и временно сдвиньте в сторону, не сливая антифриз. Проверьте состояние снятого ремня на наличие трещин или расслоений – при обнаружении дефектов замените его новым, соответствующим артикулу 25212-2G000 для двигателя 2.4L.

Какие крепления удерживают генератор и как их открутить

На Киа Оптима генератор фиксируется тремя основными креплениями: верхним кронштейном, нижним болтом и натяжным механизмом. Верхний кронштейн крепится к блоку двигателя болтом М10 с головкой на 14 мм, расположенным под защитным кожухом ремня. Для доступа к нему потребуется снять пластиковую крышку двигателя и, возможно, отсоединить шланги системы охлаждения, если они мешают.

Нижний болт – это шпилька М12 с гайкой на 17 мм, проходящая через кронштейн генератора и закрепляющая его к блоку цилиндров. Она находится в труднодоступном месте, за масляным фильтром, поэтому для её откручивания понадобится торцевая головка с удлинителем или карданным шарниром. Рекомендуется предварительно слить часть масла, чтобы избежать его пролива при демонтаже.

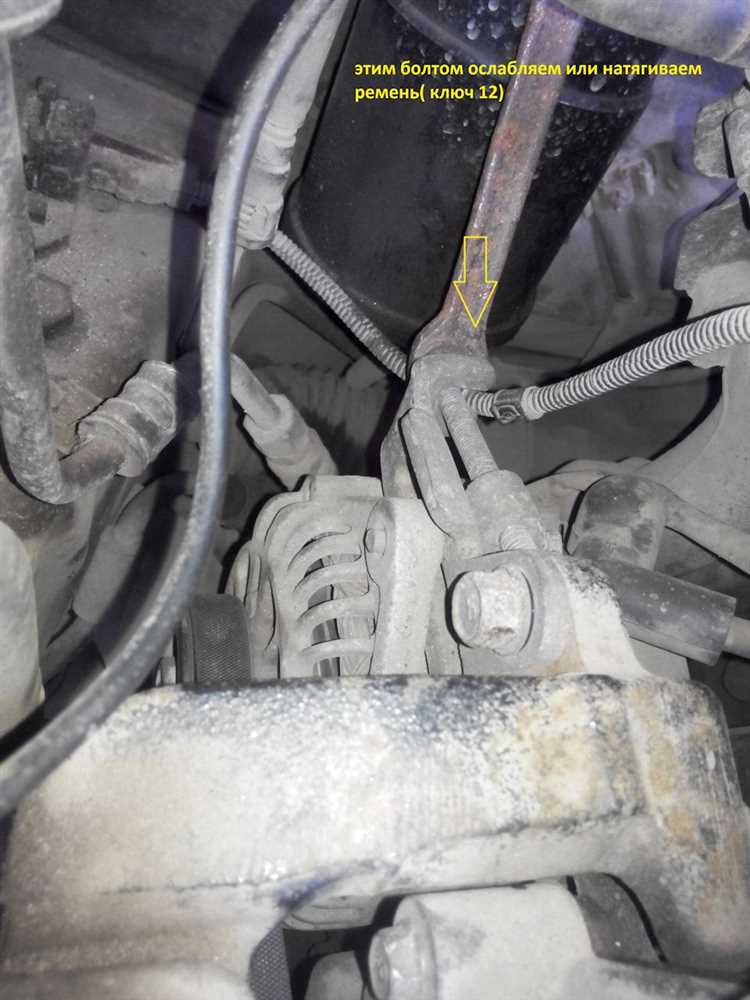

Натяжной механизм ремня генератора состоит из регулировочного болта М10 (головка на 12 мм) и фиксирующей гайки на 14 мм. Болт расположен на кронштейне натяжителя и позволяет ослабить ремень перед снятием генератора. Для откручивания гайки потребуется удерживать болт от проворачивания вторым ключом, иначе резьба может быть повреждена.

Дополнительно генератор может удерживаться электрическим разъёмом и силовой клеммой. Разъём фиксируется пластиковым фиксатором, который нужно аккуратно отжать пальцами или плоской отвёрткой. Клемма «+» крепится гайкой на 10 мм – её следует открутить рожковым ключом, предварительно отсоединив минусовую клемму аккумулятора для безопасности.

При откручивании болтов важно учитывать момент затяжки: верхний кронштейн – 45–55 Н·м, нижняя гайка – 60–70 Н·м, натяжной механизм – 25–35 Н·м. Превышение этих значений при обратной сборке может привести к деформации кронштейнов или срыву резьбы. Для предотвращения коррозии резьбу болтов перед установкой рекомендуется обработать медной смазкой.

Если болты не поддаются из-за ржавчины, используйте проникающую смазку (например, WD-40) и дайте ей подействовать 10–15 минут. При сильной коррозии можно применить ударную отвёртку или нагреть крепление строительным феном – резкий перепад температур разрушит окислы. Избегайте чрезмерных усилий, чтобы не сорвать головки болтов.

После снятия всех креплений генератор можно извлечь, наклонив его в сторону и аккуратно выведя из моторного отсека. Перед установкой нового или отремонтированного агрегата проверьте состояние кронштейнов и резиновых втулок – трещины или деформации могут вызвать вибрацию и преждевременный износ подшипников генератора.

Как отсоединить электрические разъемы и провода от генератора

Перед началом работ отключите отрицательную клемму аккумулятора, чтобы исключить короткое замыкание. На генераторе Киа Оптима (модели 2011–2020 гг.) используются два основных типа соединений: силовой провод большого сечения и управляющий разъем. Первый крепится гайкой на 10 мм, второй – пластиковым фиксатором.

Для отсоединения силового провода:

• Ослабьте гайку на клемме генератора ключом на 10 мм, удерживая наконечник провода от проворачивания пассатижами.
• Снимите наконечник, потянув его вверх – не допускайте падения гайки в моторный отсек.
• Отведите провод в сторону, зафиксировав его изолентой или пластиковым хомутом, чтобы избежать случайного контакта с металлическими частями.

Управляющий разъем (обычно черного или серого цвета) расположен на задней части генератора. Нажмите на пластиковый фиксатор большим пальцем, одновременно потянув разъем на себя. Если фиксатор сломался, замените его новым (артикул для Киа Оптима: 27310-2B000). Проверьте состояние контактов – окисление устраняется очисткой спиртом и мелкозернистой наждачной бумагой.

На некоторых модификациях (например, 2.4L Theta II) дополнительно присутствует провод возбуждения, подключенный к регулятору напряжения. Он крепится винтом под крестовую отвертку или защелкой. Отсоедините его после снятия основного разъема, запомнив положение для обратной сборки.

Если генератор не снимается после отключения проводов, проверьте наличие скрытых креплений. На моделях с 2016 года встречается дополнительный провод датчика температуры, спрятанный за защитным кожухом. Снимите кожух, отжав пластиковые защелки, и отсоедините разъем с помощью тонкой отвертки.

После отключения всех соединений оберните оголенные контакты изолентой или закройте их пластиковыми колпачками. Это предотвратит попадание влаги и грязи, а также случайное замыкание при последующих работах. Храните снятые провода в чистом месте, чтобы избежать повреждения изоляции.
